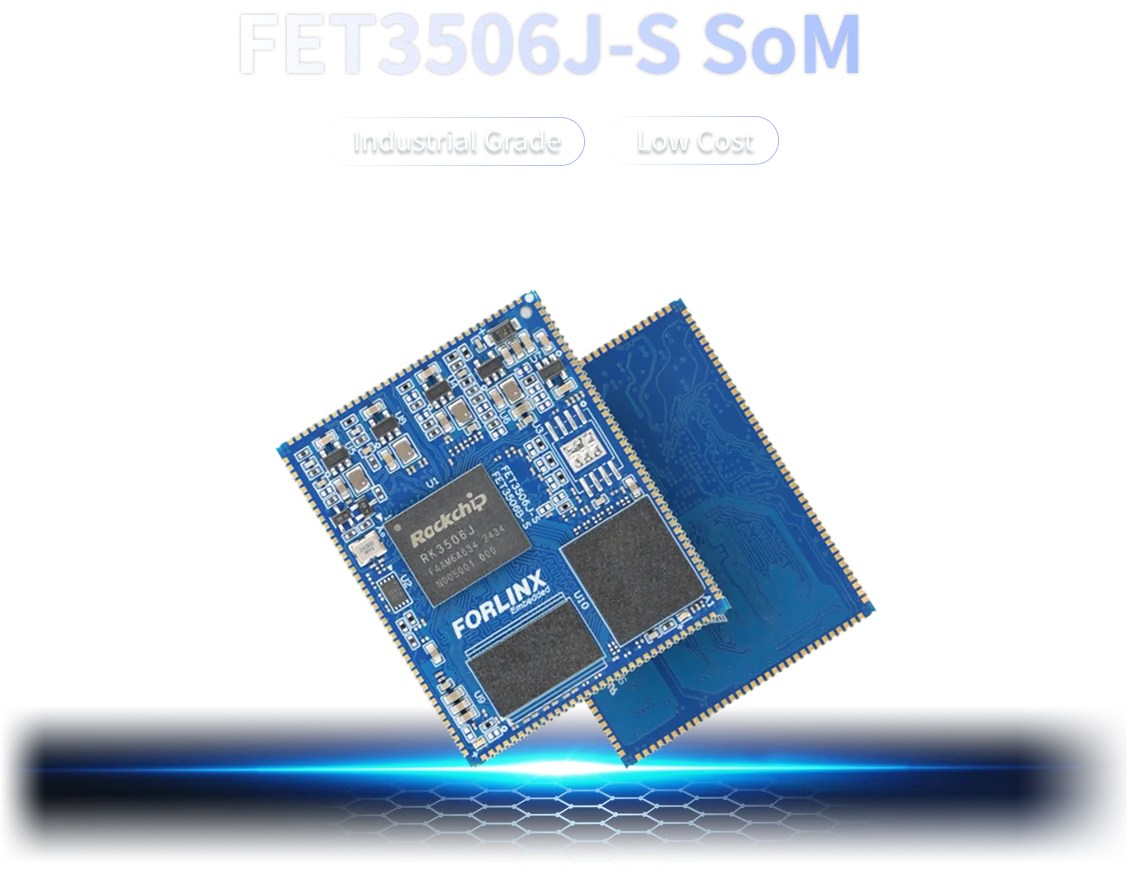

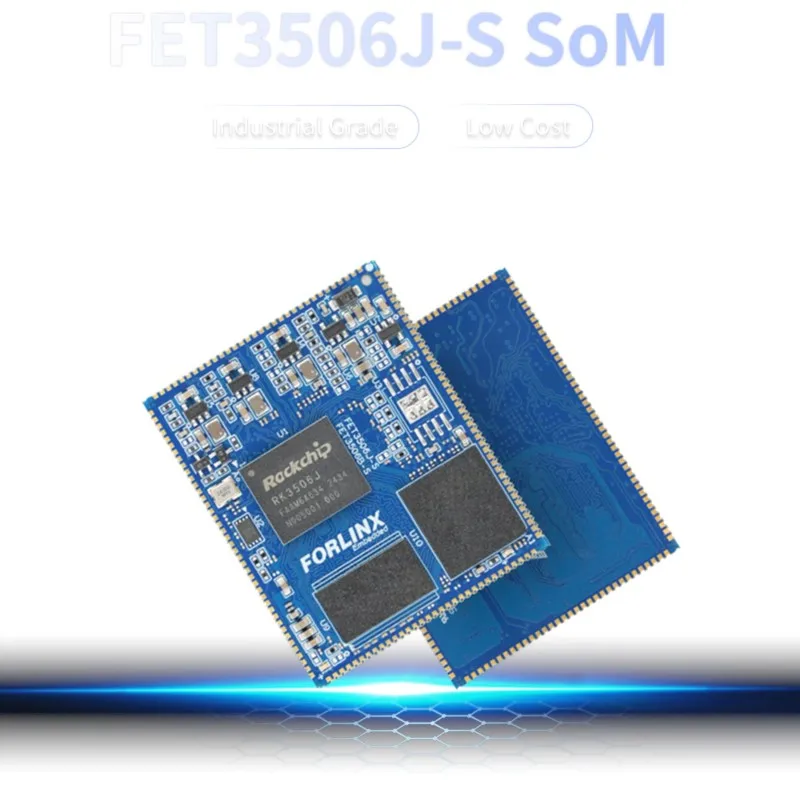

Sistema FET3506J-S en módulo basado en procesador Rockchip RK3506J

Sistema FET3506J-S en módulo basado en procesador Rockchip RK3506J

Baja potencia, bajo calor

¡FET3506J-S SoM solo consume 0,7 W en funcionamiento a plena carga!No se necesita disipación de calor;
puede pasar el +85°C prueba de alta temperatura a plena carga.

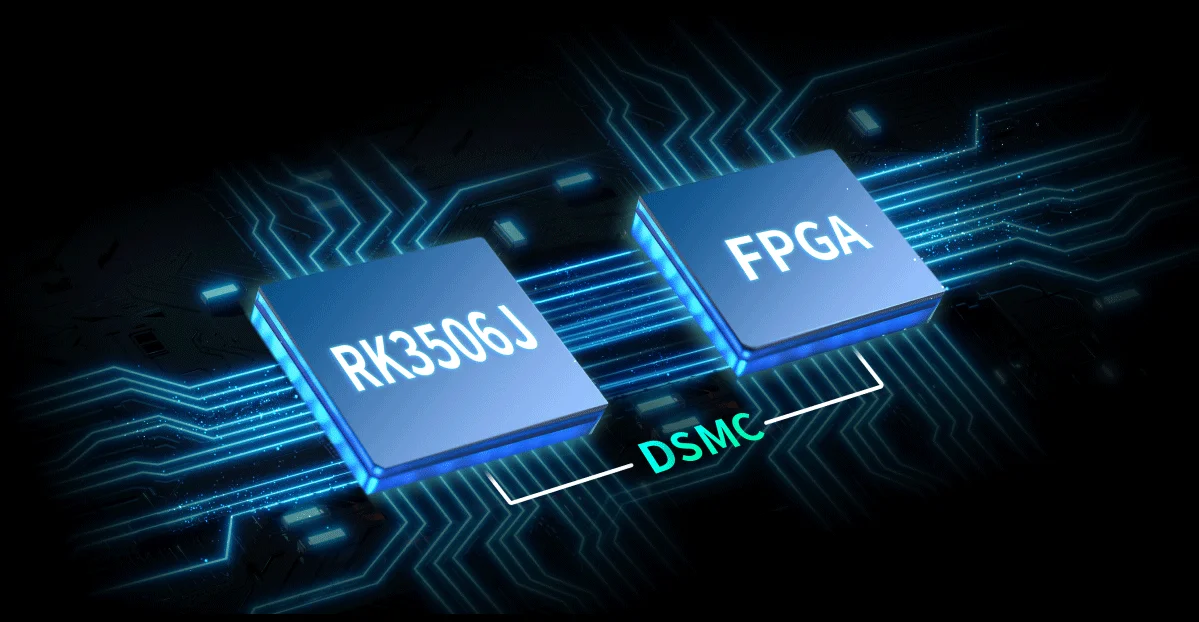

Interfaz de bus paralelo de alta velocidad DSMC

Bus de comunicación de alta velocidad FPGA a ARM de bajo costo y fácil de desarrollar que admite modos maestro/esclavo.

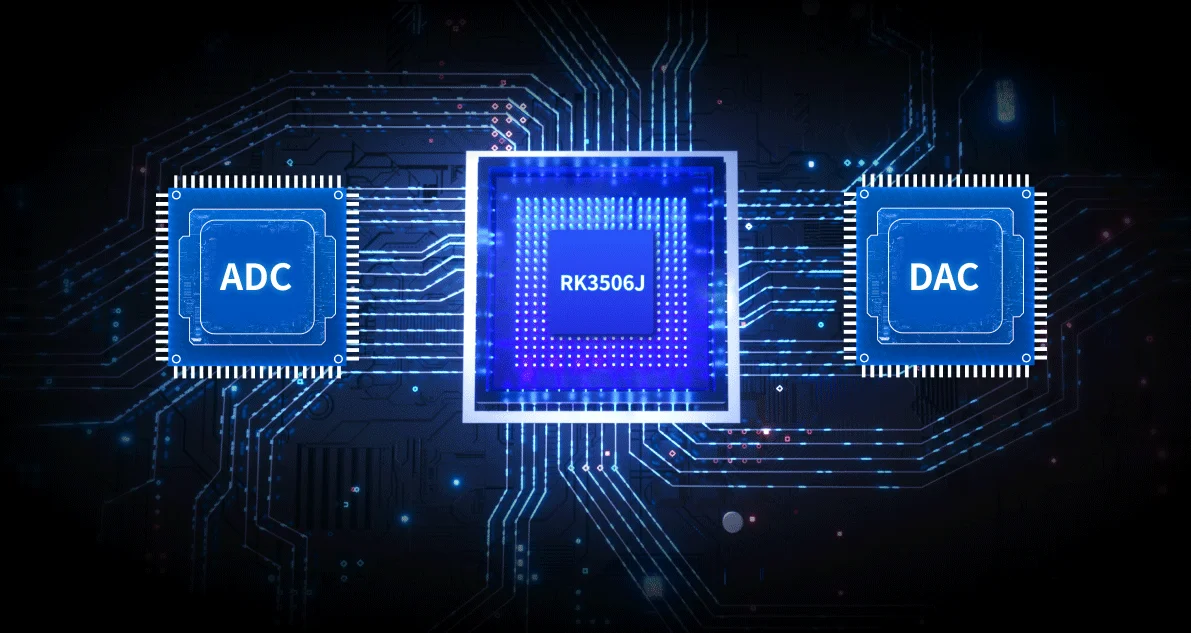

Interfaz de datos paralela configurable FlexBUS

Se puede utilizar para conectar chips ADC, DAC, cámaras DVP y pantallas LCD QSPI.

Diseño Matrix IO, configuración de función de pin flexible

RK3506 utiliza un diseño de matriz IO, lo que permite que múltiples señales funcionales compartan una cantidad limitada de interfaces de pines.
Cualquier señal funcional se puede mapear a cualquier interfaz de pin a través de la configuración del software.Admite el mapeo de 98 señales funcionales a interfaces de 32 pines.

Diagnóstico de salud de almacenamiento, extensión de la vida útil

Forlinx Embedded proporciona a los usuarios una optimización profunda del controlador de almacenamiento y herramientas de diagnóstico de salud eMMC.
maximizar la vida útil y la confiabilidad del almacenamiento, reducir las fallas causadas por el agotamiento de la vida útil del almacenamiento.

Rico soporte de software

Con soporte integral para ecosistemas de software como Linux 6.1, LVGL 9.2, arquitectura AMP y Linux RT,
el chip RK3506 demuestra una potente compatibilidad de software y una arquitectura de sistema flexible,
Capaz de satisfacer plenamente las diversas necesidades de aplicaciones desde la visualización hasta el control, ampliamente aplicable en muchos escenarios complejos.

Amplios escenarios de aplicación

FET3506J-S SoM se usa ampliamente en automatización industrial, electrónica de consumo, atención médica inteligente, energía, nuevas energías y comunicaciones.
Con los precios competitivos de Forlinx Embedded y un sólido soporte posventa, ayuda a su producto a llegar rápidamente al mercado y liderar la industria.

▊ Vídeo SoM/SBC Rockchip RK3506

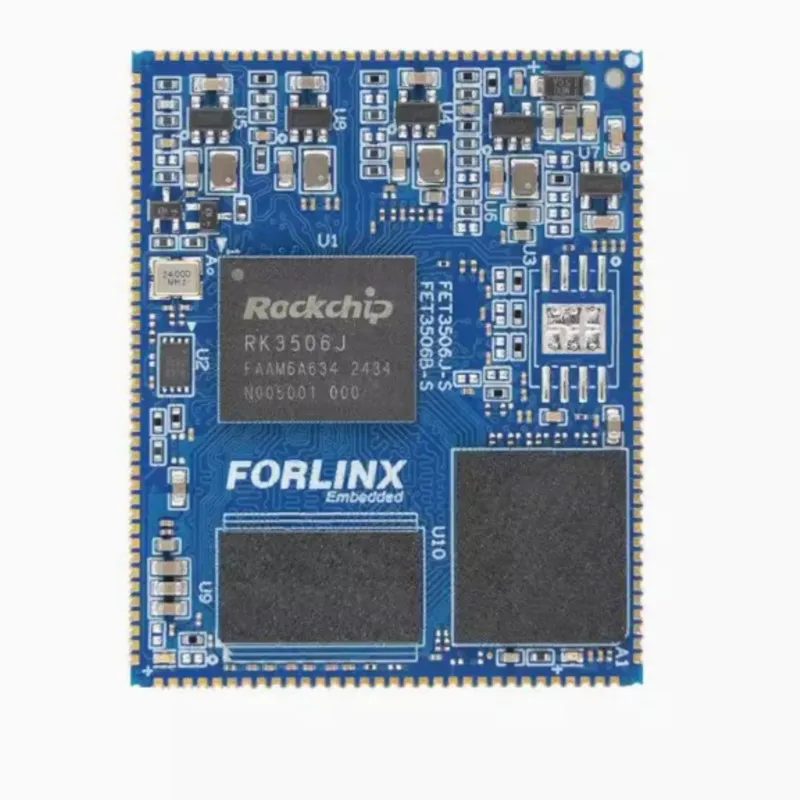

Sistema Forlinx FET3506J-S en módulo basado en procesador Rockchip RK3506J

▊ Características del hardware

Sistema FET3506J-S en características básicas del módulo

CPU

Rockchip RK3506J

BRAZO

3×Cortex-A7, hasta 1,5 GHz

1 × Corteza-M0

GPU

GPU 2D

RAM

256 MB/512 MB DDR3

ROM

256 MB Nand Flash/8 GB eMMC

Temperatura de funcionamiento

-40℃ ~ +85℃

Voltaje de trabajo

CC 5 V

Conexión

Orificio para sello (146 pines en total, espacio entre centros de pines 1 mm)

Dimensiones

44 mm × 35 mm

SO

Linux6.1

Método intermitente

USB OTG

Parámetros funcionales del sistema FET3506J-S en módulo

Función

CANTIDAD

Especificaciones.

MIPI DSI

≤1

Admite 1 interfaz serie de pantalla MIPI de 2 carriles con una velocidad de 1,5 Gbps por carril.

Controlador VOP incorporado, que admite solo 1 x salida de pantalla a la vez.

RGB

≤1

Admite RGB888 de 24 bits, con resolución de hasta 1280x1280@60Hz.

Las interfaces RGB, FLEXBUS y DSMC están multiplexadas, lo que permite seleccionar solo una función a la vez.

FLEXBUS

≤1

Admite 1 x interfaz FLEXBUS paralela flexible, que permite la conmutación IO de alta velocidad.

DSMC

≤1

Admite el bus de datos DSMC para comunicación PSRAM y FPGA.FPGA se puede ampliar a través de la interfaz DSMC, con el modo maestro que admite ×8 y ×16 bits de datos, y el modo esclavo que admite ×8 bits de datos.

USB 2.0

2

Admite 2 puertos USB 2.0 de alta velocidad, con 1 USB compatible con OTG.

SDMMC

≤1

Admite 1x SDIO, 4 bits; La versión eMMC SoM no tiene esta interfaz.

Ethernet

2

2 × RMII, 10/100 Mbps, compatible con operaciones full-duplex y half-duplex

CAN-FD

2

Soporta CAN2.0 y CAN-FD

SPI

3

SPI0/SPI1 admite modos maestro y esclavo en serie, configurables mediante software; SPI2 solo admite el modo esclavo en serie.

UART

≤6

Admite 6 x interfaces de comunicación serie, con UART0 que sirve como puerto serie de depuración.

I2C

3

Admite modos de dirección de 7 y 10 bits, así como modos maestro y esclavo, con una velocidad máxima de hasta 1 Mbit/s.

Audio

/

4x SAI(TX 1 carril/RX 1 carril x2, TX 4 carril/RX 1 carril x 1, TX 1 carril/RX 4 carril x 1)

1x PDM de 4 canales

1x SPDIF TX/RX

1x ADC de audio

2x audio DSM

FSPI

≤1

Admite 1 interfaz FSPI.De forma predeterminada, el SoM está conectado al SPI NAND FLASH, que admite el inicio del sistema.

SARADC

≤4

Resolución de 10 bits, con una velocidad de hasta 1 MS/s y un rango de voltaje de entrada de 0 ~ 1,8 V.
SARADC0 está relacionado con los pines de secuencia de arranque, mientras que SARADC1 está multiplexado para la función de interfaz de recuperación.

PWM

≤11

Admite 12 interfaces PWM, con 1 x ya ocupado por el SoM, dejando 11 disponibles para uso del usuario.

JTAG

≤1

Admite depuración de interfaz JTAG SWD, multiplexada con los pines UART0 del puerto serie de depuración.

LLAVE TÁCTIL

≤8

Soporta 8 x TECLA TÁCTIL

GPIO

≤76

GPI≤70, GPO≤76, entre ellos, los seis pines MIPI_DPHY_DSI_TX_D0N/D0P/D1N/D1P/CLKN/CLKP solo se pueden utilizar como salidas de uso general (GPO).
