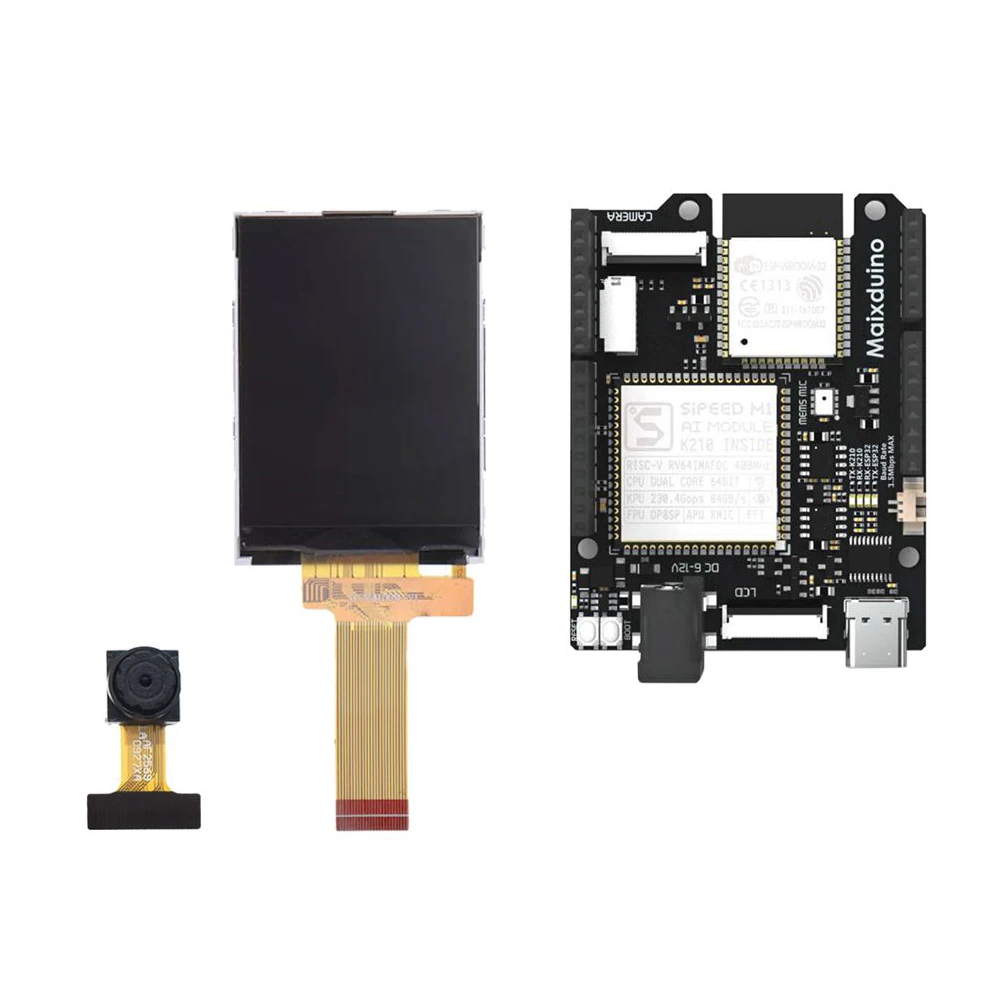

Sipeed Maixduino-Kit para RISC-V, AI + IoT K210, devant Placa 1st RV64 AI para Edge Computing

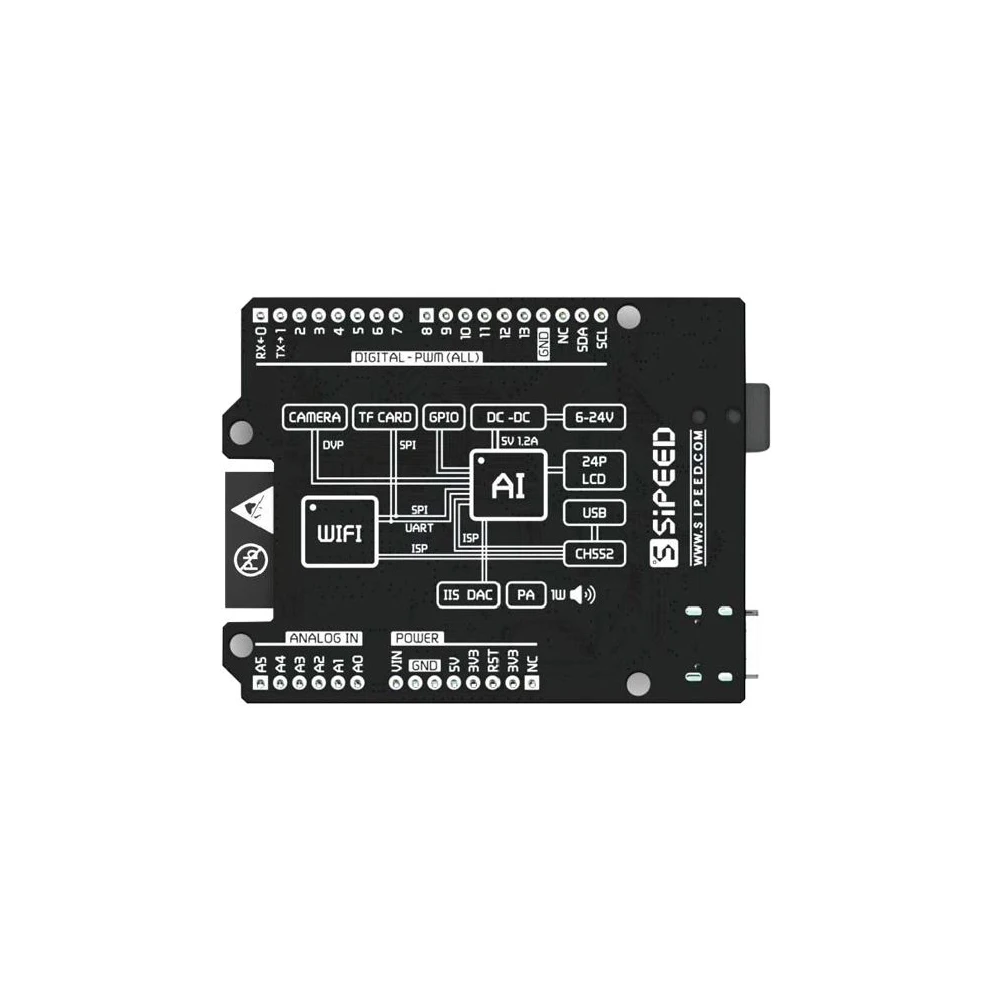

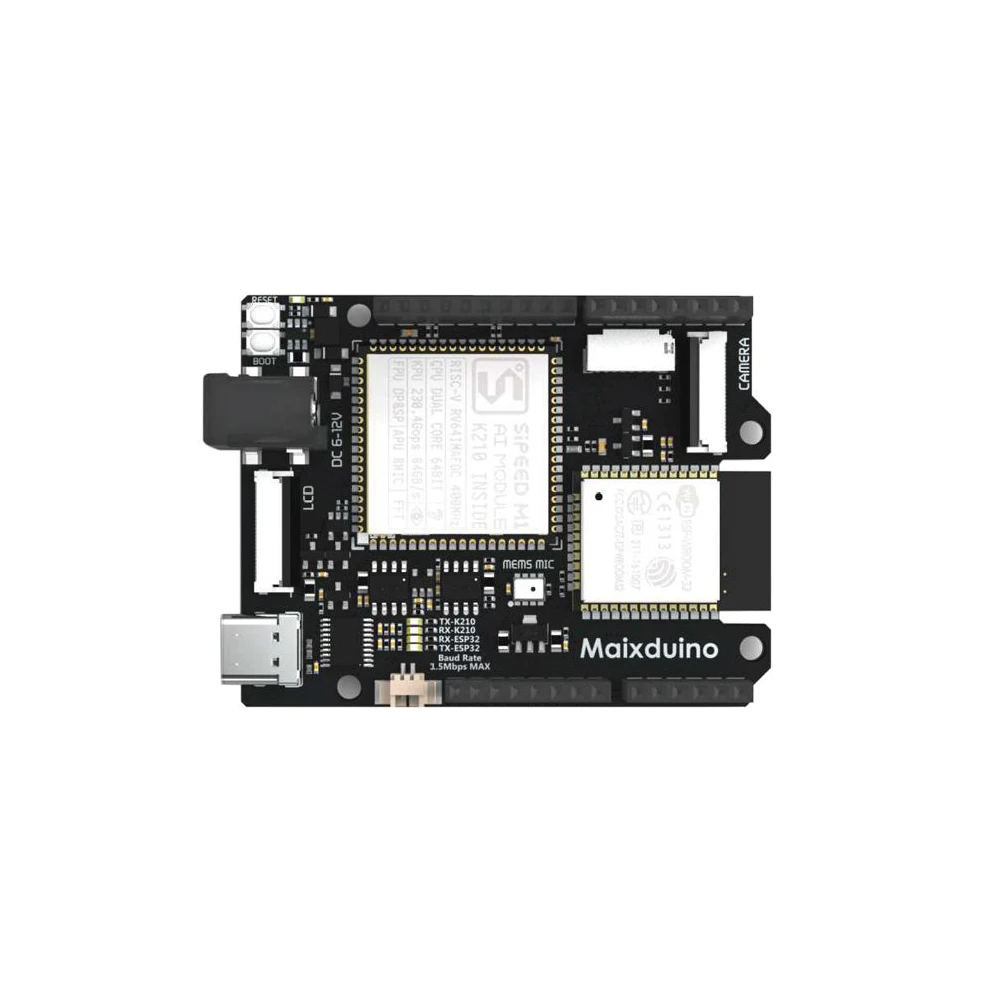

Basado en el módulo MAIX, Maixduino es una placa de desarrollo RISC-V 64 para aplicaciones AI + IoT.Diferente con otros dev Sipeed MAIX.placas, Maixduino fue diseñado en un factor de forma Arduino Uno, con módulo ESP32 integrado junto con el módulo MAIX AI.

Características

CPU: RISC-V Dual Core de 64 bits, con FPU; Procesador de red neuronal de 400MHz

Identificación de imágenes QVGA 60FPS/VGA 30FPS

El módulo ESP32 integrado admite 2,4G 802.11. b/g/n y Bluetooth 4.2

Factor de forma Arduino Uno, interfaz compatible con Arduino

Micrófono MEMS omnidireccional de salida digital I2S integrado

Conector FPC 24P 0,5 mm para cámara DVP

Conector FPC LCD 24P y 0,5 mm MCU de 8 bits

Admite soporte para tarjetas micro SD autoelástico

Botón de reinicio e inicio; Salida de audio DAC+PA de 3W

Simplemente conecte el cable USB tipo C para completar la descarga.

Visión artificial basada en una red neuronal convencional

Procesador de matriz de micrófonos de alto rendimiento para audición de máquina

Admite IDE MaixPy, IDE Arduino, IDE OpenMV y IDE PlatformIO

Admite Tiny-Yolo, Mobilenet y TensorFlow Lite para aprendizaje profundo

MAIX es la serie de productos específicos de Sipeed diseñada para ejecutar IA en el borde.Mueva los modelos de IA desde la nube hasta los dispositivos al borde de la red, donde puedan funcionar más rápido, a menor costo y con mayor privacidad.

MAIX no es solo una solución de hardware, combina hardware personalizado, software abierto y algoritmos de IA de última generación.Diferentes tipos de dev.Las placas, los kits, los periféricos y la amplia compatibilidad permiten un desarrollo rápido y ágil de prototipos y facilitan mucho los proyectos AIoT.Y gracias al rendimiento de MAIX, al tamaño reducido, a la baja potencia y al bajo costo, permite la amplia implementación de Edge AI de alta calidad.

Aplicaciones

Hogar inteligenteaplicaciones como robots limpiadores, parlantes inteligentes, cerraduras electrónicas de puertas, monitoreo doméstico, etc.

Industria médicaaplicaciones como diagnóstico y tratamiento auxiliares, reconocimiento de imágenes médicas, alarma de emergencia, etc.

Industria inteligenteaplicaciones como maquinaria industrial, clasificación inteligente, monitoreo de equipos eléctricos, etc.

Educaciónaplicaciones como robots educativos, plataformas interactivas inteligentes, inspección de eficiencia educativa, etc.

Agriculturaaplicaciones como monitoreo agrícola, monitoreo de plagas y enfermedades, control automatizado, etc.

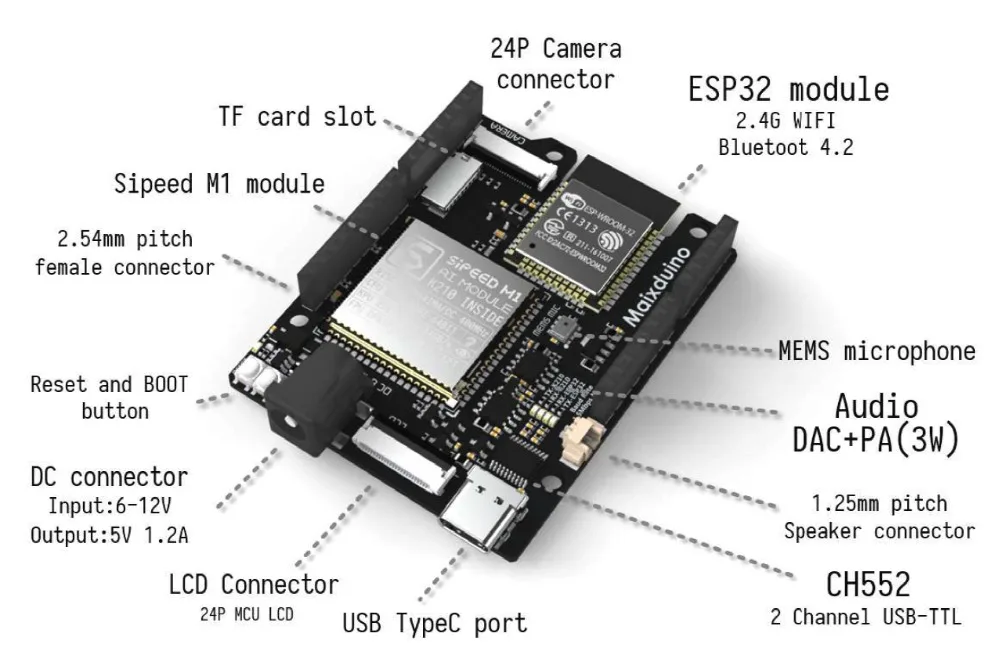

Especificación

Módulo maestro

Módulo Sipeed MAIX-I AIoT

Entrada de energía

USB tipo C
Circuito reductor DC-DC: admite entrada de 6-12 V; proporciona salida de 5 V 1,2 A

Ranura para tarjeta Micro SD (tarjeta TF)

Soporte Tarjetero autoelástico

Micrófono MEMS integrado

MSM261S4030H0 es un micrófono MEMS omnidireccional de salida digital I2S con puerto inferior.Tiene alto rendimiento y confiabilidad.

Interfaz de cámara DVP

Conector FPC 24P 0,5 mm

Conector LCD

Conector FPC LCD 24P y 0,5 mm MCU de 8 bits

Salida de audio

DAC+PA:
TM8211: rango dinámico de 16 bits; baja distorsión armónica
NS4150: potencia de salida de 3 W; hasta un 90% de eficiencia;

Módulo ESP32

Compatible con 2,4G 802.11.b/g/n
802.11 n (2,4 GHz) velocidades de hasta 150 Mbps
Bluetooth v4.2 estándar completo, incluido Bluetooth tradicional (BR/EDR) y Bluetooth de baja energía (BLE)

Tensión de alimentación de la fuente de alimentación externa

4,8 V ~ 5,2 V

Corriente de suministro de fuente de alimentación externa.

600 mA

Aumento de temperatura

30K

Rango de temperatura de trabajo

-30℃ ~ 85℃

MCU: ESP8285

MCU Tensilica L106 de 32 bits

Norma inalámbrica

802.11 b/g/n

Rango de frecuencia

2400Mhz - 2483,5Mhz

Potencia TX (prueba de conducción)

802.11.b: +15dBm
802.11.g: +10dBm (54Mbps)
802.11.n: +10dBm (65Mbps)

Conector de antena

IPEX 3,0x3,0 mm

Modo Wi-Fi

Estación/SoftAP/SoftAP+Estación
