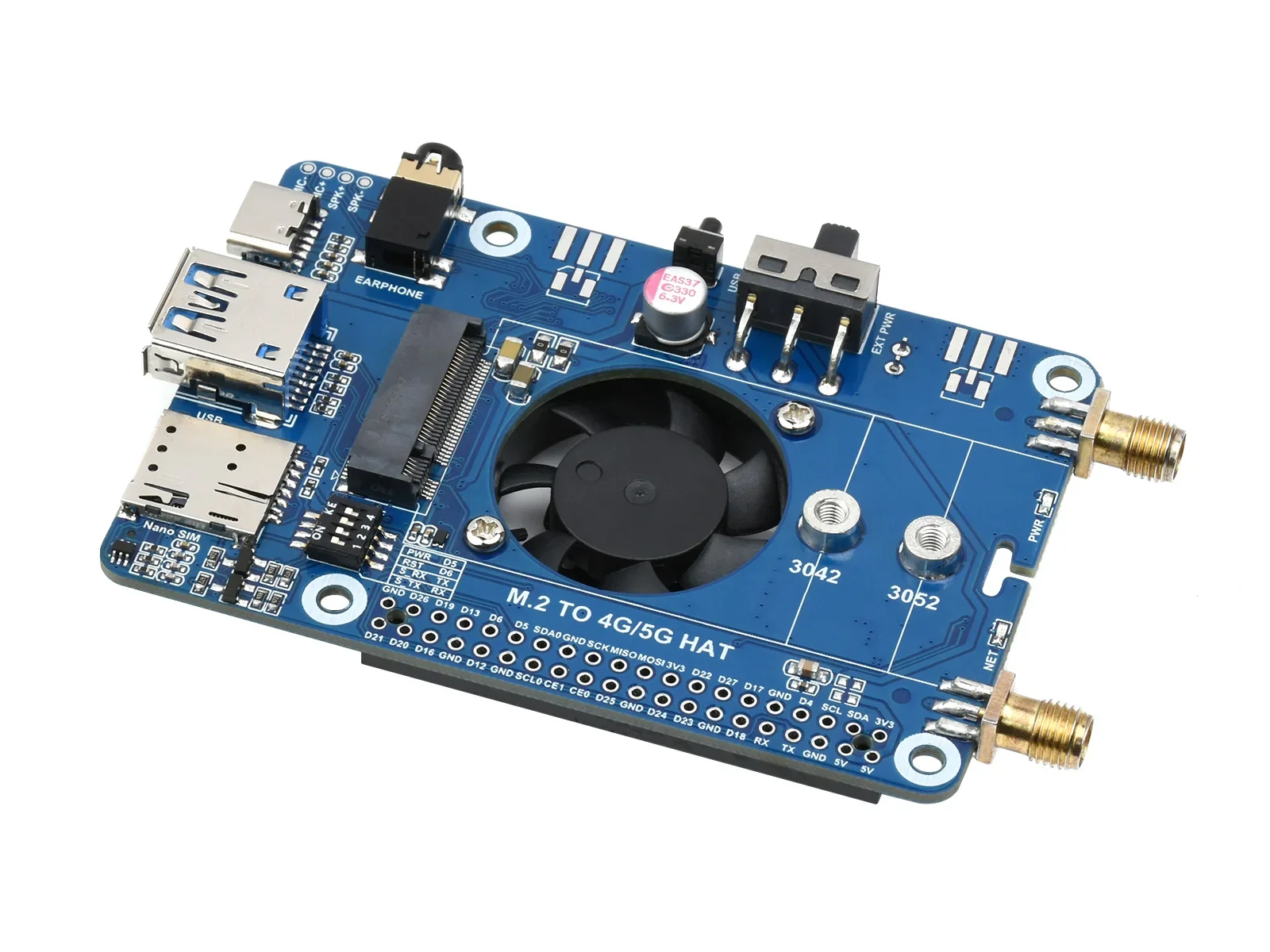

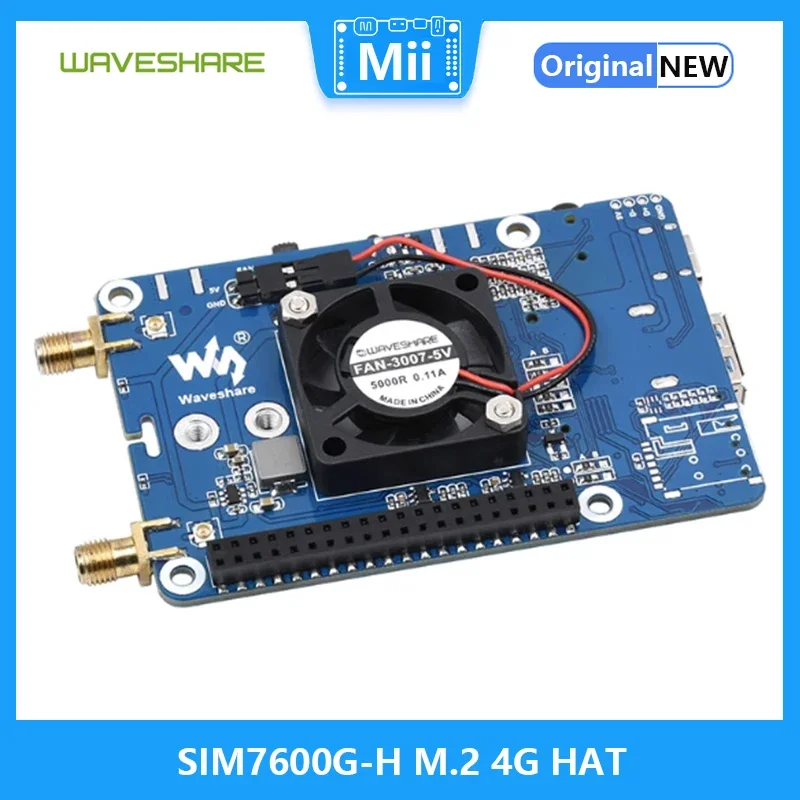

SIM7600G-H M.2 4G HAT para Raspberry Pi LTE CAT4 de alta velocidad, 4G/3G/2G, GNSS, banda global

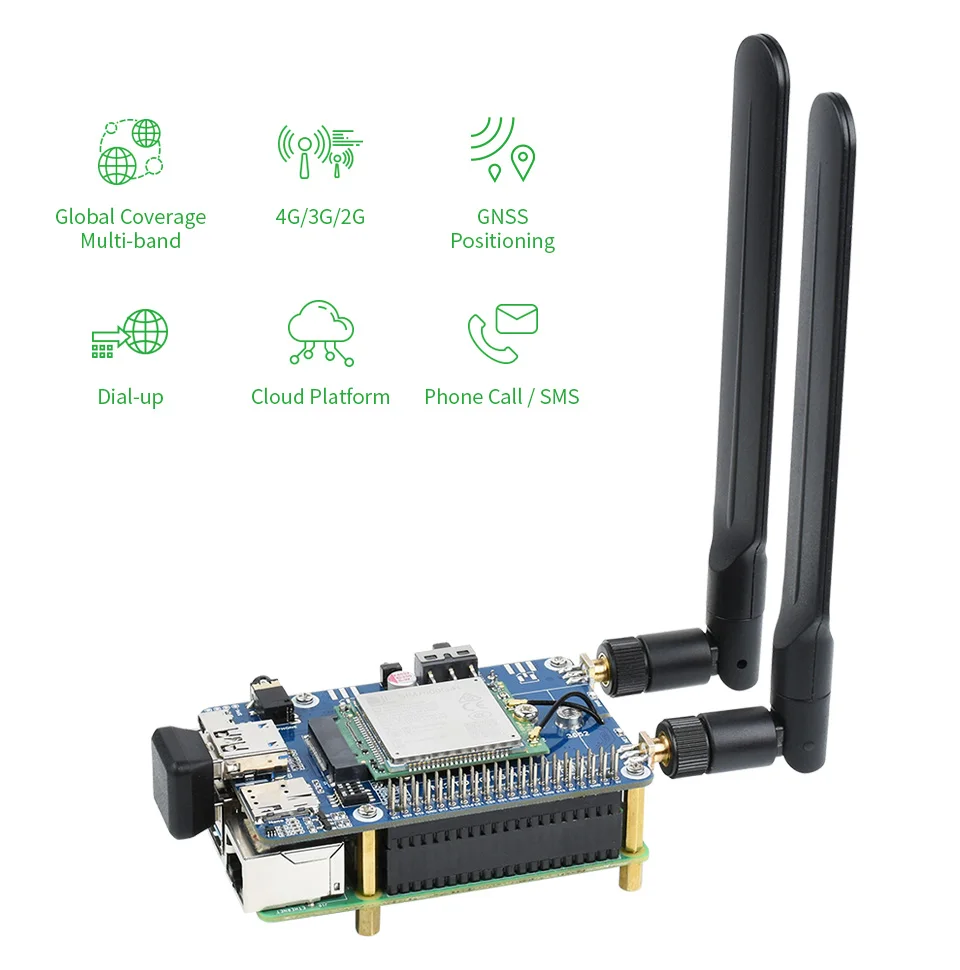

Comunicación 4G/3G/2G y posicionamiento GNSS, banda global

Este es un HAT de comunicación Raspberry Pi 4G/3G/2G con posicionamiento GNSS y conexión de banda global LTE CAT4 de alta velocidad.Al conectarlo a placas host PC, Raspberry Pi o Jetson Nano, es fácil habilitar redes 4G de alta velocidad, comunicación de plataforma en la nube, llamadas telefónicas/SMS y funciones globales de posicionamiento GNSS.

• Admite inicio de sesión, llamadas telefónicas, SMS, TCP, UDP, MQTT, HTTP(S), FTP(S), etc.

• Posicionamiento GNSS: GPS, Beidou, Glonass, Galileo, QZSS, estación base LBS

• Puerto USB 3.1 (compatible con USB 2.0) para conectar a una PC, Raspberry Pi o placa host Jetson Nano para permitir la comunicación 4G de alta velocidad

• Pin de control UART, PWR y RST integrado, traductor de nivel de voltaje incorporado, habilitado mediante interruptor DIP, para uso con hosts como Raspberry Pi o Arduino

• Conector USB-C integrado, habilitado mediante interruptor, para conectar una fuente de alimentación independiente para el módulo, permite más cargas, fuente de alimentación estable y flexible

• Interruptor de encendido/apagado de la fuente de alimentación integrada, botón de reinicio e indicador LED, fácil de encender/apagar el módulo o monitorear el estado de funcionamiento

• Interfaces de antena 4x SMA a IPEX reservadas, con conectores 2x presoldados para facilitar el uso de antenas, permite cambiar la posición de la antena SMA

• El conector de audio y el decodificador de audio integrados permiten un funcionamiento de audio como realizar llamadas telefónicas

• Circuito de fuente de alimentación de alta eficiencia, corriente de salida de hasta 3A

BANDA DE FREQUENCIA

LTE Cat-4

LTE-FDD:B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD:B34, B38, B39, B40, B41

3G

UMTS/HSDPA/HSPA+:B1, B2, B4, B5, B6, B8, B19

2G

GSM/GPRS/EDGE:850, 900, 1800, 1900 MHz

GNSS

Sistemas satelitales

GPS, Beidou, GLONASS, GALILEO, QZSS

Tipo de receptor

16 canales

Código C/A

Sensibilidad

-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)

Arranque en frío: -148 dBm

Tiempo de reparación de primer lugar (aire abierto)

Arranque en frío: 35 s

Arranques en caliente: 1s

SMS Y AUDIO

SMS

Tipos admitidos: MT, MO, CB, Texto, PDU

Almacenamiento: tarjeta USIM y ME (predeterminado)

Función de audio

Admite cancelación de eco

Apoya la reducción de ruido

LTE Cat-4: hasta 150 Mbps (enlace descendente) / 50 Mbps (enlace ascendente)
3G (HSPA+): hasta 42 Mbps (link descendente) / 5,76 Mbps (Uplink)
2G (GPRS/EDGE): hasta 236,8 Kbps (link descendente) / 236,8 Kbps (Uplink)

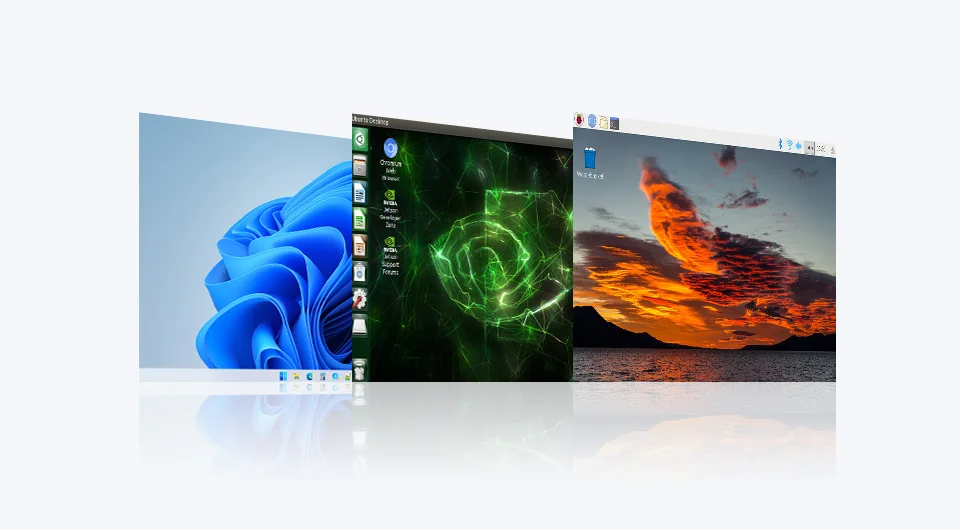

Admite Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT...

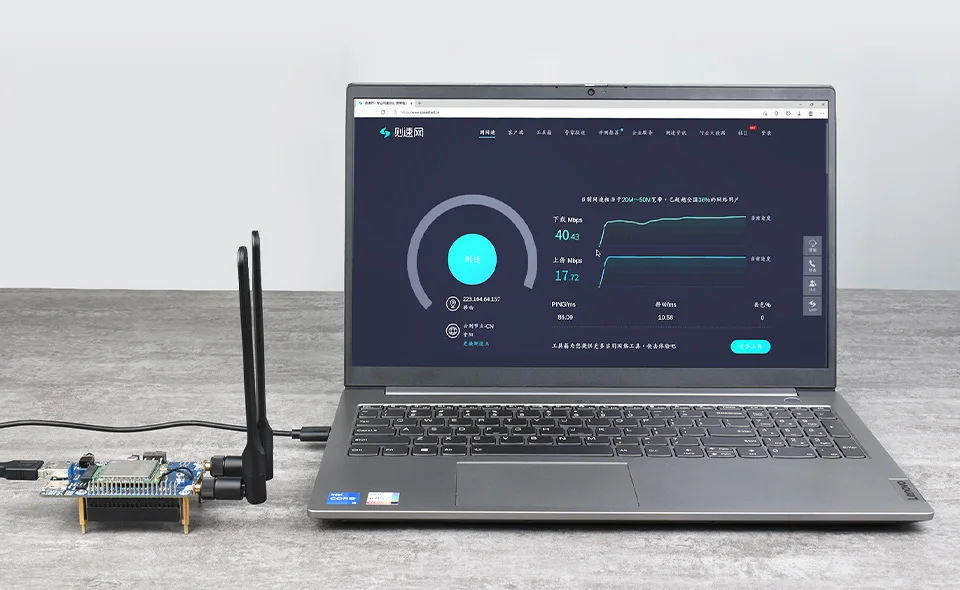

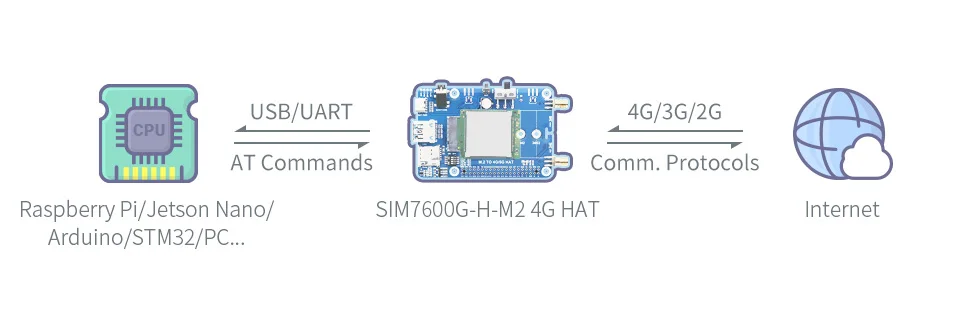

Simplemente conéctelo al puerto USB, realice una configuración simple, la conexión de red 4G de alta velocidad estará lista para usar

conectando con

conectando con

conectando con

Protocolos de comunicación admitidos: TCP, UDP, FTP, FTPS, HTTP, HTTPS...

Admite posicionamiento de estaciones base GPS, Beidou, Glonass, Galileo, QZSS y LBS

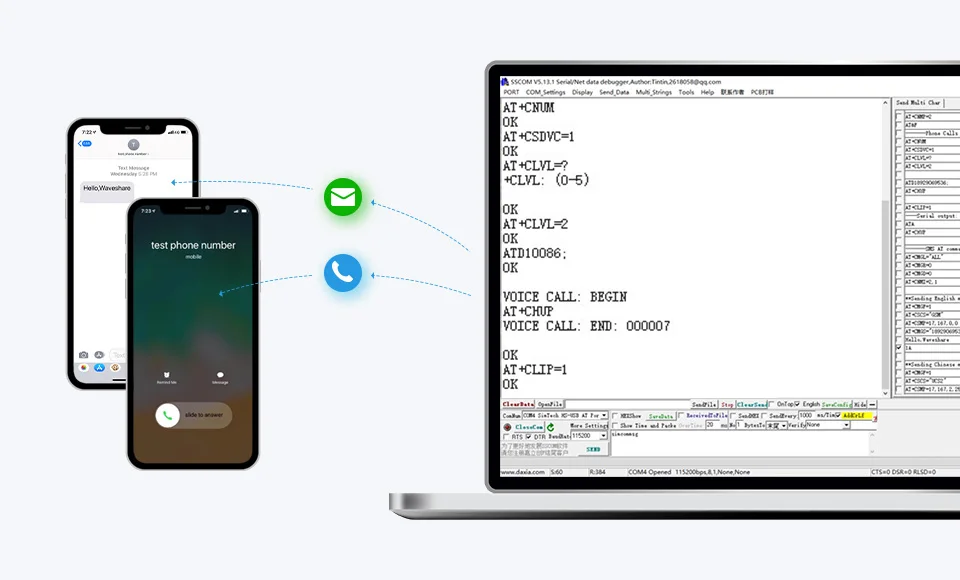

Permite utilizar comandos AT para realizar llamadas telefónicas o enviar SMS

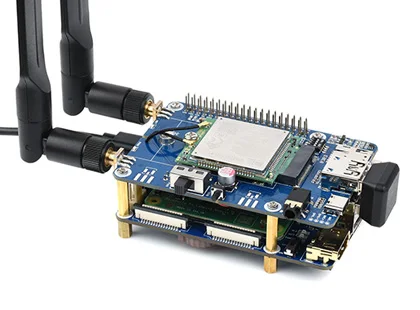

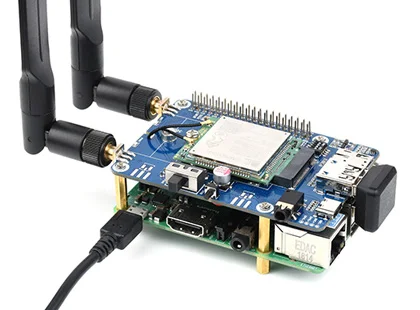

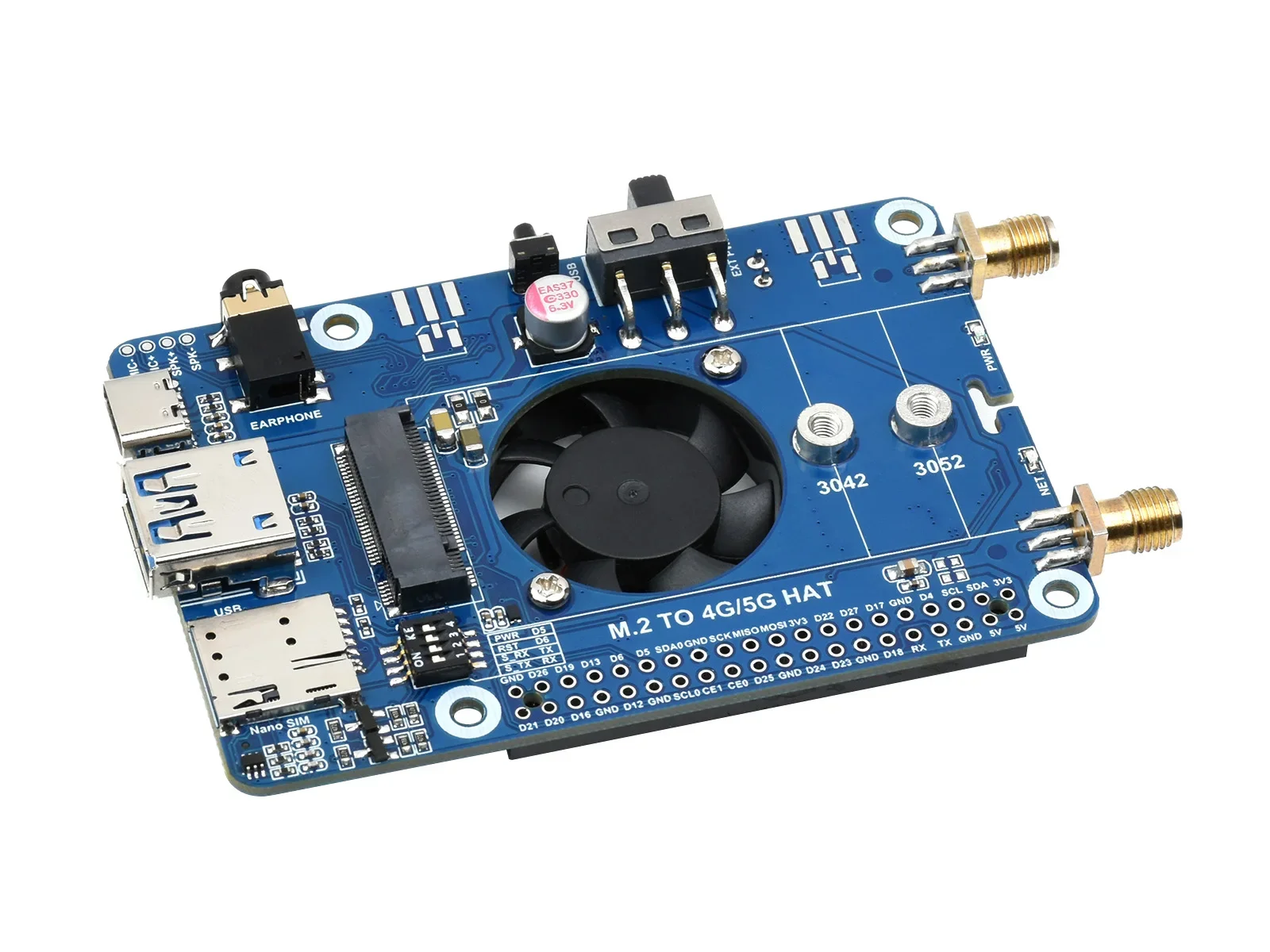

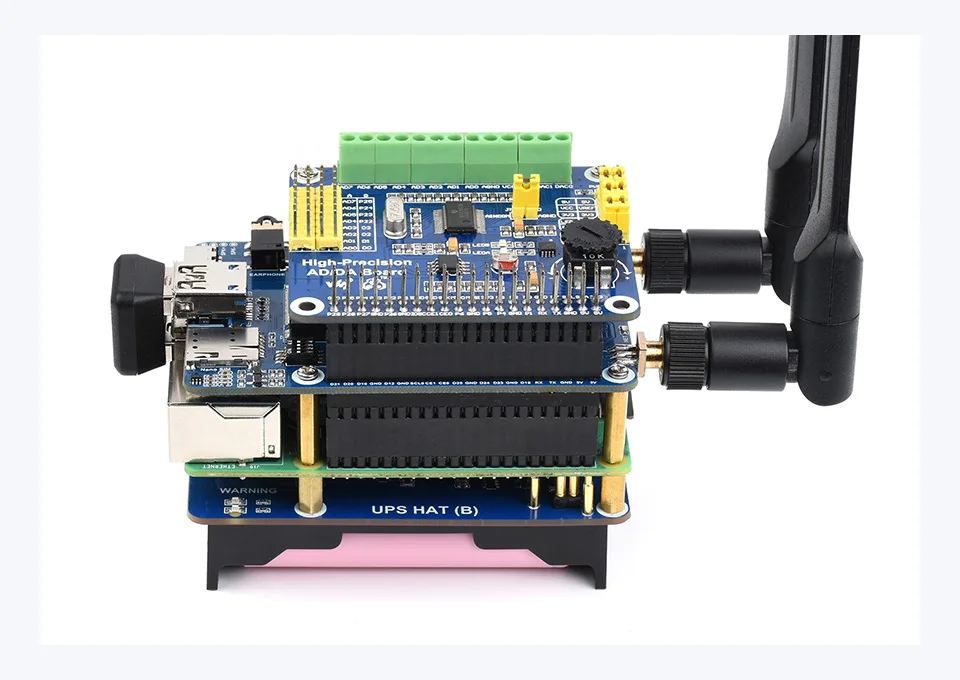

Compatible con la serie Raspberry Pi y Jetson Nano, diseño apilable para más sombreros

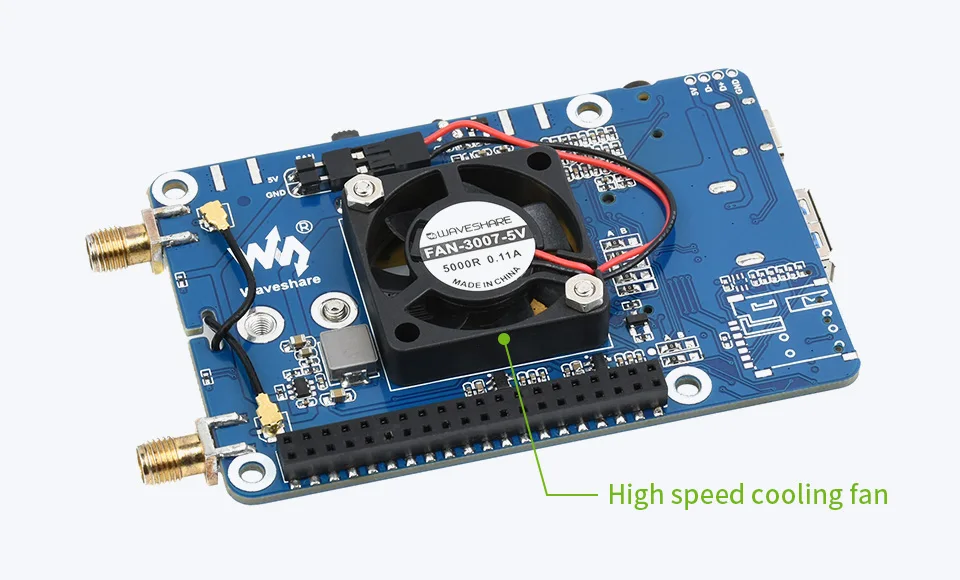

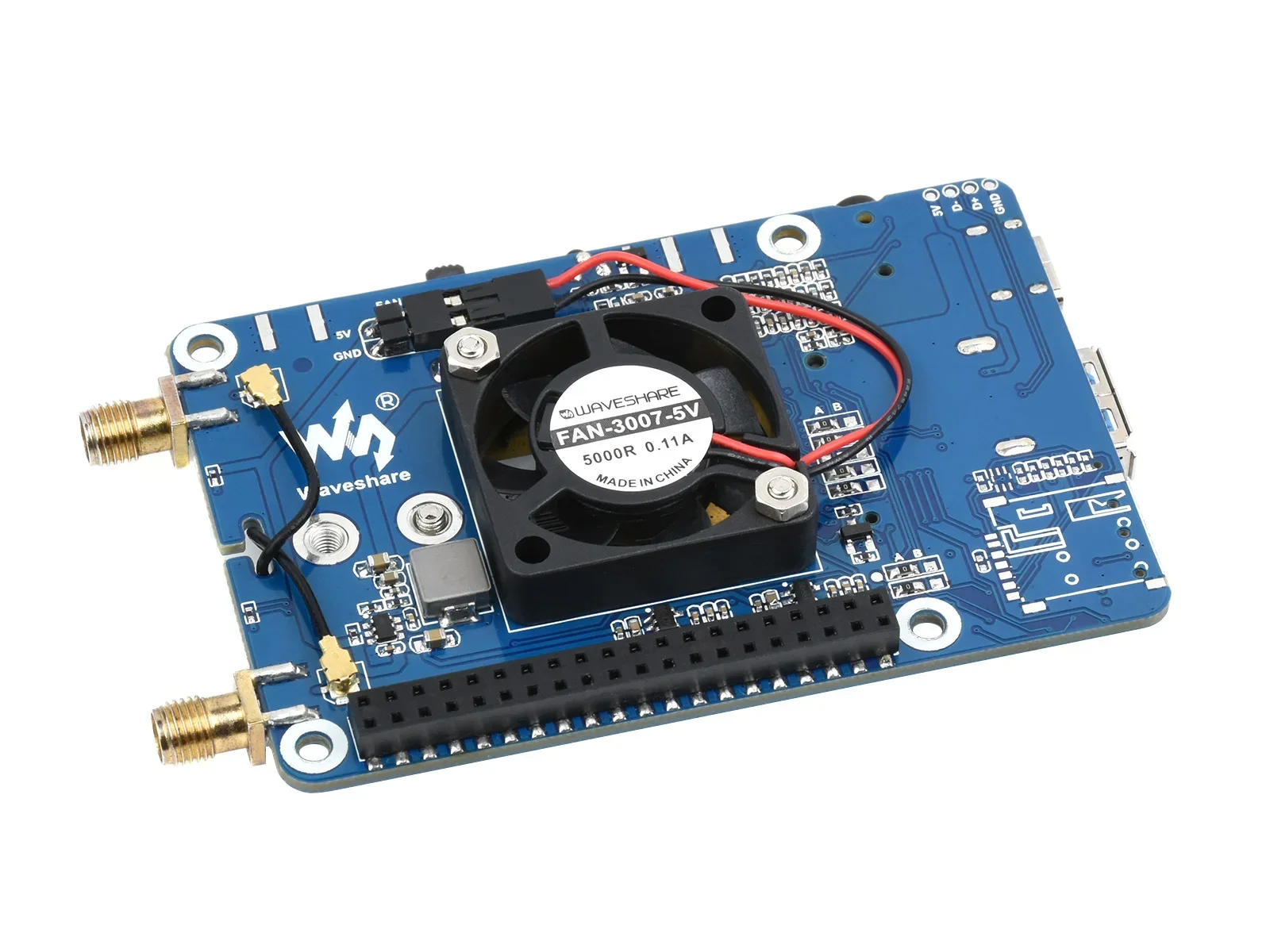

Mejor disipación de calor tanto para Raspberry Pi como para el módulo 4G

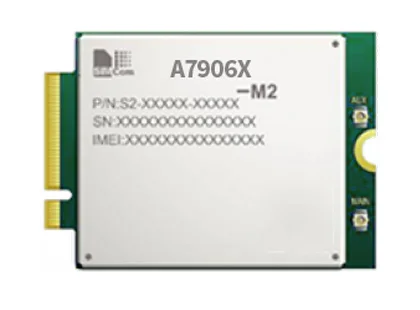

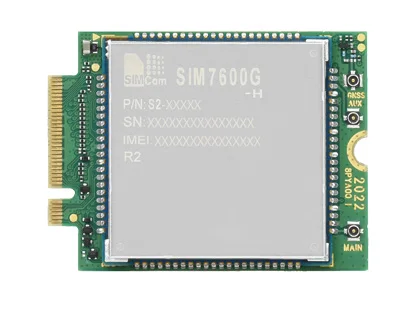

Compatible con módulos de la serie SIM7600X-M.2, SIM7906X-M.2, A7906X-M.2

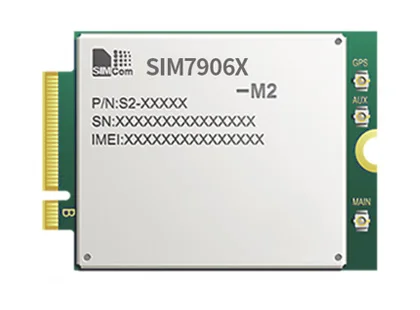

SIM7906X-M.2

A7906X-M.2
