Descripción

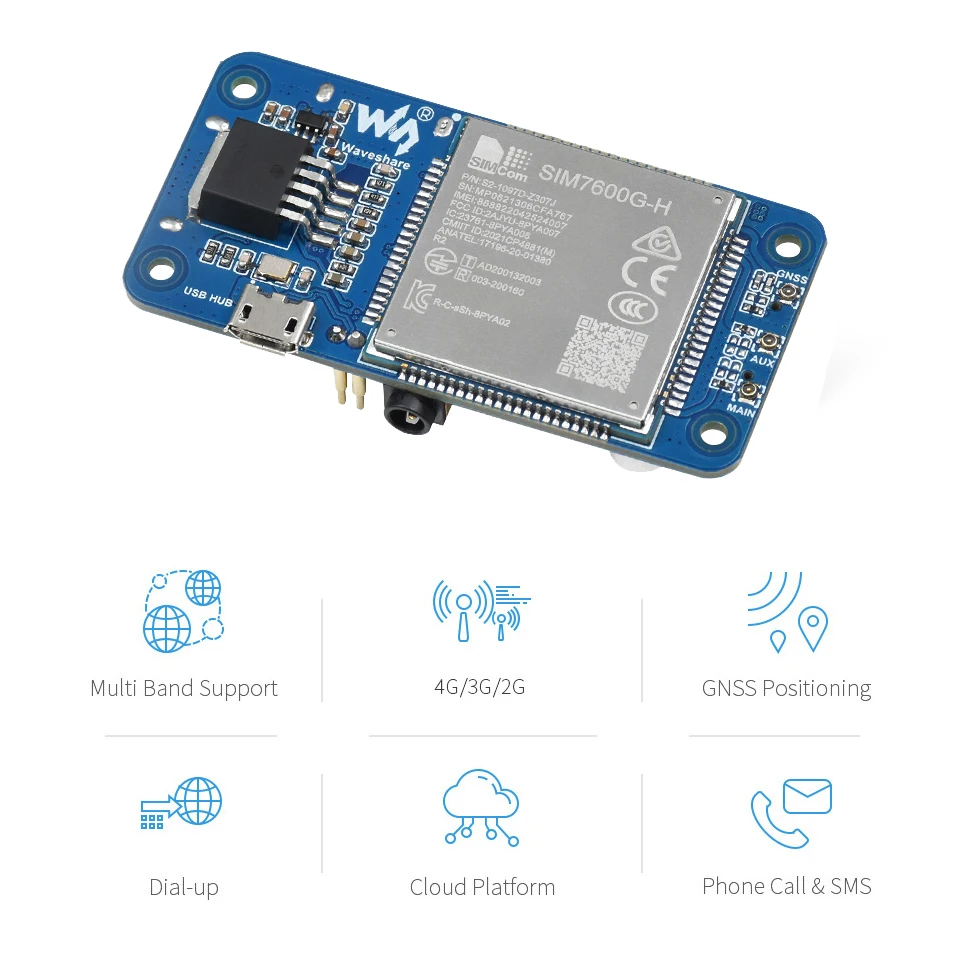

Habilitación de comunicación LTE Cat-4 4G / 3G / 2G y posicionamiento GNSS
Basado en la banda global, en función de la medida de lo que se desee,
- Conectado a través de PIN POGO o conector MicroUSB
Pin POGO dedicado para Raspberry Pi Zero/Zero W
Conector MicroUSB para otras placas Raspberry Pi o PC
Incorpora un módulo 4G de banda global de, compatible con redes 2G/3G/4G con soporte global
Conector USB HUB para otras placas Raspberry Pi o PC, que proporciona extensión USB y acceso a la red 4G
Admite acceso telefónico, llamadas telefónicas, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
Admite posicionamiento de estación base GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
Ranura para tarjeta SIM, compatible con tarjeta SIM de 1,8 V/3V
Conector de audio integrado y decodificador de audio para hacer llamadas telefónicas
2 indicadores LED, fácil de controlar el estado de funcionamiento
Control a través de comandos AT (conjunto de comandos 3GPP TS 27.007, 27.005 y V.25TER)
Compatible con kit de herramientas de aplicación SIM: SAT Clase 3, GSM 11,14 Release 99, USAT
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi)
BANDA DE FRECUENCIA
LTE Cat-4
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD: B34/B38/B39/B40/B41
3G
UMTS/HSDPA/HSPA +: B1/B2/B4/B5/B6/B8/B19
2G
GSM/GPRS/EDGE: 850/900/1800/1900 MHz
GNSS
Sistemas satelitales
GPS/Beidou/GLONASS/GALILEO/QZSS
Tipo receptor
16 canales
Código C/A
Sensibilidad
-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)
Arranque en frío: -148 dBm
Tiempo para la primera reparación (al aire libre)
Arranque en frío: 35S
Arranque en caliente: 1s
SMS Y AUDIO
SMS
Tipos compatibles: MT, MO, CB, texto, PDU
Función audio
Admite cancelación de eco
Admite reducción de ruido
Otros
Suministro eléctrico
5V
Temperatura de funcionamiento
-30 °C ~ 80 °C
Temperatura de almacenamiento
-45 °C ~ 90 °C

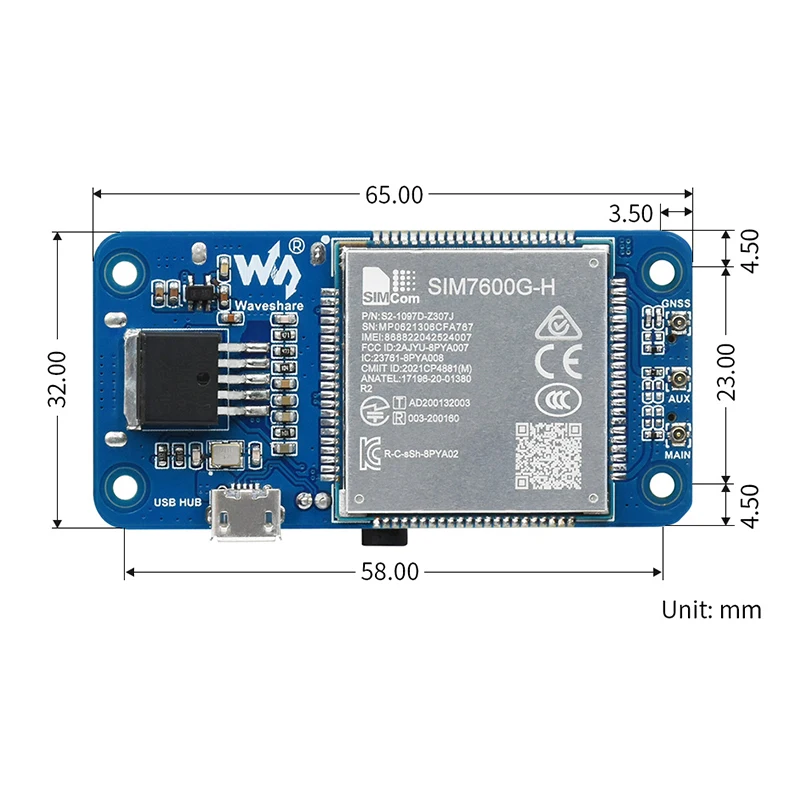

Dimensiones
65,00 × 32,00mm
Pin Pogo dedicado para conectar con Raspberry Pi Zero/Zero W sin cable USB adicional
Conector MicroUSB de uso general para otras placas Raspberry Pi o PC
Hasta 50Mbps de enlace ascendente y 150Mbps de enlace descendente para red 4G *
* Significa velocidad de datos idealizada, la velocidad de datos real depende de factores como la cobertura de la red, la congestión del tráfico, el estado de la estación base, etc.
Chip HUB USB integrado con USB 2,0/1,1 compatible,
Proporcionando 2 conectores de 2 y 1 almohadilla de soldadura USB.
Admite posicionamiento de estación base GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
Realización de llamadas telefónicas o envío de SMS mediante comandos AT, con conector de audio integrado

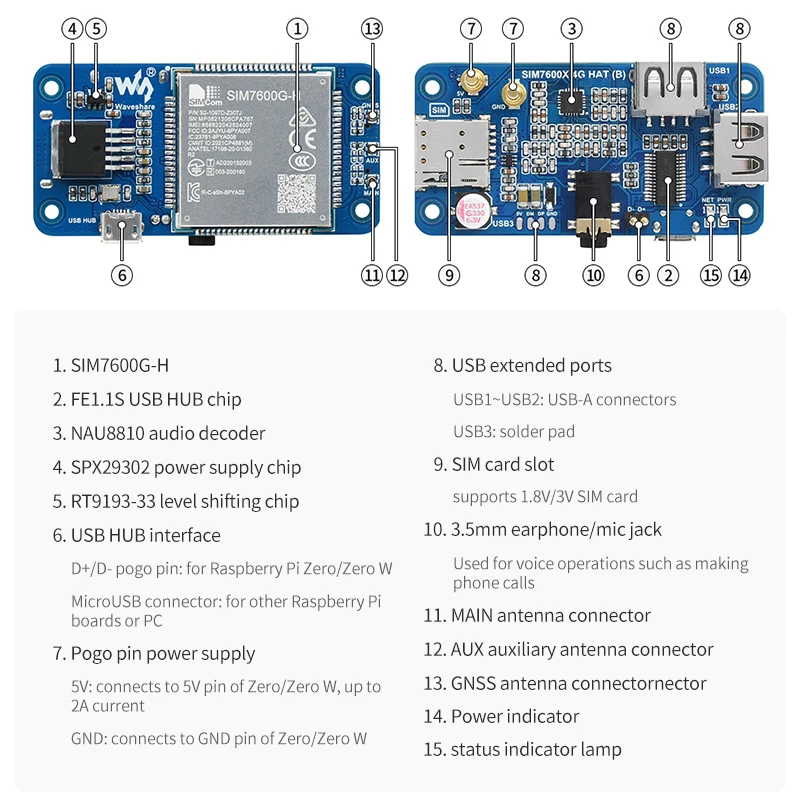

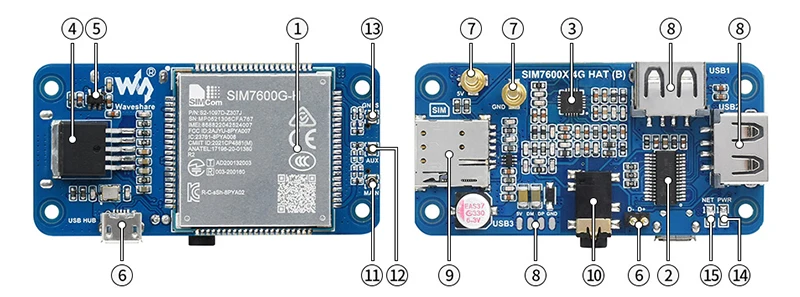

SIM7600G-H
Chip HUB USB FE1.1S
Decodificador de audio NAU8810
Chip de potencia MP1482
Traductor de voltaje,
Entrada USB HUB
Pin D +/D-pogo: Para Raspberry Pi Zero/Zero W.
Conector MicroUSB: para otras placas Raspberry Pi o PCFuente de alimentación pin Pogo
5V: se conecta al pin de 5V de cero/cero W, hasta 2A de corriente
GND: se conecta al pin GND de Zero/Zero W
Puertos USB extendidos
USB1 ~ USB2: conectores
USB3: almohadilla de soldaduraRanura para tarjeta SIM
Admite tarjeta SIM de 1,8 V/3VConector de auriculares/micrófono de 3,5mm
Conector antena principal
Conector de antena auxiliar AUX
Conector antena GNSS
Indicador de potencia
Indicador de estado de red
WIKI:

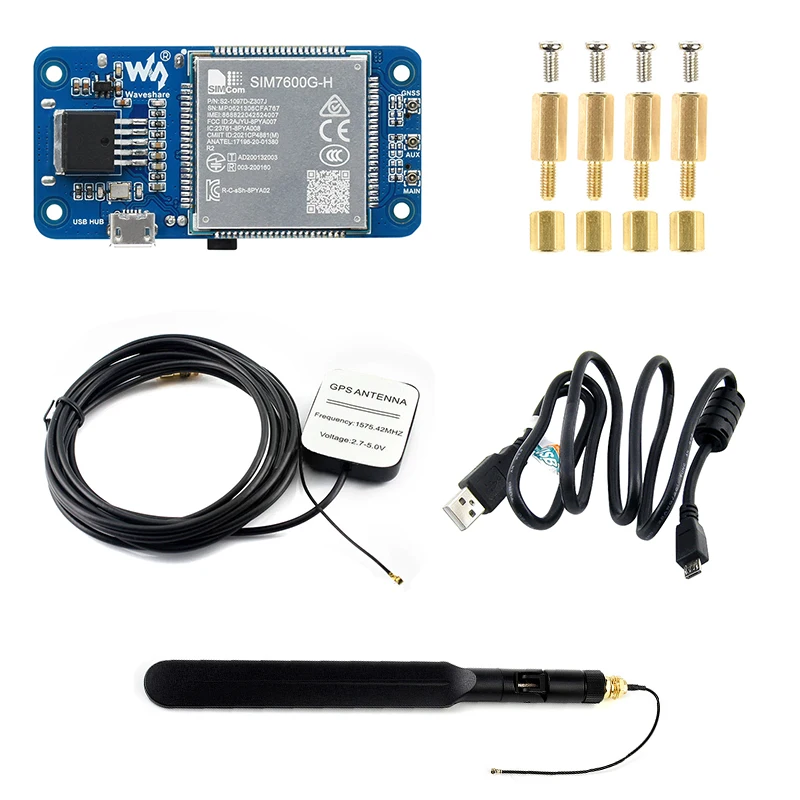

Contenido del paquete
Peso:0.162 kg
SOMBRERO 2G (B) x1, 2, 2
Antena LTE X1
Antena GPS X1
1 Cable de micro-B de 2 "a 2"
Paquete de tornillos X1
