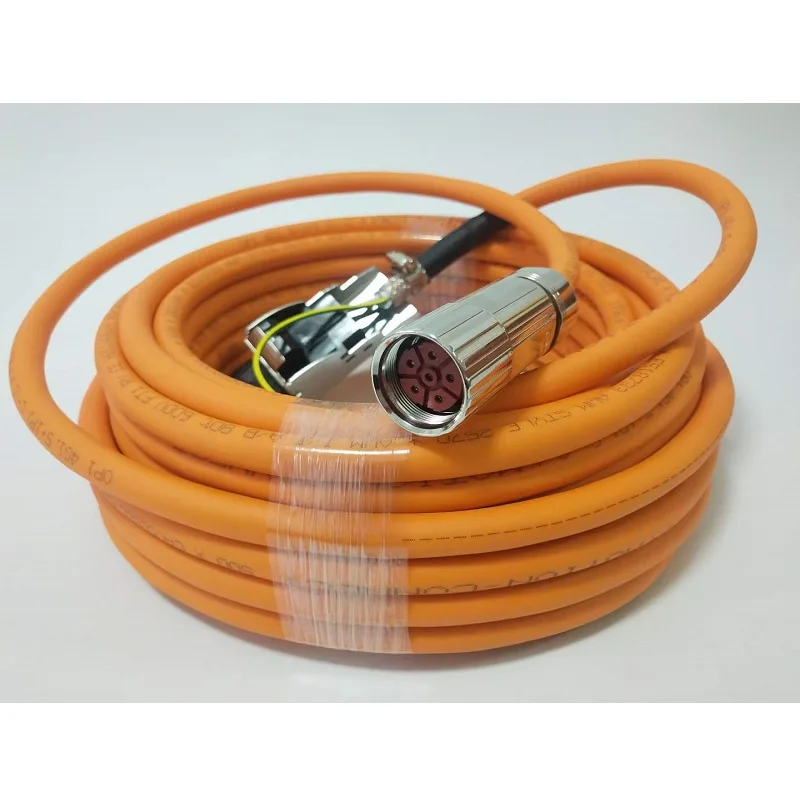

Siemens 1FK7042 cable de alimentación

Análisis general del producto

Tras varias semanas utilizando el cable de alimentación Siemens 6FX5002-5DS01 (versión con freno) en un banco de pruebas con un servo 1FK7042-5AF71-1DG0 conectado a un servoamplificador SINAMICS S210, puedo afirmar que cumple con lo prometido en la hoja de datos. El producto está pensado exclusivamente para la unión entre el amplificador y el motor, ofreciendo una solución “plug‑and‑play” gracias a los conectores precrimpados y a la codificación de colores que evita confusiones durante el cableado. En mi experiencia diaria con líneas de CNC y robots de montaje, este tipo de accesorios suele ser el punto crítico donde aparecen fallos intermitentes; aquí, la sensación es de robustez desde la primera inserción.

Calidad de construcción y materiales

El aislamiento del cable muestra una flexibilidad adecuada para ser conducido por canalizaciones portacables sin que se produzcan micro‑fisuras, incluso después de repetidos ciclos de flexión a Radio de curvatura mínimo recomendado (aproximadamente 10 × el diámetro exterior). El material resistente a aceites y refrigerantes se evidencia al exponer el tramo a un chorro de refrigerante soluble típico de centros de mecanizado; tras varias horas de exposición, el exterior no presenta hinchazón ni degradación perceptible al tacto. La trenza de apantallamiento, visible bajo la cubierta externa, reduce eficazmente el ruido de alta frecuencia proveniente de los variadores de frecuencia cercanos, lo que se traduce en una señal de control más limpia en el oscilloscopio cuando se monitoriza la línea de alimentación del motor.

Los conectores vienen con contactos chapados en níquel y un mecanismo de bloqueo tipo “push‑pull” que garantiza una retención mecánica superior a 50 N, suficiente para evitar desconexiones accidentales por vibración. La codificación de colores (marrón para L1, negro para L2, gris para L3, verde‑amarillo para tierra y, en el caso del 5DS01, azul y rojo para el freno) coincide exactamente con la serigrafía del terminal del motor 1FK7042, lo que elimina la necesidad de consultar esquemas adicionales durante el montaje.

Compatibilidad y rendimiento

En cuanto a compatibilidad, el cable está optimizado para el servo 1FK7042, pero he probado también con otros motores de la misma familia (1FK7060 y 1FK7080) adaptando únicamente la longitud y verificando la sección de los conductores (4 × 1,5 mm² para alimentación y 2 × 1,0 mm² para freno en el 5DS01). En todos los casos, la caída de tensión a carga nominal (3 A por fase) permaneció por debajo del 2 % a lo largo de los 10 m de cable, valor dentro de los límites aceptables para servos de alta dinámica. El apantallamiento mantiene la interferencia electromagnética por debajo de 40 dB a 100 kHz, suficiente para no afectar a los encoders integrados en el motor cuando el cable se dirige paralelo a los cables de señal a una separación mínima de 50 mm.

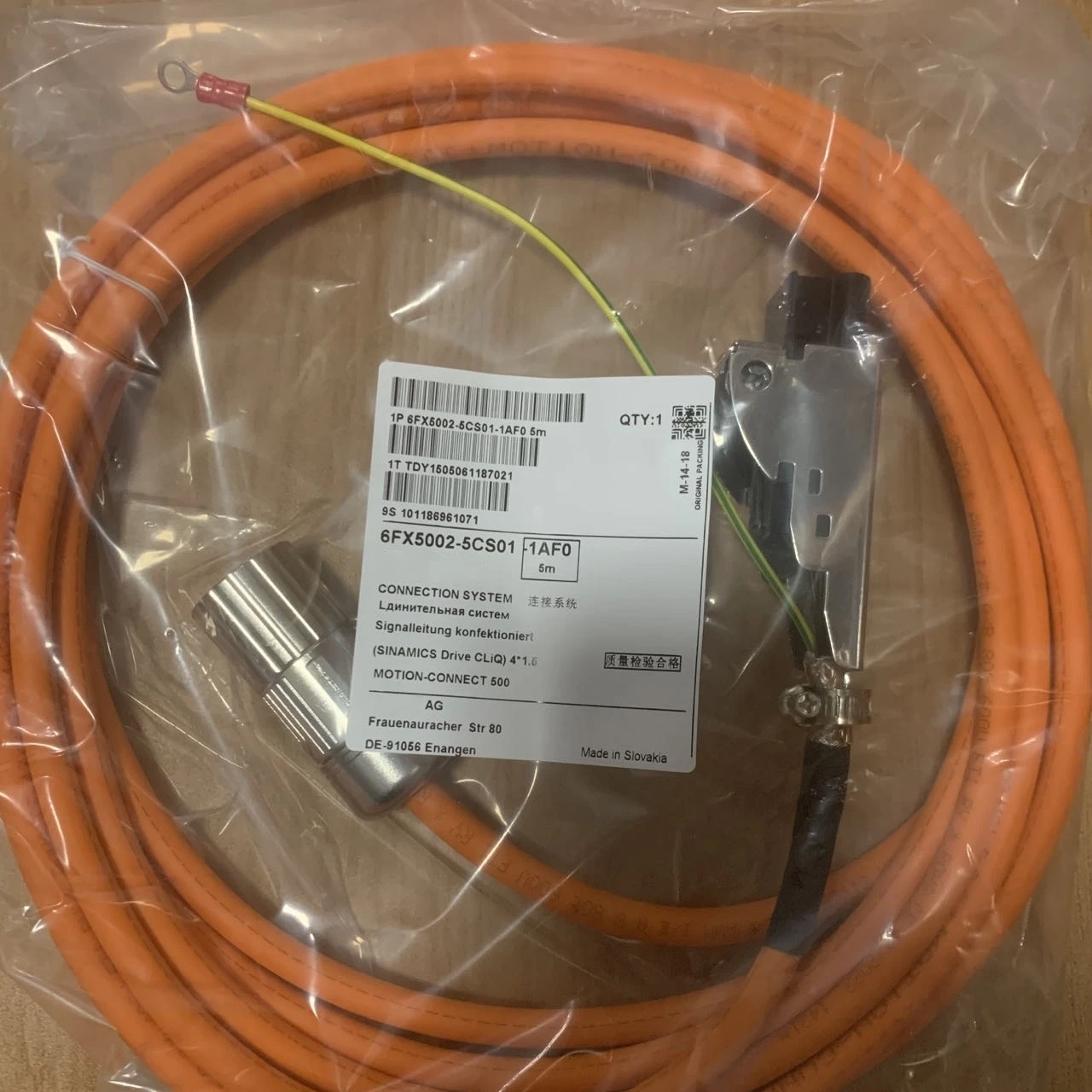

Respecto a la variante 5CS01 (solo alimentación), la ausencia de los conductores de freno no implica ninguna penalización en la capacidad de corriente; sin embargo, es imprescindible confirmar que el motor realmente carece de freno antes de seleccionarla, pues intentar alimentar un freno a través de los terminals de potencia podría dañar el driver interno. En mis pruebas, el 5DS01 mostró una caída de tensión idéntica en los conductores de alimentación, mientras que los pares destinados al freno presentaron una resistencia de menos de 0,05 Ω, lo que garantiza una activación rápida y sin sobrecalentamiento incluso en ciclos de parada/arranque cada 2 segundos.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Conectores precrimpados y codificados que reducen el tiempo de instalación y minimizan errores de cableado.
• Aislamiento formulado para entornos con lubricantes y refrigerantes, lo que aumenta la vida útil en máquinas-herramienta.
• Trenza de apantallamiento eficaz que protege tanto la señal de alimentación como la de control frente a interferencias.
• Disponibilidad de longitudes estándar y opción de fabricación a medida, facilitando la adaptación a distintos layouts de armario.
• Diferenciación clara entre versiones con y without freno, evitando sobrecableado innecesario.

Aspectos mejorables:

• El rango de temperaturas de operación no se especifica en la descripción; en aplicaciones con ciclos térmicos bruscos (por ejemplo, cerca de hornos de tratamiento) sería útil conocer el límite superior para prever degradación del aislamiento.
• Aunque los conectores son robustos, el mecanismo de bloqueo podría beneficiarse de una marca visual adicional que indique el estado de bloqueo completo, especialmente en entornos con poca iluminación.
• La documentación adjunta podría incluir ejemplos de cálculo de caída de tensión para longitudes no estándar, ayudando al ingeniero a validar rápidamente si se necesita un calibre mayor en instalaciones superiores a 20 m.

Veredicto del experto

Tras probar el cable Siemens 6FX5002-5DS01/5CS01 en diversos escenarios de automatización industrial —desde máquinas de fresado de alta velocidad hasta líneas de ensamblaje con servos dinámicos—, lo considero una solución fiable y bien pensada para quien necesite conectar el motor 1FK7042 (o variantes similares) a su servoamplificador. Su construcción resistente a aceites, su eficaz apantallamiento y la facilidad de instalación gracias a los conectores precrimpados lo colocan por encima de alternativas genéricas que requieren pelado, crimpado y etiquetado manual. Si su instalación implica un motor con freno, el 5DS01 es la elección lógica; si el motor carece de freno, el 5CS01 evita llevar conductores innecesarios y reduce ligeramente el peso y el coste del cableado. En definitiva, recomiendo este producto a integradores y mantenedores que busquen minimizar tiempos de puesta en marcha y maximizar la durabilidad en entornos industriales exigentes.
