Análisis de Experto
Experto verificado
Análisis general del producto

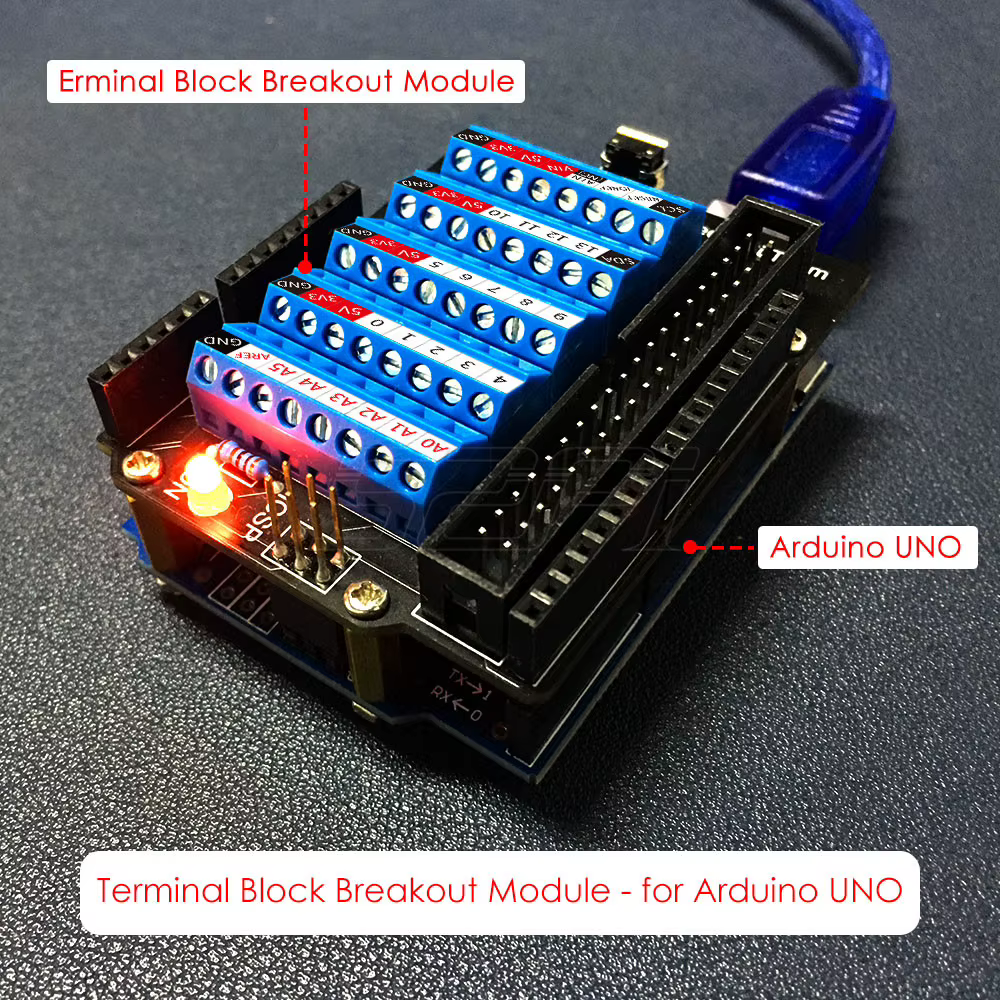

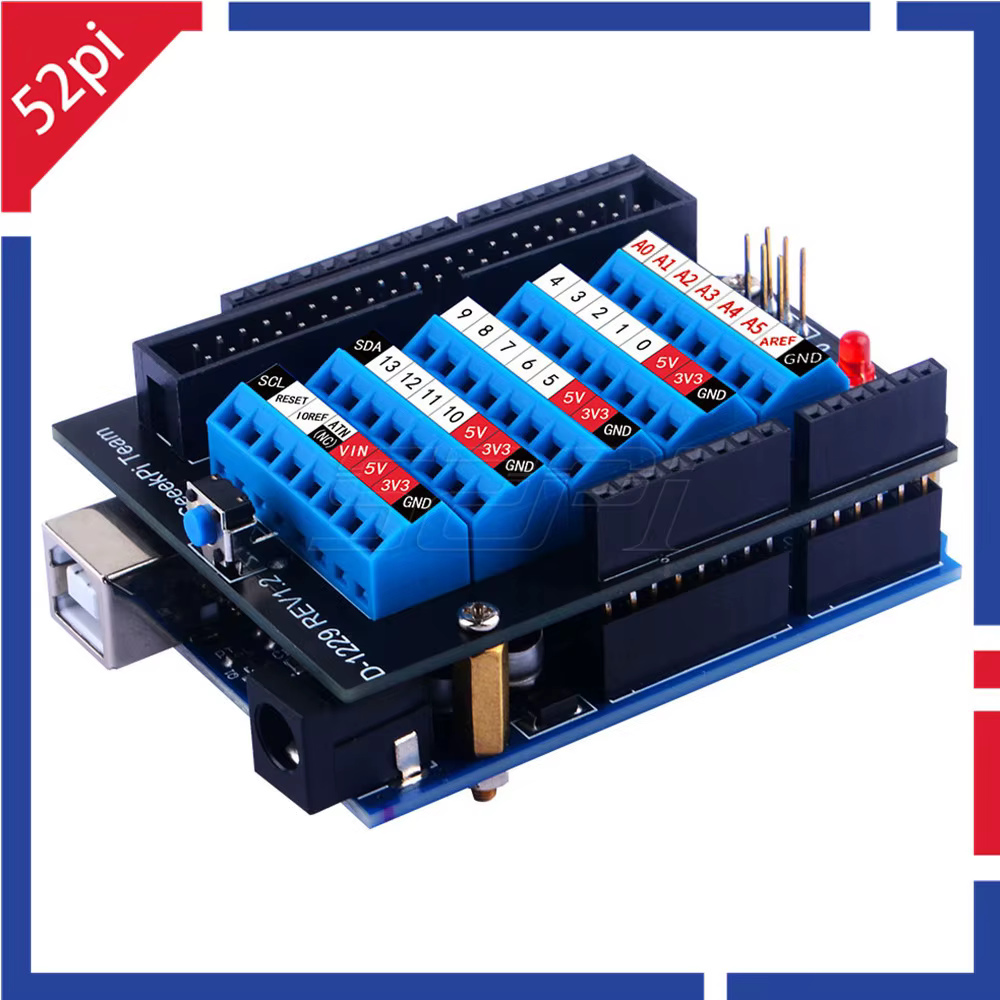

Llevo varias semanas trabajando con el shield de terminales de tornillo de 52Pi montado sobre un Arduino UNO R3, y mi conclusión tras prototipos, bancadas de pruebas y un par de instalaciones semi fijas es clara: es uno de esos accesorios sencillos que resuelven un problema real del día a día con placas de desarrollo. Cualquiera que haya cableado un proyecto con un Arduino sabe lo incómodo que resulta el zócalo de hembras del UNO cuando necesitas conexiones firmes: los cables Dupont se sueltan con la vibración, se cruzan y hacen imposible identificar rápidamente qué pin alimenta qué sensor. Este shield sustituye todo ese ecosistema de cables sueltos por bloques de terminales de tornillo con un paso de 3,5 mm, donde cada conexión queda etiquetada y apretada físicamente.

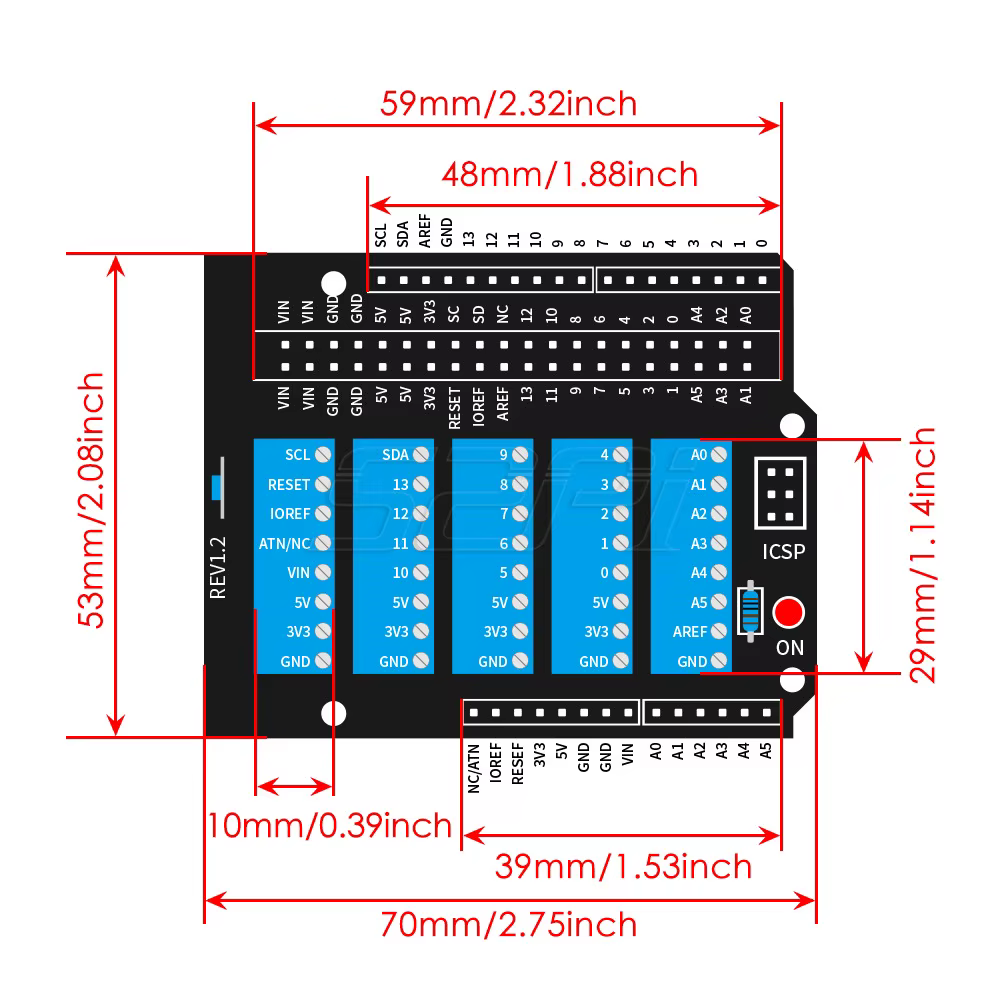

El concepto no es nuevo, existen shields de terminal de otras casas y soluciones genéricas en el mercado, pero la ejecución de esta versión destaca por detalles bien pensados: los marcadores identificativos serigrafiados junto a cada borne, el cabezal ICSP ya presoldado y el conector IDC40 de 2 × 20 pines que abre la puerta a cableados FRC ordenados hacia periféricos externos. No es un accesorio para exprimir prestaciones: no añade ADC, ni memorias, ni comunicaciones. Su valor está en la fiabilidad y limpieza del conexionado.
Calidad de construcción y materiales
El PCB se siente sólido y con un grosor adecuado, sin flexiones preocupantes al apretar tornillos. Los bloques de terminales emplean jaula de cobre en el interior, un detalle importante: las jaulas de zinc o acero degradan el contacto con el tiempo, sobre todo con cables de sección pequeña, y aquí ese riesgo queda minimizado. Las etiquetas de los tornillos están impresas de forma legible y resistentes a la manipulación, algo que en unidades económicas suele borrarse tras unos meses de uso intensivo.

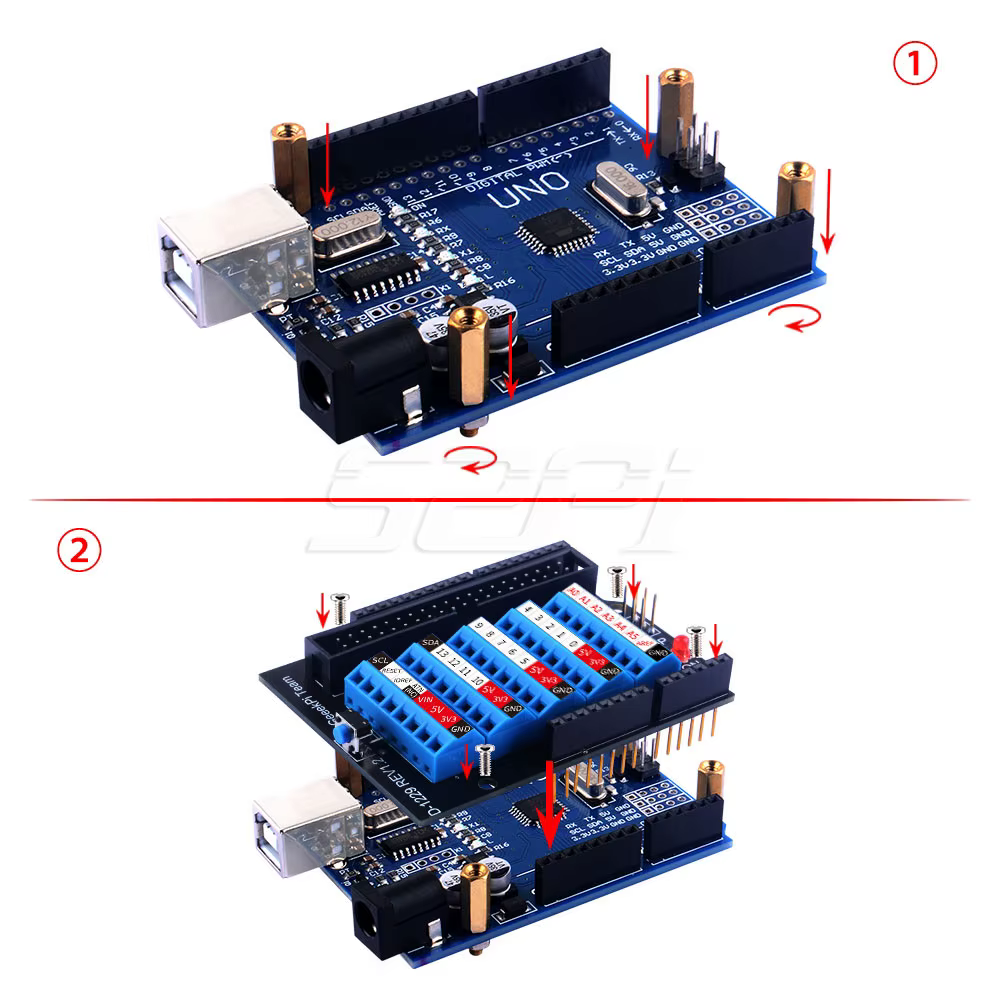

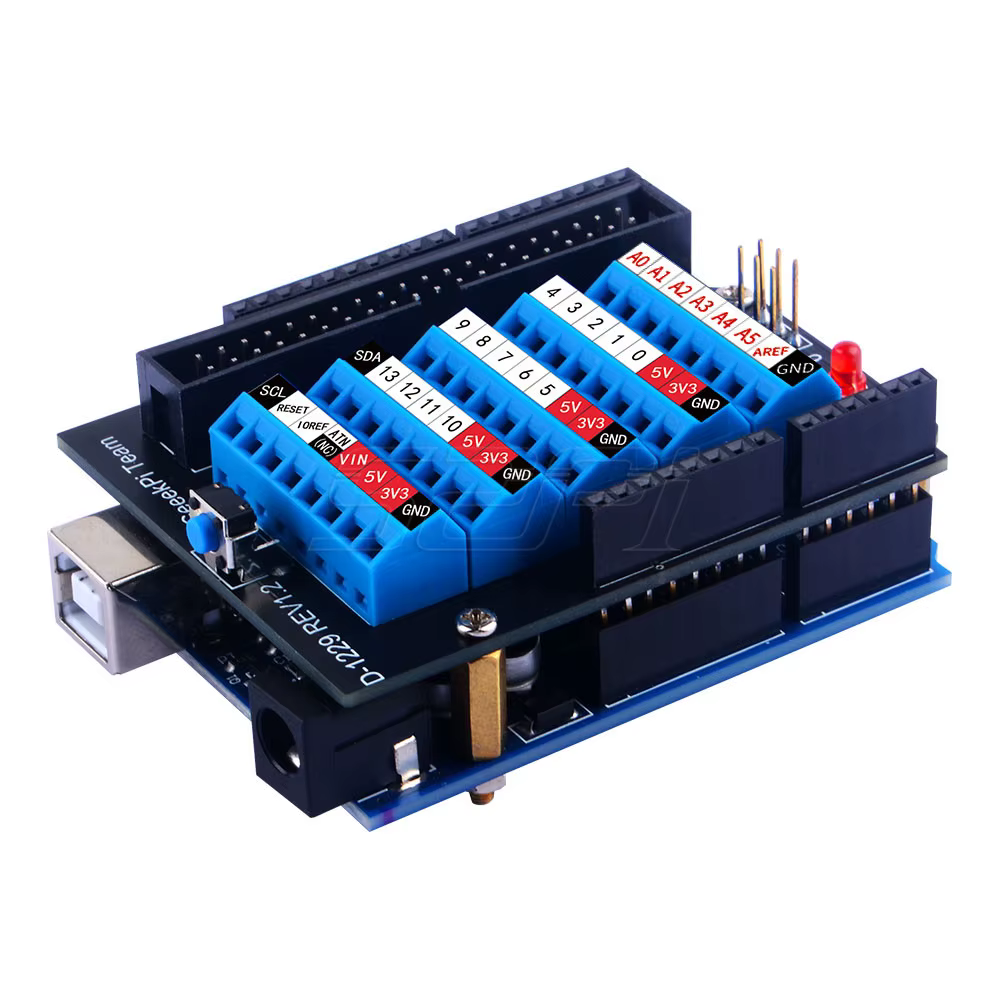

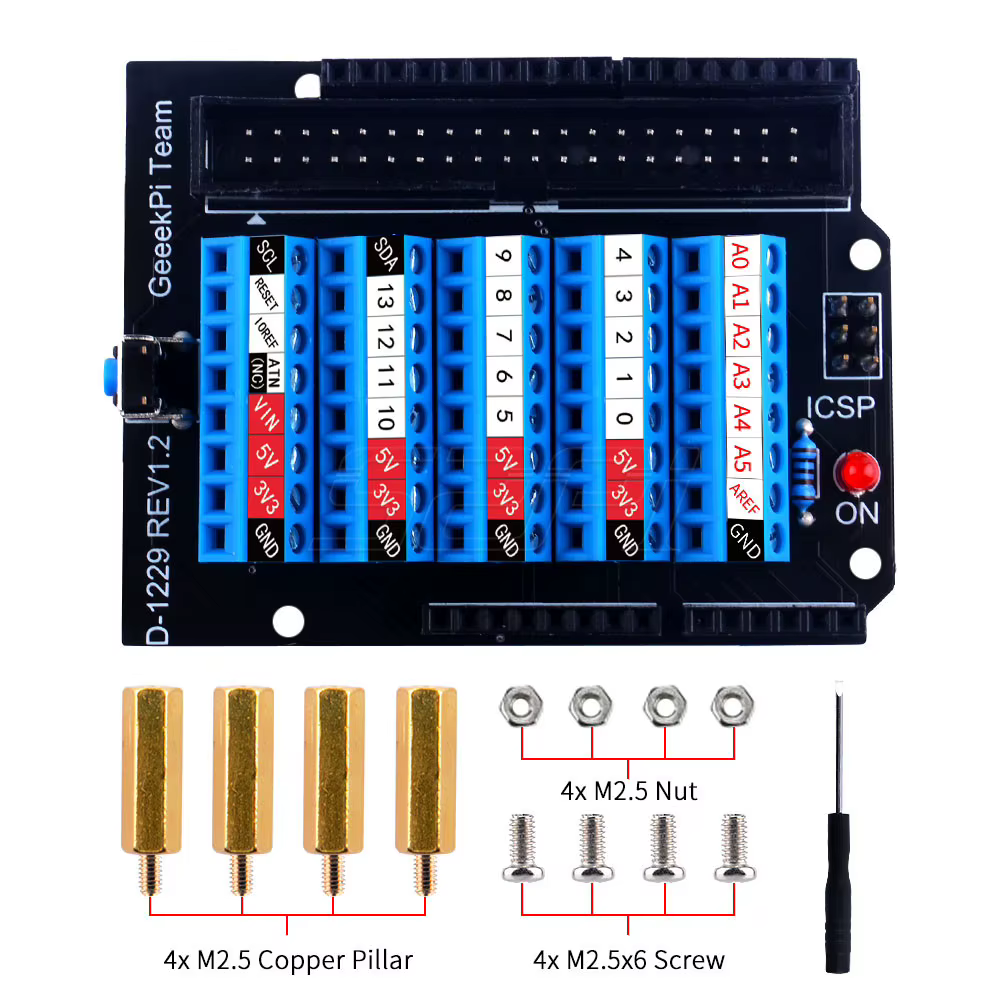

El kit de montaje incluye cuatro pilares de cobre M2.5 con sus tornillos de 6 mm y sus tuercas, lo que permite elevar el shield respecto a la placa base. Esta separación no es un capricho estético: protege las pistas inferiores del shield de contactos accidentales con superficies metálicas y mejora la circulación de aire alrededor del microcontrolador, relevante si el UNO va alojado en una caja. El botón de reinicio lateral está bien situado y responde con un clic preciso, y el LED indicador de alimentación permite verificar de un vistazo que la placa recibe tensión cuando todo queda oculto bajo el shield.
El cabezal ICSP viene presoldado, lo que elimina la barrera habitual de estos accesorios para quien no domine el soldador. Tras semanas de inserciones y extracciones del programador ISP, los pines mantienen una retención correcta, sin holguras apreciables.
Compatibilidad y rendimiento

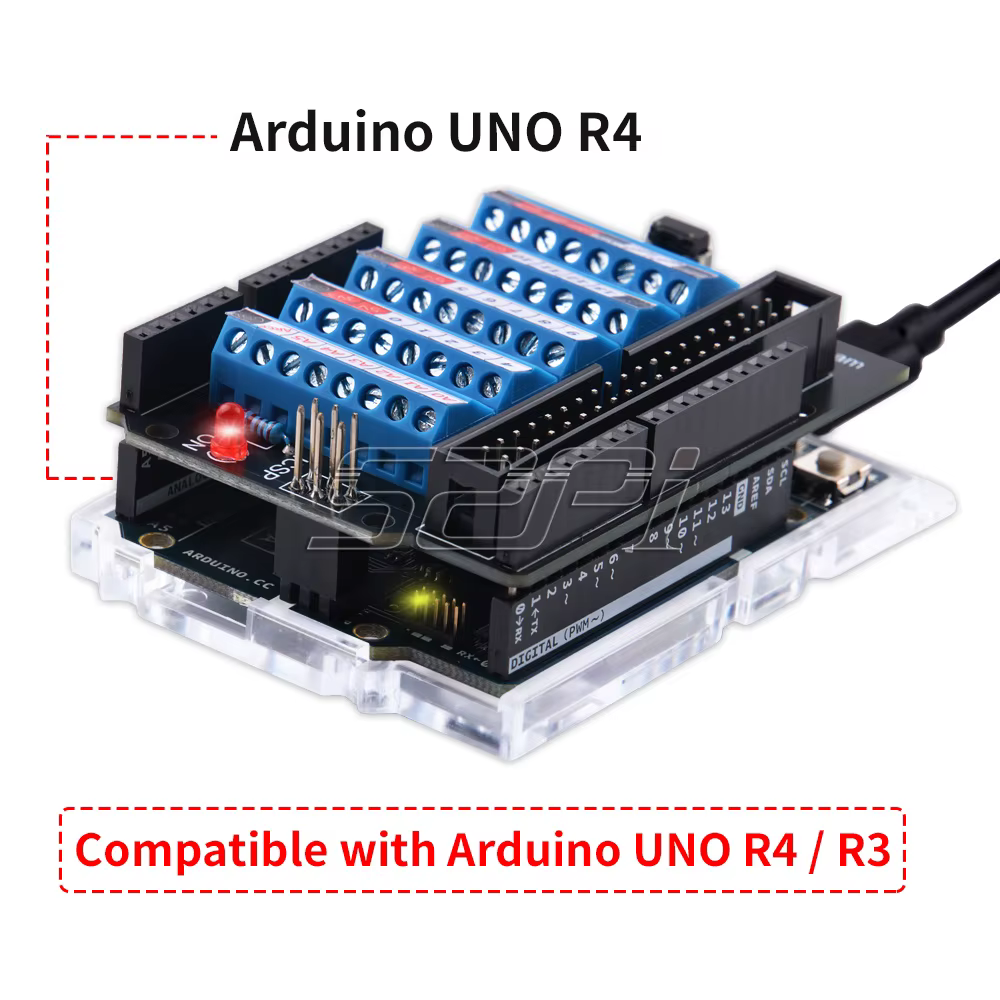

La compatibilidad está circunscrita al Arduino UNO, y conviene tenerlo claro antes de comprar: no funciona con Mega ni Leonardo, porque el diseño del zócalo y la distribución de señales difieren. Sobre un UNO R3 el acoplamiento es limpio, los pilares quedan alineados sin forzar y todos los pines hacen contacto correctamente.
En cuanto al conexionado, los bloques admiten cable de 26 a 16 AWG, lo que cubre desde señales débiles de sensores hasta cargas relativamente exigentes dentro de los límites del propio UNO (recordemos que sus salidas manejan decenas de miliamperios). Para señales bajas, he usado cable de 24 AWG de los típicos de protoboard; para líneas de alimentación a relés, 18 AWG. La longitud de pelado recomendada de 5 mm es adecuada: en mis pruebas, cables pelados a menos de 4 mm provocaban contactos intermitentes al asentarse el cobre, así que no conviene quedarse corto.
Un matiz técnico que valoro: los terminales de tornillo exigen un par razonable pero no excesivo. He visto placas de este tipo agrietarse cuando el usuario aprieta como si fueran bornas industriales. Un destornillador pequeño con presión moderada basta; el tornillo autosujeta el cable correctamente.
El conector IDC40 de 2,54 mm es probablemente la característica más infravalorada. En un banco de pruebas donde conecto el UNO a un rack de periféricos mediante cable plano FRC, el resultado es un cableado limpio y repetible, imposible de lograr con cables sueltos. La señal digital a las frecuencias del UNO no sufre por la longitud de esos cables en distancias domésticas o de taller habituales.
En cuanto a escenarios reales: lo he montado en tres configuraciones. La primera, un invernadero de prueba con sensores DHT22 y sondas de humedad de suelo, donde los aprietapernos elimina cualquier problema de falsos contactos por condensación en los conectores Dupont. La segunda, un control de iluminación con módulos de relés, donde la rigidez mecánica marca la diferencia. Y la tercera, un proyecto de robótica educativa en clase, donde poder rotular y reutilizar conexiones en segundos ahorra mucho tiempo lectivo. En todos los casos, cero desconexiones espontáneas frente a los incidentes habituales con Dupont.
Puntos fuertes y aspectos mejorables
Puntos a favor:
Terminales con etiquetas claras que agilizan el diagnóstico y reducen errores de cableado.
Rango amplio de calibres (26–16 AWG) con jaula de cobre de calidad.
Cabezal ICSP presoldado y conector IDC40 para expansiones con cable plano.
Kit completo de fijación con pilares, tornillos y tuercas M2.5.
Botón de reset y LED de alimentación accesibles.
Aspectos mejorables: el acceso a ciertos pines analógicos puede quedar parcialmente restringido según cómo se tiendan los cables, algo a planificar en el diseño. Y al tratarse de un accesorio específico para UNO, quien migre a otros formatos no podrá reutilizarlo. Sería deseable también una versión con terminales de mayor paso para instalaciones más exigentes.
Como consejo práctico: revisa el apriete de los tornillos cada pocos meses en ambientes con vibración o cambios térmicos, y aplica un pelado uniforme de 5 mm para evitar hilos sueltos que puedan provocar cortocircuitos entre bloques contiguos.
Veredicto del experto
Es un accesorio humilde pero muy competente. No transforma el Arduino UNO, pero lo hace mucho más cómodo y fiable en proyectos estables o semipermanentes. Para docencia, prototipado ordenado e instalaciones de domótica casera, resulta una compra sensata que se amortiza en la primera semana ahorrándote falsos contactos. Si trabajas con UNO y tu cableado actual es un nido de Dupont, es una compra fácil de justificar.
