Cable Mini SAS HD 26pin SFF-8088 macho a Mini SAS 26 SFF-8088 macho
Descripción del producto:
Cable externo Mini SAS HD 26 pines SFF-8088 macho a Mini SAS 26 SFF-8088 macho
Serie: Mini SAS HD
Longitud del cable: 0,5 M/1,0 M/2,0 M/3.0 M
Tamaño del cable: 28 AWG, cobre estañado,
Chapado: Au 30u' min sobre Ni 100u' min
Color: Cable NEGRO, Sobre molde: CASA DE ALEACIÓN ZINCO
Cumplimiento Medio Ambiente: ROHS
Inflamabilidad: Cable de llama horizontal, PCB 94V-0,
Aplicaciones
Datos/Comunicaciones
1.RAID (matriz redundante de discos independientes)
2.Postaciones de trabajo
3.Servidor de montaje en rack
4.Servidores
5.Rack de almacenamiento
Características y beneficios
1.Velocidad de transmisión 6Gbps.
2.Cumple con la especificación SAS4.0.
Rendimiento mecánico
Fuerza de acoplamiento y fuerza de desacoplamiento
Condición: EIA 364-13.Insertar y extraer a una velocidad de
25 mm/minuto.
Fuerza de acoplamiento: 55 N máximo para Mini SAS.
Fuerza de desacoplamiento: 49 N máximo para Mini SAS.
Rendimiento eléctrico
1.Clasificación actual de contacto
Máximo de 0,5 amperios por pin cuando está acoplado.
2. Clasificación de voltaje
30 VCA por contacto cuando está acoplado o sin acoplamiento.
3. Resistencia de contacto
30 mohmios máx.inicial, máximo de 15 mohm después de la prueba de tensión.
4. Voltaje de resistencia dieléctrica
500 VCA durante 1 minuto sin avería.
5.Resistencia de aislamiento
1000 Mohm mínimo.
Integridad de la señal
1.Impedancia del conector acoplado: 100 ohmios ±15%
2.Impedancia absoluta del cable: 100 ohmios ±10%
3.Coincidencia de pares de cables: ±5 ohmios
4.Impedancia de modo común: 25 a 40 ohmios
5.Pérdida de inserción: -6 dB máximo hasta 4,5 Ghz;
6.Diafonía: -26 dB hasta 6Ghz;
Cumplimiento Ambiental del Producto
RoHS2.0: Cumple
China RoHS: Sí
ALCANCE SVHC: Sí
Estado de bajo halógeno: no revisado

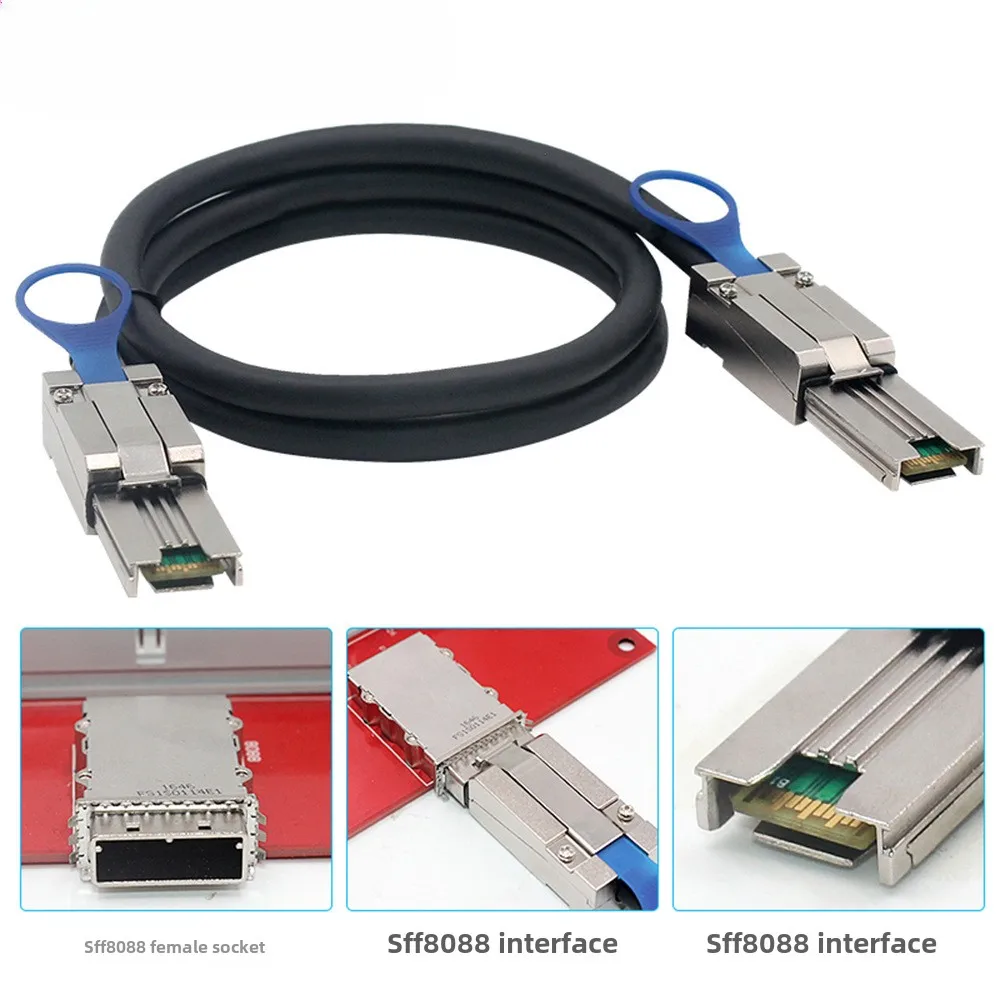

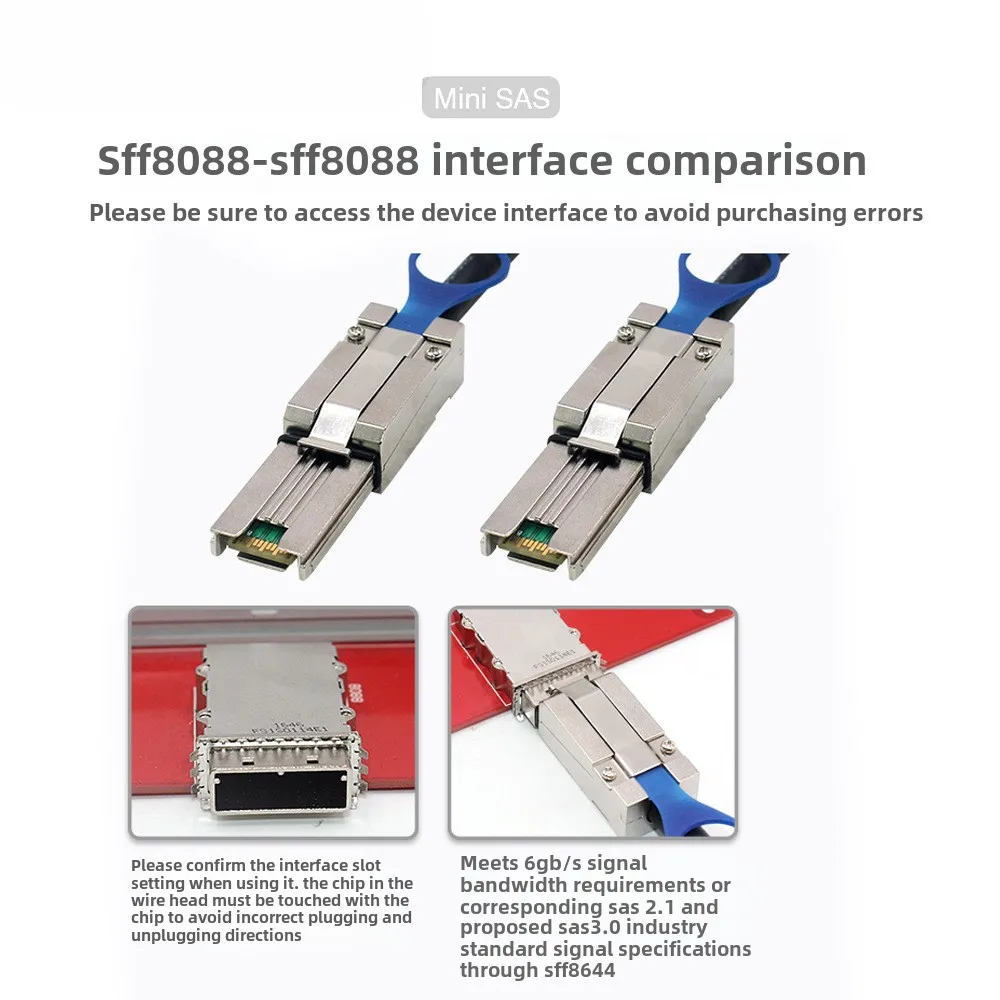

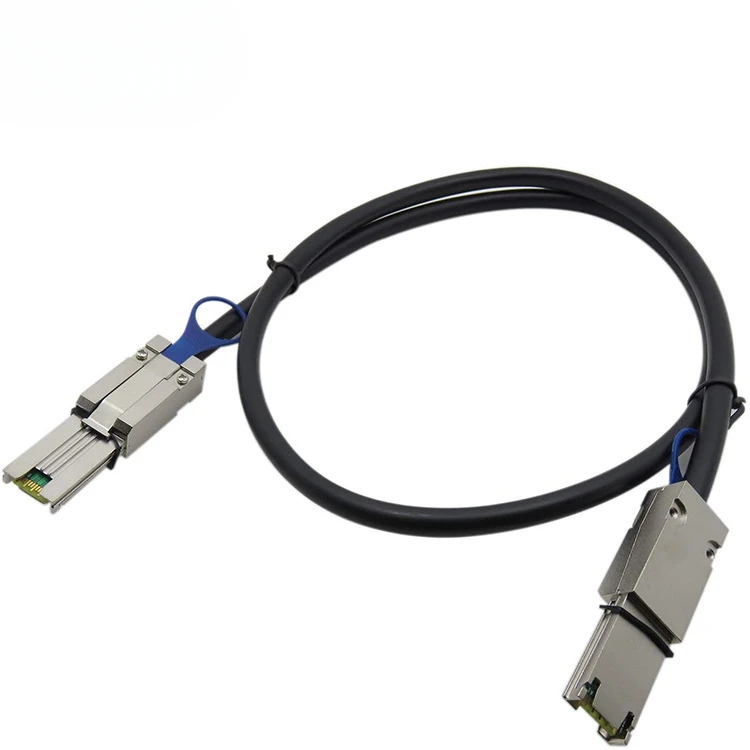

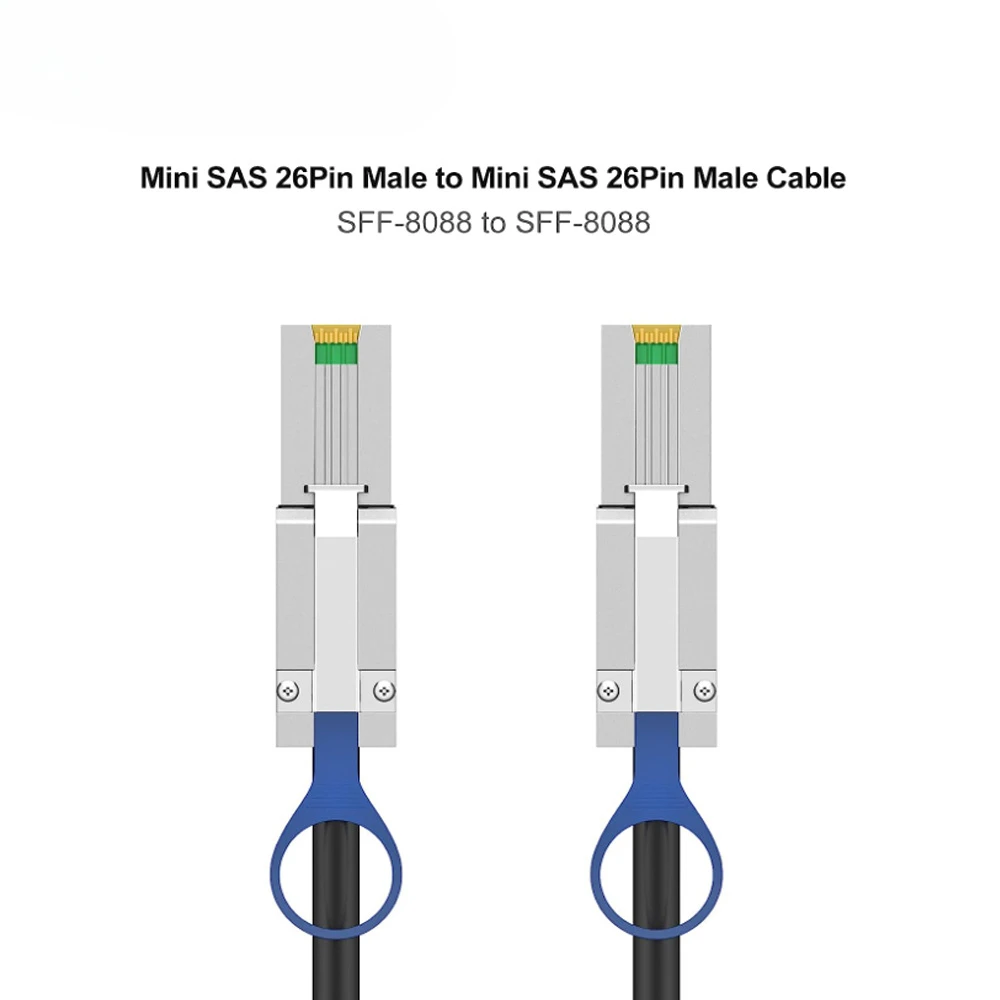

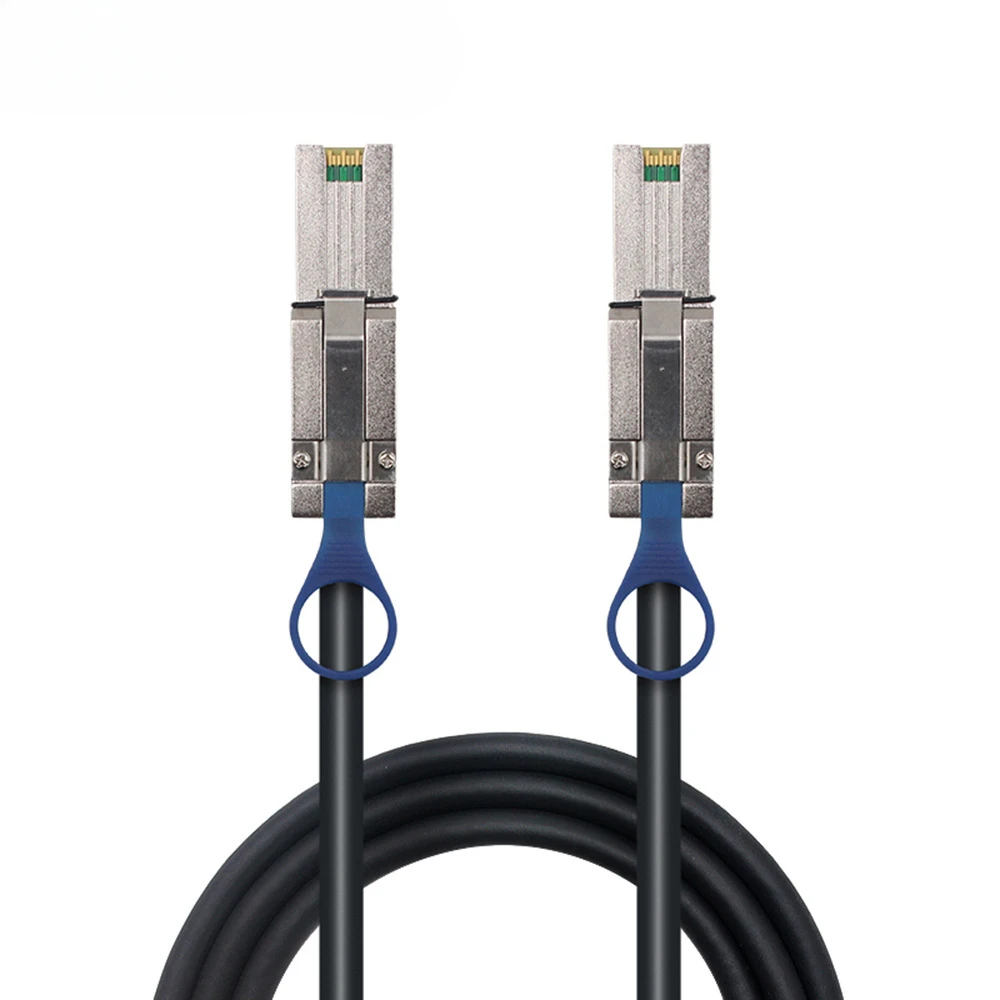

La foto del producto
