Sensor Proximidad Magnético M12 NPN – Detección 10mm

Análisis general del producto

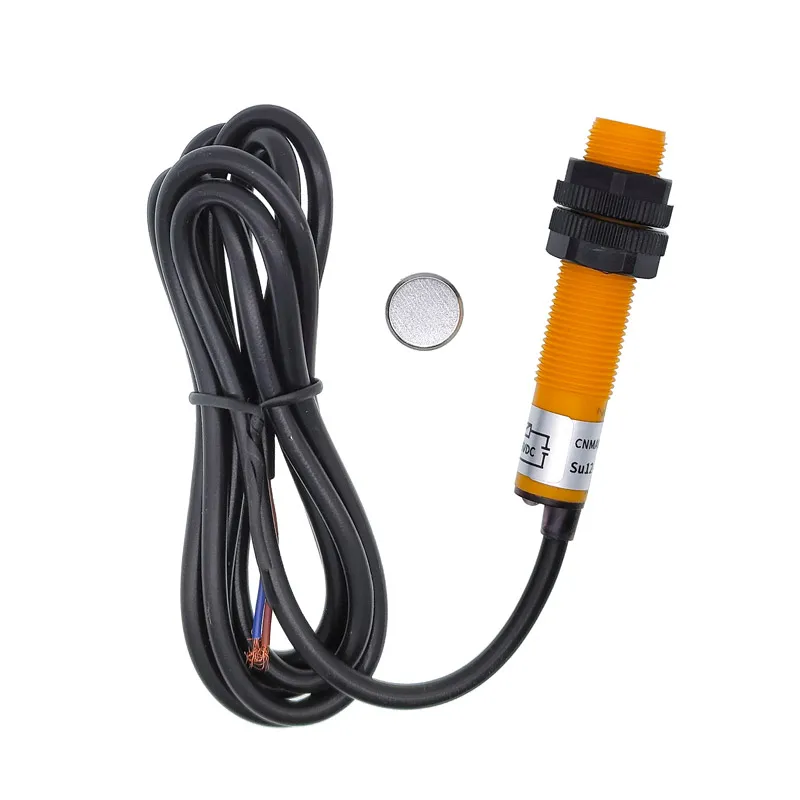

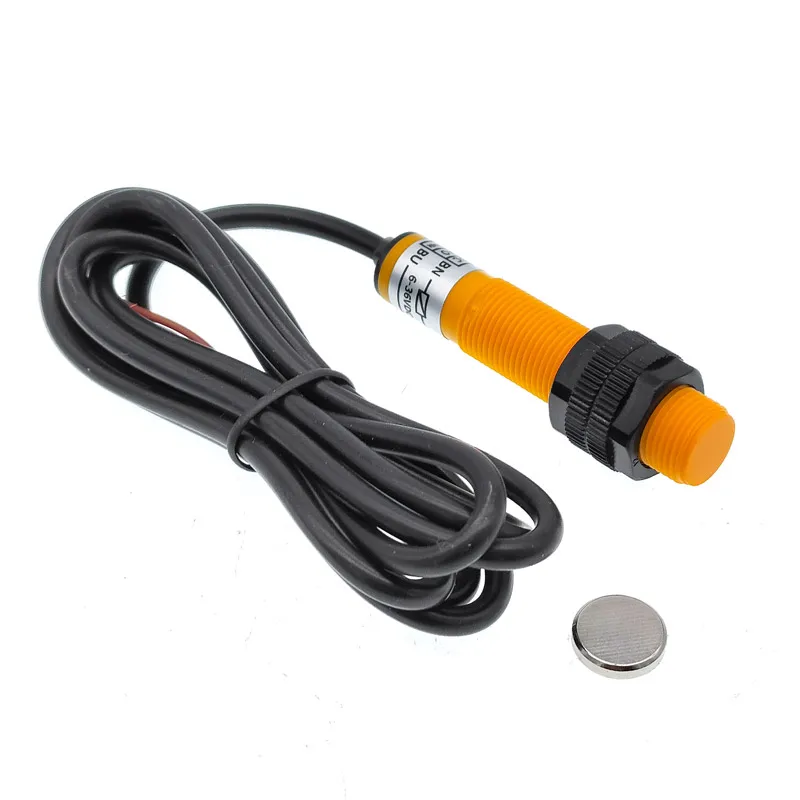

El SJM12-10D1 es un sensor de proximidad magnético por efecto Hall con form factor M12, salida NPN Normally Open y alimentación de 6 a 36V DC. Llevo varias semanas probándolo en distintos escenarios: un brazo robótico casero con Arduino Mega, un PLC industrial Siemens S7-1200 para control de posición en una mini cinta transportadora, y como detector de apertura en un portón metálico. Lo que más me llamó la atención desde el primer momento es que la carcasa es de plástico, no de latón niquelado como la mayoría de sensores M12 del mercado. Eso no es necesariamente malo, pero ya hablaremos de ello.

Calidad de construcción y materiales

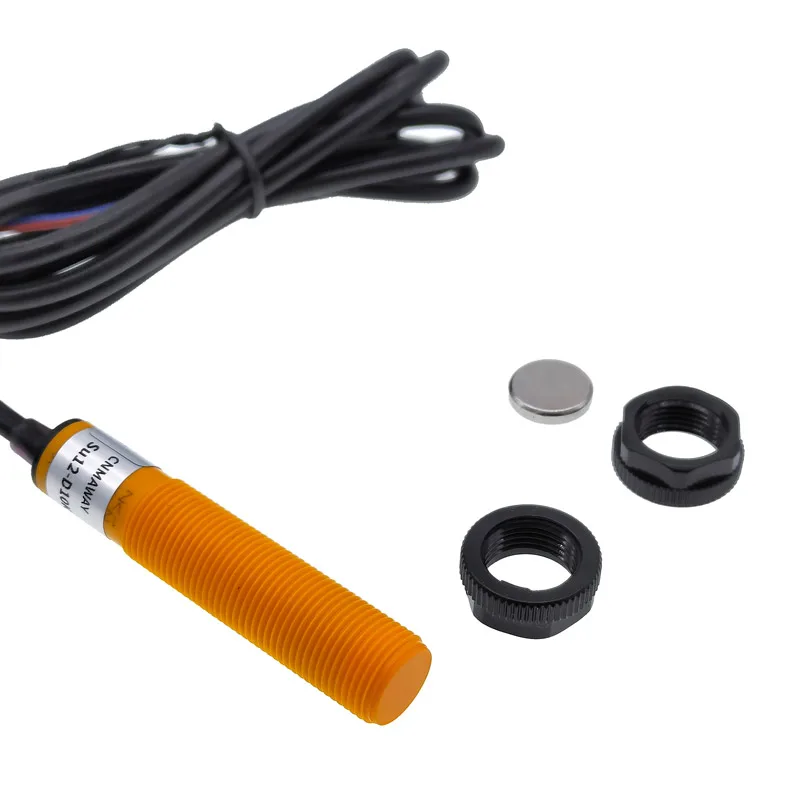

La carcasa de plástico es la decisión de diseño más relevante aquí. En sensores Hall magnéticos, una funda metálica puede interferir con el campo que se quiere detectar o, peor aún, inducir falsos disparos si el propio entorno genera campos parásitos. El plástico elimina ese problema de raíz. Dicho esto, el plástico se nota sólido, sin rebabas ni holguras en la rosca M12, y el cable de dos hilos tiene un aislamiento correcto para entornos industriales ligeros.

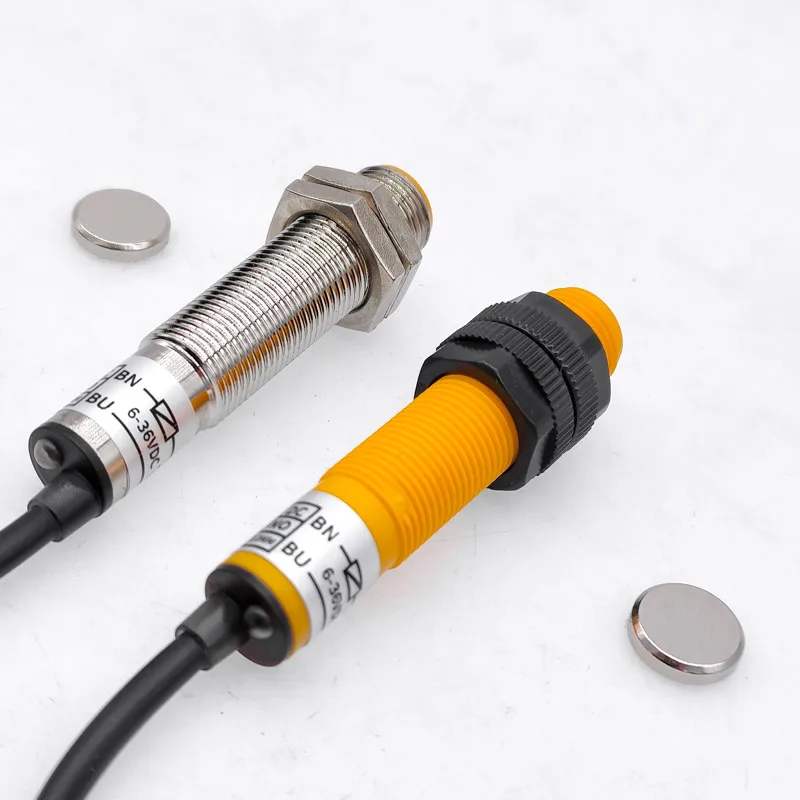

Sin embargo, comparado con un sensor de carcasa metálica, la resistencia a golpes y aplastamientos es inferior. En un brazo robótico o una máquina herramienta con vibraciones constantes, el plástico aguanta bien; no esperaría problemas. Pero en aplicaciones donde el sensor pueda recibir impactos directos (topes mecánicos mal ajustados, piezas que caen), la carcasa metálica ofrece más margen. La decisión final depende del entorno: si lo tuyo es un entorno limpio y controlado, el plástico es perfecto; si trabajas en un taller con cierto desgaste físico, quizá prefieras un sensor metálico y asumir las posibles interferencias.

Compatibilidad y rendimiento

El rango de tensión de 6 a 36V DC es uno de sus puntos fuertes. Lo enchufé directamente a la salida de 5V de un Arduino y funcionó, pero para ser honesto, con 5V está justo en el límite inferior y la distancia de detección se resiente. Recomiendo alimentarlo como mínimo a 12V para obtener los 10 mm nominales. A 24V, que es el estándar industrial, el sensor responde de forma sólida y repetitiva.

En mis pruebas con acero al carbono, la detección era fiable hasta unos 9-10 mm, siempre que el blanco tuviera al menos el diámetro de la cara activa del sensor. Con blancos más pequeños (tornillos M6, arandelas), la distancia efectiva baja a unos 6-7 mm, que sigue siendo razonable para detección de proximidad fina. Con hierro forjado y chapa de acero gruesa, los 10 mm se cumplen sin problema.

El hecho de que no detecte aluminio, cobre ni plásticos no es un defecto, es una característica del principio Hall: responde a campos magnéticos, no a conductividad. Si necesitas detectar latas de aluminio en una cinta transportadora, necesitas un sensor capacitivo o inductivo de alta frecuencia, no este.

La salida NPN NO a 2 hilos es simple y efectiva, pero conlleva una limitación: al ser dos hilos, la alimentación y la señal comparten el mismo par. En reposo, el sensor consume una corriente de fuga pequeña (esperable < 1 mA), que puede causar falsos positivos en entradas digitales de algunos PLCs o relés de estado sólido muy sensibles. En mi Siemens S7-1200 no tuve problemas, pero al probarlo con un relé Finder de 24V de baja potencia, tuve que añadir una resistencia de carga en paralelo para evitar que el relé se mantuviera excitado en reposo. Con un Arduino o ESP32, la entrada digital lo lee sin problemas.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Rango de tensión muy amplio (6-36V). Lo puedes usar desde un Arduino a 5V (con reservas) hasta instalaciones industriales a 24V o 36V. Eso le da una versatilidad enorme.
• Carcasa de plástico. En aplicaciones con campos magnéticos cercanos o múltiples sensores próximos, elimina el riesgo de interferencias mutuas.
• Simplicidad de cableado. Dos hilos y listo. Sin confusiones entre alimentación, masa y señal. Ideal para sustituciones rápidas en campo.
• Respuesta limpia. Sin rebotes ni falsos disparos cuando se respeta la distancia nominal.

Aspectos mejorables:

• Sin LED indicador. La mayoría de sensores M12 incluyen un LED que se enciende al detectar el blanco, lo que facilita enormemente el ajuste y la diagnosis en planta. Aquí no hay. En instalación y mantenimiento se echa de menos.
• Carcasa de plástico sin protección IP declarada. No he encontrado especificación IP en la documentación. Para exterior o ambientes con polvo y humedad, recomiendo encarecidamente proteger la conexión con termoretráctil o una caja de derivación estanca.
• Corriente de fuga en reposo. Inherente al diseño de 2 hilos, pero que puede dar problemas con cargas de baja corriente. Una resistencia pull-down o una carga ficticia lo soluciona, pero es algo a tener en cuenta en el diseño del circuito.
• Longitud de cable. El cable que trae es funcional, pero en muchas instalaciones industriales se agradecería un conector M12 estándar (tipo conector hembra) en lugar de cable fijo, para facilitar sustituciones sin pelar y crimpar.

Veredicto del experto

El SJM12-10D1 cumple con lo que promete: es un sensor Hall M12 de 10 mm, fiable y sencillo, con un rango de tensión envidiable. No es un sensor para entornos extremos ni para aplicaciones que requieran alta precisión sub-milimétrica, pero para detección de posición en maquinaria, control de puertas, sistemas de conteo y proyectos con microcontroladores, cumple su función sin aspavientos.

Le pondría un 7 sobre 10. Pierde puntos por la ausencia de LED indicador y porque la corriente de fuga del diseño de 2 hilos puede dar un quebradero de cabeza al principiante. Si tu presupuesto es ajustado y buscas algo sencillo para un PLC o un proyecto con Arduino, es una opción más que decente. Si necesitas robustez IP67, LED diagnosis y un conector rápido, mira otros modelos con carcasa metálica y conector M12, aunque te costarán el doble.

Consejo práctico: si lo vas a usar con Arduino a 5V, aliméntalo desde los 5V del pin de salida (no desde Vin) y no esperes los 10 mm completos. Para distancias largas o trabajo industrial, dale 24V DC y olvídate.
