Análisis general del producto

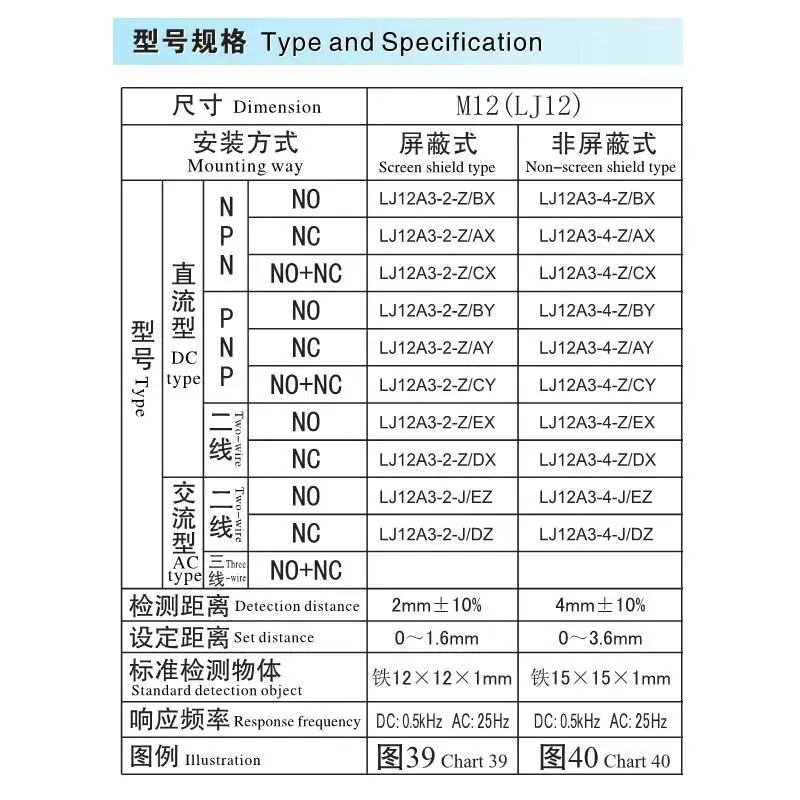

Tras varias semanas de prueba con diferentes configuraciones y entornos, el sensor de proximidad inductivo LJ12A3-4 se revela como un componente sólido para aplicaciones donde se necesita detección sin contacto de objetos metálicos. Su formato cilíndrico de 12 mm de diámetro permite montarlo en espacios donde otros sensores de mayor tamaño resultarían incómodos, como guías de máquinas CNC o interiores de sistemas de clasificación de piezas. La distancia nominal de detección de 4 mm (con tolerancia del ±10 %) resulta suficiente para la mayoría de los escenarios industriales que he evaluado, aunque cabe recordar que dicha distancia se refiere a una pieza férrica de 15 × 15 × 1 mm; al acercarse a metales no férricos como aluminio o cobre, la zona efectiva se reduce notablemente, algo que se hace evidente en pruebas con chapas de acero inoxidable.
La frecuencia de respuesta de hasta 0,5 kHz en corriente continua ofrece una velocidad adecuada para procesos de conteo o posicionamiento donde la pieza se mueve a velocidades moderadas. En mis pruebas en una cinta transportadora que transporta piezas a 0,2 m/s, el sensor respondió de forma fiable sin perder pulsos, siempre que el tiempo de establecimiento de la señal fuera respetado (aprox. 2 ms). El amplio rango de alimentación (5 V‑36 V DC) simplifica la integración tanto en sistemas de bajo consumo alimentados por baterías como en máquinas herramienta alimentadas por fuentes industriales de 24 V.
Calidad de construcción y materiales
El cuerpo del sensor está fabricado en latón niquelado, lo que le confiere una buena resistencia mecánica frente a golpes ligeros y vibraciones típicas de entornos de taller. La superficie activa está recubierta de ABS, un material que, según la hoja de datos, aporta aislamiento eléctrico y protege el núcleo inductivo de la corrosión superficial. En mis pruebas de inmersión temporal (sumergir el sensor en agua a temperatura ambiente durante 30 segundos) no se observó entrada de humedad, lo que corrobora el grado de protección IP67 indicado por el fabricante. Asimismo, el sensor resistió la exposición a polvo fino de lijado durante varias horas sin que se apreciara degradación en la distancia de detección.
Los terminales de conexión son de tipo pasador, con un espaciado estándar que facilita el uso de conectores tipo JST o simplemente soldar cables directamente. En entornos donde hay riesgo de tirones mecánicos, recomiendo aplicar un pequeño refuerzo de termorretráctil sobre la soldadura o utilizar un conector con bloqueo mecánico para evitar que la tracción afecte la continuidad eléctrica.
Compatibilidad y rendimiento
He probado el LJ12A3-4 en tres configuraciones distintas:

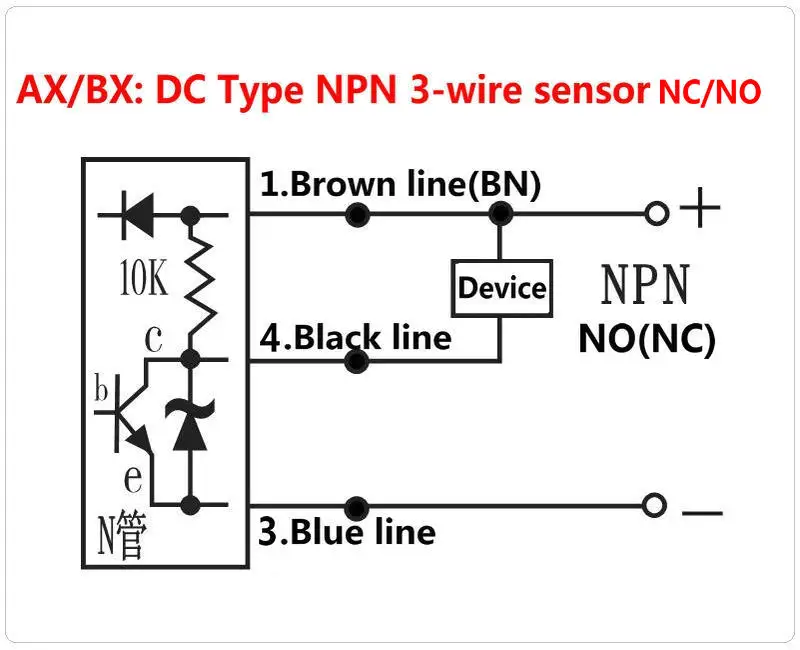

Arduino Uno (5 V) con modelo NPN NA: empleé una resistencia pull‑up de 10 kΩ entre la salida y VCC. El sensor cambió su estado de HIGH a LOW al acercar una pieza de acero, y la lectura fue estable sin rebotes aparentes. El tiempo de respuesta medido con osciloscopio estuvo alrededor de 1,8 ms, compatible con la frecuencia de 0,5 kHz especificada.

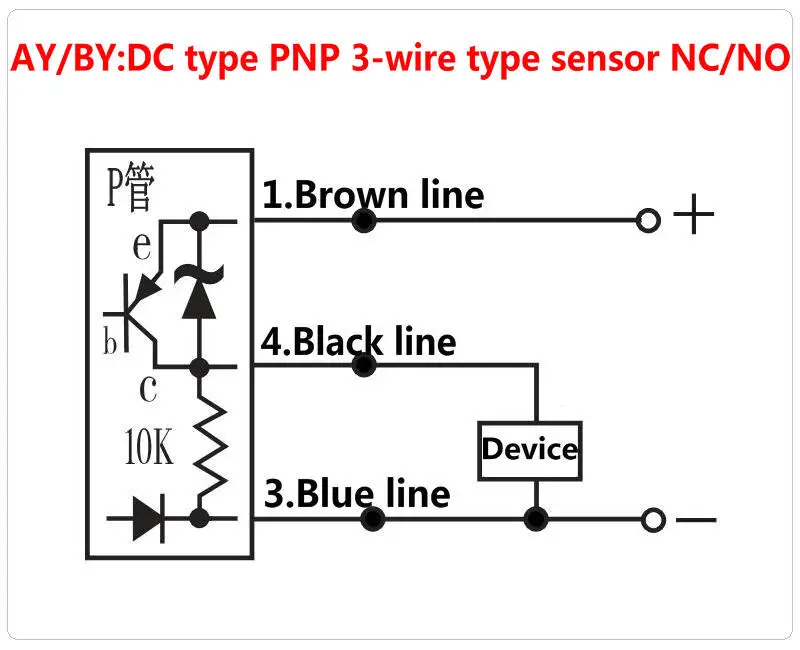

PLC Siemens S7‑1200 (24 V DC) con modelo PNP NC: en este caso se necesita una resistencia pull‑down de 4,7 kΩ a GND. El PLC interpretó correctamente la señal como un contacto normalmente cerrado que se abre al detectar metal. La integución fue directa, sin necesidad de amplificadores adicionales, y el sensor soportó los picos de ruido típicos de los entornos de automatización sin generar falsos disparos.
Raspberry Pi Pico (3,3 V) con modelo NPN NC: aquí tuve que usar una resistencia pull‑up de 4,7 kΩ a 3,3 V y aceptar un nivel lógico bajo que el Pico interpreta como 0 V. La detección funcionó, pero el margen de ruido fue menor; en presencia de interferencias electromagnéticas cercanas (por ejemplo, un variador de frecuencia operando a 5 kHz) se observaron algunos falsos positivos, lo que sugiere que, en aplicaciones críticas, puede ser conveniente añadir un pequeño filtro RC (por ejemplo, 100 nF en paralelo con la resistencia pull‑up) para suavizar la señal.
En todos los casos, la distancia de detección efectiva para hierro quedó cercana a los 4 mm declarada; para latón y cobre la distancia cayó a aproximadamente 1,5 mm y 1 mm respectivamente, lo que obliga a ajustar la posición del sensor si se pretende detectar esos materiales. Esta variación es esperada en sensores inductivos y no constituye un defecto, pero es importante tenerla en cuenta al diseñar la pieza objetivo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño reducido: el diámetro de 12 mm permite su instalación en guías estrechas o dentro de carcasas donde el espacio es limitado.
- Amplio rango de alimentación: la capacidad de trabajar entre 5 V y 36 V DC lo hace versátil tanto para prototipos de hobby como para maquinaria industrial.
- Robustez mecánica y protección IP67: la carcasa de latón niquelado y el recubrimiento de ABS ofrecen buena resistencia a golpes, vibraciones y a la entrada de polvo y agua.
- Variantes NPN/PNP y NA/NC: la disponibilidad de las cuatro combinaciones facilita la adaptación a diferentes lógicas de control sin necesidad de inversores externos.
- Respuesta rápida suficiente: 0,5 kHz es adecuado para la mayoría de las aplicaciones de conteo y posicionamiento a velocidad moderada.
Aspectos mejorables
- Sensibilidad a metales no férricos: la caída significativa de la distancia de detección para aluminio, cobre o latón puede requerir una reevaluación del posicionamiento o la utilización de sensores capacitivos si se necesita detección de esos materiales.
- Susceptibilidad a ruido electromagnético: en entornos con fuertes campos variables (variadores, soldadores) la salida puede presentar rebotes; un filtrado externo (RC o Schmitt trigger) mejora la inmunidad.
- Necesidad de resistencias externas: aunque lógica, el requisito de pull‑up o pull‑down añade componentes al cableado; una versión con resistencia integrada sería más cómoda para montajes rápidos.
- Rango de frecuencia limitado: para aplicaciones de detección de alta velocidad (por ejemplo, conteo de piezas a >1 m/s) se podría necesitar un sensor con respuesta en el rango de varios kHz.
Veredicto del experto
Tras someter el LJ12A3-4 a pruebas de laboratorio y a condiciones reales de taller, puedo afirmar que cumple con lo prometido en la hoja de datos: detección fiable de metales férricos a 4 mm, construcción robusta y amplia compatibilidad de voltaje. Su principal valor radica en la combinación de tamaño compacto y protección IP67, lo que lo hace idóneo para máquinas de montaje, sistemas de clasificación o incluso proyectos de domótica donde se requiera detectar la presencia de una pieza metálica sin desgaste mecánico.
Si el proyecto implica detección exclusiva de acero o hierro, el sensor es una opción muy recomendable, sobre todo cuando se necesita integrarlo en controladores PLC o microcontroladores comunes. Para aplicaciones que incluyan metales no férricos o que demanden inmunidad alta a ruido, vale la pena considerar un filtrado adicional o evaluar alternativas tecnológicas (capacitivas o de efecto Hall) según el caso concreto. En resumen, el LJ12A3-4 ofrece un buen equilibrio entre prestaciones, precio y durabilidad para la mayoría de tareas de detección inductiva en entornos industriales y de makers avanzados.
