Visión general

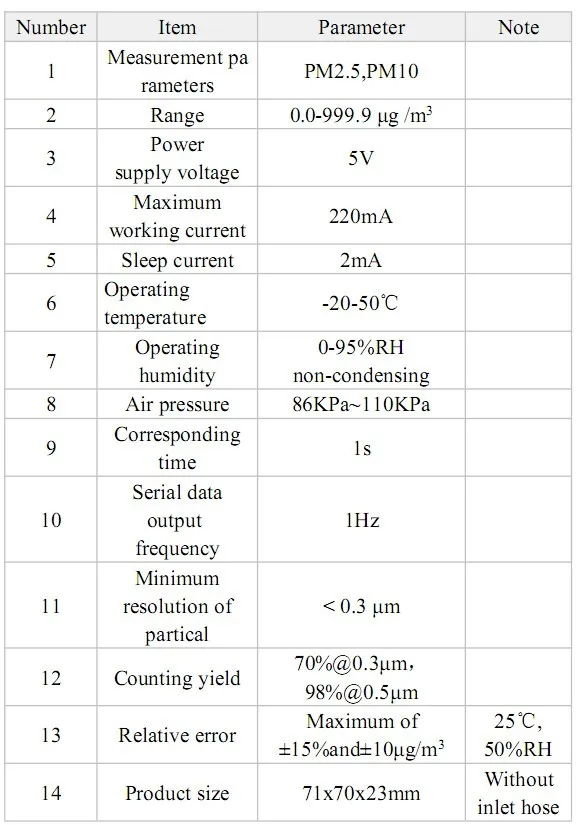

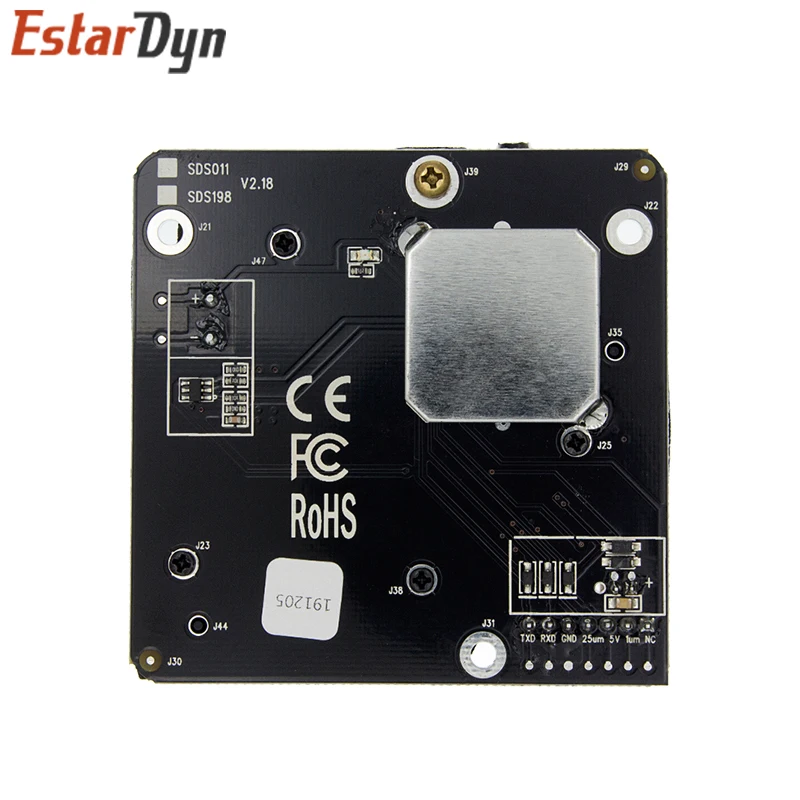

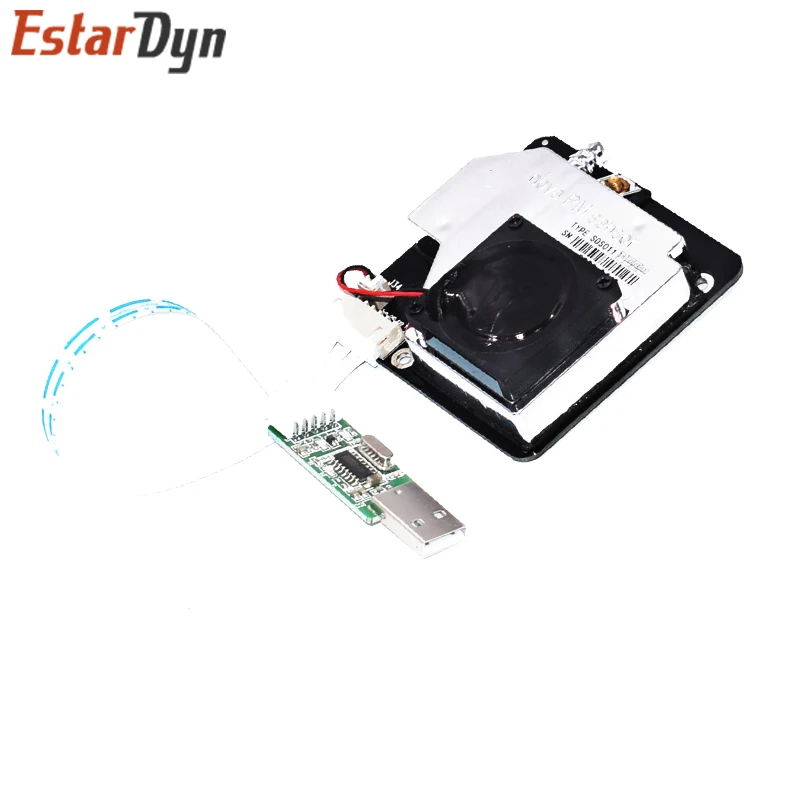

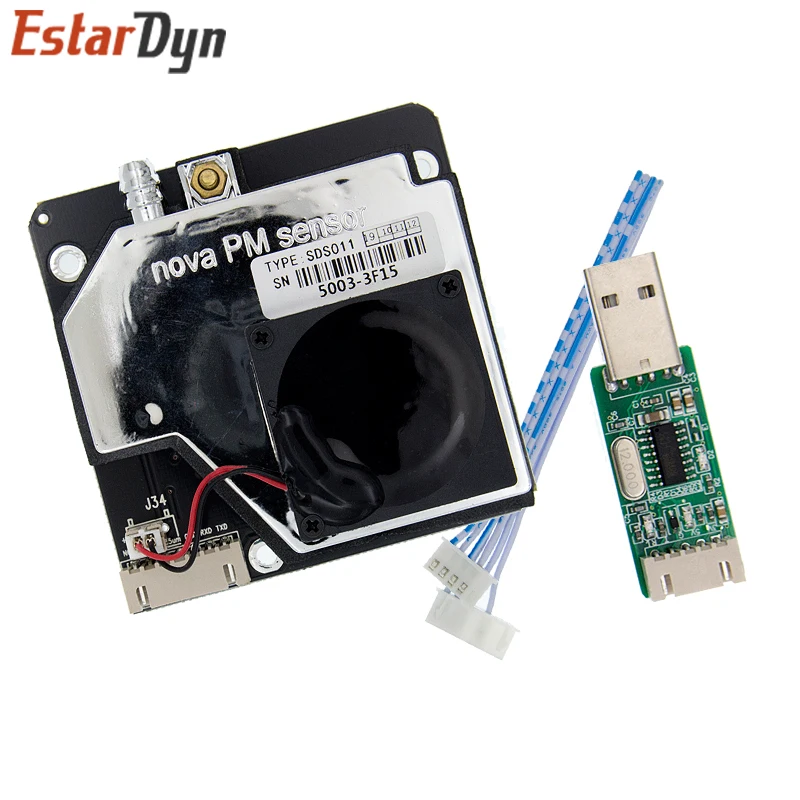

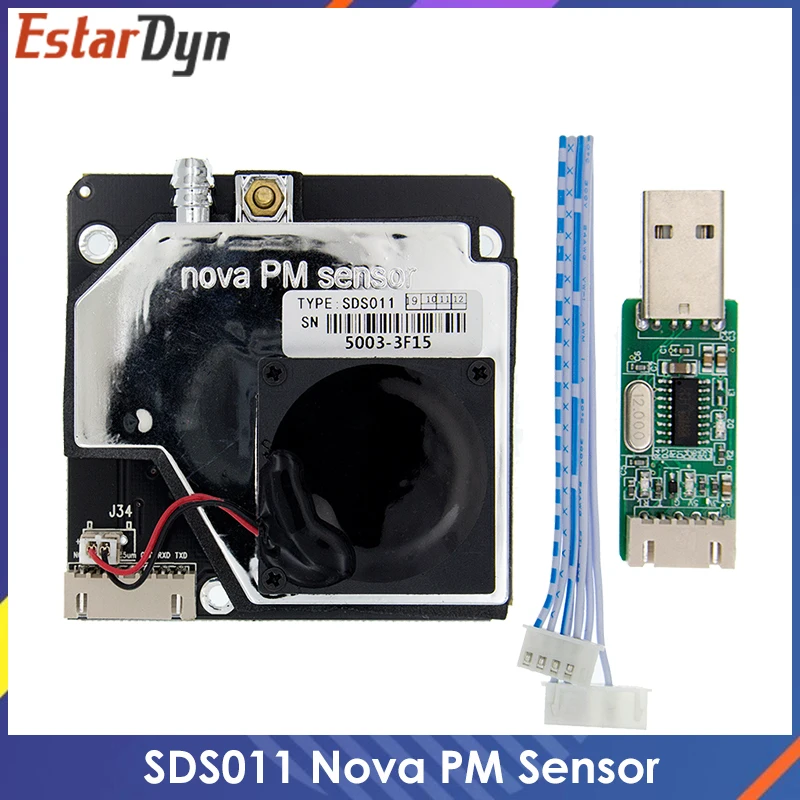

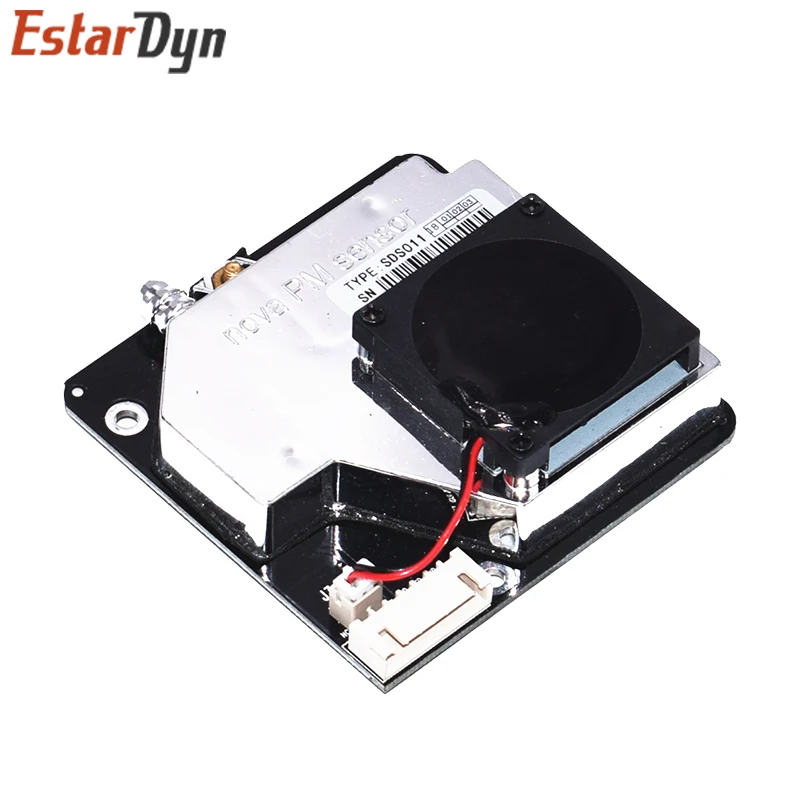

El SDS011 utiliza el principio de dispersión láser, puede obtener la concentración de partículas entre 0,3 y 10 μm en el aire. Con salida digital y ventilador incorporado, es estable y fiable.Características1. Preciso y fiable: detección láser, estable, buena consistencia;2. Respuesta rápida: el tiempo de respuesta es inferior a 10 segundos cuando cambia la escena;3. Fácil integración: Salida UART (o salida IO se puede personalizar), ventilador incorporado;4. Alta resolución: Resolución de 0,3 μg/m3.Ámbito de aplicaciónDetector de PM2.5; Purificador.Principio de funcionamientoUso del principio de dispersión láser:La dispersión de la luz puede ser inducida cuando las partículas pasan por el área de detección. La luz dispersa se transforma en señales eléctricas y estas señales se amplificarán y procesarán. El número y el diámetro de las partículas se pueden obtener mediante análisis porque la forma de onda de la señal tiene ciertas relaciones con el diámetro de las partículas.Parámetros técnicosAcerca de la vida útilLa vida útil es el parámetro clave del sensor de polvo láser. El diodo láser en este sensor tiene una alta calidad y su vida útil es de hasta 8000 horas. Si necesita datos en tiempo real (como el detector), puede usar la configuración predeterminada que mide la frecuencia de 1 vez por segundo. Si la demanda en tiempo real no es alta (como filtro, control de la calidad del aire, etc.), puede utilizar el método de trabajo discontinuo para prolongar la vida útil. Por ejemplo, puede iniciar el sensor durante 30 segundos por minuto. Si tiene algún otro requisito, contáctenos, estamos dispuestos a servir a fabricantes y desarrolladores.Especificaciones del producto

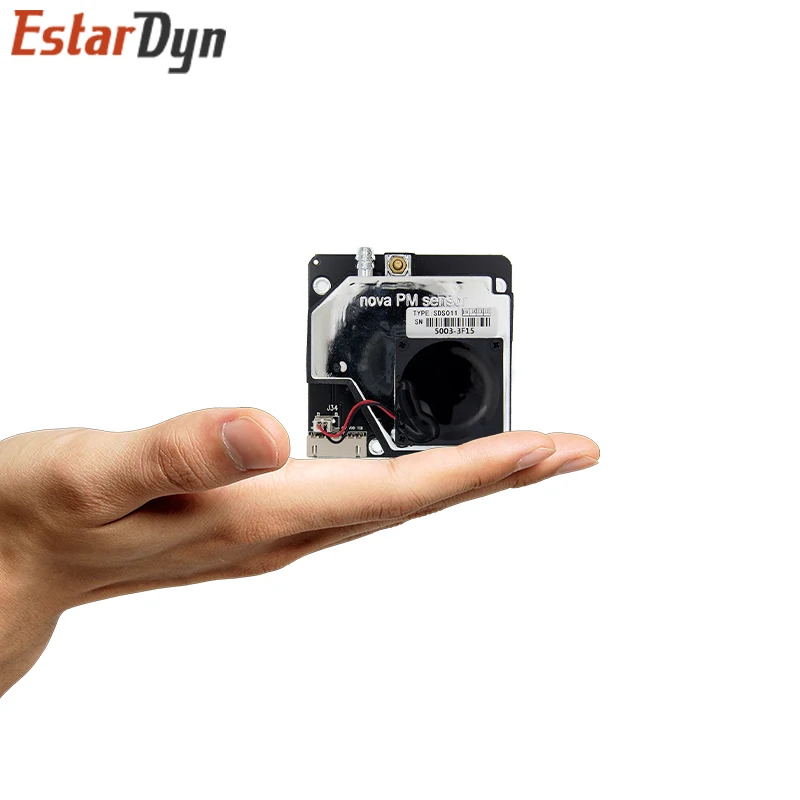

Tamaño del producto L * W * H=71*70*23mm

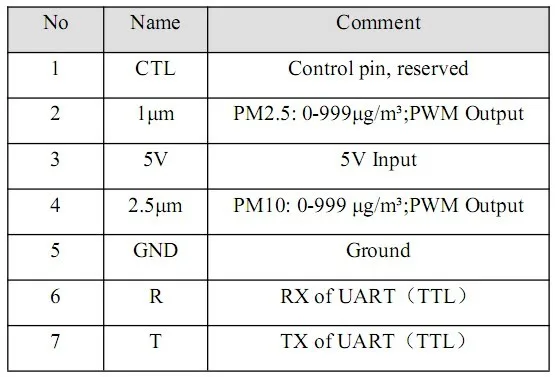

Especificación de interfaz
PD: La distancia entre cada PIN es de 2,54mm.

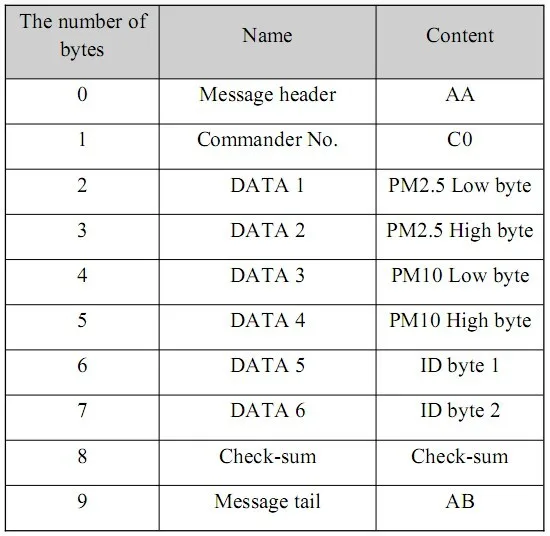

Protocolo de comunicación UARTVelocidad de bits: 9600
Bit de datos: 8
Bit de paridad: NO
Bit de parada: 1
Frecuencia del paquete de datos: 1Hz

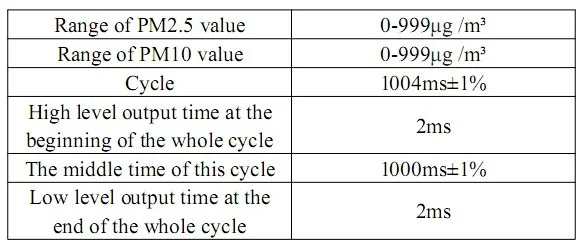

Suma de comprobación: Suma de comprobación=DATA1 + DATA2 +...+ DATA6. Valor PM2.5: PM2.5 (μg /m3)=(PM2.5 byte alto * 256) + byte bajo PM2.5)/10 Valor PM10: PM10 (μg /m3)=(PM10 byte alto * 256) + byte bajo PM10)/10 Descripción de salida PWM
