Descripción
Nota:
¿Cuál es la diferencia entre S700-B y S700 V2?
Hay una radiación solar total en S700-B reemplazó el sensor de intensidad de luz en S700 V2,
otras funciones son las mismas que el S700 V2.
Medición integral de 7 parámetros

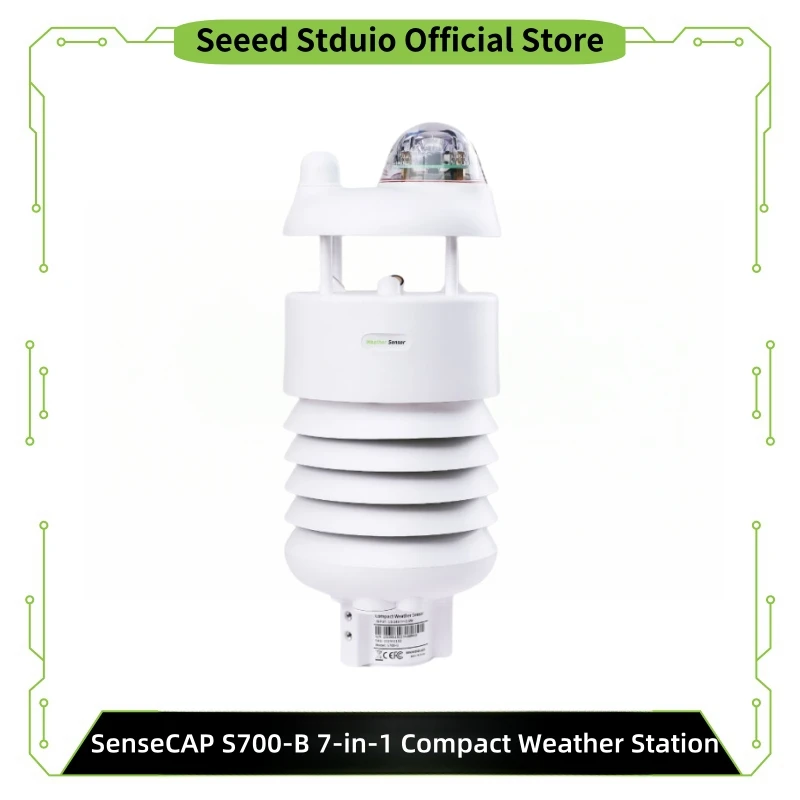

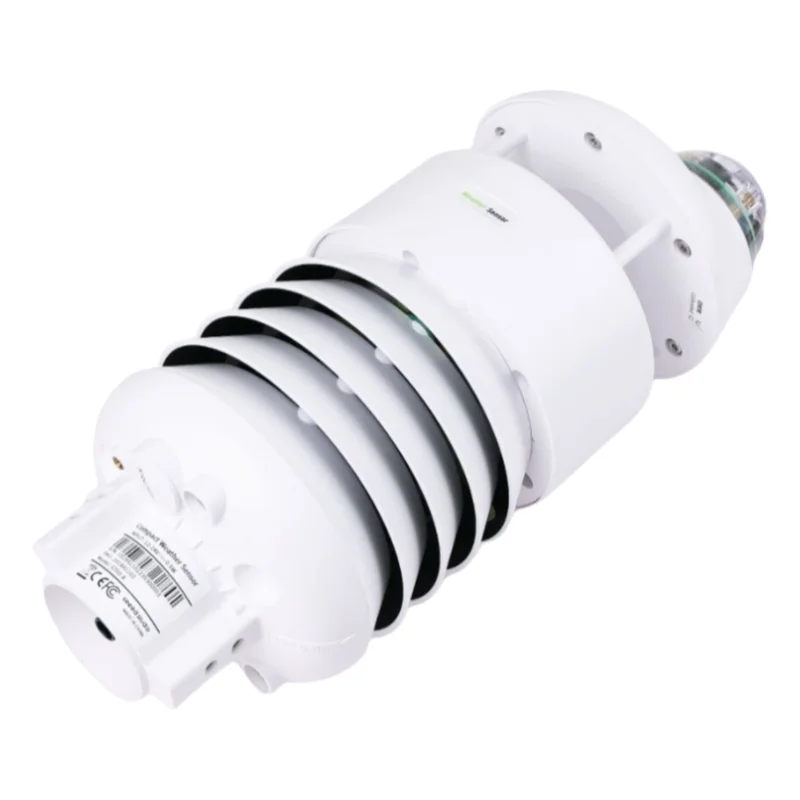

El S700-B está equipado con múltiples sensores que miden parámetros cruciales para recopilar una gran cantidad de datos ambientales, incluida la temperatura del aire, la humedad relativa, la presión barométrica, la radiación solar total, la duración del sol, la intensidad de la percipitación, la velocidad del viento y la dirección del viento.
Diseño de nivel industrial
Amplio rango de temperatura de funcionamiento de -40°C a +85°C y alta clasificación de protección IP66
Interfaz de salida versátil
El S700-B ofrece 2 interfaces de salida comunes y confiables, a saber, RS485 (compatible con el protocolo MODBUS-RTU) y SDI-12.
Sistema de calefacción controlado termostáticamente
Este sistema de calefacción se controla termostáticamente, lo que garantiza que el dispositivo pueda mantener su estado de funcionamiento normal y capacidades de medición precisas a temperaturas extremadamente frías.
Potentes componentes
Cable largo para montaje: Se proporciona un cable de 3 metros para montaje en poste,
Escudos que mejoran la precisión: Están equipados escudos contra la radiación que minimizó el impacto de factores externos en las lecturas del sensor.

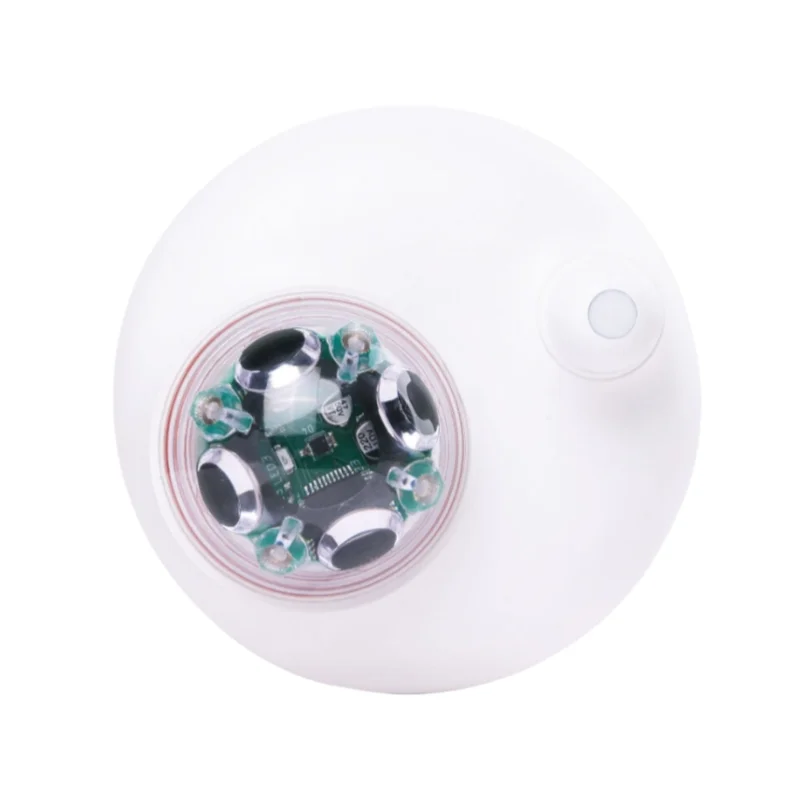

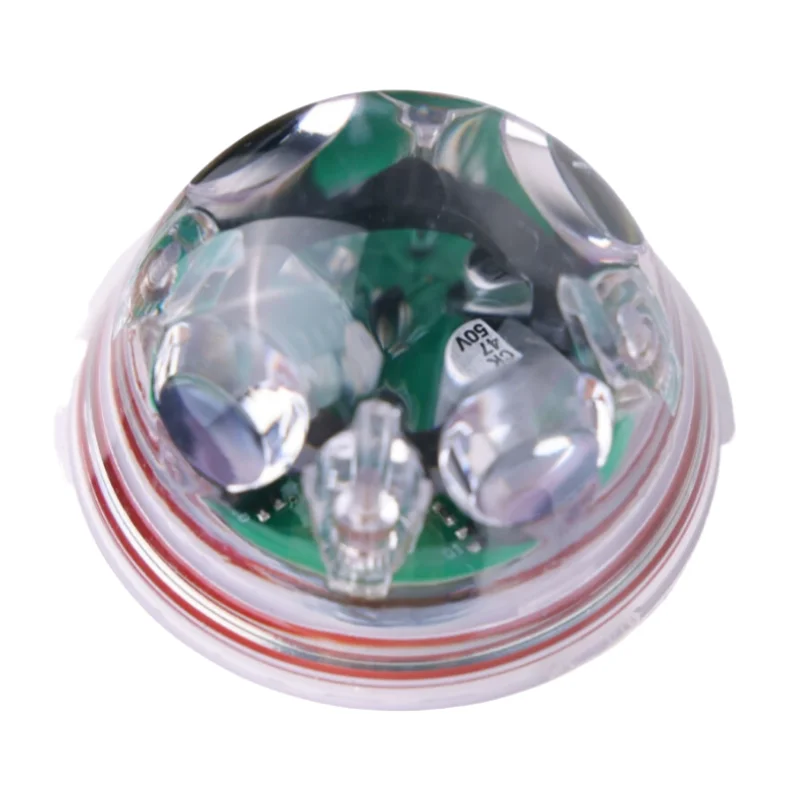

Sensores de viento avanzados: Utiliza sensores ultrasónicos de velocidad y dirección del viento sin componente móvil.Este diseño con estructura a prueba de aves no sólo reduce el riesgo de desgaste mecánico sino que también mejora la durabilidad y precisión de la medición del viento.
Rendimiento de prueba confiable y de alto estándar
Especificación general
Especificación
Parámetro
Parámetros de medición
Temperatura del aire(℃)
Humedad relativa(%)
Presión barométrica (Pa)
Radiación solar global (W/m2)
Duración del sol (h)
Intensidad de percepción (mm/h)
Velocidad del viento (m/s)
Dirección del viento(°)
Interfaz
Conector M12
Protocolo de comunicación
RS485 (Modbus-RTU)/SDI-12/ASCII
Fuente de alimentación
12V ~ 24V
24V (fuente de alimentación de calefacción)
Consumo de energía
0,6 W (calefacción 21 W)
Longitud del cable
3m
Condición ambiente
Clasificación IP
IP66
Temperatura de operación
-40°C ~ + 85°C
Humedad
0 ~ 100% RH (sin condensación)
Mecánico
Dimensión
140x140x350mm
Peso
1580 gramos
Parámetros técnicos
Parámetro de medición
Principio
Gama
Tiempo de respuesta
Resolución
Espectro de respuesta
Precisión
Deriva anual
Tiempo de estabilidad
Temperatura del aire(℃)
-
- 40°C ~ + 85°C
-
0.01 ℃
-
± 0.1℃
-
-
Humedad relativa(%)
-
0 ~ 100% HR
-
0,01 % de humedad relativa
-
± 1,5% de humedad relativa
-
-
Presión barométrica (Pa)
-
300 ~ 1250 hPa
-
10 Pa
-
± 50 Pa
-
-
Intensidad de percepción (mm/h)
Óptico
0 ~ 200 mm/h
-
0,2 mm/h
-
± 10%
-
-
Velocidad del viento (m/s)
Ultrosónico
Rango estándar de 0~60 m/s
Rango ampliado de 0~75 m/s
Alcance de resistencia de hasta 80 m/s
-
0,1 m/s
-
±0,3 m/s(≤10 m/s);
±3% (10m/s ~ 50m/s)
±5% ( 50m/s)
-
-
Dirección del viento(°)
Ultrosónico
0 ~ 360 °
-
0.1°
-
± 3.0°
-
-
Radiación solar global (W/m2)
fotoeléctrico
0~2000Ancho/m2
=1S
1Ancho/m2
300~1100 nm
±3%
menos del 3%
=1S
Duración del sol (h)
fotoeléctrico
0~6553,5 h
=100 ms
0,1 h
300~1100 nm
±3%
menos del 3%
=1S
Conexión de cables

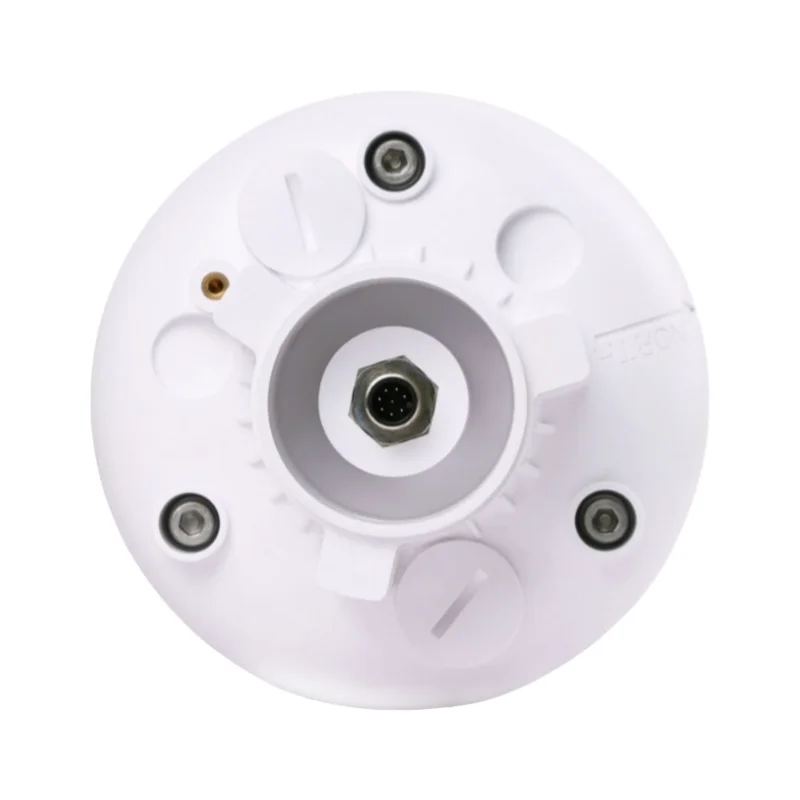

El equipo utiliza conectores M12 con una especificación de 8 núcleos.Los cables de 8 colores diferentes se utilizan para suministrar energía al equipo y para la comunicación de datos.
La salida del cable inferior es de 3m.Hay un cable de seis núcleos, incluidos cables en colores blanco, marrón, verde, amarillo, gris, rosa, azul y rojo.
La serie SenseCAP ONE admite la conexión a varios dispositivos de adquisición de datos, controladores lógicos programables (PLC) o computadoras host a través de protocolos RS485, ASCII y SDI-12.
