Descripción
Descripción

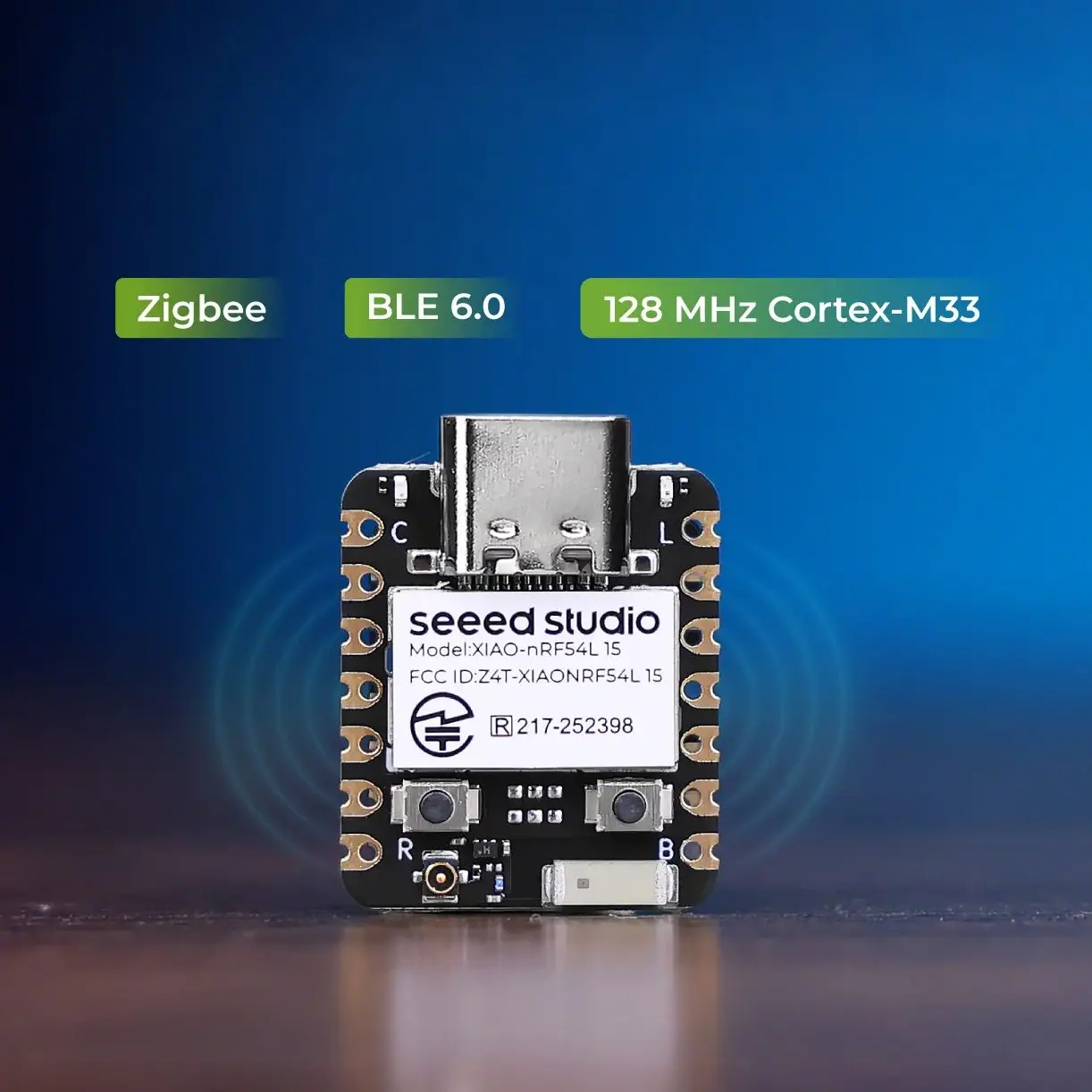

XIAO nRF54L15 es una placa de desarrollo potente pero compacta creada alrededor del SoC nRF54L15 de Nordic, que presenta un núcleo Arm Cortex-M33 de 128 MHz con NVM de 1,5 MB.Esta placa del tamaño de un pulgar destaca en aplicaciones modernas de IoT con conectividad inalámbrica integral que incluyen protocolos BLE 6.0, Matter, ThreadandZigbe.
Con un consumo de energía ultrabajo, es ideal para dispositivos IoT que funcionan con baterías.
La placa pequeña ofrece 16 GPIO, interfaz USB tipo C y capacidades de carga de batería integrada.
Las características de seguridad mejoradas garantizan una protección sólida para las implementaciones de IoT.
Los desarrolladores pueden aprovechar el NordicnRF Connect SDK y PlatformIO con la compatibilidad con Zephyr RTOS para flujos de trabajo de desarrollo eficientes.
Características
Potente SoC con conectividad y seguridad avanzadas
XIAOnRF54L15fabricado en el SoC nRF54L15 de Nordic con un núcleo Cortex-M33 de brazo de 128 MHz (1,5 MB NVM) y un coprocesador de seguridad RISC-V dedicado.Estos dispositivos admiten múltiples protocolos inalámbricos, incluidos BLE 6.0, Matter, Thread y Zigbee (IEEE 802.15.4-2020).También cuenta con un nuevo modo de 4 Mbps para protocolos patentados de 2,4 GHz.Y es compatible con los principales ecosistemas como Amazon Sidewalk, Apple Find My y Google Find My Device a través de nRF Connect SDK.Las características de seguridad integrales incluyen arranque seguro, actualizaciones seguras de firmware, almacenamiento seguro, entorno de ejecución confiable habilitado para TrustZone, aceleración criptográfica con protección de canal lateral y detección de manipulaciones, lo que garantiza una protección sólida para las implementaciones de IoT.
Eficiencia energética ultrabaja
XIAO nRF54L15 está optimizado para aplicaciones alimentadas por baterías de larga duración, aprovechando la eficiencia líder en la industria del SoC nórdico nRF54L15 (0,6uA en el modo Sistema APAGADO del chip) y un circuito de carga de batería integrado.Actualmente se verifican la precisión de los datos finales del consumo de energía a nivel de la placa y se anunciarán pronto.
Experiencia de desarrollo optimizada
El soporte completo para Nordic nRF Connect SDK y PlatformIO (Zephyr) permite flujos de trabajo de desarrollo integrados eficientes.(Nota: Arduino IDE no es actualmente compatible)
Diseño listo para la producción con soporte para PCBA
XIAO nRF54L15 presenta un diseño SMD (dispositivo de montaje en superficie) optimizado para la producción con orificios de sello estandarizados, lo que lo hace perfecto para la integración de PCBA (montaje de placa de circuito impreso) comercial.A través de nuestro programa de patrocinio Fusion PCBA, no solo puede disfrutar de los precios unitarios más bajos para todos los módulos XIAO de nuestra Biblioteca Fusion Open Parts, sino que también fabrica y escala sus diseños de PCBA basados en XIAO a bajo costo (30% de descuento) con GRATIS Diseño para servicios de consultoría de fabricación, agilizando su viaje desde el prototipo hasta la producción.
Nota:El manual de usuario XIAO SoM controla todos los materiales de hardware y software de XIAO, proporcionando pautas profesionales de diseño de productos para ayudarlo a acelerar la identificación.información.
Especificación
Nombre del producto
Ver Estudio XIAO nRF54L15
Vered Studio XIAO nRF54L15 Sense
XIAO nRF52840: la pequeña placa Arduino admite Bluetooth 5.0
XIAO nRF52840: la pequeña placa Arduino admite Bluetooth 5.0
Conjunto de chips
nRF54L15 SoC inalámbrico de potencia ultrabaja - nordicsemi.com
nRF52840 - SoC Bluetooth 5.4 - Nordicsemi.com
Procesador
brazo® Cortex®-M33 128MHz
brazo® Cortex®-Procesador M4 de 32 bits con FPU de 64 MHz
Coprocesador RISC-V 128 MHz
RAM
256 KB
256 KB
Flash
Memoria no volátil de 1,5 MB (NVM)
1 MB de Flash interno + 2 MB de Flash externo
Interfaz
16 pines GPIO (PWM)
14x pines GPIO (PWM)
11x Pin GPIO (PWM)
16 pasadores digitales.
14x Pin Digital
11x Pin Digital
6x Pin Analógico
6x Pin Analógico
6x Pin Analógico
2x I2C
1x I2C
1x I2C
1x UART
1x UART
1x UART
2x SPI
2x SPI
1x SPI
1x NFC
1x NFC
1x NFC
A bordo
1x LED de usuario (1 color)
1x LED de usuario (3 colores)
1x LED de carga (indicador de carga de la batería)
1x LED de carga (indicador de carga de la batería)
1x botón de reinicio
1 antena BlueTooth
1x botón de usuario
1x botón de reinicio
1x antena cerámica integrada
1x antena cerámica integrada
1x conector IPEX4 (para antena externa)
/
/
1x IMU de 6 ejes
/
1x IMU de 6 ejes
1 micrófono PDM.
1 micrófono PDM.
Conectividad inalámbrica
Bluetooth LE 6.0 (incluye sonido de canal)
Bluetooth LE 5.2
Malla Bluetooth
Malla Bluetooth
NFC
NFC
Hilo
Hilo
Zigbee
Zigbee
Asuntos
Asuntos
Acera de Amazon
Protocolos patentados de 2,4 GHz
Protocolos patentados de 2,4 GHz
/
Entrada de energía
Tipo C: 5V
Batería: 3,7 V
Modo de bajo consumo
Los resultados de la prueba se finalizarán pronto.Por favor, mantente sintonizado.
5uA
Software
Compatibilidad
SDK de conexión nRF nórdico
IDE de Arduino
PlataformaIO
PlataformaIO
Zefyr RTOS
MicroPythón
/
CircuitoPython
/
Zefyr RTOS
Trabajando
Temperatura
-40°C a 105°C
-40 a 85°C

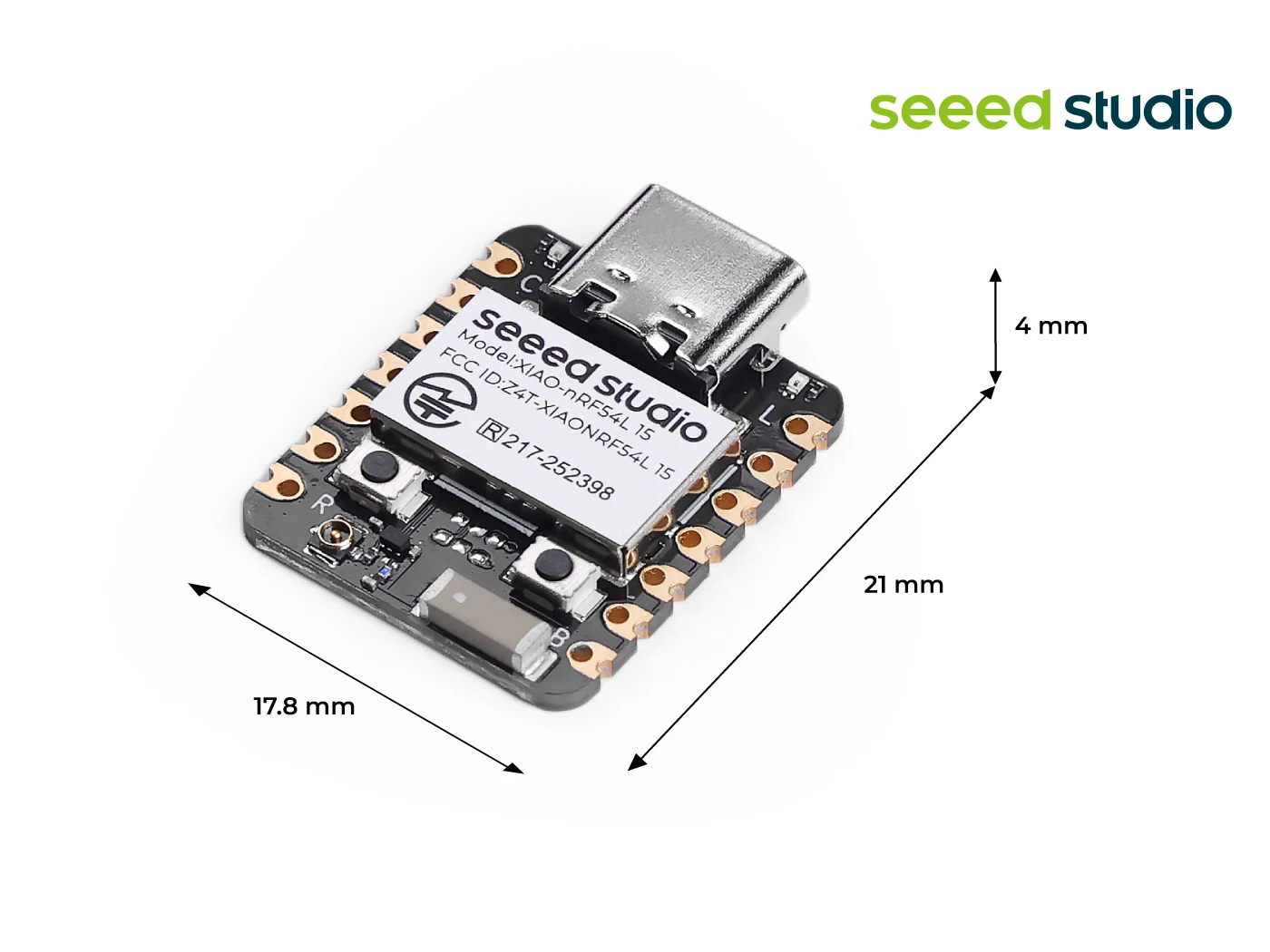

Dimensiones
21x17,8mm
Varientes
Ver Estudio XIAO nRF54L15| Pequeña placa de desarrollo BLE con potencia ultrabaja
El paquete de 3 unidades estará disponible pronto.Manténgase sintonizado.
Vered Studio XIAO nRF54L15 Sense| Detección compacta de movimiento y sonido en una placa BLE
El paquete de 3 unidades estará disponible pronto.Manténgase sintonizado.
Vered Studio XIAO nRF52840 (Precoldado)
Vered Studio XIAO nRF52840 (3PCS)
Vered Studio XIAO nRF52840 (Precoldado)
Vered Studio XIAO nRF52840 (3PCS)
Descripción general del hardware

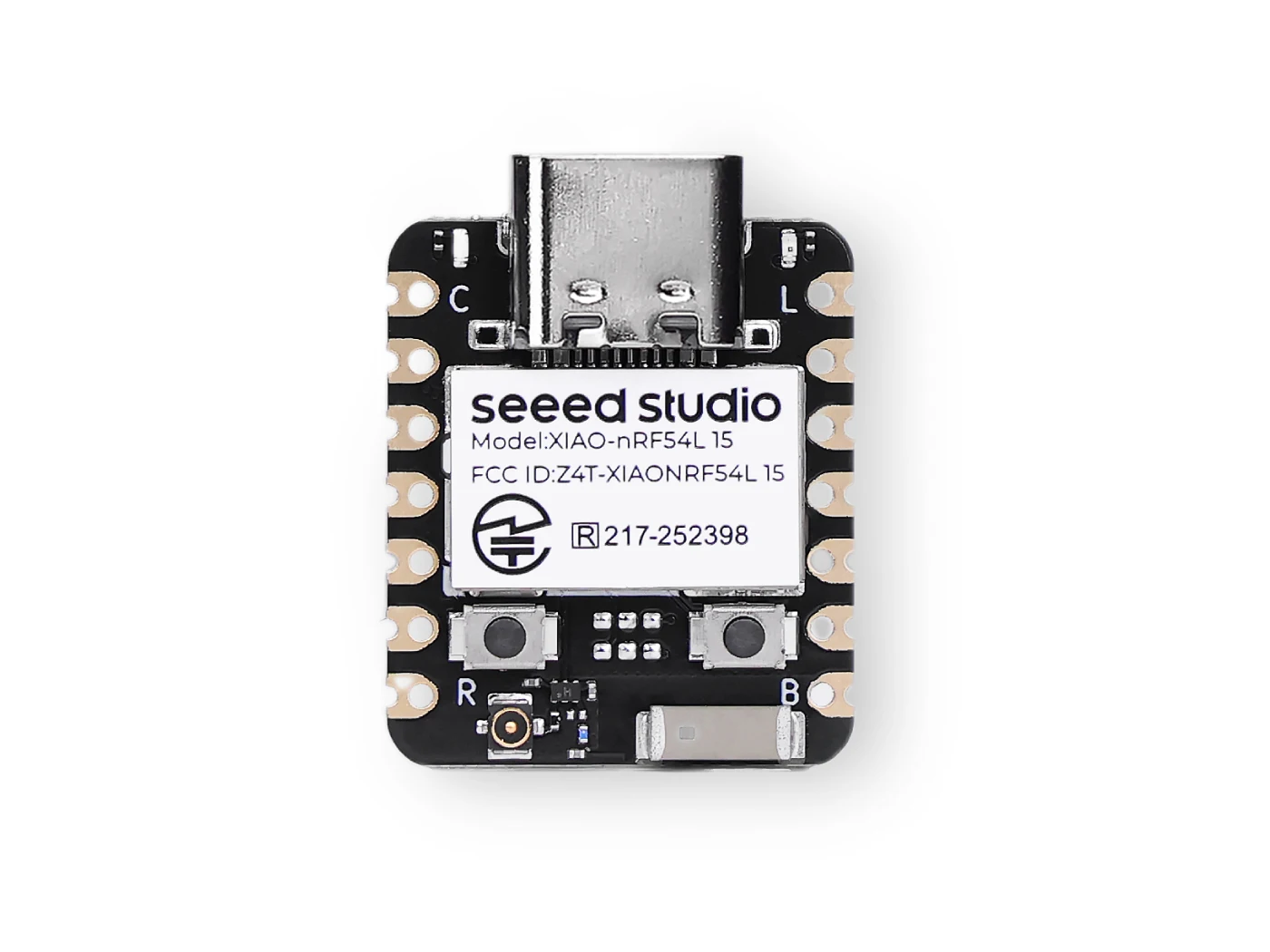

●ANTERIOR

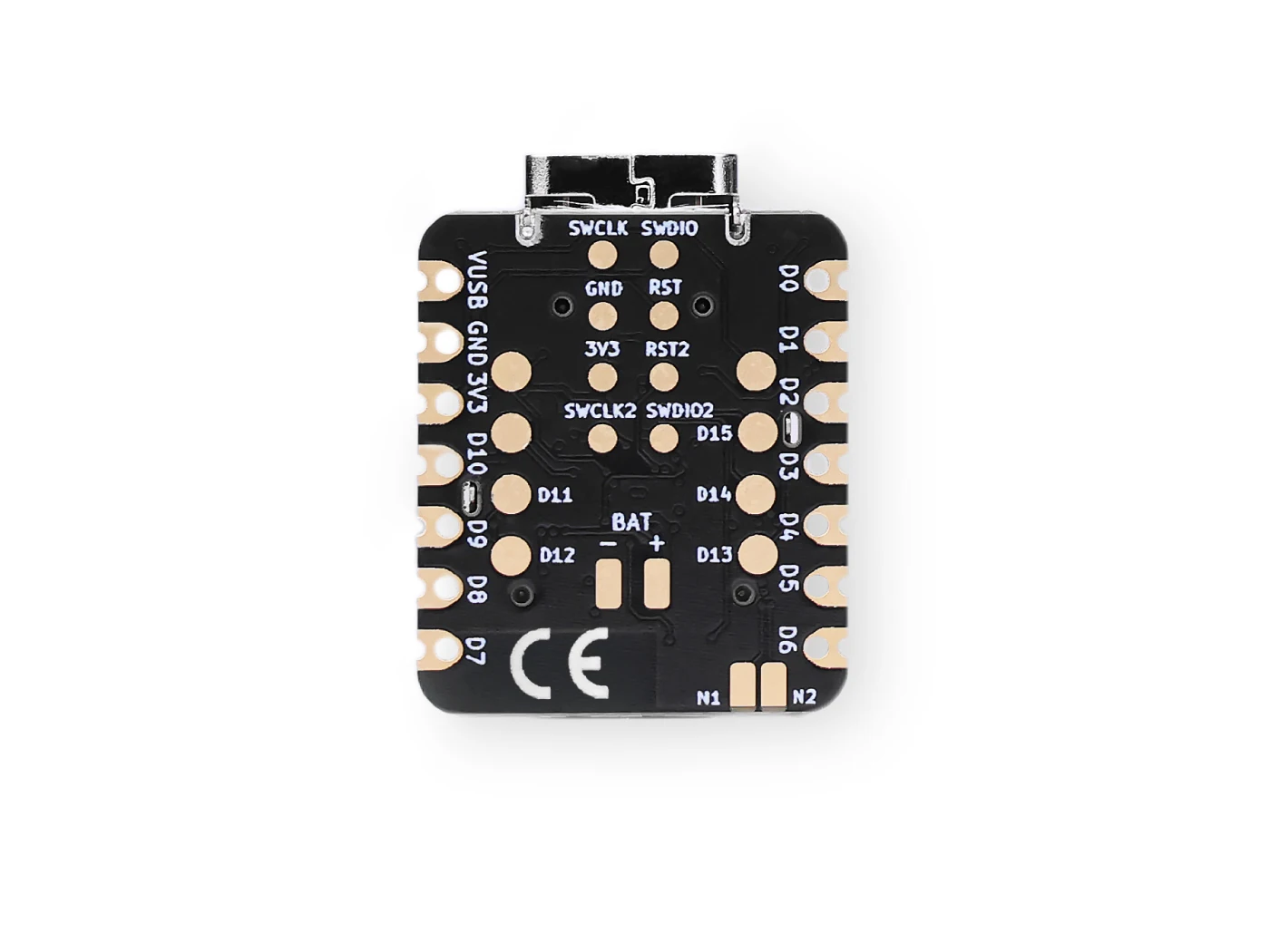

●ESPALDA

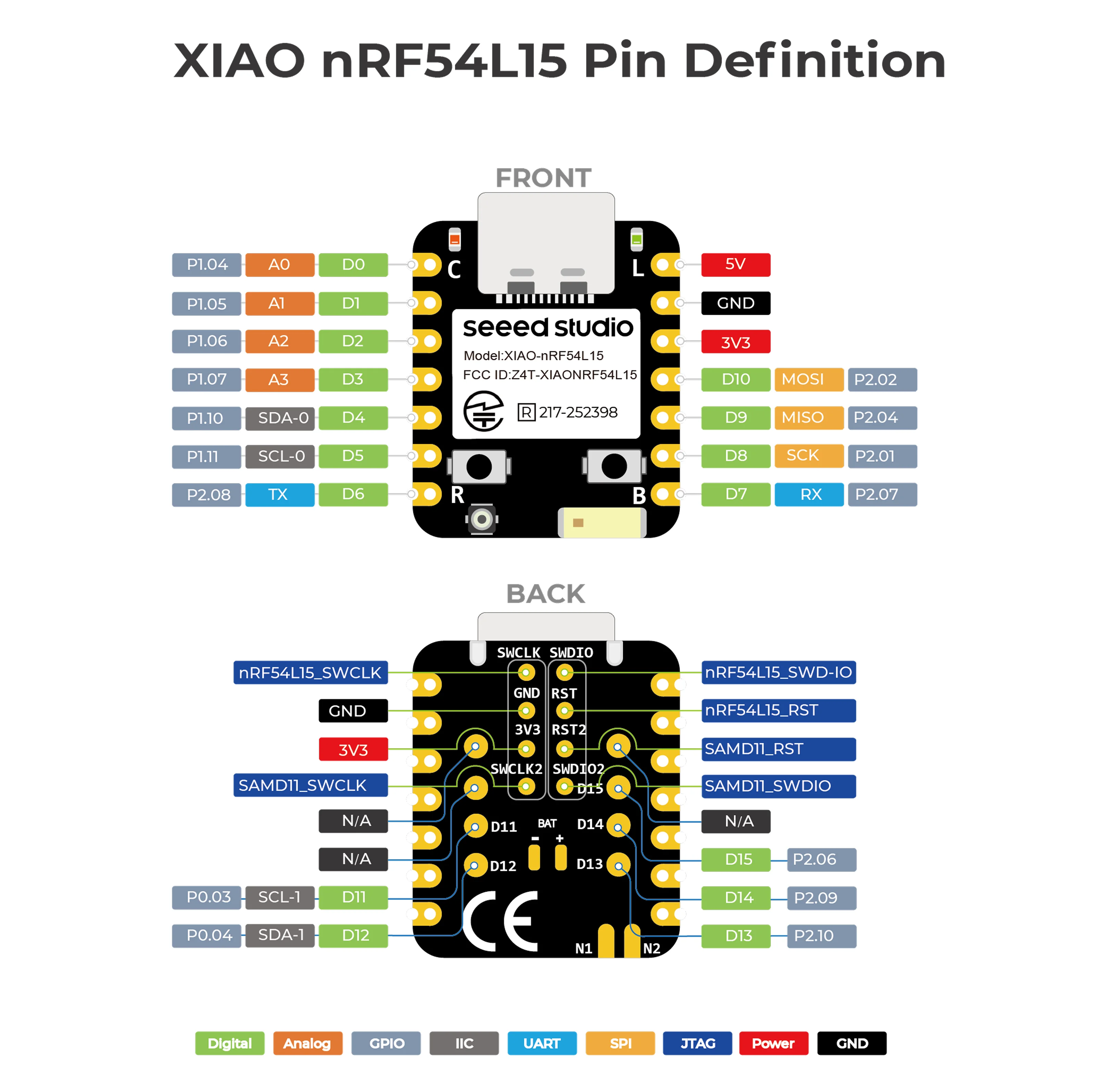

●PinOut
Aplicaciones
●Usables de última generación
Cree rastreadores de salud compactos con batería de larga duración o desarrolle soluciones de pago portátiles seguras utilizando su NFC integrado y sus funciones de seguridad avanzadas.
●Centros seguros para el hogar inteligente
Construya un enrutador Matter-Thread seguro y confiable o un puente multiprotocolo que unifica varios dispositivos domésticos inteligentes en una red confiable.
●Sensores industriales IoT (IIoT)
Desarrolle sensores industriales inteligentes que realizan TinyML en el dispositivo para mantenimiento predictivo, al tiempo que garantizan la integridad de los datos y la seguridad del dispositivo con su protección de nivel de hardware.
●Prototipos avanzados
Funciona como una herramienta de desarrollo versátil para depurar redes multiprotocolo o crear rápidamente diseños a prueba de conceptos para productos inalámbricos seguros y de bajo consumo.
Lista de piezas
Vered Estudio XIAO nRF54L15 X1
Conector de 7 pines (2,54 mm) X2
