DETALLES DEL PRODUCTO
El Grove - Sensor de distancia ultrasónico es un transductor ultrasónico que utiliza ondas ultrasónicas para medir la distancia.Puede medir de 3 cm a 350 cm con una precisión de hasta 2 mm.Es un módulo ultrasónico perfecto para medición de distancia, sensores de proximidad y detectores ultrasónicos.
Características
🌱Amplia gama de soporte de voltaje:
en el rango de 3,2 V ~ 5,2 V, compatible con 3,3 V / 5 V, y se puede conectar directamente a la E/S de Raspberry Pi
🌱Ahorre recursos de E/S:
Solo se necesitan 3 pines, la transmisión y recepción de señales ocupan un pin de E/S a través de la multiplexación por división de tiempo.
🌱Amplio rango de medición:3cm ~ 350cm
🌱Fácil de usar:compatible con puerto Grove, solo plug-and-play
🌱Documentos completos y bibliotecas proporcionados para Arduino, Python y Codecraft
Descripción
Este módulo tiene un transmisor ultrasónico y un receptor ultrasónico para que puedas considerarlo como un transceptor ultrasónico.Familiar con el sonar, cuando la onda ultrasónica de 40 KHz generada por el transmisor encuentra con el objeto, la onda sonora se emitirá y el receptor podrá recibir la onda ultrasónica reflejada.Sólo es necesario calcular el tiempo desde la transmisión hasta la recepción, y luego multiplicar la velocidad del sonido en el aire (340 m/s) para calcular la distancia desde el sensor hasta el objeto.
¿Cómo funciona el sensor de distancia ultrasónico?
Aquí hay un simple ejemplo de cómo funciona un sensor ultrasónico para medir la distancia:
En primer lugar, el transmisor (pin de disparo) envía una onda sonora
El objeto recoge la onda, reflejándola en el sensor.
El receptor (pin de eco) lo recoge
En comparación con los módulos ultrasónicos tradicionales HC-SR04, el sensor de distancia ultrasónico Grove - integra una microcomputadora de un solo chip, y la señal de transmisión y la señal de recepción comparten un pin mediante multiplexación por división de tiempo, por lo que solo se ocupa un pin de E/S.Otra diferencia es que HC-SR04 solo admite voltaje de 5 V, mientras que Grove - El sensor de distancia ultrasónico admite 5 V y 3,3 V.Como sabemos, las E/S de Raspberry pi solo admiten 3,3 V.Por lo tanto, Grove - El sensor de distancia ultrasónico se puede conectar directamente a las E/S del Raspberry Pi, pero HC-SR04 necesita utilizar un circuito de conversión de voltaje.

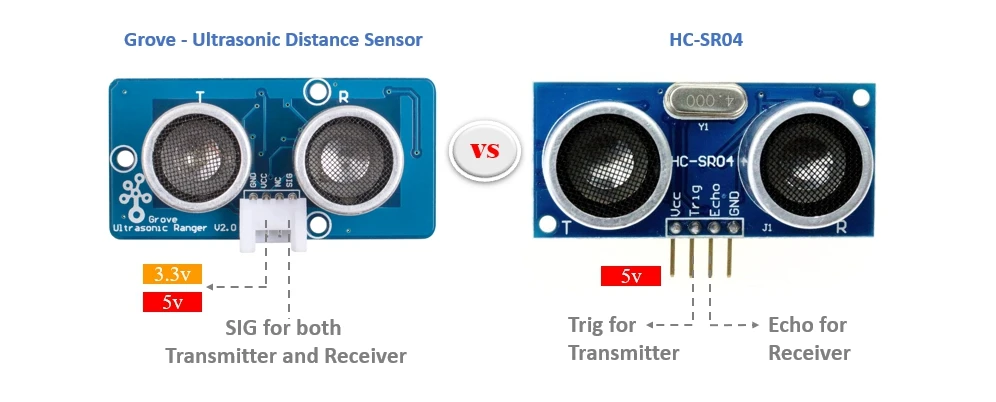

Grove - Sensor de distancia ultrasónico vs HC-SR04
Además, proporcionamos documentos y bibliotecas completos para Arduino, Python y Codecraft para que pueda utilizar el sensor de distancia ultrasónico Grove con Arduino y Raspberry pi fácilmente.Amplio rango de voltaje, pin de E/S único, conector Grove plug and play, hacemos todo lo posible para que este módulo sea más fácil de usar y reducir su trabajo.
Aplicaciones
Medición de distancia
Detector ultrasónico
Alarma de proximidad
Coche inteligente
Demostración

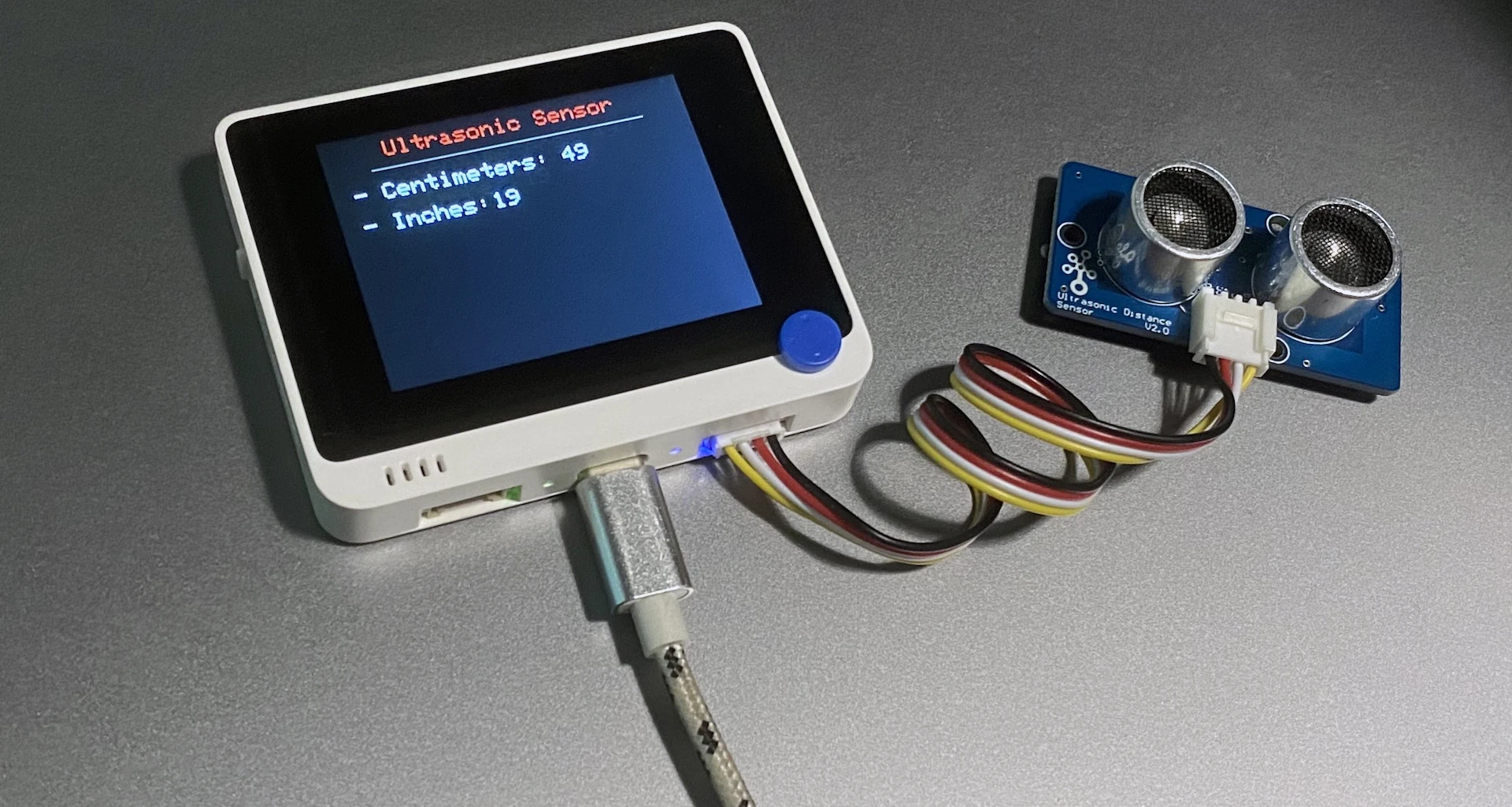

Actualizamos el código de soporte y ejemplo para ayudarle a conectar y reproducir el sensor de distancia ultrasónico con Wio Terminal.
Descripción general del hardware
Lista de piezas
Grove - Ranger ultrasónico*1
