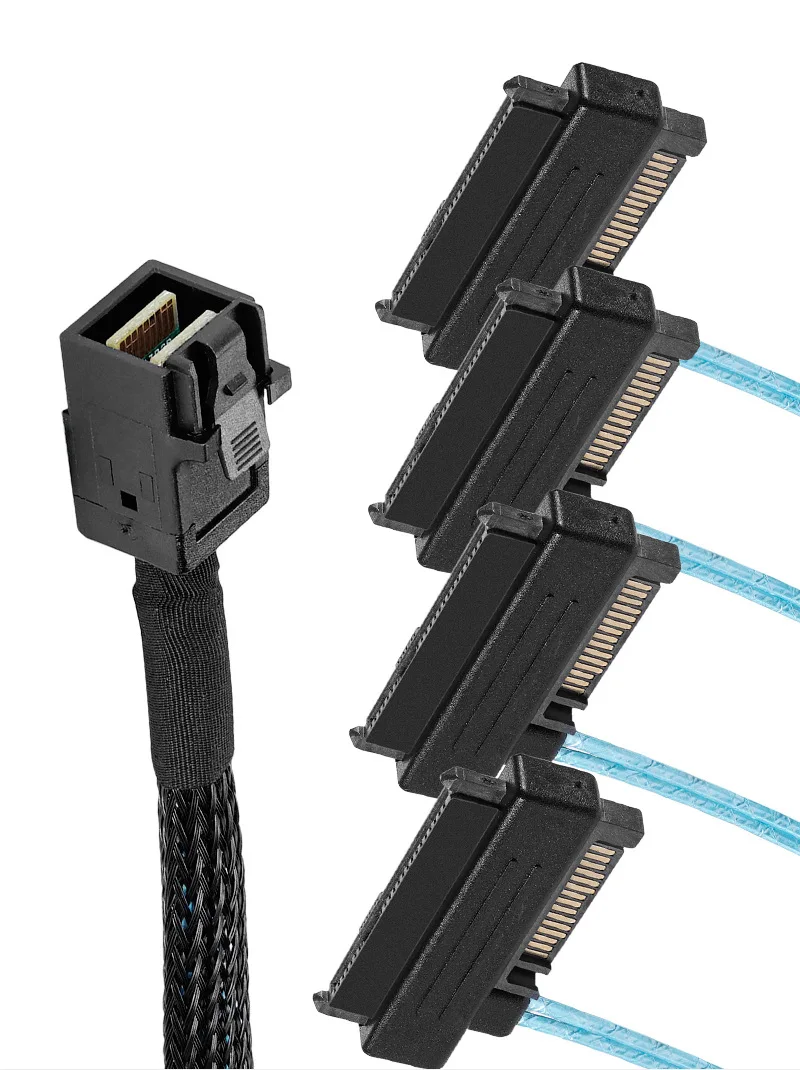

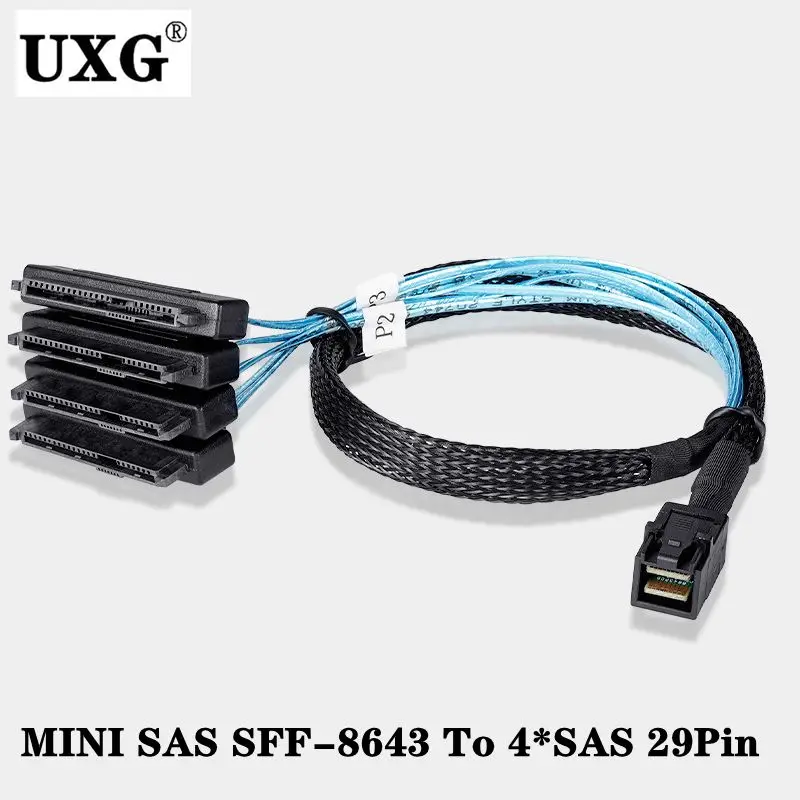

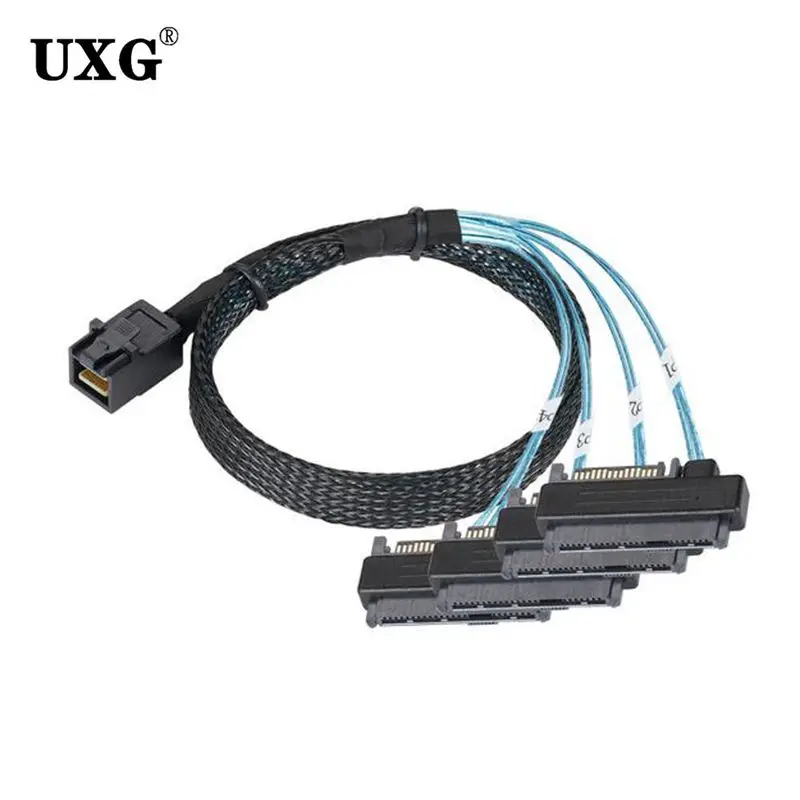

SAS-Cables SATA de SFF-8643 a 4 SFF-8482, miniconector SAS HD a 4 de 29 Pines, con puerto de alimentación SAS de 15 Pines, 12 GB/S

Interno
Conectores mini SAS de 2 a (4) de 29 pines con alimentación de corriente.
Conectar un controlador SAS () a 4 discos SAS (SFF-8482)

Tenga en cuenta:

Que el Mini SAS () es el host, 4 SAS 29 (1) es el objetivo,
Mini SCSI conectado en serie interno X4 () a (4) x1 (1) (1)
Cables de salida SCSI conectados en serie (basados en controlador)

Antes
Si compra este cable, asegúrese de que el Mini SAS () en su
Placa base o controlador RAID. Si el Mini SAS () de su
Plano posterior, este cable no funcionará con ellos

Mini SAS (SFF-8643) se conecta al controlador, 4 SAS se conecta al HDD (disco duro)

Aplicaciones:

Datos/comunicaciones

1.RAID (matriz redundante de discos independientes)

2. Estaciones DE TRABAJO

3. Servidor de montaje en rack

4. Servidores

5. Rac de almacenamiento

Características y beneficios

1. Velocidad de transmisión 12 Gbps.

2. Cumple con la especificación SAS3.0.

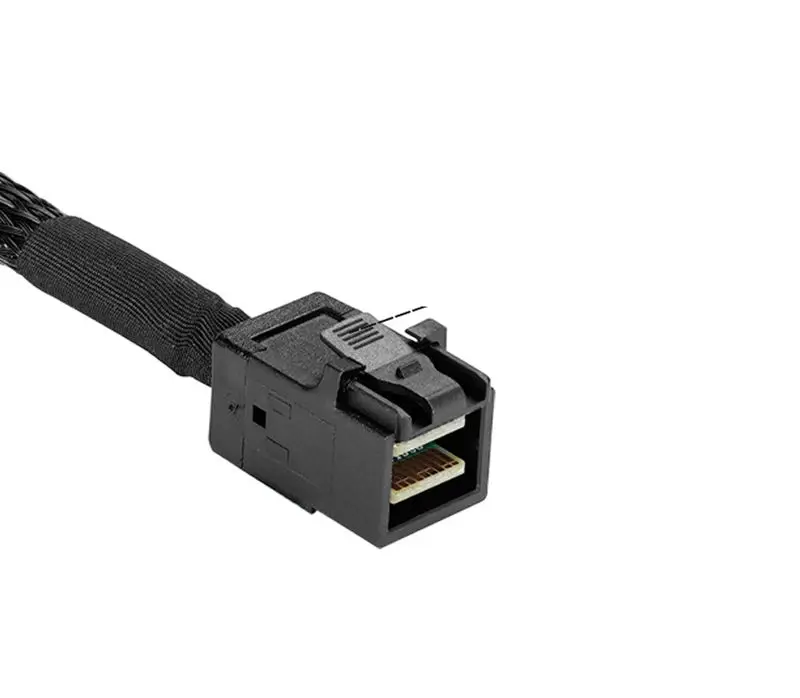

• Lado 1: Mini SAS interno (2/2)

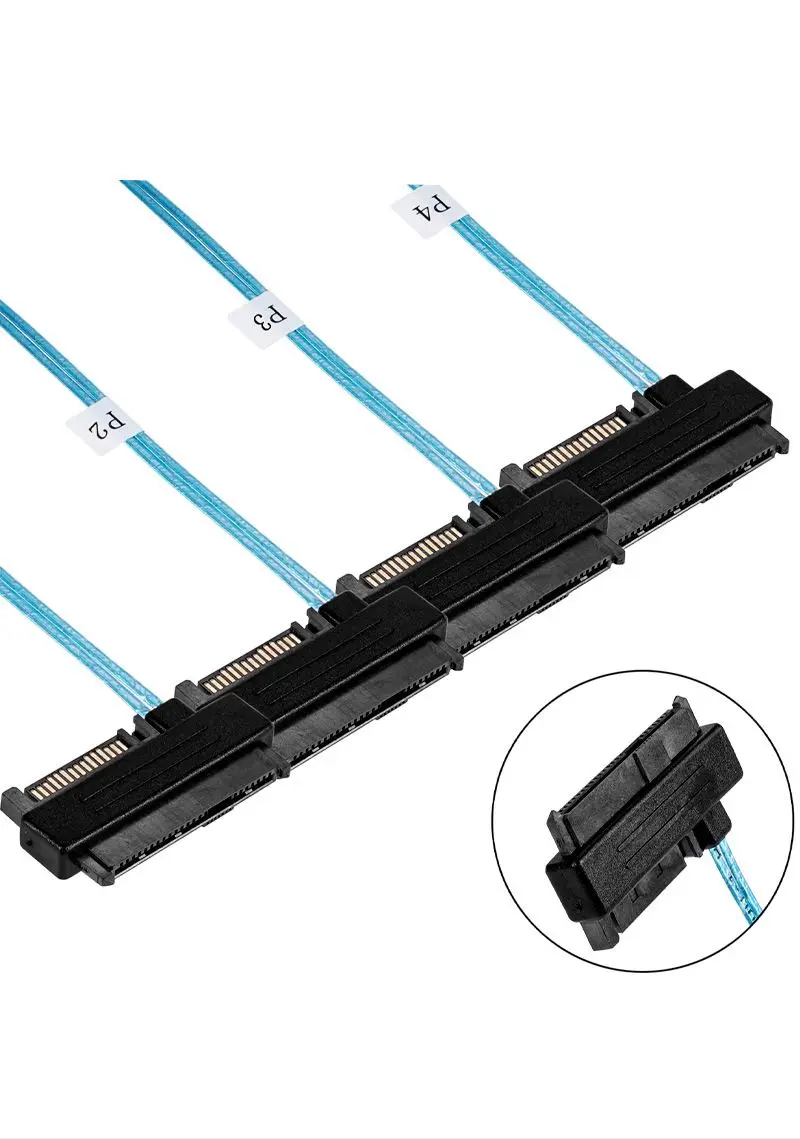

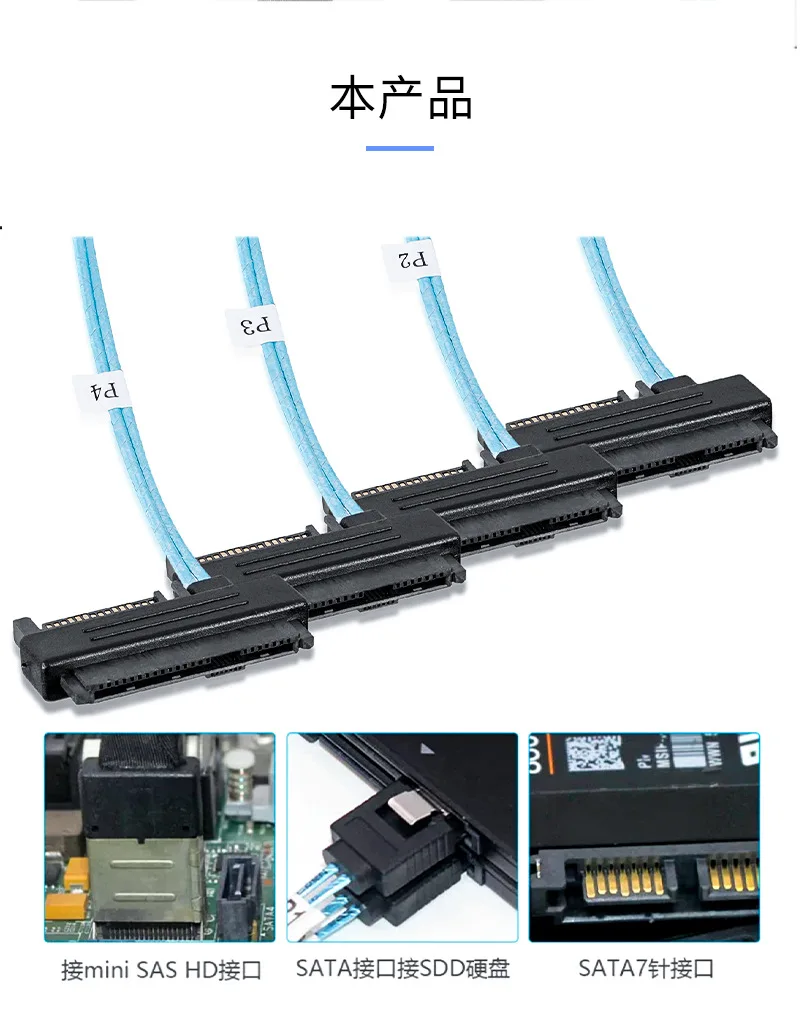

• Lado 2: 4 conectores de 29 pines con puerto de alimentación SAS de 15 pines.

• Cable: 30AWG

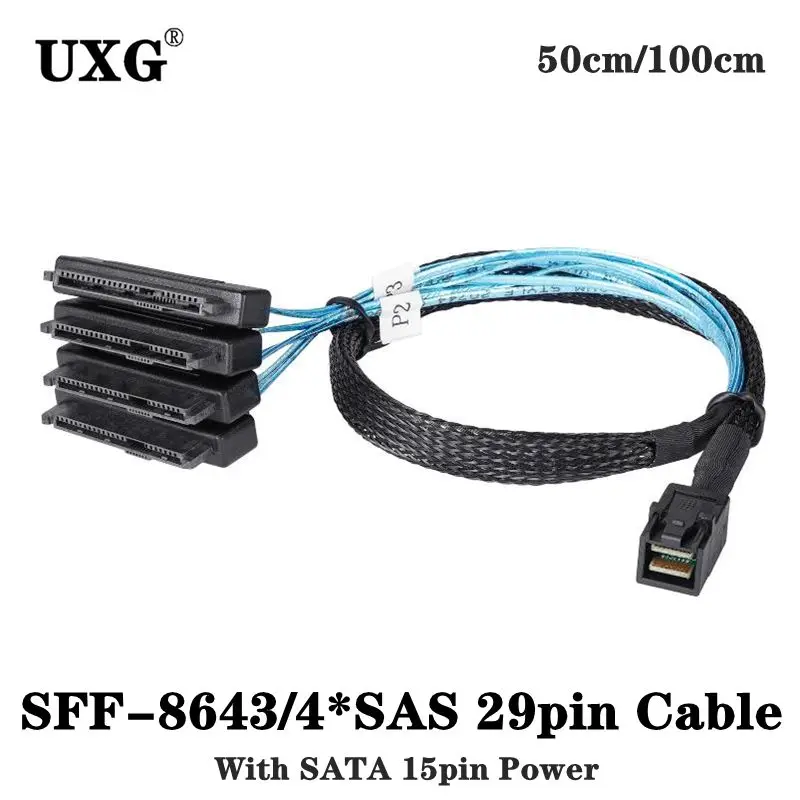

• Longitud del cable: 0,5 M/1M (opcional) (19,68 pulgadas/39,37 pulgadas)

• Color del cable: negro y azul.

Rendimiento mecánico

Fuerza de acoplamiento y fuerza de desacoplamiento

Condición: EIA 364-13. Insertar y extraer a una velocidad de 25mm/minuto.

Fuerza de acoplamiento: 55 N máximo.

Fuerza de desacoplamiento: 49 N máximo.

Rendimiento eléctrico

1. Clasificación de corriente de contacto

Máximo 0,5 amperios por PIN cuando se acopla.

2. Clasificación de voltaje

30VAC por contacto cuando está acoplado o desacoplado.

3. Resistencia de contacto

30mohm máximo inicial, 15mohm máximo después de la prueba de estrés.

4. Voltaje de Soporte Dieléctrico

500 VAC durante 1 minuto sin averías.

5. Resistencia de aislamiento

1000 Mohm mínimo.

1. Impedancia del conector acoplado: 100 Ohm ± 15%

2. Impedancia absoluta del cable: 100 Ohm ± 10%

3. Par de cables a juego: ± 5 ohm

4. Impedancia de modo común: 25 a 40 ohmios

5. Pérdida de inserción: -6dB máximo hasta 4,5 Ghz;11dB máximo hasta 9Ghz.

6. Diafonía: -35 dBup a 6Ghz

RoHS2.0: compatible

1 Cable de 1 PC de 2 a 4 SFF-8482
