Paquete
Descripción
nombre
Número de pieza
configurar
Detalles
Precio de venta
Placa principal PRO4418 1+8
C004
1G+8G (conector de placa a placa)
Estándar
$82
Placa base PRO4418 1+8
BC006
Disipación de calor + antena GPS + fuente de alimentación 5V/3A + puerto serie
Estándar
$135
Módulo de comunicación 4G
4G002
Antena EC20+4G
Opcional
$54
Cámara OV5645-A
CM003
MIPI de píxeles de 500 W
Opcional
$38
Montaje de 5,5 pulgadas 720x1280
LCDM013
Pantalla vertical de 5,5 pulgadas 720x1280 380 brillo MIPI más conjunto táctil de ajuste completo
Opcional
$73
Montaje de 7 pulgadas 1024x600
LCDM021
Pantalla horizontal de 7 pulgadas 1024x600 260 brillo MIPI más táctil con marco
Opcional
$70
Montaje de 8 pulgadas 800x1280
LCDM015
Pantalla vertical de 8 pulgadas 800X1280 MIPI de 250 brillos más conjunto táctil
Opcional
$77
Conjunto de 10,1 pulgadas 800x1280
LCDM016
Pantalla vertical de 10,1 pulgadas 800X1280 360 brillo MIPI más conjunto táctil
Opcional
$87

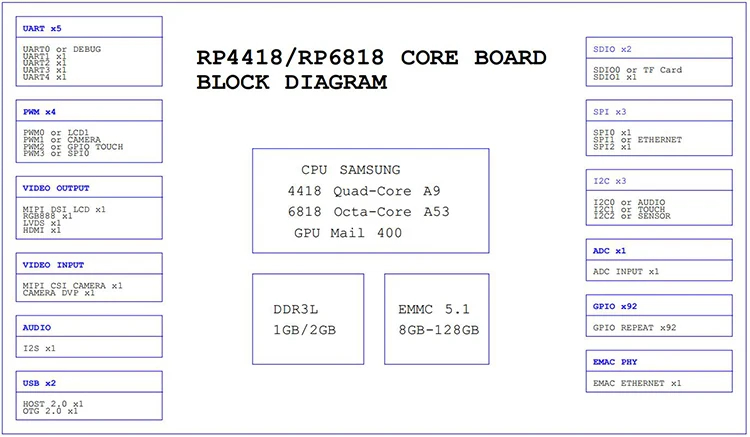

tamaño
L58 mm x ancho 50 mm x alto 4,2 mm

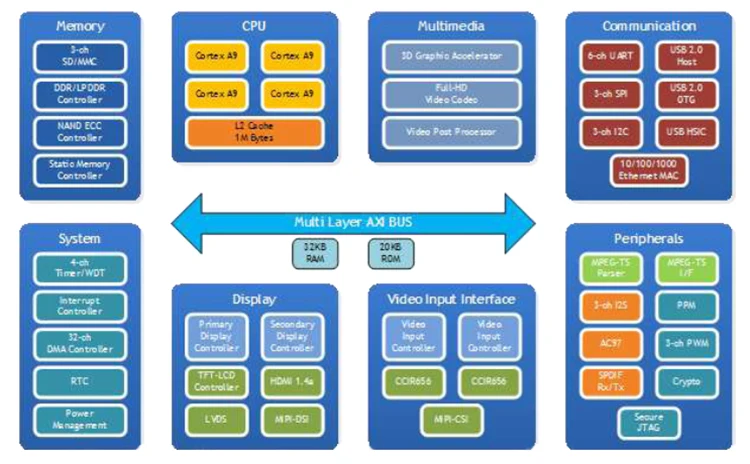

CPU
SAMSUNG S5P4418 Cuatro núcleos A9
GPU
Mali 400
RAM
Estándar DDR3 1 GB (lote de 2 GB opcional)
memoria
eMMC 5.1 viene de serie con 8 GB (16 GB son opcionales en lotes)
gestión de energía
AXP228
batería de litio
Admite gestión de energía del medidor de coulomb de 3,7 V, admite gestión de ruta de carga y descarga, visualización de energía
Voltaje de funcionamiento
Por encima de 5V 2A
sistema de soporte
Android/ubuntu/linux+QT
temperatura de trabajo
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.
HDMI
La salida HDMI de alta definición admite pantalla 1080P
MIPI DSI
Soporta 4 carriles hasta 1280x800
LVDS
Admite una única pantalla LVDS de 8
RGB
Admite pantalla RGB RGB888 1920x1080
MIPI CSI
Soporta 4 carriles de hasta 500W
CÁMARA DVP
Admite cámara DVP de hasta 500W
I2S
Una interfaz I2S
USB2.0
Dos canales USB2.0, uno de los cuales es OTG
Ethernet
Interfaz PHY, la placa posterior más el chip PHY pueden expandir Ethernet 10/100
batería de litio
Admite gestión de energía del medidor de coulomb de 3,7 V, admite gestión de ruta de carga y descarga, visualización de energía
UART
5 puertos serie
Interfaz I2C
Interfaz I2C de 3 vías
Interfaz SPI
Interfaz SPI de 3 vías
PWM
PWM de 4 vías
TF
Tarjeta TF de 1 canal
SDIO
Interfaz SDIO de 1 canal
GPIO
GPIO multiplexable hasta 102

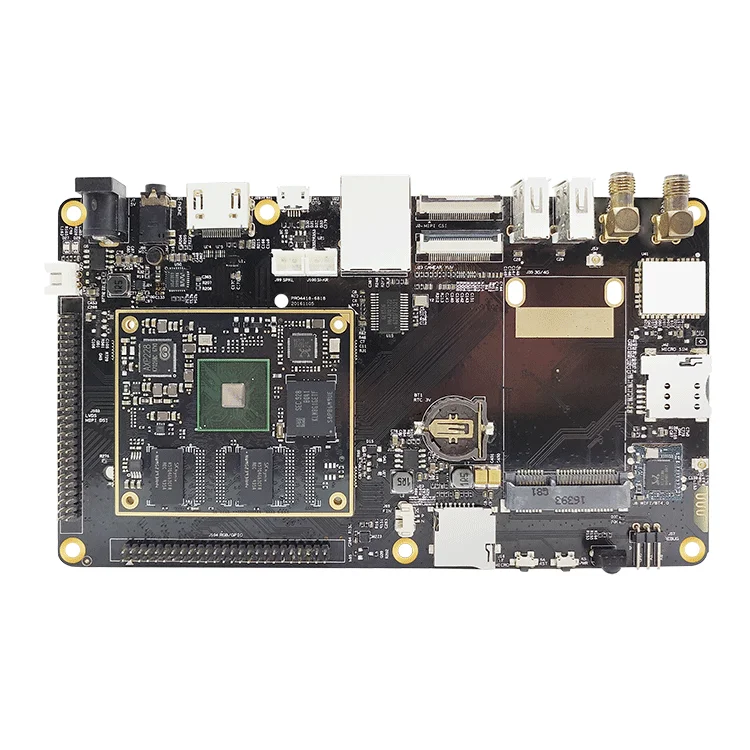

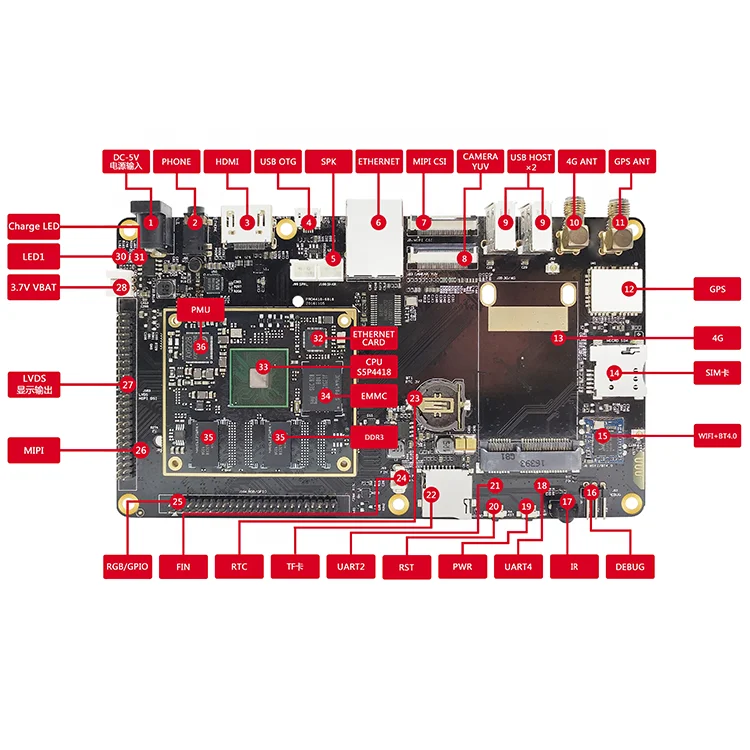

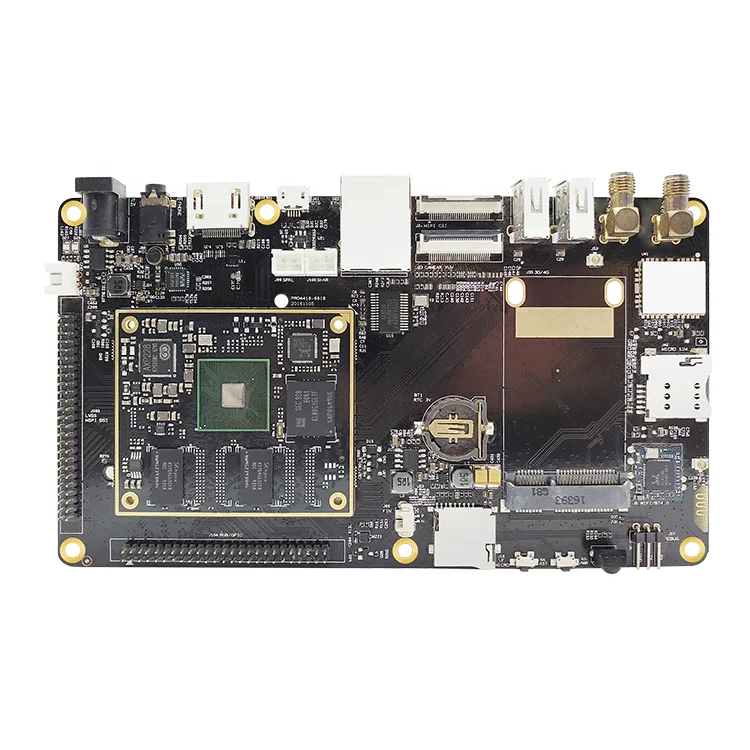

(PRO4418 Vista frontal de la placa de desarrollo)

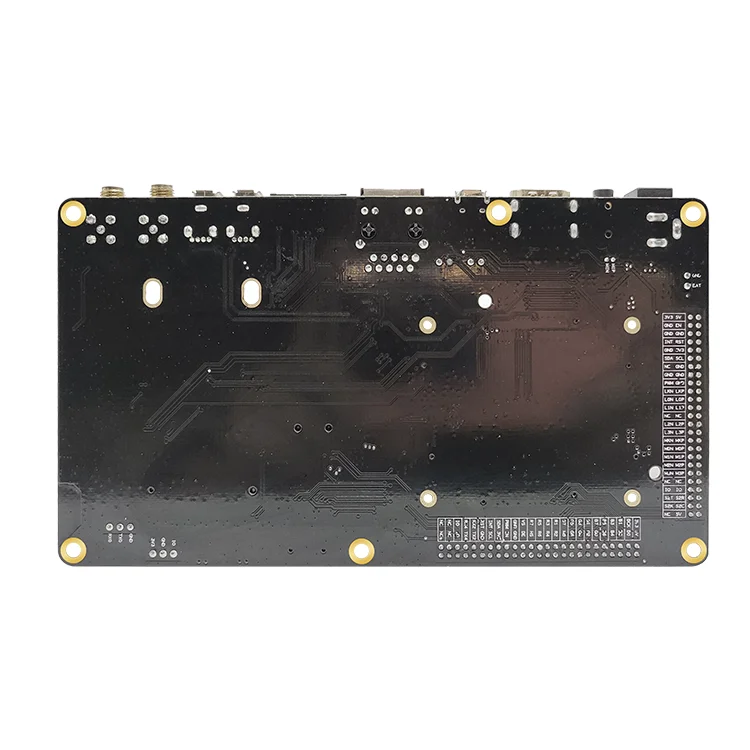

(PRO4418 Vista inversa de la placa de desarrollo)
Lista de funciones PRO4418 y soporte de controladores
lista de funciones
Android 5.1
linux 3.4,39
Cuenta de cuarto 4.8.5
linux 3.4,39
ubuntu12.04
linux 3.4,39
función de hardware
Pantalla MIPI de 5 pulgadas + toque I2C (720x1280)
√
√
√
Pantalla MIPI de 7 pulgadas + toque I2C (800x1280)
√
√
√
Pantalla LVDS de 10,1 pulgadas + toque I2C (1024x600)
√
√
√
Pantalla MIPI de 10,1 pulgadas + toque I2C (1920x1200)
√
√
√
Interfaz de pantalla HDMI de alta definición
√
√
√
Interfaz LVDS
√
√
√
Interfaz MIPI
√
√
√
Interfaz RGB
√
√
√
OV5645 (MIPI)
√
ninguno
ninguno
Cámara USB
√
√
√
CORREO USB
√
√
√
USB OTG
√
ninguno
ninguno
GPIO
√
√
√
botón
√
√
√
USB RTL8723 WIFI 150Mbps
√
√
√
USB RTL8723 BT 4.0
√
ninguno
ninguno
Ethernet 10M/100M
√
√
√
trompeta
√
√
√
auricular
√
√
√
micrófono
√
√
√
puerto serie
√
√
√
Tarjeta TF
√
√
√
Sensor de gravedad
√
ninguno
ninguno
Ahorro de tiempo RTC
√
√
√
GPS
√
ninguno
ninguno
Batería de litio de 3,7 V
√
√
√
Expansión del módulo 4G o 4G
√
√
√
Lista de conductores
Controlador SPI
√
√
√
Controlador ADC
√
√
√
Controlador I2C
√
√
√
Unidad PWM
√
√
√
Controlador SDIO
√
√
√
Controlador GPIO
√
√
√
Controlador en serie
√
√
√
Controlador USB
√
√
√
Función de software
Visualización simultánea en pantalla dual
√
ninguno
ninguno
Visualización diferente en pantalla dual (HDMI_LVDS)
√
ninguno
ninguno
Visualización de pantalla dual (HDMI_MIPI)
√
ninguno
ninguno
Doble pantalla táctil dual (I2C_USB)
√
ninguno
ninguno
Vista previa de cámara dual USB al mismo tiempo
√
ninguno
ninguno
Punto de acceso WIFI
√
ninguno
ninguno
Impresora USB
√
√
√
Actualización USB
√
√
√
Actualización de tarjeta TF
√
√
√
Actualización OTA
√
ninguno
ninguno
restablecer
√
ninguno
ninguno
número de serie
√
ninguno
ninguno
Dirección MAC
√
√
√
despertarse del sueño
√
√
√

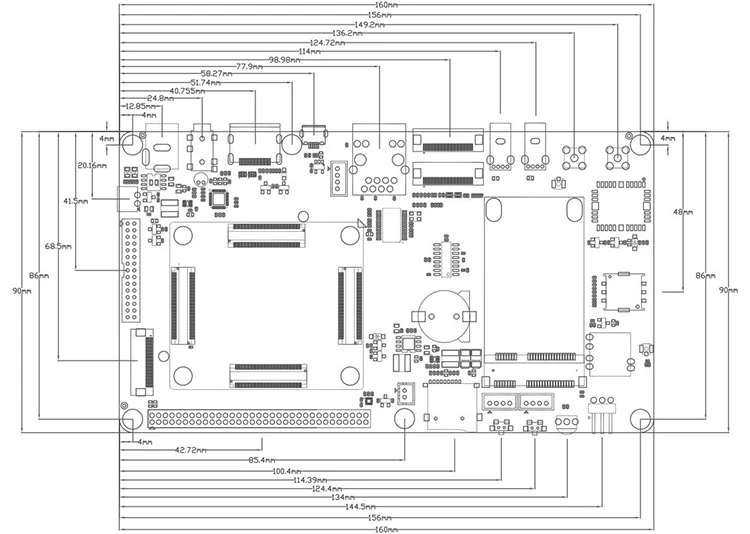

Tamaño
Largo 160 mm x Ancho 90 mm x Alto 14 mm
CPU
SAMSUNG S5P4418 Cuatro núcleo A9
GPU
Mali 400
RAM
Estándar DDR3 1 GB (lote de 2 GB opcional)
Almacenamiento
Estándar EMMC 5.1 8 GB (lote de 16 GB opcional)
Gestión de energía
AXP228
Batería de litio
Admite gestión de energía del contador coulomb de 3,7 V, admite gestión de ruta de carga y descarga, visualización de energía
Tensión de trabajo
5V 2A o más
Sistema de soporte
Android/Ubuntu/Linux+QT
Temperatura de funcionamiento
-10 a +75 grados
La vida
Vida de operación continua de más de 5 años.
Fuente de alimentación
Fuente de alimentación de 5V 3A o más Especificación del asiento de CC 5,5x2.1
RTC
Ahorro de batería de botón
Interfaz USB
Puertos USB de 2 vías, incluidos 2 USB estándar enchufables externos
Batería de litio
Admite gestión de energía del contador coulomb de 3,7 V, admite gestión de ruta de carga y descarga, visualización de energía
Tarjeta TF
Admite tarjeta TF de hasta 128 GB
GPS
Admite posicionamiento GPS
Interfaz GPIO
GPIO disponible en 10 vías
Interfaz SPI
Interfaz SPI de 1 vía
Interfaz I2C
Interfaz I2C de 2 vías
Receptor infrarrojo IR
Admite receptor de infrarrojos de 1 vía
Entrada MIPI CSI
Entrada de datos MIPI de 1 vía
CÁMARA DVP
Entrada de datos DVP de 1 vía
Pantalla MIPI DSI
4 carriles hasta 1280x800
Pantalla LVDS
Soporta 8 LVDS duales
Pantalla RGB
Salida RGB 888 de 1 vía Soporte máximo 1920x1080 1080P 60fps
Salida HDMI
HDMI 2.0 admite salida 1080P
WIFI
WIFI 2,4G RTL8723
BLUETOOTH
Soporte BLUETOOTH 4.0
4G
La interfaz MINI PCIE admite Netcom completo 2G/3G/4G
Puerto serie
Puertos serie TTL de 3 vías, uno de los cuales es DEBUG
Gravedad
Sensor de gravedad de tres ejes de 1 vía
Salida de voz
Salida de canal izquierdo y derecho de auriculares de 1 vía, salida de altavoz de 2 vías 2W/8 Euro
Entrada de voz
Entrada de micrófono de 1 vía
Ethernet
1 vía 10 M/100 M
Actualización del sistema
Admite actualización de tarjeta USB/TF local
Proyecto
Mínimo
Típico
Máximo
Parámetros de potencia
Voltaje
4,5 V
5V
5,5 V
Ondulación
--
50 mV
120mV
Corriente eléctrica
205 mA
--
--
Corriente de alimentación
(ningún otro periférico conectado)
Corriente inicial
203 mA
365 mA
720 mA
Corriente de reposo
315 mA
Corriente de espera
21 mA
Corriente de alimentación
(Conecte la pantalla de visualización)
Ciencia Ambiental
Humedad relativa
--
65%
75%
Temperatura de trabajo
-10℃
--
75℃
Temperatura de almacenamiento
-30℃
-0℃
100℃
Nota 1: Cuando se conecta a la pantalla MIPI, la corriente de trabajo general y la corriente de espera de la placa dependen de la pantalla conectada, que no figura en la tabla anterior.
