Bundle (Pack)
Descripción
Nombre de la lista de piezas de la placa base RD3399
Número de pieza
configuración
detalles
Precio de venta
Placa principal RD3399 2+8
C019
Memoria 2G + almacenamiento 8G
Estándar
$98
Placa principal RD3399 4+16
C020
Memoria 4G + almacenamiento 16G
Estándar
$130
Placa principal RD3399 4+64
C071
Memoria 4G + almacenamiento 64G
Estándar
$149
Placa central de temperatura amplia RD3399K 4+32
C173
Memoria 4G + configuración estándar de almacenamiento 32G: escudo + almohadilla térmica
Estándar
$153
Placa base RD3399 2+8 (incluida la placa central)
Cuarzo016
Ventilador+antena+fuente de alimentación+RTC+puerto serie+cable USB
Estándar
$161
Placa base RD3399 4+16 (incluida la placa central)
Cuarzo017
Ventilador+antena+fuente de alimentación+RTC+puerto serie+cable USB
Estándar
$193
Placa base RD3399 4+64 (incluida la placa central)
Cuarzo097
Ventilador+antena+fuente de alimentación+RTC+puerto serie+cable USB
Estándar
$212
Placa base RD3399K 4+32 (incluida la placa central)
BC189
Ventilador+antena+fuente de alimentación+RTC+puerto serie+cable USB
Estándar
$216
USDK003
Paquete de compresión SDK del disco de red correspondiente
Opcional
$67
1 juego para placa base del conector Panasonic
PJB004
(conector 4 piezas + parche 4 piezas + tornillo 4 piezas) un juego
Opcional
$24
Cámara OV13850-A
CM006
MIPI 1300W OV13850
Opcional
$44
Cámara USB 720P
CM007
Cámara USB enchufable
Opcional
$44
Módulo de comunicación 4G
4G002
Antena EC20 CAT4+4G
Opcional
$51
Altavoz de 4 ohmios y 3 vatios
SPK001
Longitud de la línea 70 mm
Opcional
$22
Modelo 004
Estándar de 3,3 V: antena GPS + línea de 4 pines
Opcional
$33
Montaje de 5 pulgadas 720x1280
LCDM009
Pantalla vertical de 5 pulgadas 720x1280 350 brillo MIPI más conjunto de laminación completa táctil
Opcional
$56
Montaje de 5,5 pulgadas 720x1280
LCDM042
Pantalla vertical de 5,5 pulgadas 720x1280 MIPI de 380 brillo más conjunto de laminación completa táctil
Opcional
$59
Montaje de 5,5 pulgadas 1080x1920
LCDM043
Pantalla vertical de 5,5 pulgadas 1080x1920 MIPI de 400 brillos más conjunto de laminación completa táctil
Opcional
$67
Montaje de 7 pulgadas 1024x600
LCDM020
Pantalla horizontal de 7 pulgadas 1024x600 260 brillo MIPI más táctil con marco
Opcional
$55
Montaje de 8 pulgadas 800x1280
LCDM044
Pantalla vertical de 8 pulgadas 800X1280 250 brillo MIPI más conjunto táctil
Opcional
$67
Conjunto de 10,1 pulgadas 800x1280
LCDM045
Pantalla vertical de 10,1 pulgadas 800X1280 360 brillo MIPI más conjunto táctil
Opcional
$80
Montaje de 10,1 pulgadas 1920x1200 con marco de metal
LCDM006
Pantalla horizontal de 10,1 pulgadas 1920x1200 338 brillo MIPI más táctil con marco
Opcional
$109

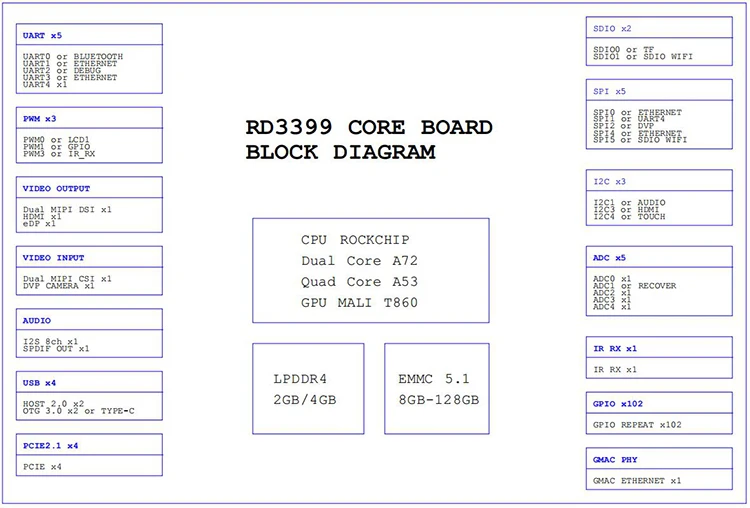

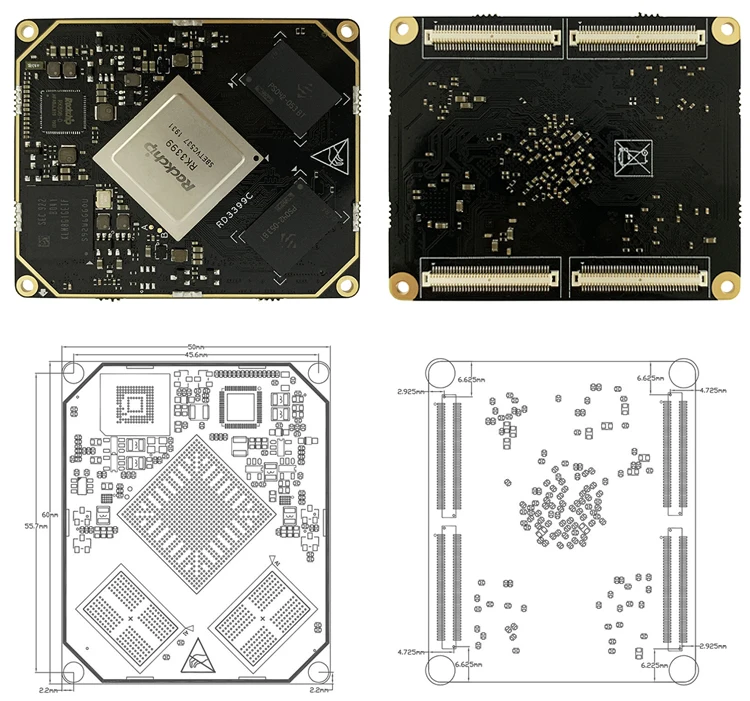

tamaño
L60 mm x ancho 50 mm x alto 4,2 mm
Método de conexión
Conectores de placa a placa

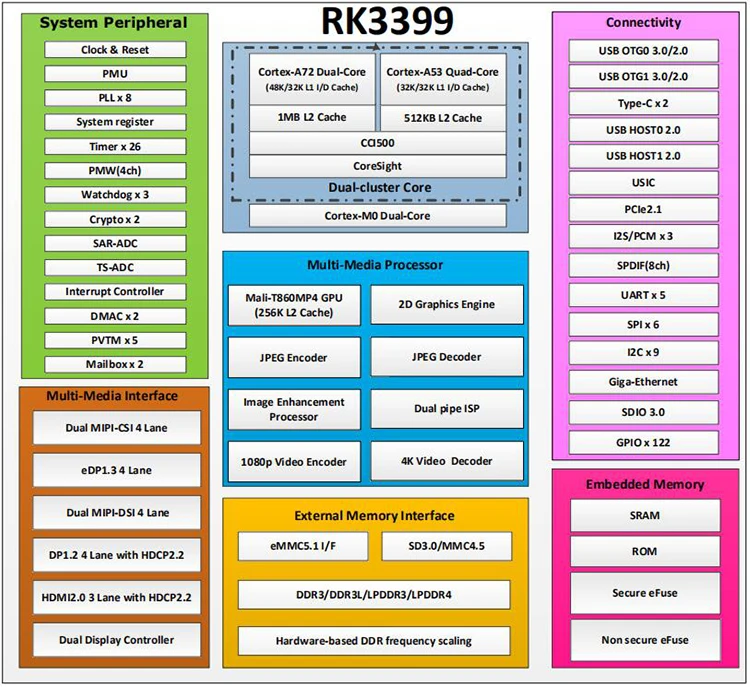

CPU
ROCKCHIP RK3399 A72 de seis núcleos Dual + A53 Quad
GPU
Mali T860 MP4
RAM
Estándar LPDDR4 2 GB (lote de 4 GB opcional)
memoria
eMMC 5.1 viene de serie con 8 GB (16 GB/32 GB/64 GB están disponibles en lotes)
gestión de energía
RK808-D
Voltaje de funcionamiento
Por encima de 5V 2A
sistema de soporte
Android/ubuntu/linux+QT
temperatura de trabajo
-10 a +75 grados
vida
La vida útil continua es de más de 5 años.
USB2.0
USB2.0 bidireccional
USB3.0
USB3.0 de 2 vías o TYPE-C de 1 vía
TIPO C
1 vía TYPE-C
Puerto serie UART
5 puertos serie
Interfaz GPIO
GPIO multiplexable hasta 102
Interfaz PWM
PWM de 3 vías
MIPI DSI
Admite 8 carriles hasta 2K/4K
MIPI CSI
CSI de 2 canales admite hasta 2 canales 1300W
Pantalla HDMI
La salida HDMI de alta definición admite pantalla 4K/1080P
CÁMARA
Compatible con cámara DVP de 8 bits
PCIE
Soporte x4 PCIE
Interfaz SDIO
Interfaz SDIO de 1 canal
Interfaz ADC
Interfaz de entrada ADC analógica de 5 canales
Interfaz I2C
Interfaz I2C de 3 vías
Interfaz I2S
Interfaz I2S de 1 canal
Interfaz SPI
Interfaz SPI de 5 vías
Ethernet
La interfaz PHY, la placa base y el chip PHY pueden expandir Ethernet 10/100/1000
Tarjeta TF
Tarjeta TF de 1 canal
Actualización del sistema
Admite actualización local de tarjeta USB/TF

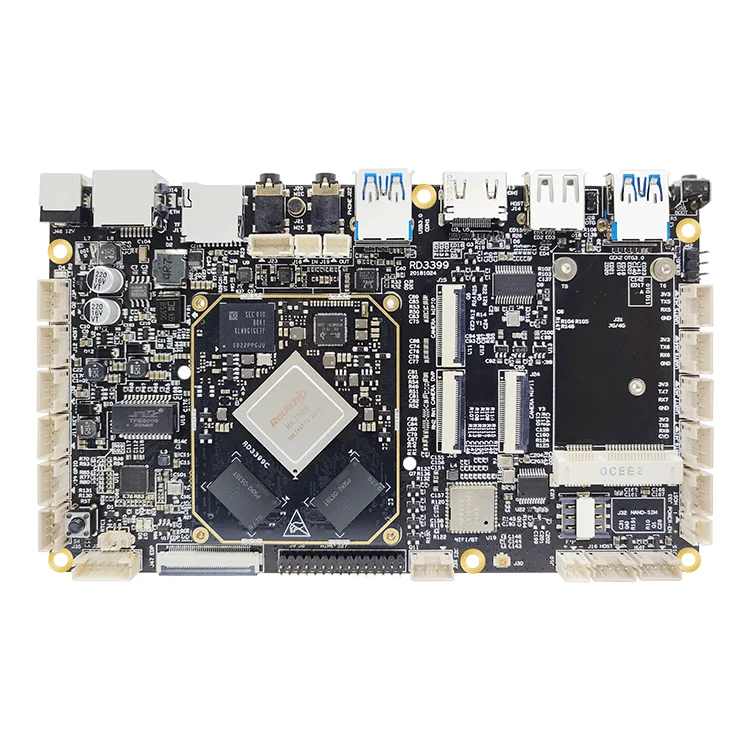

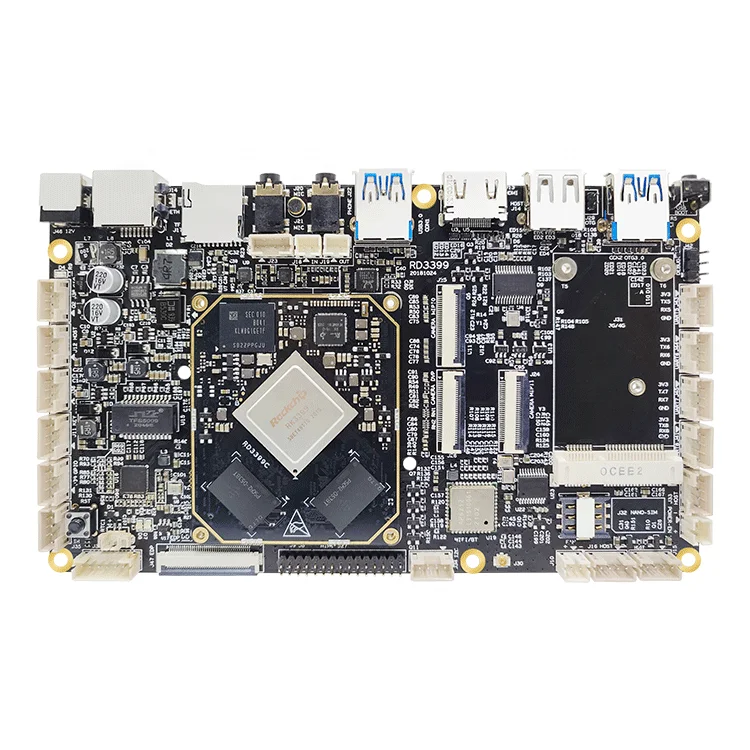

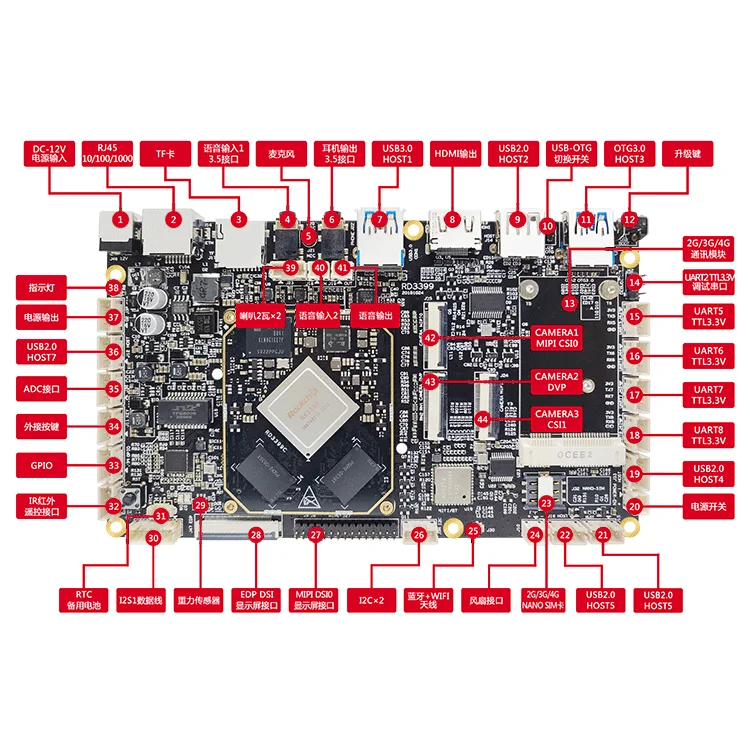

(RD3399 Vista frontal de la placa de desarrollo)

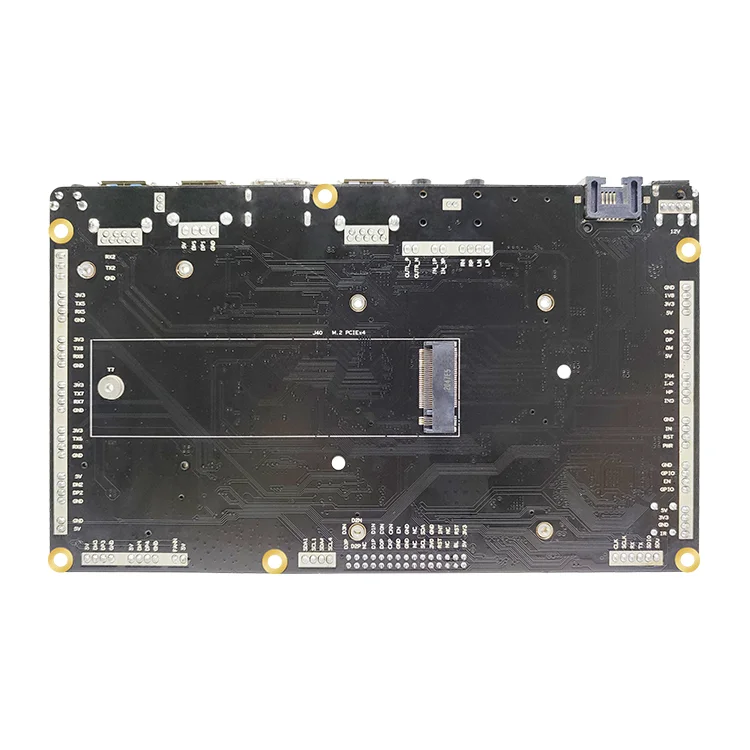

(RD3399 Vista inversa de la placa de desarrollo)

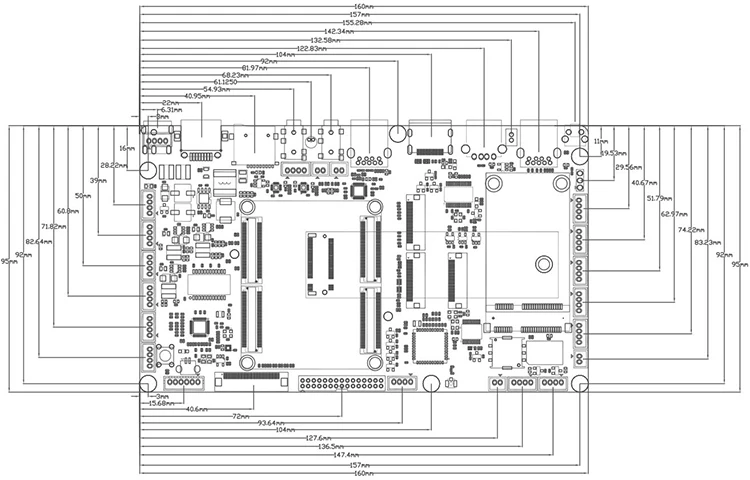

Tamaño
Largo 160 mm x ancho 95 mm x alto 14 mm
CPU
ROCKCHIP RK3399 Seis núcleos A72 dual+A53 cuatro
GPU
Mali T860 MP4
RAM
Estándar LPDDR4 2 GB (lote de 4 GB opcional)
Almacenamiento
Estándar EMMC 5.1 8GB (16GB /32GB/Lote de 64 GB opcional)
Gestión de energía
RK808-D
Tensión de trabajo
12V 2A o más
Sistema de soporte
Android/Ubuntu/Linux+QT
Temperatura de funcionamiento
-10 a +75 grados
La vida
Vida de operación continua de más de 5 años.
Ethernet
10 M/100 M/1000M
USB interfaz
USB de 6 vías interfaz,2 complementos externos, un OTG, 4 complementos internos
PCIE
Interfaz PCIE × 4 de 1 vía
Puerto serie UART
Nivel TTL de 5 vías de 3,3 V, entre ellos Debug de 1 vía
Interfaz GPIO
GPIO disponible en 9 vías
Interfaz SDIO
Interfaz SDIO de 2 vías, tarjeta TF de 1 vía, la otra está conectada a WIFI
Interfaz ADC
Interfaz ADC de 2 vías
Interfaz I2C
Interfaz I2C de 2 vías
Interfaz infrarroja IR
Interfaz infrarroja IR de 1 vía
Interfaz de cámara
Interfaz de cámara DVP paralela de 8 bits de 1 vía 720P 30 fps
Pantalla MIPI DSI
1 vía máximo 1920x1080 1080P 60fps
Pantalla LVDS
Soporte máximo LVDS de 1 vía 1920x1080 1080P 60fps
pantalla eDP
Pantalla eDP de 1 vía máximo 1920x1080 1080P 60fps
HDMI mostrar
Salida HDMI de 1 vía 1920x1080 1080P 60fps
WIFI
1 víaWIFI 2,4G
BLUETOOTH
1 vía 2.4G BLUETOOTH 4.0+BLE
4G
La interfaz MINI PCIE admite Netcom completo 2G/3G/4G
Salida de voz
Salida de auriculares de 1 vía de canal izquierdo y derecho, amplificador de potencia de 2W conectado externamente a la placa inferior
Entrada de voz
Entrada de micrófono de 1 vía
Potencia de salida
Salida de potencia multicanal 3,3 V 5 V 12 V
Actualización del sistema
Admite actualización USB local
Proyecto
Mínimo
Típico
Máximo
Parámetros de potencia
Voltaje
6,5 V
12V
15V
Ondulación
--
50 mV
100 mV
Corriente eléctrica
212 mA
--
--
Corriente de alimentación
(ningún otro periférico conectado)
Corriente de trabajo
223 mA
369 mA
912 mA
Reproducir sonido
321 mA
Conecte la corriente de arranque HDMI
345 mA
Corriente de alimentación
(Conecte la pantalla de visualización)
5 pulgadas 720*1280
465 mA
Ciencia Ambiental
Humedad relativa
--
65%
75%
Temperatura de trabajo
-10℃
--
75℃
Temperatura de almacenamiento
-30℃
-0℃
100℃
Nota 1: Al conectar la pantalla LVDS, debe prestar atención para elegir el voltaje de funcionamiento de retroiluminación correcto de 3,3 V, 5 V, 12 V; no la aplique a dispositivos periféricos que excedan la corriente máxima correspondiente.
Nota 2: Cuando se conecta a la pantalla MIPI, la corriente de trabajo general y la corriente de espera de la placa dependen de la pantalla conectada, que no figura en la tabla anterior.
