Bundle (Pack)
Descripción
Nombre de la lista de accesorios de la placa base PRO-T507
Número de pieza
configurar
Detalles
Precio de venta
Placa principal PRO-T507 1+8
119
Conector/escudo BDB + almohadilla térmica (solo apto para correr Linux)
Estándar
$58
Placa de núcleos PRO-T507 2+8
C078
Conector/escudo BDB + almohadilla térmica
Estándar
$66
Placa central PRO-T507 2+8 de grado industrial
C144
Conector/escudo BDB + almohadilla térmica
Estándar
$75
Placa de núcleos PRO-T507 4+8
C079
Conector/escudo BDB + almohadilla térmica
Estándar
$89
Placa PRO-T507 4+32 núcleos
C113
Conector/escudo BDB + almohadilla térmica
Estándar
$95
Placa base PRO-T507 1+8 (incluida la placa central)
BC110
Antena + RTC + fuente de alimentación + puerto serie + cable USB + micrófono (solo apto para correr Linux)
Estándar
$105
Placa base PRO-T507 2+8 (incluida la placa central)
CC065
Antena + RTC + fuente de alimentación + puerto serie + cable USB + micrófono
Estándar
$113
Placa base PRO-T507 2+16 (incluida la placa central)
BC163
Antena + RTC + fuente de alimentación + puerto serie + cable USB + micrófono
Estándar
$122
Placa base PRO-T507 4+8 (incluida la placa central)
CC066
Antena + RTC + fuente de alimentación + puerto serie + cable USB + micrófono
Estándar
$136
Placa base PRO-T507 4+32 (incluida la placa central)
BC162
Antena + RTC + fuente de alimentación + puerto serie + cable USB + micrófono
Estándar
$142
Conector placa a placa original Panasonic 1 juego
PJB005
(Conector 3 piezas + parche 4 piezas + tornillo 4 piezas) juego
Opcional
$23
Altavoz de 4 euros de 3 vatios
SPK001
Longitud de la línea 70 mm
Opcional
$22
USDK001
Correspondiente al paquete comprimido SDK del disco de red
Opcional
$33
Módulo de comunicación 4G
4G002
Antena EC20 CAT4+4G
Opcional
$51
Cámara USB 720P
CM007
Cámara USB enchufable
Opcional
$44
Modelo 004
Estándar de 3,3 V: antena GPS + línea de 4 pines
Opcional
$33
Montaje de 7 pulgadas 1024x600 con estructura de metal
LCDM034
Pantalla horizontal de 7 pulgadas 1024x600 500 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$61
Montaje 1024x600 de 10,1 pulgadas con estructura de metal
LCDM018
Pantalla horizontal de 10,1 pulgadas, 1024x600, 280 brillos, marco LVDS que se ajusta al tacto con marco de metal
Opcional
$86
Montaje de 10,1 pulgadas 1280x800 con estructura de metal
LCDM041
Pantalla horizontal de 10,1 pulgadas 1280x800 450 brillo LVDS táctil de ajuste completo con marco de metal
Opcional
$95

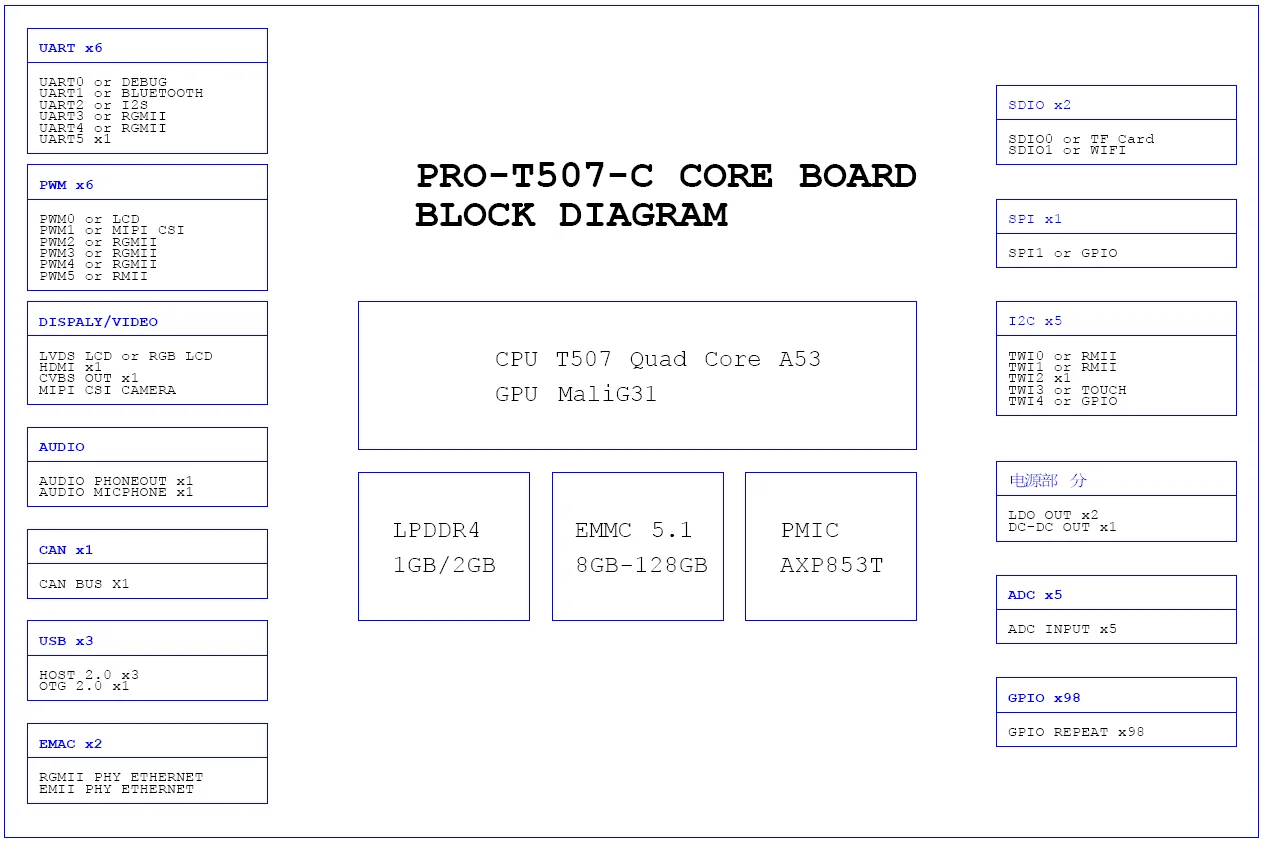

tamaño
L60 mm x ancho 40 mm x alto 4,7 mm
CPU
Allwinner T507 de cuatro núcleos con reloj a 1,5 GHz
GPU
GPU Mali-400 G31
RAM
Estándar LPDDR4 2G (lote 1G/4G opcional)
memoria
eMMC viene de serie con 8G (lote 4G/16G/32G/64G opcional)
gestión de energía
AXP853T admite interruptor de llave en espera
Voltaje de funcionamiento
El voltaje de entrada es de 5 V y la potencia máxima es inferior a 2 W (sin ningún periférico)
sistema de soporte
Android/Linux+QT
temperatura de trabajo
-10 a +75 grados de grado industrial
vida
La vida útil continua es de más de 5 años.
Interfaz USB
4 canales independientes, uno de los cuales es OTG
Puerto serie UART
6 canales de nivel TTL de 3,3 V, uno de los cuales es Debug
Interfaz GPIO
98 GPIO (Nota: con función de multiplexación)
Interfaz PWM
Nivel PWM de 3,3 V de 6 canales (Nota: con función de multiplexación)
Pantalla LVDS
Soporte máximo LVDS de 1 canal 1920x1080 1080P 60fps
Pantalla RGB
Salida RGB 888 de 1 canal, soporte máximo 1920x1080 1080P 60fps
Pantalla HDMI
1 salida HDMI admite salida 4K 60fps
Salida CVBS
1 salida CVBS
salida de voz
Salida de canal izquierdo y derecho de 1 canal, amplificador de potencia de 5W conectado a la placa inferior
Autobús CAN
1 bus CAN BUS 2.0
Interfaz SDIO
2 interfaces SDIO, una tarjeta TF y la otra conectada a WIFI
Interfaz ADC
Interfaz ADC de 2 canales
Interfaz I2C
Interfaz I2C de 5 vías
Interfaz SPI
Interfaz SPI de 1 vía
Ethernet
Interfaces duales Ethernet, GMAC y EMAC PHY
potencia de salida
Salida de potencia multicanal 1,8 V 3,3 V
Actualización del sistema
Admite actualización USB local
Lista de soporte de funciones PRO-T507 y controladores
lista de funciones
Android 10.0
Núcleo de Linux 4.9
QT5.12,5
Núcleo de Linux 4.9
Función de hardware
Pantalla LVDS de 10,1 pulgadas + toque I2C (1204x600)
√
√
Pantalla dual 8 LVDS 1920x1080
√
√
Pantalla RGB de 7 pulgadas 1024*600
√
√
Interfaz HDMI
√
Interfaz LVDS
√
√
salida de TV
√
Interfaz de pantalla capacitiva
√
√
Cámara USB
√
Interfaz USB HOST
√
√
Interfaz USB OTG HOST
√
√
Interfaz de dispositivo USB OTG
√
√
Interfaz de cámara MIPI
4 canales de entrada o salida GPIO
√
√
Botón ADC0
√
√
SDIO AP6236 WIFI 150Mbps
√
√
SDIO AP6236 BT 4.2
√
Cámara USB
Ethernet RTL8211F 10M/100M/1000M
√
√
Ethernet IP101GR 10M/100M
√
√
Receptor de infrarrojos
Bocina
√
√
Micrófono
√
Puerto serie
√
√
Tarjeta TF
√
√
RTC ahorro de tiempo HYM8563
√
√
Comunicación 4G EC20
√
√
ALCANCE
Lista de conductores
Controlador PMIC AXP858
√
√
Controlador Ethernet RTL8201CP
√
√
Controlador SDIO WIFI+BT AP6236
√
√
Controlador de puerto serie UART
√
√
Controlador de pantalla LVDS
√
√
Controlador de pantalla táctil I2C
√
√
Unidad de ahorro de tiempo RTC
√
√
Controlador de salida CVBS
Unidad de EC20
√
√
Controlador SPI
√
√
Unidad de ADC
√
√
Unidad I2C
√
√
Unidad PWM
√
√
Controlador SDIO
√
√
Unidad GPIO
√
√
Controlador USB
√
√
Función de software
Visualización simultánea en pantalla dual
√
Pantalla diferente en pantalla dual (LVDS_HDMI)
√
Pantalla diferente en pantalla dual (RGB_HDMI)
√
Vista previa simultánea de cámaras duales USB
√
Punto de acceso WIFI
√
USB a puerto serie
√
√
USB a puerto de red
√
√
Receptor milagroso WIFI
√
Restaurar la configuración de fábrica
√
Despertarse del sueño corporal
√

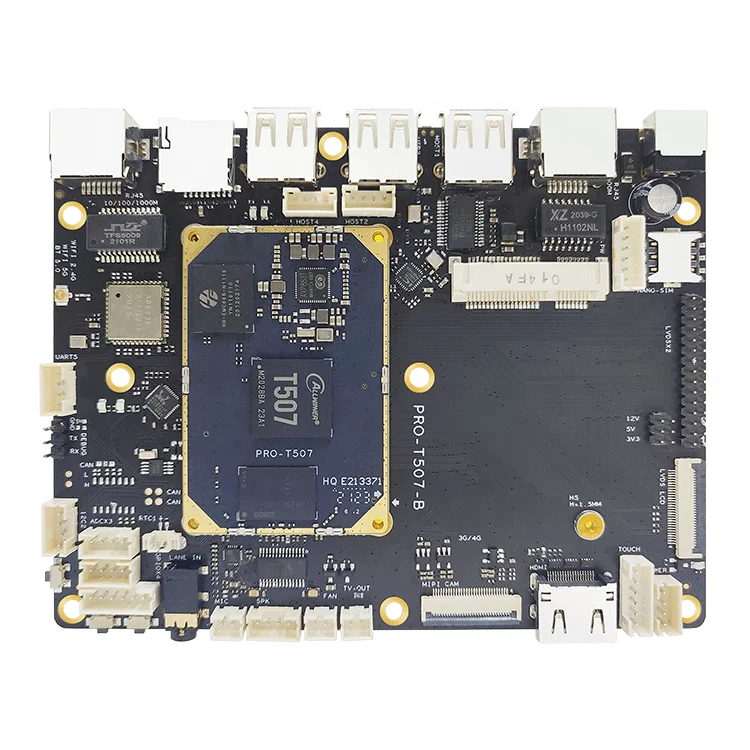

Principales indicadores de hardware
Tamaño

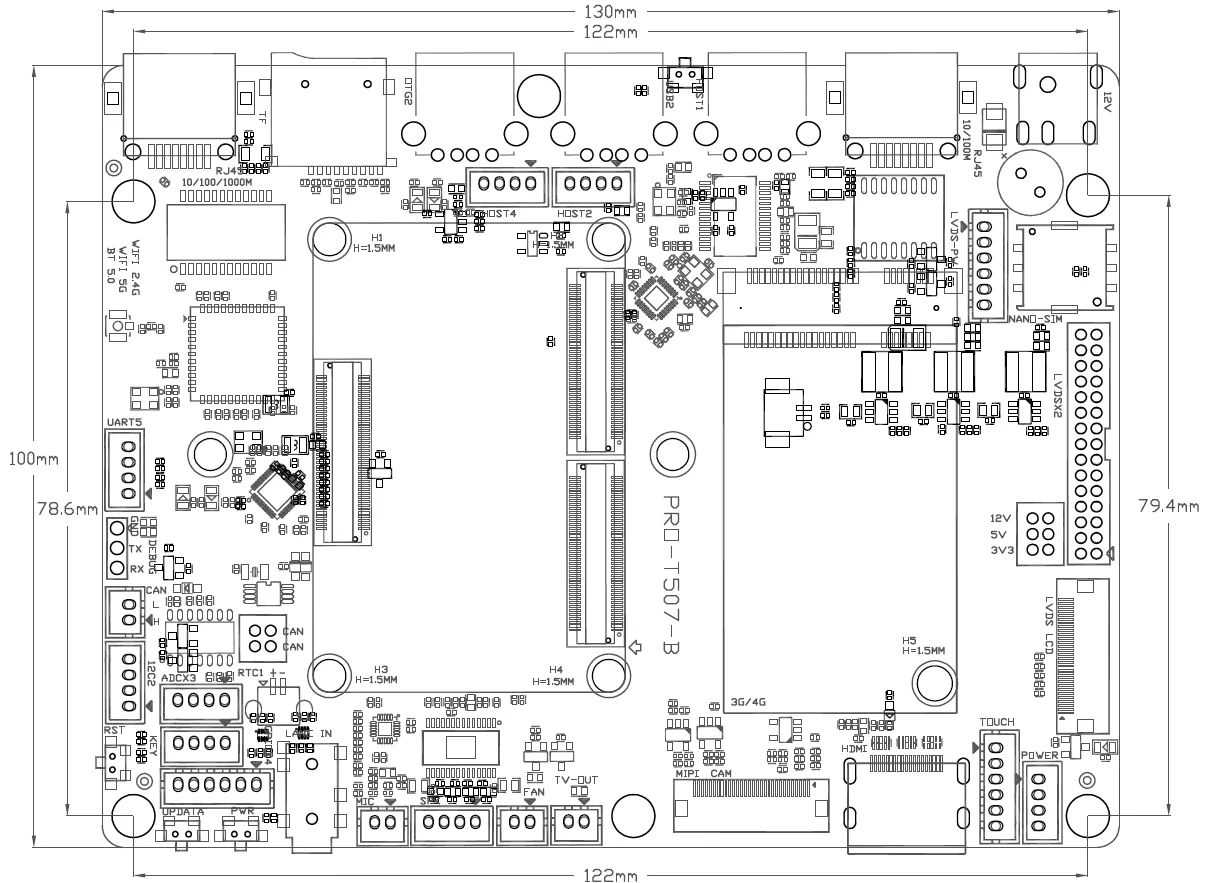

130 mm de largo x 100 mm de ancho x 14 mm de alto
CPU

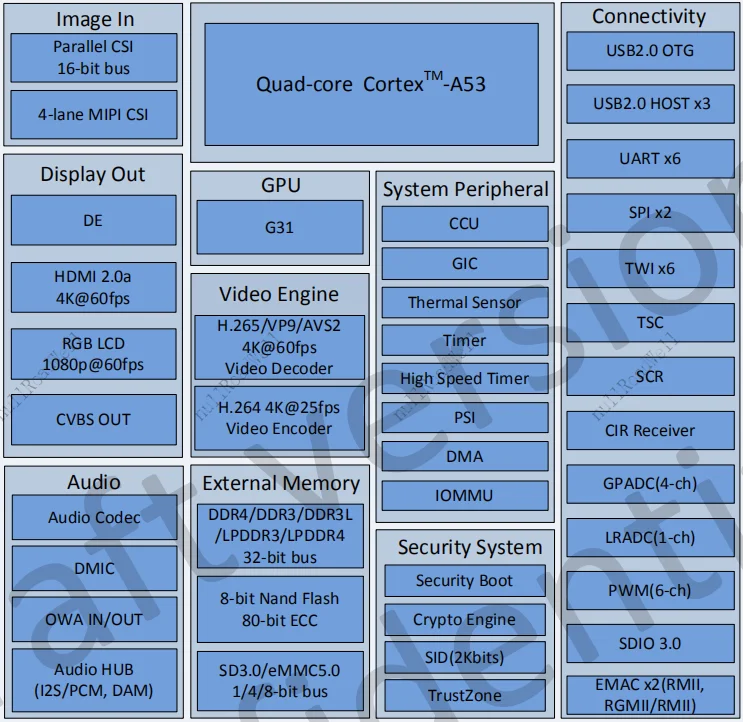

Allwinner T507 cuatro núcleos A53 frecuencia 1,5 GHz
NPU
GPU Mali-400 G31
RAM
Estándar LDDR4 2G (lote de 1G/2GB opcional)
Memoria
Estándar eMMC 8G (lote de 16G/32G/64G opcional)
Gestión de energía
AXP853T admite interruptor de llave en espera
Voltaje de funcionamiento
Voltaje de entrada 12 V, la potencia máxima es inferior a 3 W (sin periféricos conectados)
sistema de soporte
Andriod/Linux+QT
Temperatura de funcionamiento
-10 a +75 grados
Esperanza de vida
La vida útil continua es de más de 5 años.

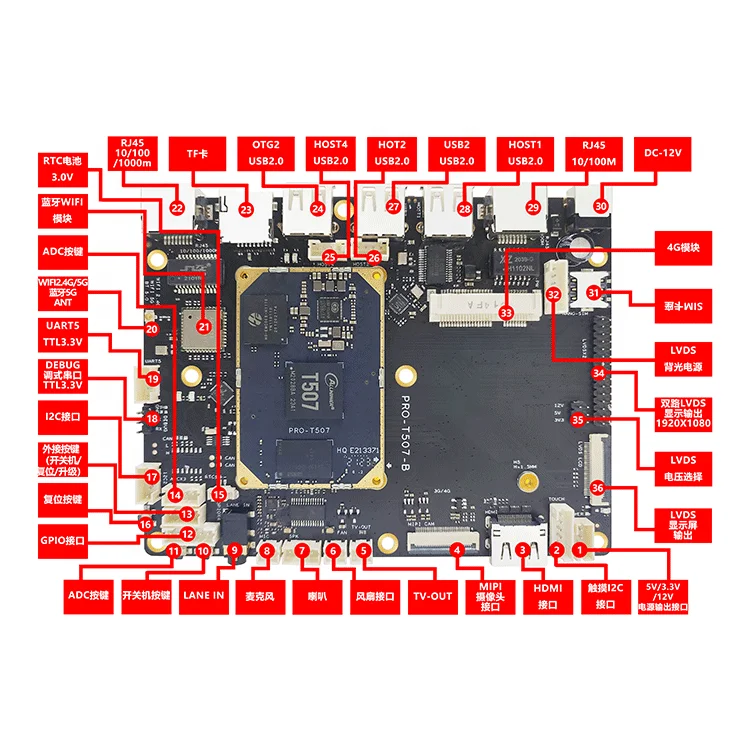

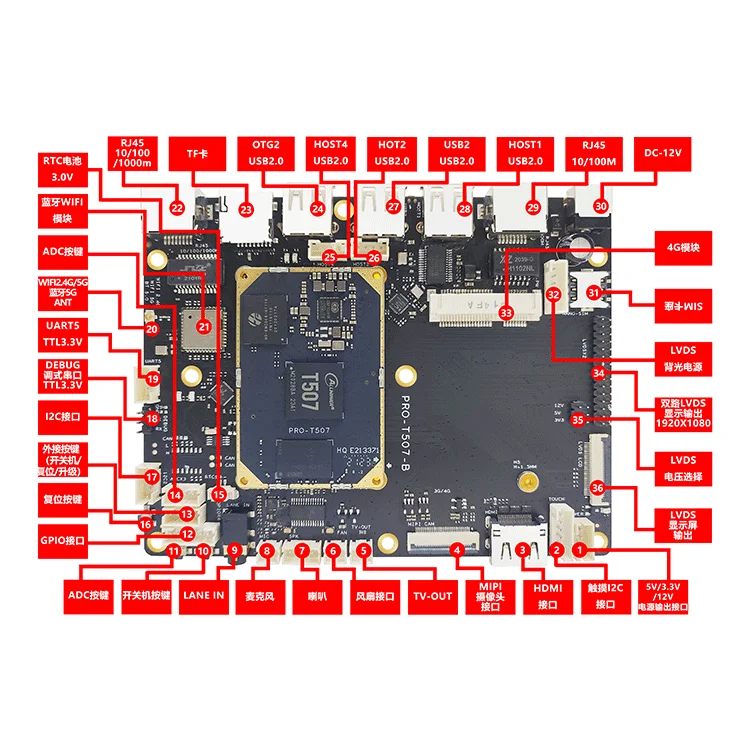

Interfaces de respaldo de uso común
Interfaz USB
5 USB, tres enchufes externos, uno de los cuales es OTG, dos enchufes internos
Puerto serie UART
Nivel TTL de 3,3 V, uno de los cuales es Debug
Interfaz SDIO
2 interfaces SDIO, una tarjeta TF y la otra se conecta a WIFI
Interfaz ADC
Interfaz ADC de 2 vías
Interfaz I2C
Interfaz I2C de 2 vías
Interfaz GPIO
GPIO disponible en 4 canales, se puede conectar con 5V o dispositivo de relé
4G
La interfaz MINI PCIE admite Netcom completo 2G/3G/4G
Pantalla LVDS
Soporte máximo LVDS de 1 canal 1920x1080 1080P 60fps
Pantalla RGB
Salida RGB 888 de 1 canal, soporte máximo 1920x1080 1080P 60fps
Pantalla HDMI
1 salida HDMI Soporte máximo 4K 60FPS
Salida CVBS
1 salida CVBS
Entrada MIPI CSI
Admite entrada MIPI CSI de 4 carriles
Salida de voz
Salida de canal izquierdo y derecho de 1 canal, amplificador de potencia de 5W conectado a la placa inferior
Entrada de voz
1 entrada de micrófono, una entrada de carril (AC107 en la placa inferior)
Ethernet rápido
Ethernet de 100 M RMII
Gigabit Ethernet
Ethernet RGMII de 100M/1000M
Potencia de salida
Salida de potencia multicanal 3,3 V 5 V 12 V
Actualización del sistema
Admite actualización USB local
Artículo
El más pequeño
Típico
máximo
Parámetros de potencia
Voltaje
6,5 V
12V
15V
Ondulación
--
50 mV
120mV
Actual
162 mA
--
--
(Otros periféricos no conectados)
Corriente de encendido
Corriente de alimentación
165 mA
229 mA
376 mA
Reproducir sonido
172 mA
192 mA
319 mA
Corriente de alimentación
LVDS 1024x600
325 mA
362 mA
475 mA
alrededor
Humedad relativa
--
65%
75%
Temperatura de trabajo
-1℃
--
75℃
Temperatura de almacenamiento
-30℃
-0℃
100℃
