Bundle (Pack)
Descripción
Para descargar las herramientas, el controlador y el firmware utilice el siguiente enlace:
Nota: tenga en cuenta el tipo que desea:
Paquete 1：4G LPDDR4 y 16G EMMC
Paquete 2：8G LPDDR4 y 32G EMMC

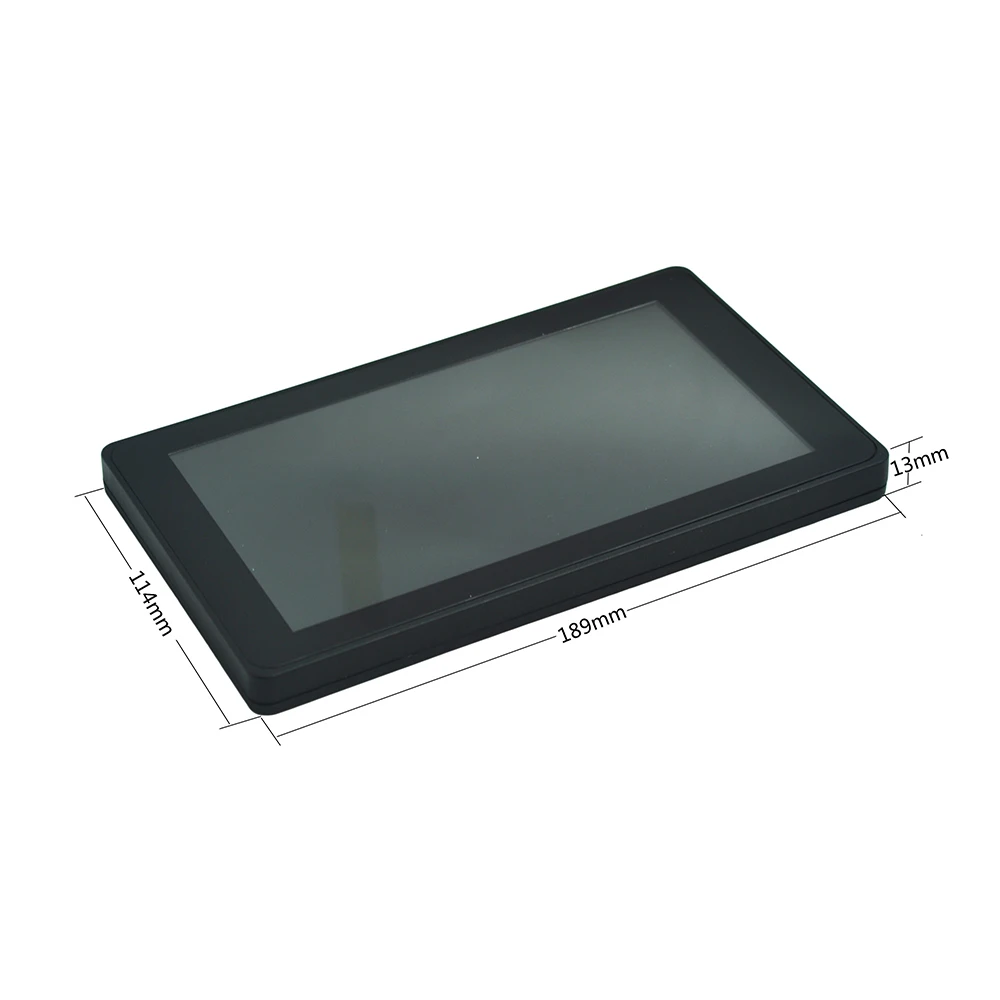

Paquete 3：4G LPDDR4 y 16G EMMC+LCD de 7 pulgadas
Paquete 4：8G LPDDR4 y 32G EMMC+LCD de 7 pulgadas

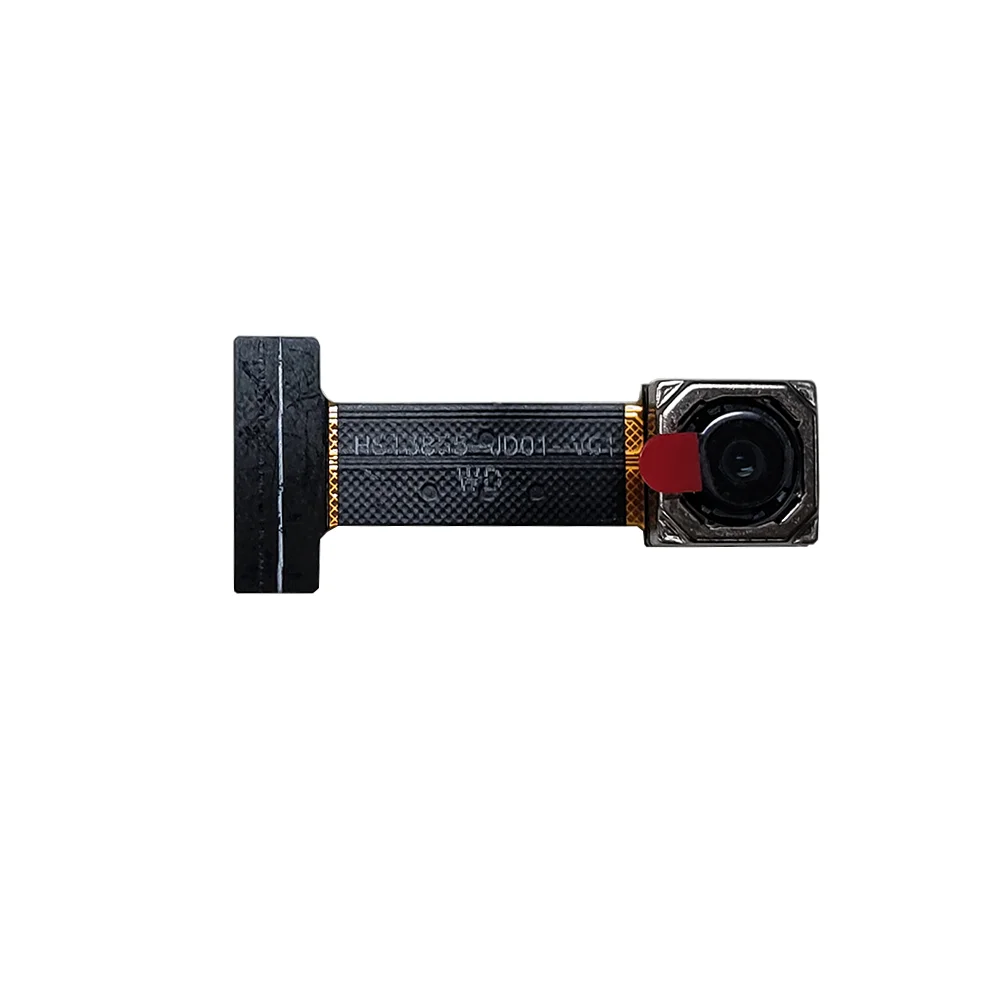

Paquete 5：Cámara 4G LPDDR4 y 16G EMMC+OV13850 de píxeles de 1300W
Paquete 6：Cámara de píxeles 8G LPDDR4 y 32G EMMC+OV13850 de 1300W
Paquete 7：4G LPDDR4 y 16G EMMC+2 * OV13850 cámara de píxeles de 1300W
Paquete 8：8G LPDDR4 y 32G EMMC+2 * OV13850 cámara de píxeles de 1300W

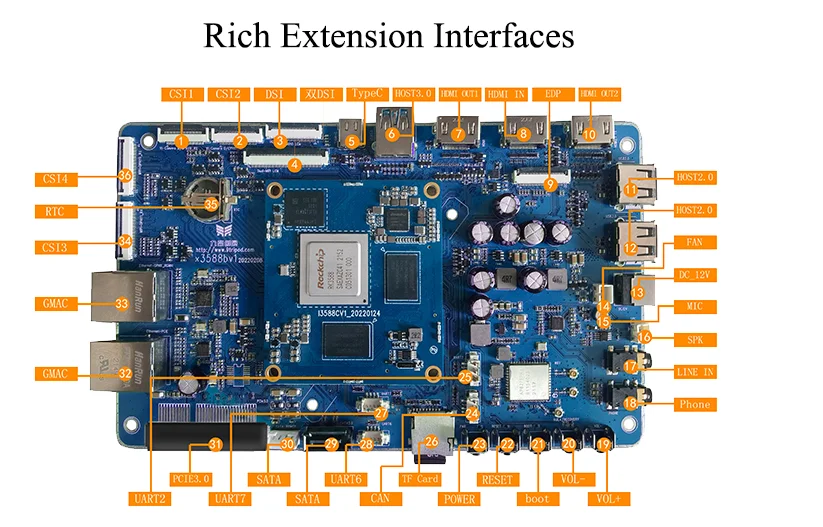

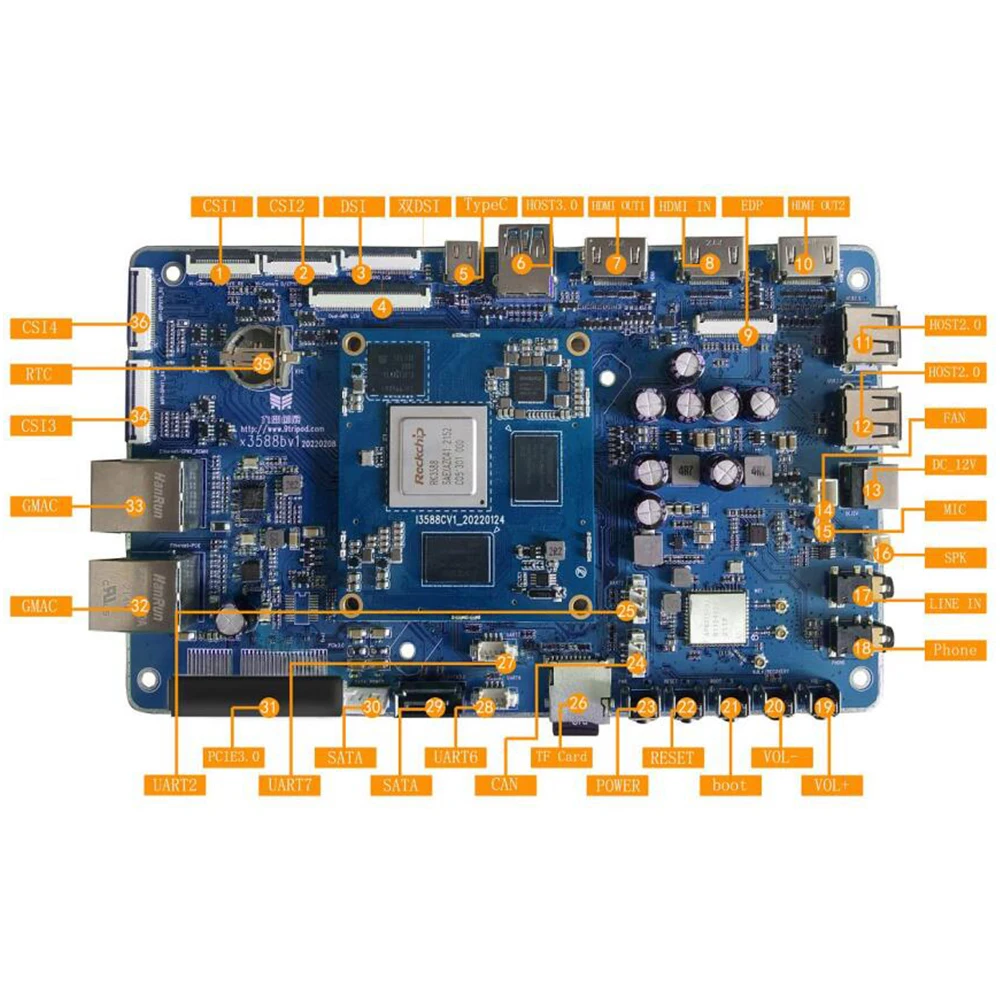

Funciones y características
Núcleo: cuatro núcleos ARM Cortex-A76 + cuatro núcleos Cortex-A55;
Frecuencia dominante: 2,4 GHz;
Memoria: 1 GB/2 GB/4 GB/8 GB/16 GB/32 GB LPDDR4/LPDDR4X;
Flash: compatible con 4 GB/8 GB/16 GB/32 GB/64 GB/128 GB emmc opcional;
Interfaces USB HOST2.0 de doble canal;
Interfaz USB HOST3.0 de un canal;
Interfaz tipo C de un canal;
Interfaz de puerto serie TTL de cuatro canales (incluye puerto serie de depuración de un canal);
Interfaz de tarjeta TF de un canal;
Botón de reinicio de un canal, botón de encendido de un canal;
Botones independientes de doble canal;
Interfaces de salida HDMI de doble canal;
Interfaz de entrada HDMI de un canal;
Interfaces de pantalla DSI de doble canal;
Interfaz de pantalla EDP de un canal (multiplexada con puerto HDMI OUT de un canal);
Interfaz SATA de un canal;
Interfaz de altavoz externo;
Interfaz LINE IN;
Entrada de micrófono;
Interfaz de salida de auriculares;
Apoyar el tacto capacitivo;
Módulo WIFI6 de doble banda con interfaz PCIE de alta velocidad integrado;
Admite el ahorro en tiempo real del reloj RTC;
Admite eternets con cable Gigabit de doble canal;
Máximo soporte para interfaces de cámara CSI de seis canales;
Admite interfaz de bus PCIE estándar;
Características de la placa central

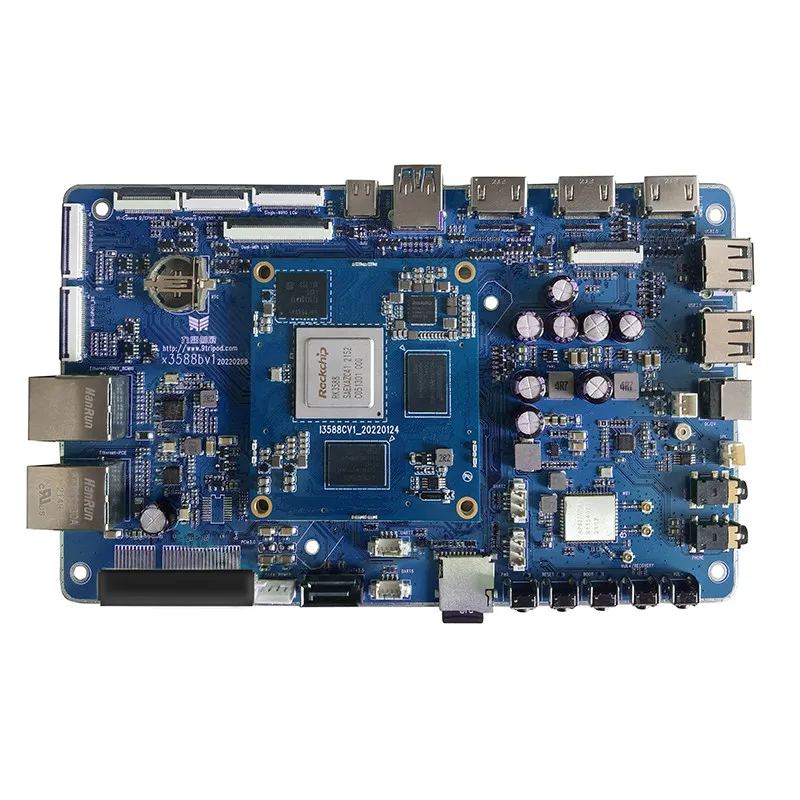

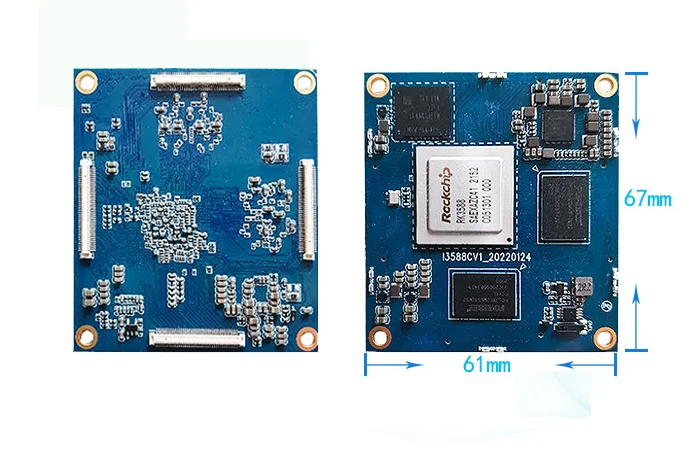

La placa central I3588CV1 tiene las siguientes características:
El tamaño óptimo de solo 61 mm * 67 mm, lo que garantiza todas las interfaces GPIO;
Utilizando PMU RK806 acompañado del RK, que garantiza estabilidad y confiabilidad
funcionando, mientras que el costo es lo suficientemente bajo;

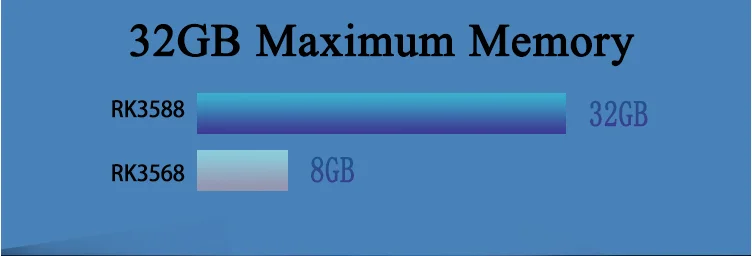

Utilizando el diseño LPDDR4(X) de doble canal, la capacidad máxima es de 32 GB;
Apoyar el modo de activación de suspensión eléctrica;
Compatible con Android12.0、linux、debain、ubuntu;
Admite Ethernet con cable Gigabit dual, SATA, PCIE, USB3.0 y otros buses de alta velocidad;
Al utilizar conectores de placa a placa Panasonic, el contacto es estable y confiable;
El producto no falla en el proceso de copia de la máquina durante 7 días y 7 noches debido a su alta estabilidad y confiabilidad;
Una nueva generación de chips AlotRK3588 (Marca: Rockchip)
Rockchip RK3588 es un chip Alot de nueva generación equipado con CUP de 8 cortex y 64 bits, que utiliza un proceso LP de 8 nm.Frecuencia principal hasta 2,4G Hz.Integrado con ARM Mali-G610 MP4 quad-coreGPU.NPU incorporado, puede proporcionar 6 potencias informáticas superiores.
Admite el marco de aprendizaje profundo convencional.
Códec de vídeo 8K para imágenes más claras
Compatible con 8K@60fps H.Decodificación de vídeo 265/VP9 y 8K@30fps H.265/H.Codificación de video 264, admite la misma codificación y decodificación, puede lograr hasta 32 canales de decodificación 1080P@30fps y 16 canales de codificación 108OP@30fps;Las potentes capacidades de codificación y decodificación de vídeo permiten mostrar imágenes de alta definición de 8K y la calidad de la imagen es más delicada.
Entrada y salida de canal integrados que admiten visualización en múltiples pantallas
-Admite tres pantallas (8K+4K+2K) con diferentes pantallas al mismo tiempo
-Admite tres pantallas (8K+4K+2K) con diferentes pantallas al mismo tiempo
-Admite seis pantallas (máximo) con diferentes pantallas al mismo tiempo
Admite acceso a múltiples discos duros, amplía una capacidad masiva RJ45 Ethernet de doble Gigabit integrado, WiFi 6 de doble banda de 2,4 GHz/5 Ghz (802.11ax), Bluetooth 5.0 Admite expansión 5G/4G LTE, de modo que la comunicación de red tenga una velocidad más alta.
Parámetros de características
Configuración del sistema
CPU
RK3588
Velocidad del reloj
Cuatro núcleos A76 + cuatro núcleos A55 (2,4 GHz)
Memoria / Almacenamiento
4G y 16G / 8G y 32G opcional
Fuente de alimentación IC
Usando RT806 y admite modulación de frecuencia dinámica
Parámetros de interfaz
Interfaz LCD
Admite salida de interfaz MIPI, EDP, HDMI al mismo tiempo;
Admite hasta 6 canales de visualización simultánea y 4 canales de visualización diferente
Interfaz táctil
Tacto capacitivo, táctil mediante interfaz USB o I2C
Interfaz de audio
Interfaz IIS/PCM/TDM
Interfaz SPDIF
Interfaz de salida de audio óptico de 2 vías y 8 canales
Interfaz de tarjeta SD
2 canales de salida SDIO
Interfaz Emmc
Interfaz Emmc integrada, con pines que no salen por separado
Interfaz Ethernet
Interfaces Gigabit Ethernet duales
Interfaz USB HOST2.0
2 x HOST2.0
Interfaz USB HOST3.0
2 USB OTG 3.0/2.0/Tipo C
Interfaz UART
10 canales de puertos serie, compatible con la conexión de un puerto serie de control de flujo
Interfaz PWM
Salida PWM de 16 canales
Interfaz IIC
Salida IIC de 9 canales
Interfaz SPI
Salida SPI de 5 canales
Interfaz ADC
Salida ADC de 8 canales
Interfaz CAN
Salida CAN de 3 canales
Interfaz de cámara
Entrada CSI de 6 canales
Interfaz HDMI
2 x HDMI2.1 TX, 1 x HDMI RX2.0
Interfaz PCIE
PCIe3.0 (2x2,1x4,4x1)
Interfaz SATA
2x SATA3.3/PCIe2.1
Características eléctricas
Tensión de entrada de 4V
4V/5A (se recomienda entrada de 4V/8A)
Tensión de entrada RTC
De 2,5 a 3 V/100 uA, se puede alimentar con una batería de botón externa
Tensión de salida
3,3 V/2 A, 1,8 V/2 A (que se puede utilizar para suministrar energía a la placa base)
Temperatura de almacenamiento
-10℃~50℃
Temperatura de funcionamiento
0℃~70℃
