Descripción

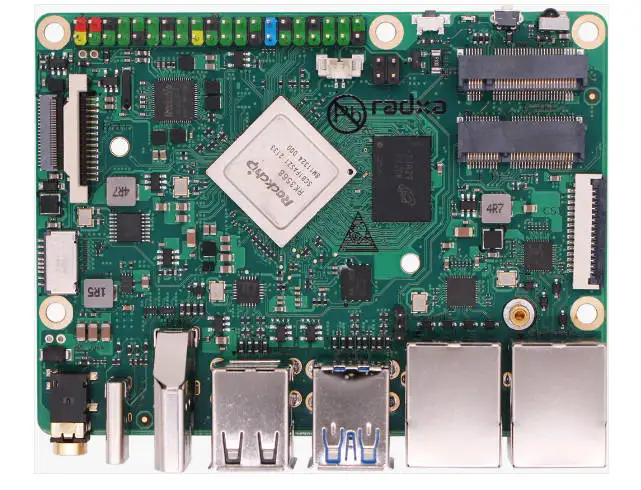

Rockchip RK3568 SBC basado en cuatro núcleos de 64 bits
El SBC de última generación basado en RK3568 en el factor de forma Pico-ITX.Las características sobresalientes, una versión industrial opcional y los estándares de desarrollo de vanguardia hacen de este SBC un punto culminante en este segmento de mercado.

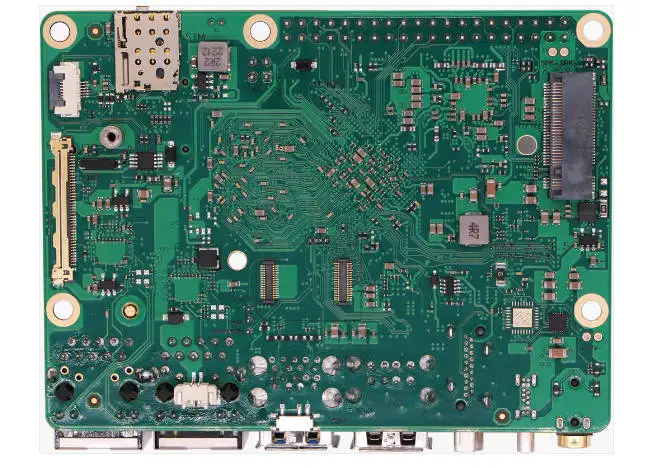

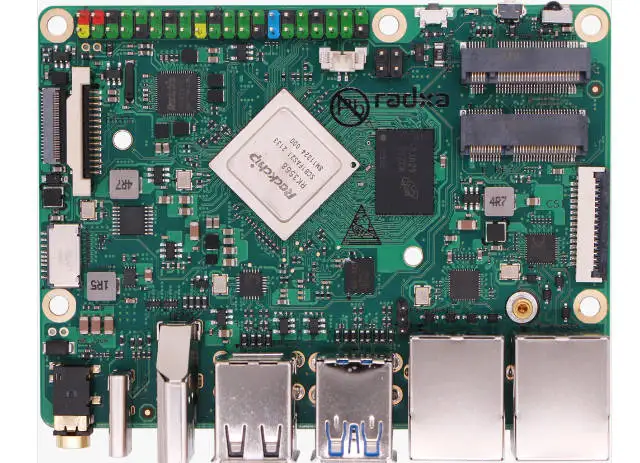

Detalles del producto Rock 3B
Procesador de cuatro núcleos RK3568*64 bits
Cuatro Core Cortex-A55 hasta 2GHz
*RK3568Jpara variante industrial
GPU
GPU Mali G52, OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Venda 1.1, procesador 2D dedicado de alto rendimiento
NPU
0,8 T NPU
Memoria LPDDR4
LPDDR4 de doble canal de 64 bits@3200MT/s, 2, 4 y 8 GB
Frecuencia del controlador DRAM de hasta 1560MHz
Flash SPI
Flash SPI de 16 MB soldado
Wifi/BT
Wifi/BT con compatibilidad con módulo M.2 externo
Módulo eMMC (extraíble)
Almacenamiento eMMC de alto rendimiento a nivel industrial, 16G/32G/64G/128G disponible
Tarjeta Micro SD
La ranura uSD admite tarjetas TF de hasta 128G
Interfaces M.2
Conector M.2 Llave M (inferior) para NVMe con PCIe 3.0 x2 carriles (2280 SSD)
Tecla E del conector M.2(arriba) para soporte WiFi y BT (WiFi 4/5/6) (verifique los módulos WiFi M.2 disponibles)
Conector M.2 Tecla B (arriba) para celular 4G con ranura para tarjeta SIM (para3042 módulos de llave B)
Múltiples interfaces de visualización
1x HDMI 2.0 hasta 4k@60 (CEC)
2x MIPI DSI (1x MIPI DSI/LVDS de 4 vías y 1x MIPI DSI de 2 vías)
1x eDP v1.3 con soporte de panel táctil (hasta2560X1600@60Hz)
Periféricos
Conector de audio de 3,5 mm con micrófono con mecánica mejorada
Códec HD que admite audio de hasta 24 bits/96 kHz.
Cámara MIPI CSI
MIPI CSI 2 carriles a través de conector FPC, admite cámara de hasta 8MP
USB A 3.02
superior - USB3.0 OTG
inferior uno - HOST USB3.0
CORREO USB A 2.0 x2
Red
Inalámbrico / Bluetooth
a través de módulos M.2 WiFi/BLE opcionales
LAN
2x GbE LAN con soporte PoE
Se requiere un HAT adicional para alimentar a través de PoE
Cabecera de 40 pines IO:
- 5 UART
- 1 bus SPI
- 2 bus I2C
- 1 x PCM/I2S
- 1 lata
- 6 x PWM
- 1 x ADC
- 6 GPIO
- Entrada de alimentación de 2 x 5 V CC
- 2 pines de alimentación de 3,3 V
Otros
Conector de batería RTC para respaldo de tiempo
Alimentación USB PD (protocolo IC QC/PD de nueva generación)
Compatible con USB tipo C PD 2.0, 9V/2A, 12V/2A
Fuente de alimentación Qualcomm® Carga rápida™
Admite adaptador QC3.0/2.0, 9V/2A, 12V/1,5A
Tamaño 100,2 mm x 74,2 mm
Rango de temperatura:
Variante estándar RK35680°C a 50°C
Variante industrial RK3568J‑40°C a 85°C
Elementos esenciales que necesitas
ROCK 3B
Adaptador de corriente compatible con PD/QC con puerto USB-C igual o superior a 15W
Teclado y ratón
Monitor con entrada HDMI
módulo WiFi M.2 opcional
