Longitud del Cable
Color
Descripción
PCI-Express x1 x4 x8 x16 macho a macho, PCI-E 3,0 macho a hembra 1x 4x 8x 16x Cable de extensión gráfica PCIe hembra a hembra
PCIe 1x 4x 8x 16x
Descripción
Artículo
Velocidad máxima

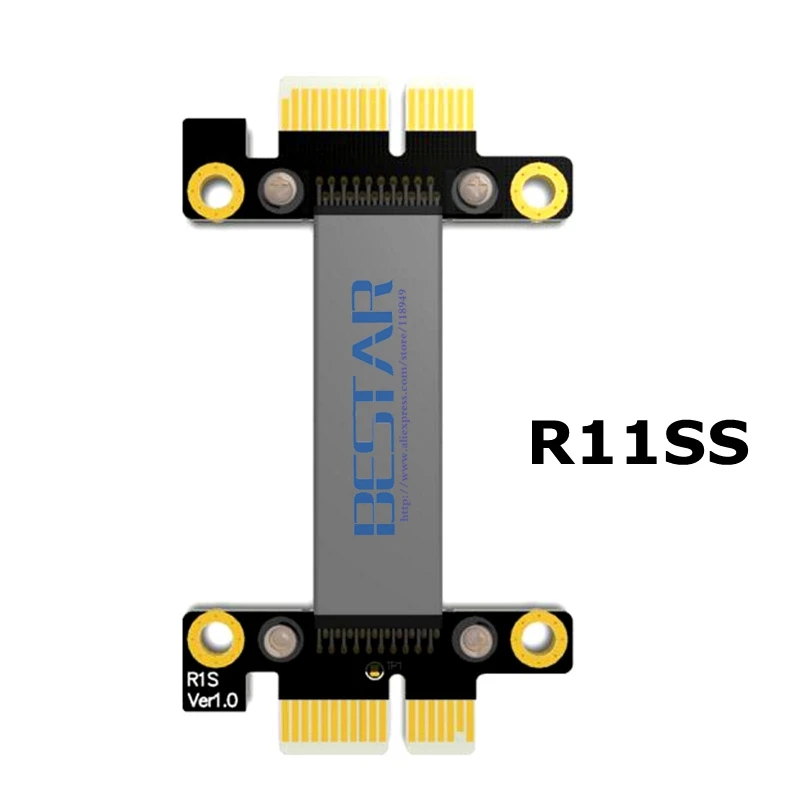

PCIe x1 a PCIe x1 macho a macho
R11SS
PCIe 3.0 x1 (8G/bps)

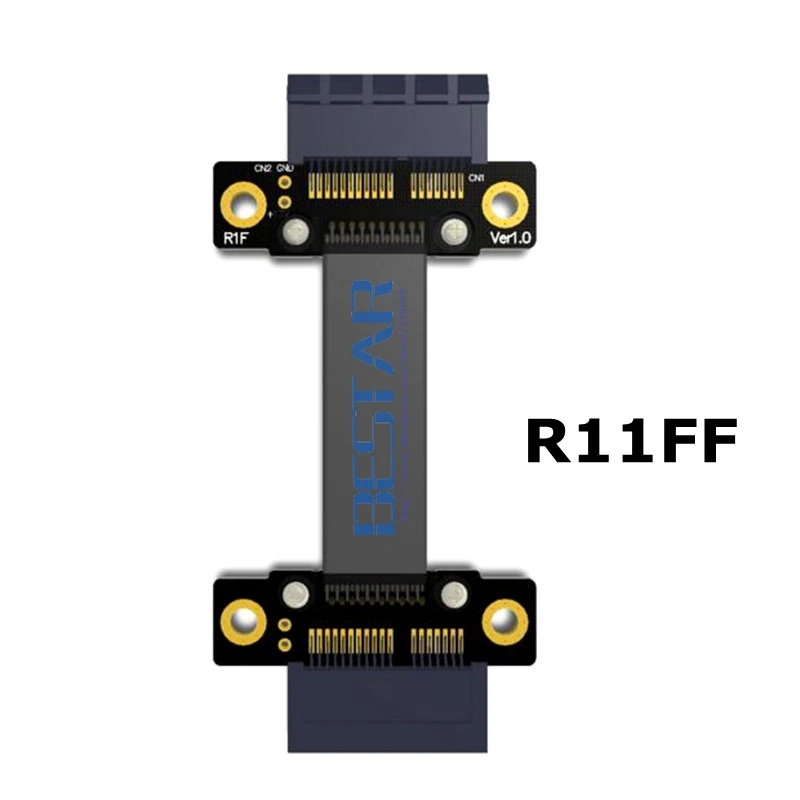

PCIe x1 a PCIe x1 hembra a hembra
R11FF
PCIe 3.0 x1 (8G/bps)

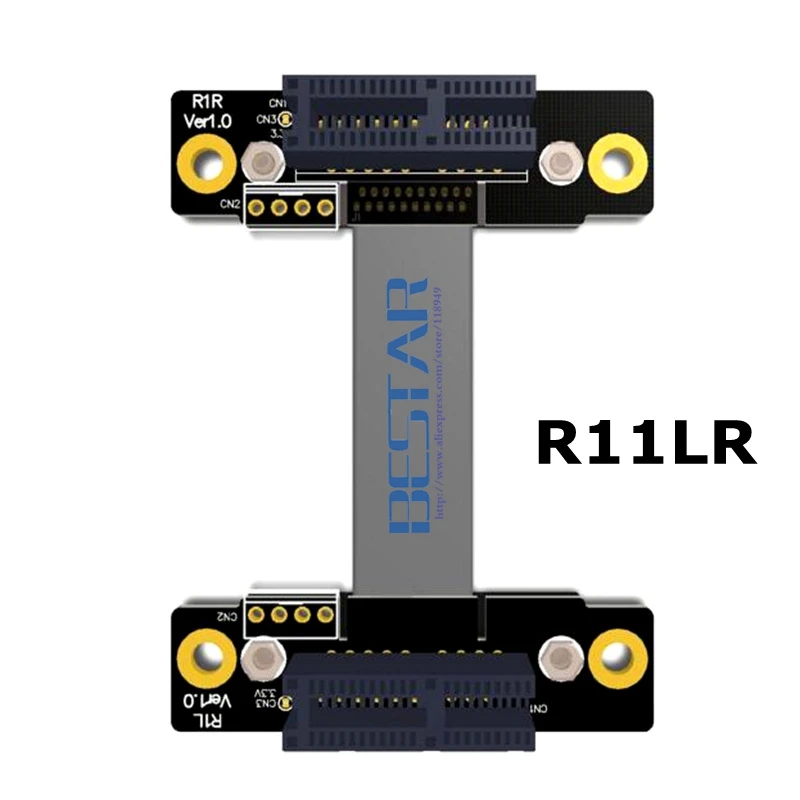

PCIe x1 a PCIe x1 hembra a hembra en ángulo recto
R11LR
PCIe 3.0 x1 (8G/bps)

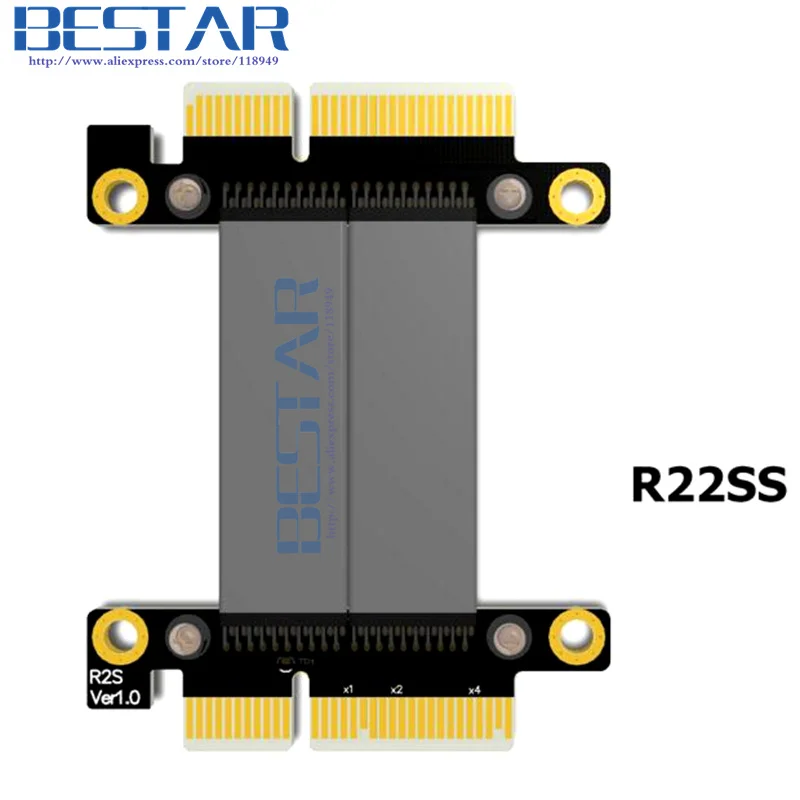

PCIe x4 a PCIe x4 macho a macho
R22SS
PCIe 3.0 x4 (32G/bps)

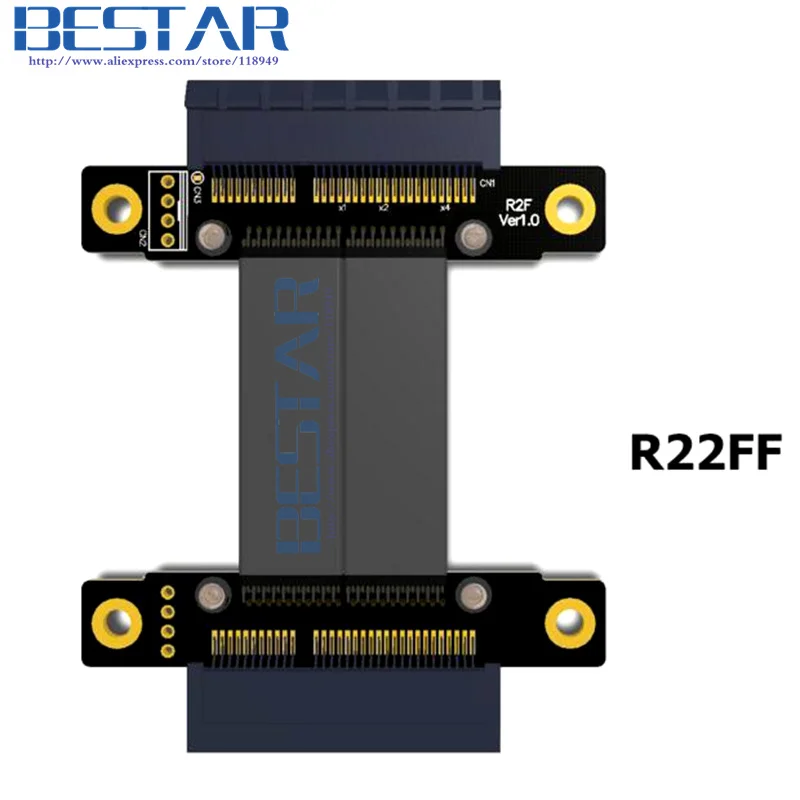

PCIe x4 a PCIe x4 hembra a hembra
R22FF
PCIe 3.0 x4 (32G/bps)

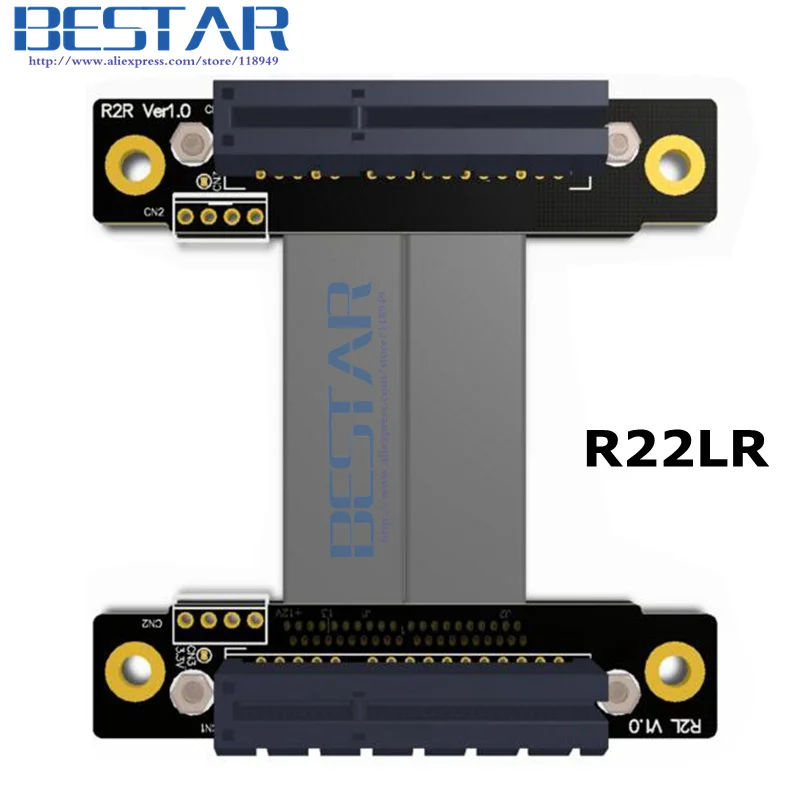

PCIe x4 a PCIe x4 hembra a hembra en ángulo recto
R22LR
PCIe 3.0 x4 (32G/bps)

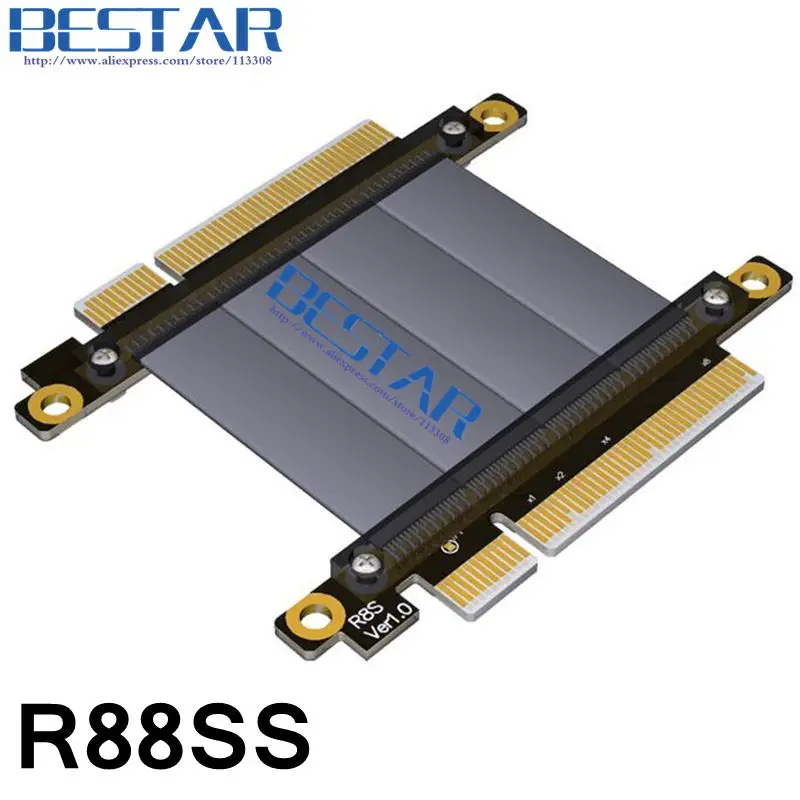

PCIe x8 a PCIe x8 macho a macho
R88SS
PCIe 3.0 x8 (64G/bps)

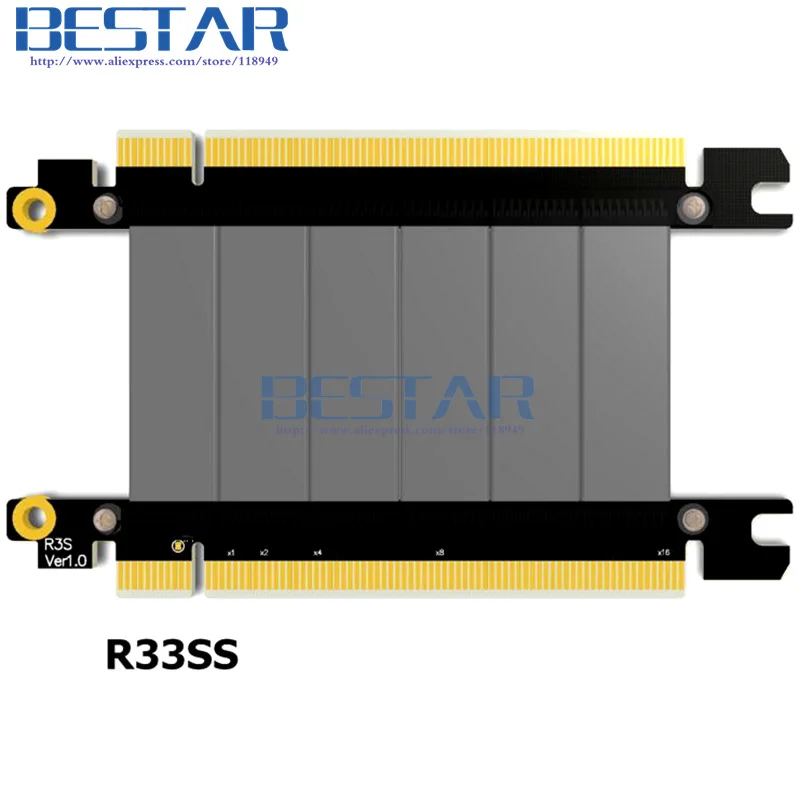

PCIe x16 a PCIe x16 macho a macho
R33SS
PCIe 3.0 x16 (128 G/bps)

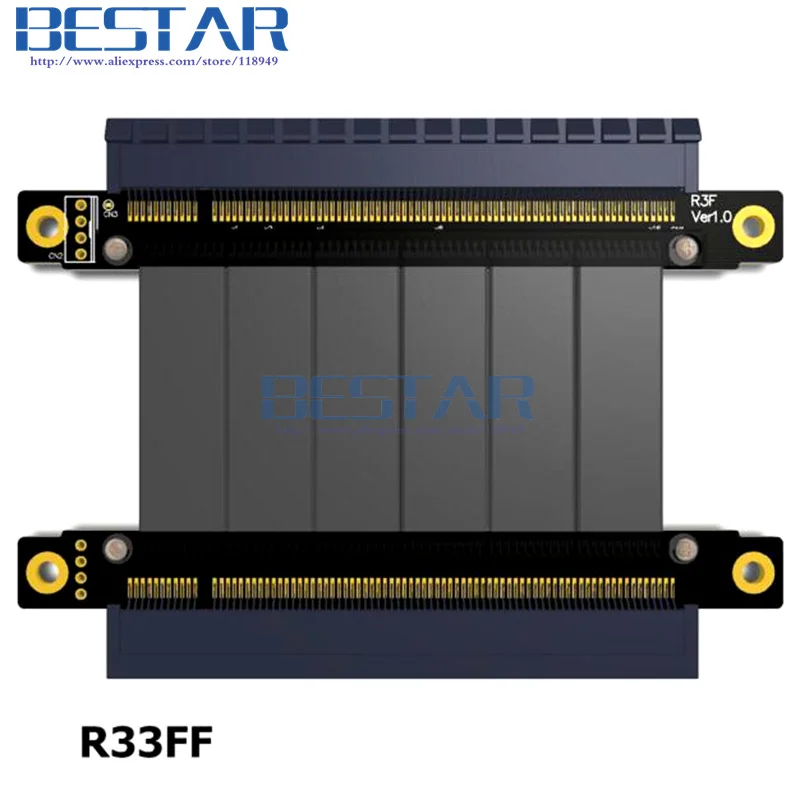

PCIe x16 a PCIe x16 hembra a hembra
R33FF
PCIe 3.0 x16 (128 G/bps)

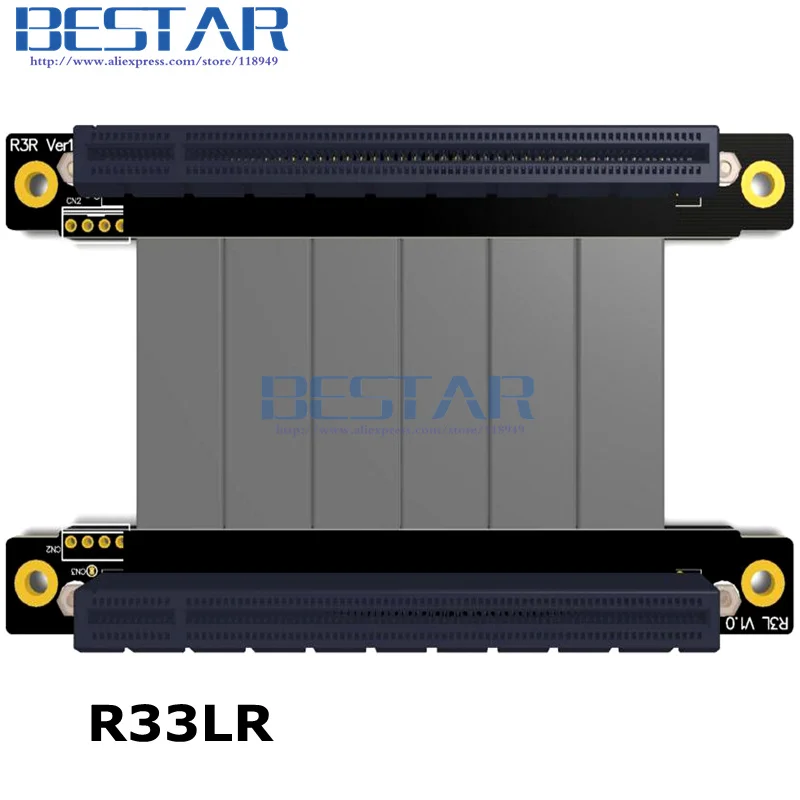

PCIe x16 a PCIe x16 hembra a hembra Ángulo recto
R33LR
PCIe 3.0 x16 (128 G/bps)
La serie Rx es un cable adaptador de extensión de conector de borde PCIe X1 X4 X8 X16, adaptado a conectores PCIe X1 X4 x8 X16, para reubicar una ranura para tarjeta PCIe o puente entre ranuras en dos PCB diferentes.El formato reforzado del cable axial proporciona una solución densa y flexible sin atenuación de señal para transacción de datos PCIe Gen3 de 8 Gbps de alta velocidad, bidireccional de 256 Gbps (256 GT/seg) para PCI x16 y 16 Gpbs (16 GT/seg) por carril PCIe.

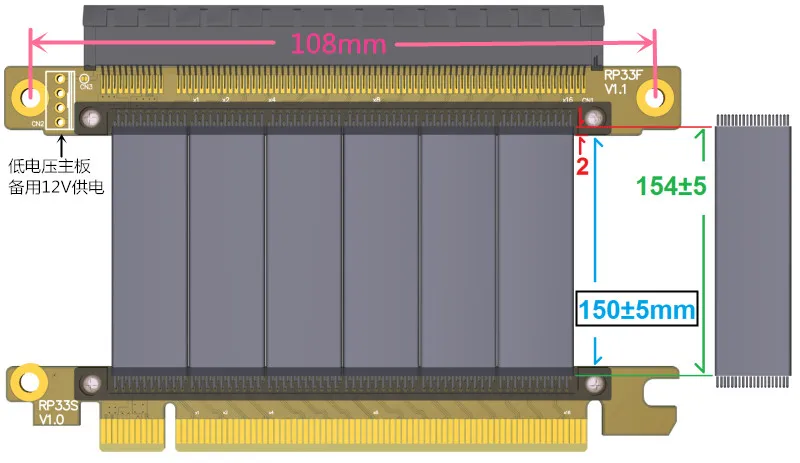

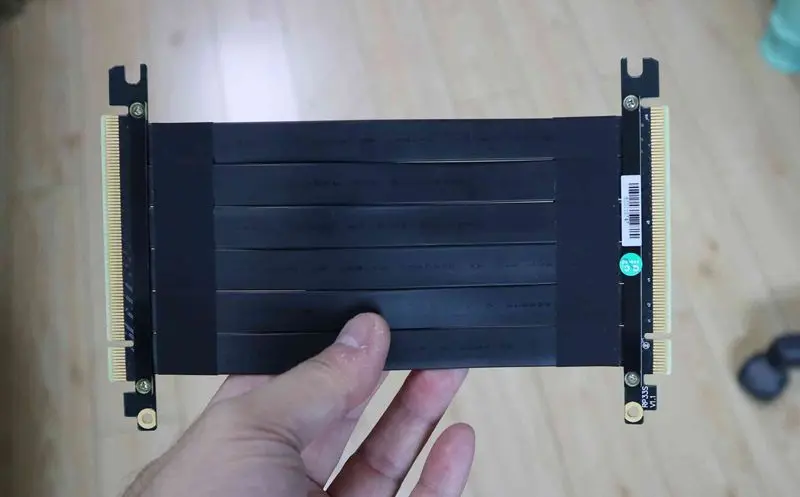

Calidad del cable: PCIe Gen3 estable de 8 Gbps o superior con cable axial de alta calidadFlexibilidad del cable: Altamente enrutable, plegable, flexibleEspesor=1,4 mm (1/16 pulgadas) Ancho=54 mm (9 mm * 6, 2 1/8 pulgadas)Longitud del cable: 5,10,15,20,25,30,35,40,50,60 cm, personalizado para 1 ~ 999 cm (001 ~ 9999)* Contactar con ventas para personalizarCalidad de PCB: diseño experimentado y material duradero para alta frecuencia y baja atenuación.Calidad del conector: Taiwán Hecho de alta calidad para servidor de PC/placa madre.Protección de puntos de soldadura: PCB envuelto y fijado con pernos y tuerca para evitar desgarros y cortocircuitos en los puntos de soldadura del cable de PCB.
[Especificación]Velocidad máxima: PCIe Gen3 8Gbps.Bidireccional 32,0 GB/seg (256 Gpbs, 256 GT/seg) para PCIe x16, 2,0 GB/seg (16 Gpbs, 16 GT/seg) por carril PCIe, compatible con PCIe Gen2 (5 Gbps) y PCIe Gen1 (2,5 Gbps).Conector de encabezado (macho): PCIe X1 X4 X8 X16Conector receptáculo (hembra): PCIe X1 X4 X8 x16Cable: Longitud: Estándar (015)=15 cm (6 pulgadas), Personalizado para 1 ~ 999 cm (001 ~ 9999)* Directrices: PCIe Gen3 8 Gbps máx. 24 pulgadas (60 cm)Tipo de cable: plano, doble axial, espesor=1,4 mm (1/16 pulgadas) Ancho=54 mm (9 mm * 6, 2 1/8 pulgadas)Blindaje EMI con polímero conductorColor negroTipo de conector: Recto (SF), Ángulos rectos (SR), Ángulo izquierdo (SL), Borde doble (SS), Conector dual (FF/LR)
