Descripción
Enrutador montado en el automóvil con una carcasa exterior CPE impresa en 1:3D que no es resistente al sol ni al calor.
Pit para evitar el enrutador del automóvil 2: Es difícil trabajar de manera estable durante mucho tiempo sin disipación activa de calor.
Pit para evitar enrutador de automóvil 3: Los productos con baterías de litio incorporadas son más propensos a incendiarse y explotar debido a las altas temperaturas.
Nota 1: Este enlace no incluye módulos 5G.Traiga sus propios módulos 5G, como la serie Mobile RM5xx.
Nota 2: Debe instalar el módulo 5G usted mismo y actualizar el sistema en la tarjeta TF usted mismo, lo cual no es adecuado para principiantes.

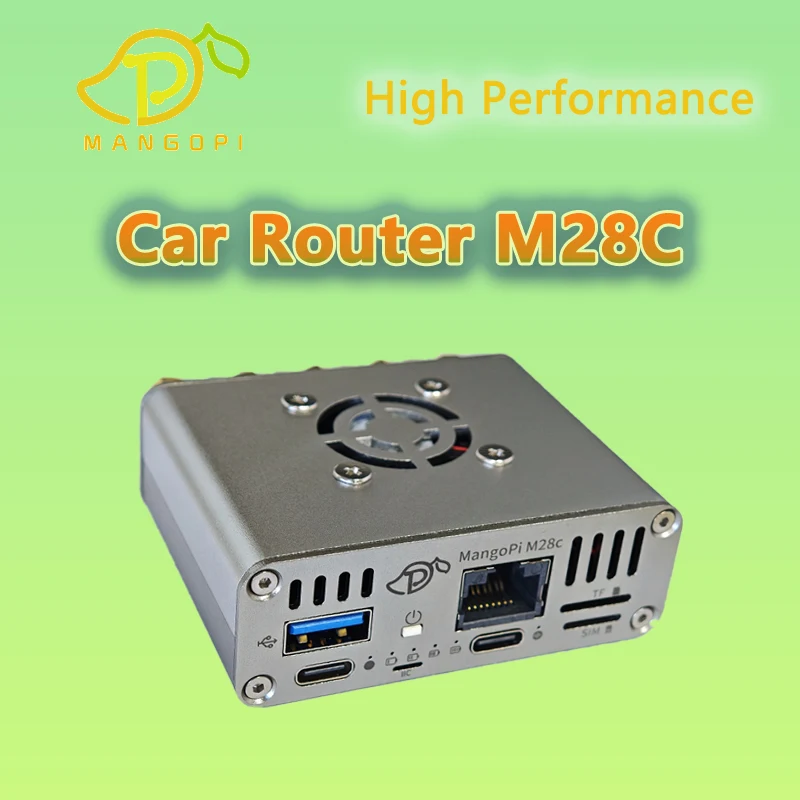

M28C es un CPE celular 5G desarrollado en base al RK3528, que ejecuta internamente el sistema Q-WRT.M28C tiene requisitos anormales de tamaño y apariencia.Afortunadamente, M28C ha logrado Tamaño más pequeño, rendimiento más fuerte, más interfaces y apariencia más linda.

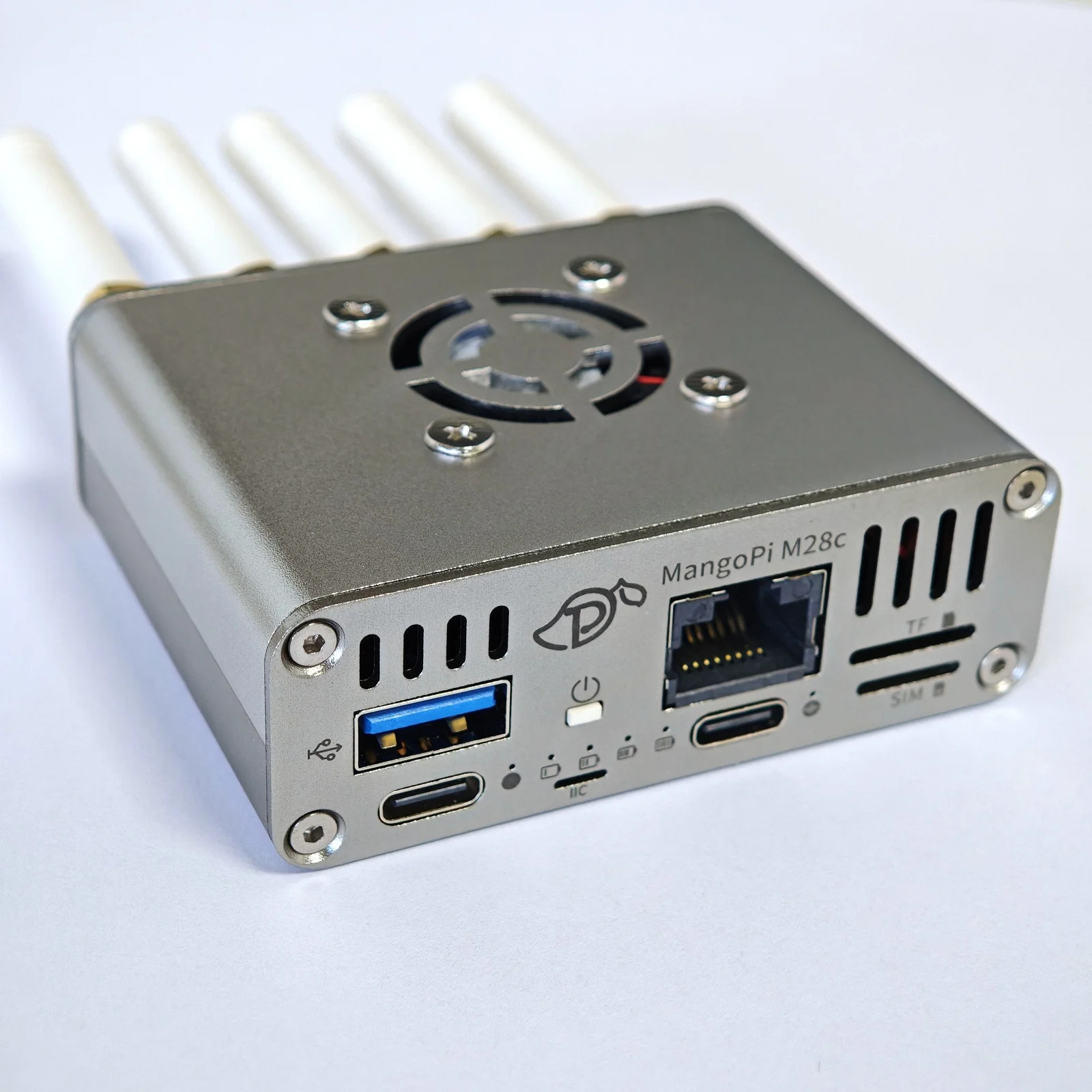

La versión de refrigeración está aquí, con un pequeño ventilador incorporado con cojinete hidráulico/aceite de 3007 5000 velocidades que reduce eficazmente la temperatura interna de la máquina.
La versión V1.61 admite uniformemente fuente de alimentación independiente, fuente de alimentación de batería de litio y fuente de alimentación híbrida.Revisar V1.61 de la siguiente manera:
Admite conexión directa desde 5G al tipo C-USB frontal.Cuando no hay tarjeta TF, M28C puede servir como placa adaptadora USB
Interfaz IIC reservada de 4 pines para pantalla OLED pequeña (estilo usado M28K)

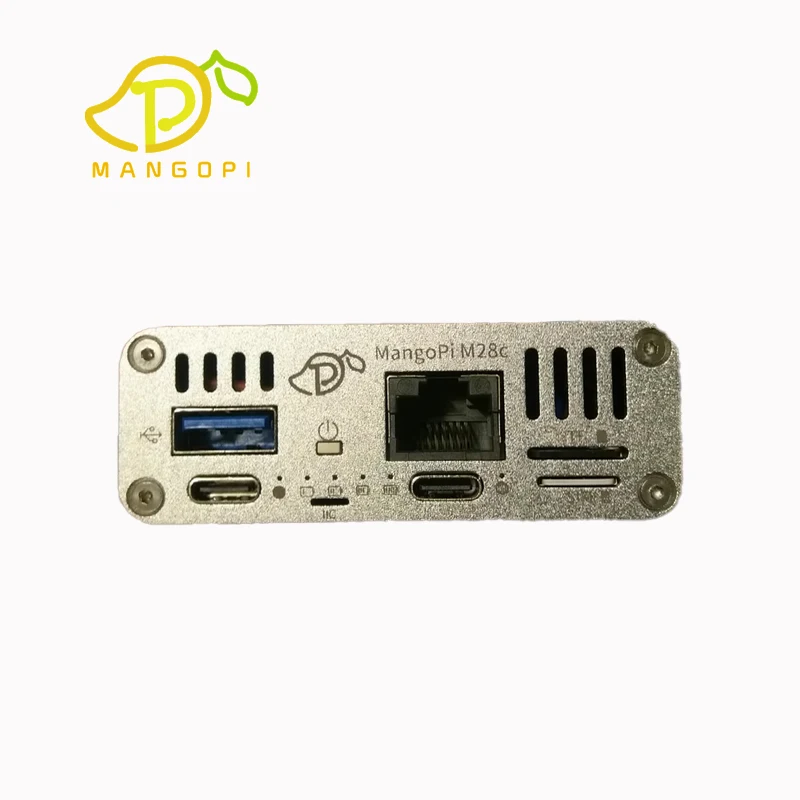

El LED frontal conserva la luz indicadora de funcionamiento, la luz del puerto Ethernet y 4 luces de visualización del nivel de batería, mientras que el LED trasero se utiliza como indicador de carga.
Corregir el problema de selección de tarjetas TF
Pads TTL reservados para CPU, pads TTL para 5G y pads USB 3.0 adicionales dentro de la placa
Agregue un botón de usuario en la parte posterior (que se puede usar para restaurar la configuración de fábrica)
Modifique la interfaz del ventilador a un conector.
Mejoró el MOS de la fuente de alimentación principal y la inductancia de la fuente de alimentación principal, reduciendo la resistencia interna general en 36 m Ω.
Para 5G-CPE en el mercado, hemos realizado mejoras a los siguientes puntos:
1.Se han introducido 1,5 interfaces USB 3.0 adicionales para la transmisión de alta velocidad.(Por ejemplo, en escenarios NAS ligeros, ampliando el WAN Ethernet de alta velocidad adicional e incluso conectando al ZTE F50, etc.)
2.El soporte de baterías de litio solo requiere una sola batería de litio de 3,7 V, que es más versátil, fácil de usar y rentable.
3.El encendido/apagado se controla mediante botones electrónicos sensibles al tacto para evitar la inestabilidad del interruptor de palanca.
4.Súper portátil, el cuerpo M28C es compacto y definitivamente sorprendente.
5.Rentabilidad de hadas, sin cortar puerros, sin trucos, sin tratar a los usuarios como xx.
Destacados de V1.5/V1.6:
Es a la vez CPE y enrutamiento suave.
Admite batería de litio incorporada, ultra portátil
Admite interfaz de expansión de velocidad ultra alta USB 3.0 HOST
Tenga en cuenta que durante el funcionamiento actual del firmware, es normal que el LED 5G de las versiones V1.5/V1.6 se encienda o no, y aún no existe un control específico.Lo discutiremos en el futuro.
Al seleccionar un módulo 5G, se debe tener en cuenta lo siguiente:
1.En primer lugar, asegúrese de que el módulo 5G tenga un canal USB 3.0, que está habilitado de forma predeterminada.
2.La principal recomendación es la serie RM500Q de plataformas de soluciones Qualcomm (hay versiones oficiales o ES disponibles), que es simple y fácil de usar.
3. No recomendamos ninguna versión de FM350-GL.a menos que seas un experto y disfrutes jugando.
4.Los módulos FM650 y RM500U, MT5700, generan calor significativo y no se recomiendan.
Tenga en cuenta que durante el funcionamiento actual del firmware, es normal que el LED 5G de las versiones V1.5/V1.6 se encienda o no, y aún no existe un control específico.Lo discutiremos en el futuro.
Firmware OP (WiFi más rápido)
OpenWRT 0620 viene con un controlador WiFi 6 incorporado, que incluye Docker y admite ventiladores PWM.También es compatible con la versión 2T2R del M28C (actualmente no en producción en masa)
OpenWRT 0508 viene con un controlador WiFi 6 y Docker integrados, lo que evita problemas de selección de tarjetas TF
Firmware QWRT (admite más tipos de módulos 5G)
qwrt-r25.07.01
¡¡¡Qwrt-r25.06.12 no se recomienda para esta versión en este momento!!!Optimización actualizada para MT5700, problema IPv6 de relé FM350 fijo y resolución del problema de la baja velocidad inalámbrica en dispositivos iOS en la versión beta iOS 26 con HE_SU_CEAMAnterior deshabilitado de forma predeterminada para AIC8800
Qwrt-r25.05.12 tiene un controlador WiFi 6 incorporado, que ha optimizado algunas velocidades remotas y algo compatible con Fibcom
Módulo 5G autoadaptado:
El primer lanzamiento es la serie RM500Q y RM520N, SIM8200EA y DW5931e.
Evite las primeras versiones del FM350 ya que hay demasiados problemas extraños.
Evite módulos con alta generación de calor, como MT5700, FM650, RM500U, etc.
Hay dos tipos de obleas de silicio que se acompañan con disipación de calor, que son adhesivos de una sola cara y unidos en la parte frontal del módulo 5G para disipar el calor del módulo 5G a la carcasa de aluminio;Se adjunta un microadhesivo de doble cara entre el módulo 5G y la placa base M28C.
Los tornillos y tuercas 5G que vienen tienen ranuras en el lateral para sujetar y fijar al instalar módulos 5G.
PASO de carcasa: m28c_v1 p50.zip m28c_1p60.cremallera m28c_1p61.zip
Herramienta de parpadeo de tarjeta TF: Grabador, nota: No utilice Rufus para flashear, ya que puede no comenzar
Pasos de operación: antes de flashear la tarjeta TF, no es necesario descomprimir el paquete de firmware.Simplemente parpadea.Durante el proceso de parpadeo, si Windows solicita formatea, haga clic en Cancelar
Información de firmware:
Dirección de página de backend: 192.168.1.1, nombre de usuario: raíz, contraseña: contraseña
Al iniciar sesión con TTYD, el nombre de usuario y la contraseña coinciden con la página backend
Información de accesorios:
Conversión de línea Ipex4 a SMA:https://item.taobao.com/item.htm?id=725731688767&ns=1&skuId=5215035847096

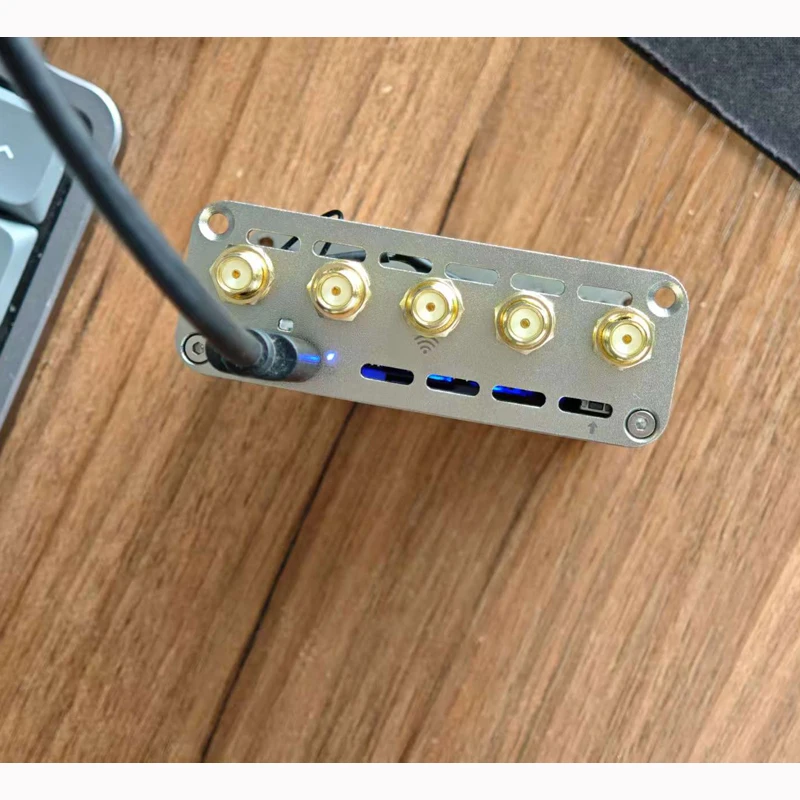

Al elegir una antena 5G usted mismo, seleccione el pin interno SMA para la interfaz, con un rango de frecuencia de 600-6000MHz.Además, la posición de la antena WiFi también se puede sustituir por una antena 5G.De lo contrario, el diámetro de la antena SMA no debe exceder los 13 mm, de lo contrario será demasiado ancho para instalarla.Por ejemplo, una simple antena en barra de pegamento:https://item.taobao.com/item.htm?id=760942581310&skuId=5246846905676
Llave SMA:https://item.taobao.com/item.htm?id=830625492857&skuId=5735942211171
Tornillos M. 2 y pilares de cobre:https://item.taobao.com/item.htm?id=742526627956
Montaje del ventilador:https://item.szlcsc.com/5756742.html Se puede conectar a cables terminales 1,25-3P para salida, PIN1: 5V,PIN2:GND,PIN PWM

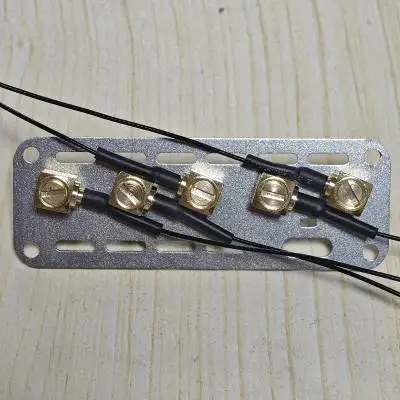

Dirección de referencia de instalación SMA
V1.5 es la versión de prueba y luego V1.6 es la versión oficial:
Página resumida de datos M28C: mangopi. org/m28c
