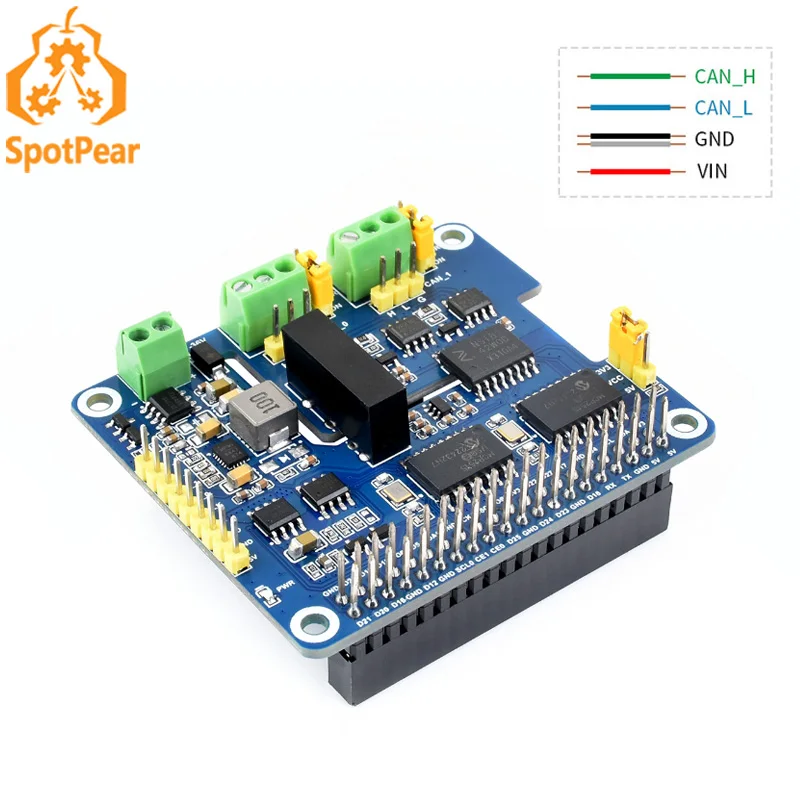

Raspberry Pi sombrero de expansión CAN Bus aislado de 2 canales, Chips duales para expandir múltiples canales CAN

【Visión general】

[] Sombrero de expansión de bus CAN aislado de 2 canales para Raspberry Pi, solución de chips duales, diseño apilable para expandir múltiples canales CAN, protecciones múltiples integradas, sombrero Raspberry Pi

【Características de un vistazo 】

[] El 2-CH CAN HAT + es un HAT de expansión de bus CAN de 2 canales diseñado para Raspberry Pi. Admite la expansión de múltiples canales CAN apilando con 2-CH CAN HAT o 2-CH CAN FD HAT. Adopta el diseño estándar HAT +, compatible con placas de la serie Raspberry Pi como Raspberry Pi 5/4/3/Zero. Varios circuitos de protección integrados, incluido el aislamiento eléctrico para que la comunicación sea más segura y fiable. Admite una entrada de voltaje de amplio rango de 7 ~ 36V, adecuado para aplicaciones industriales.

[] Cabezal de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi/Jetson Nano

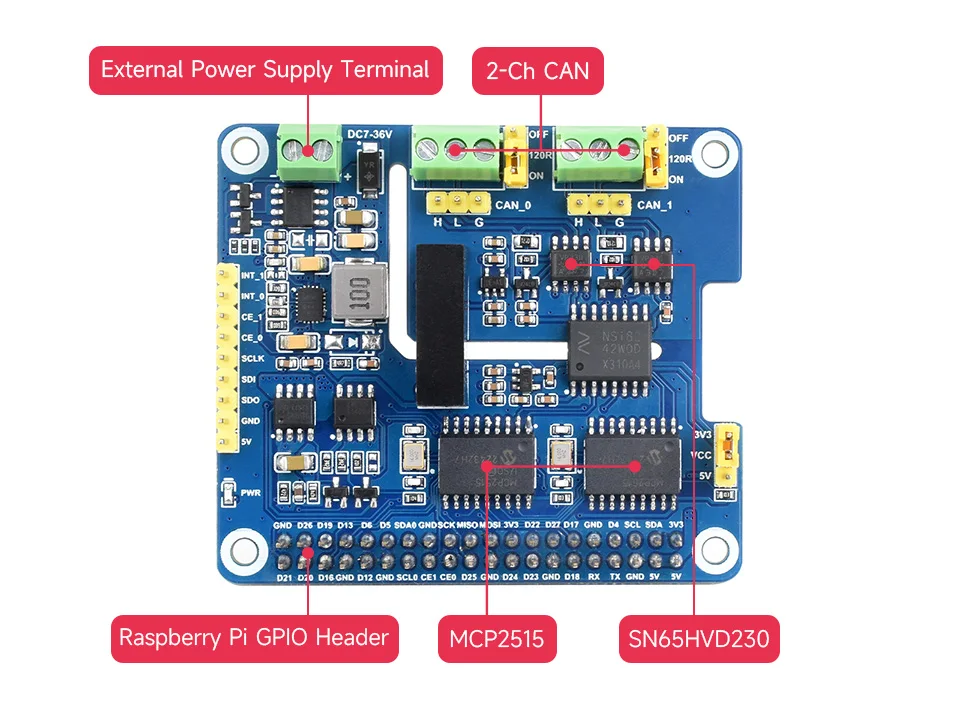

[] Adopta la solución combinada de chips duales MCP2515 y SN65HVD230, permite la comunicación CAN de 2 canales

[] . Aislamiento de la fuente de alimentación unibody a bordo, que proporciona un voltaje aislado estable, No requiere fuente de alimentación adicional para el terminal aislado

[] Aislador digital integrado, el aislamiento de la señal hace que la comunicación sea más segura y estable, y mejor antiinterferencias

[] Terminal de fuente de alimentación externa a bordo, admite entrada de alimentación de voltaje amplio de 7 ~ 36V, admite alimentar el Pi y el HAT al mismo tiempo

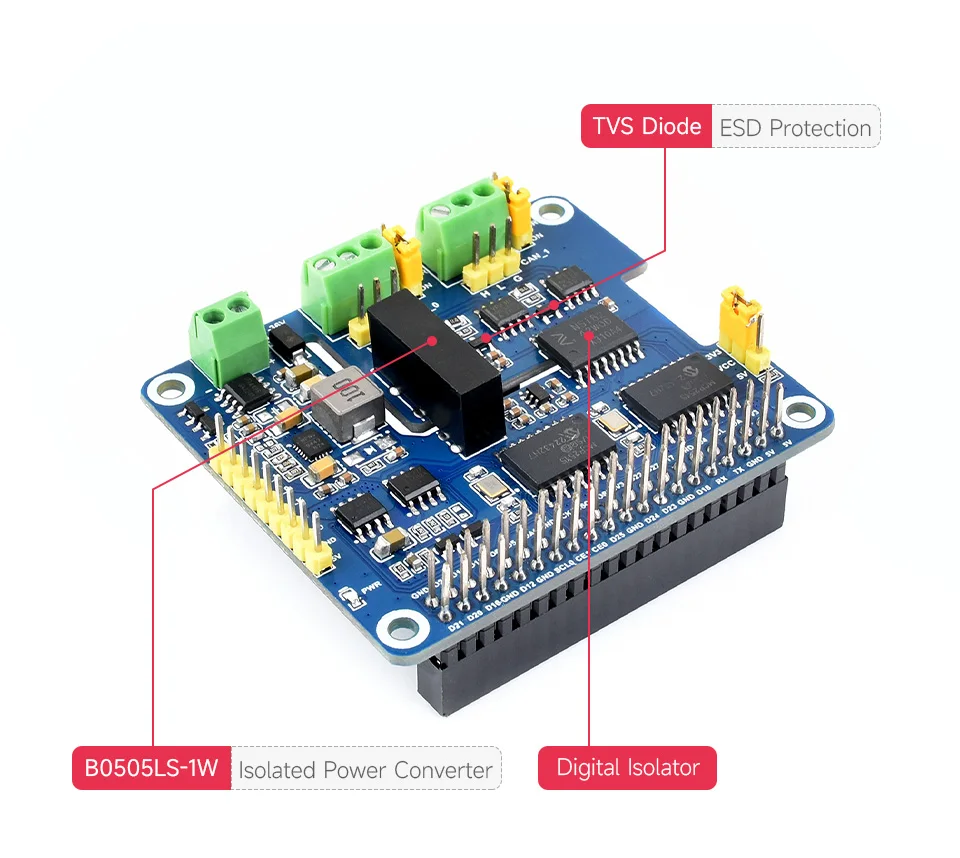

[] Diodo SM24CANB TVS integrado (supresor de voltaje transitorio), proporciona protección ESD y protección de voltaje de pico transitorio

[] Traductor a bordo de voltaje, seleccione voltaje de funcionamiento de 3,3 V/5V por puente

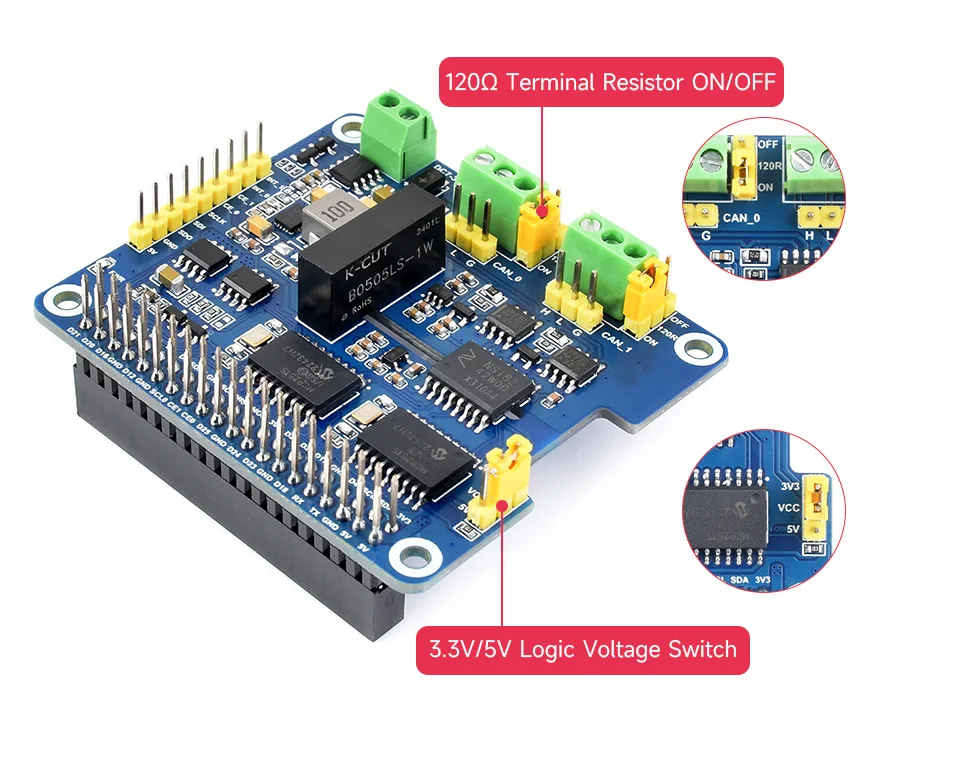

[] Resistencia de terminal integrada de 120 Ω, configurada por puente

[] Pines de control Breakout SPI e I2C, para conectar con otras placas de control host

[] Viene con recursos de desarrollo en línea y manual (Ejemplos en Python/C)

【Especificaciones】

[] CONTROLADOR CAN: MCP2515

[] BUS DE CONTROL: SPI

[] MÉTODO DE FUENTE DE ALIMENTACIÓN: Terminal de fuente de alimentación externa o Raspberry Pi GPIO

[] ENTRADA DE VOLTAJE TERMINAL: DC 7 ~ 36V

[] VOLTAJE DE FUNCIONAMIENTO: 5V

[] NIVEL LÓGICO: 3,3 V/5V

[] DIMENSIONES: 65,0 × 56,5mm

【¿ Qué puede hacer? 】

[] Habilite la capacidad de CAN Bus aislado y estable para su Raspberry Pi

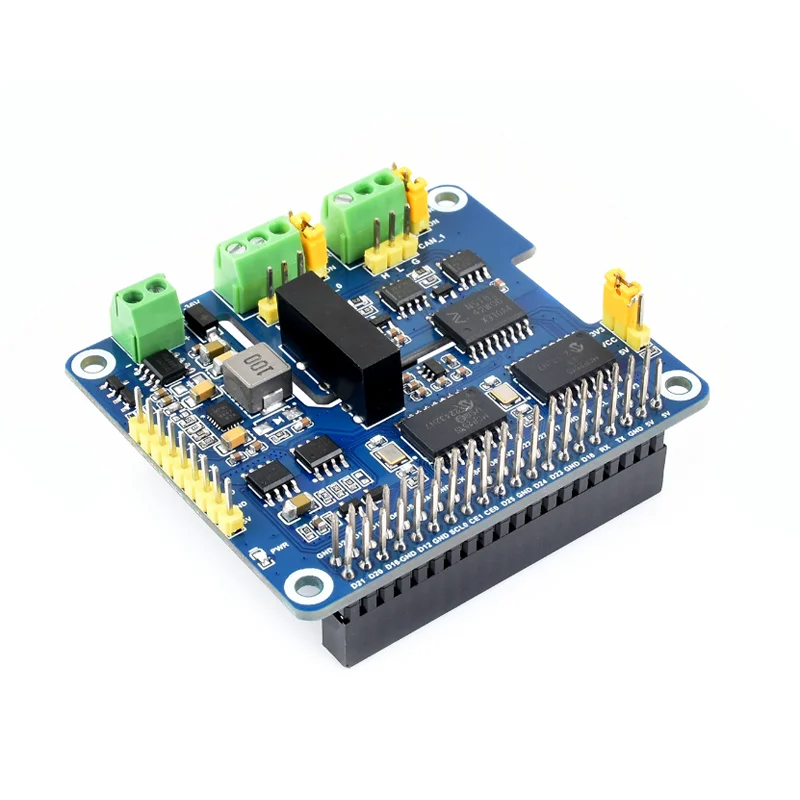

【Diseñado para la serie Raspberry Pi】

[] Cabecera estándar Raspberry Pi 40PIN GPIO, personalizada para placas de la serie Raspberry Pi

【Capacidad CAN de 2 canales】

[] Controlador CAN MCP2515 + transceptor CAN SN65HVD230

【Admite apilamiento con otros módulos】

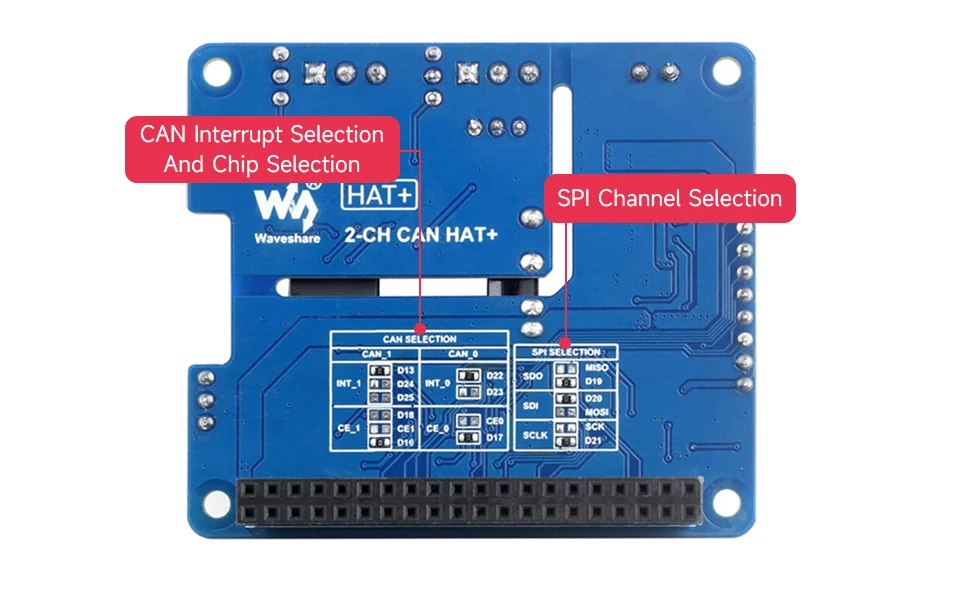

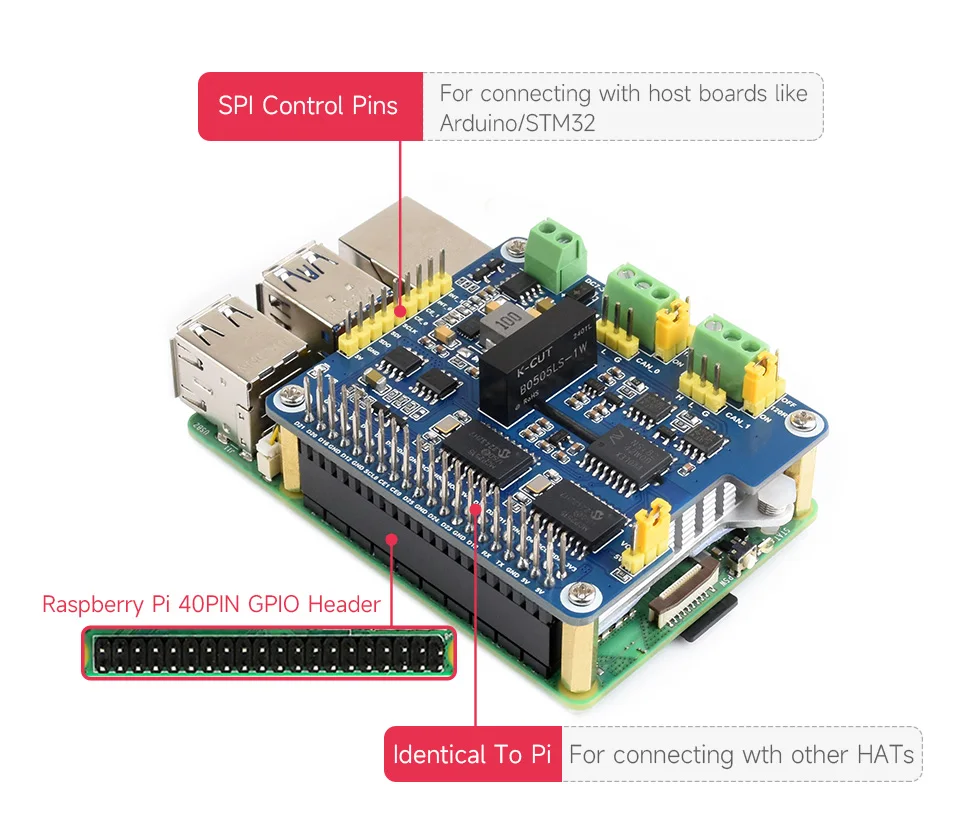

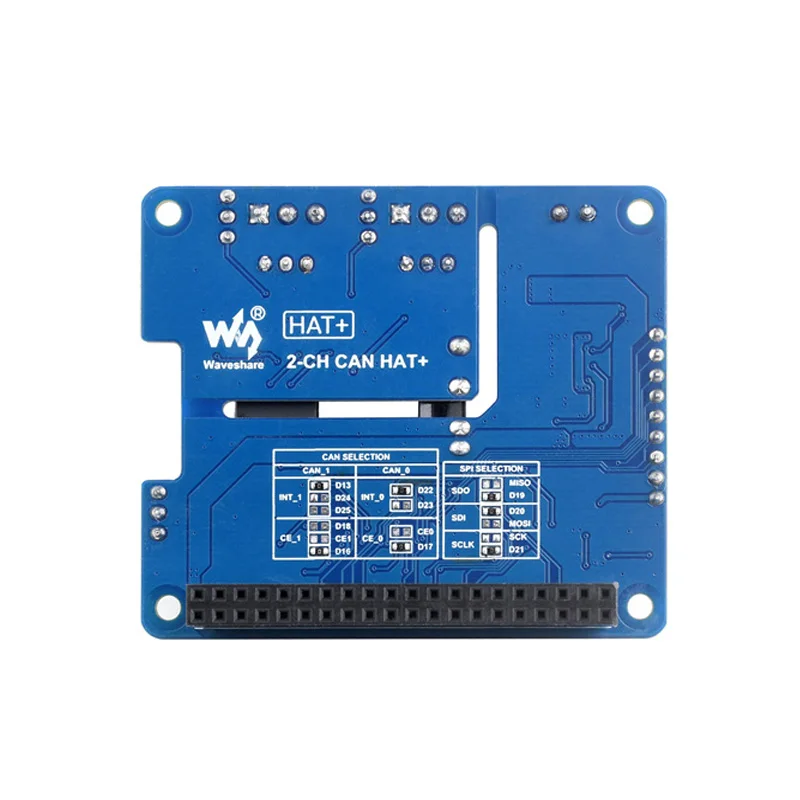

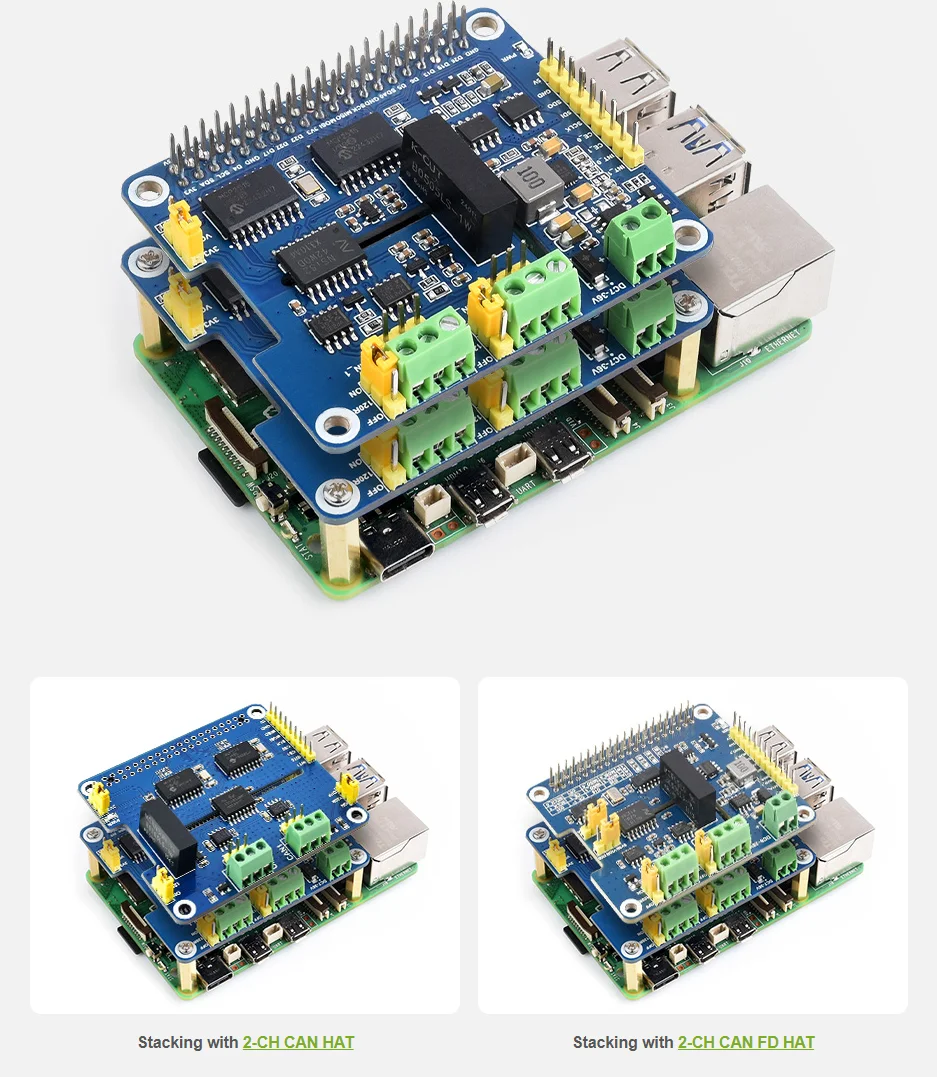

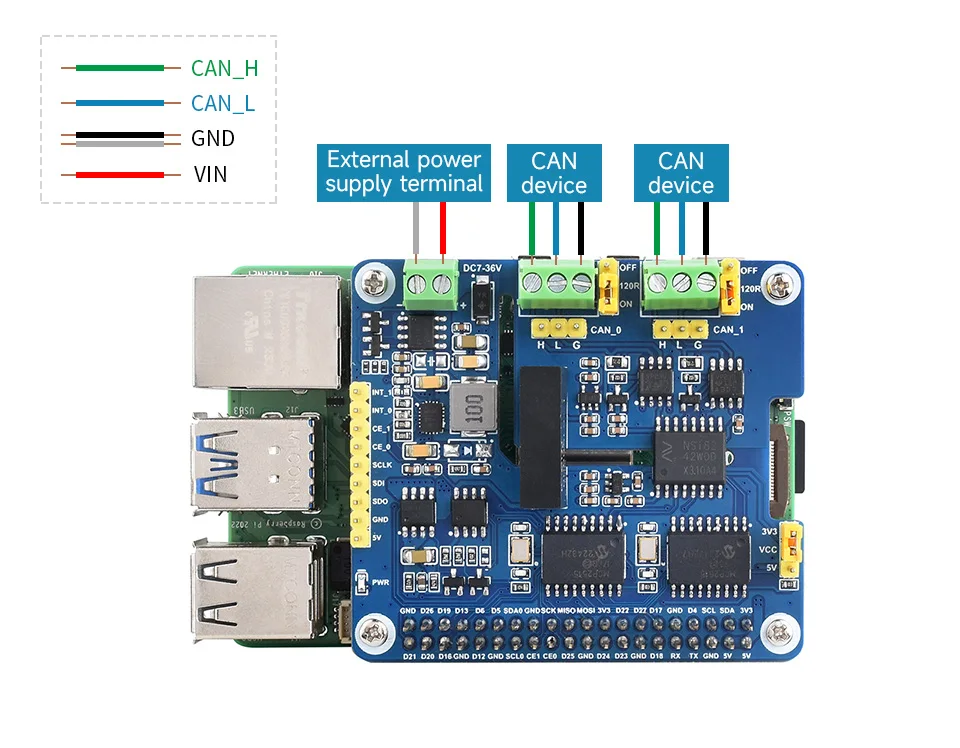

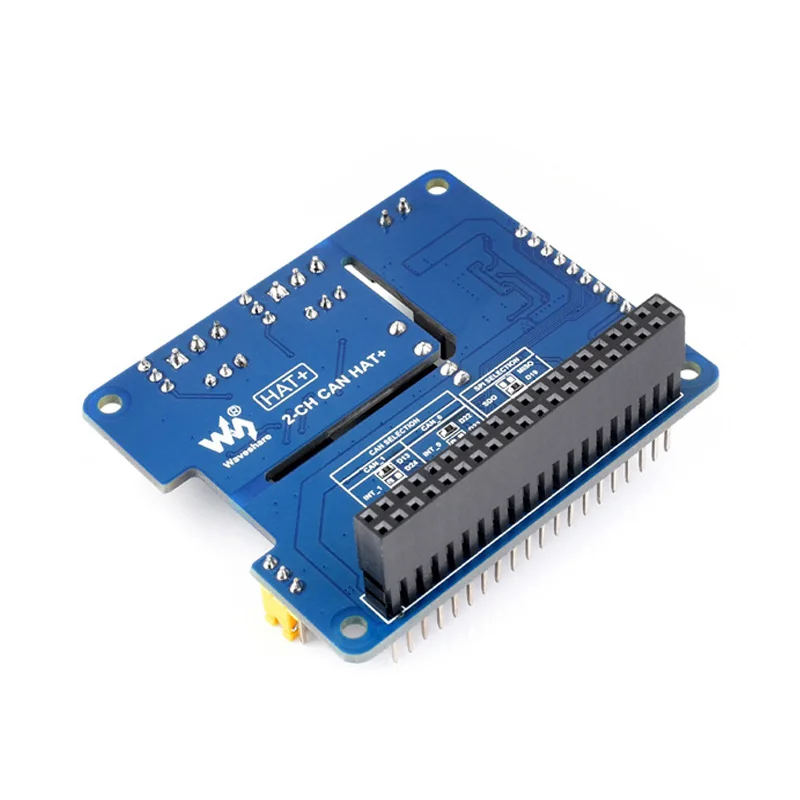

[] Soporte de comunicación de bus CAN multicanal, con almohadillas de soldadura reservadas en la parte posterior para selección de chip de canal CAN y selección de PIN de interrupción. Admite el apilamiento de dos de este módulo para expandir el bus CAN de 4 canales, y se puede apilar directamente con 2-CH CAN HAT o 2-CH CAN FD HAT, lo que permite una expansión flexible para varios escenarios de aplicación CAN

[]* Solo para referencia, consulte el contenido del paquete para obtener la lista detallada de piezas.

【Circuito de aislamiento eléctrico seguro y estable】

[] SM24CANB Diodo TVS, protección ESD, protección de voltaje de pico transitorio

【Puentes flexibles y prácticos】

[] Seleccione fácilmente el voltaje de funcionamiento de 3,3 V / 5V, o active/desactive la resistencia terminal de 120Ω, a través de puentes integrados

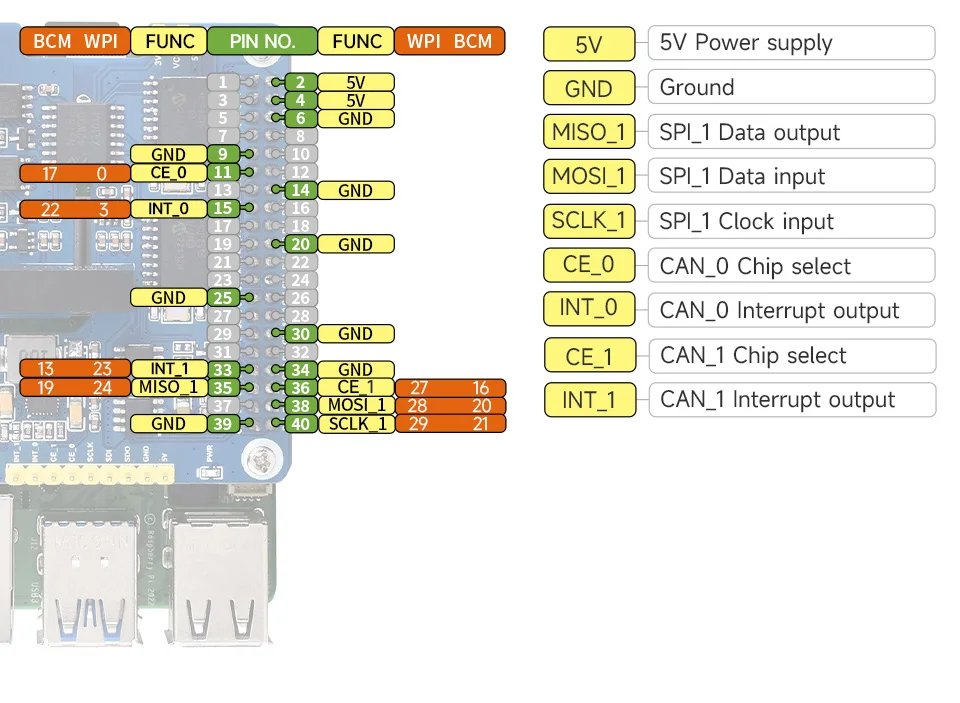

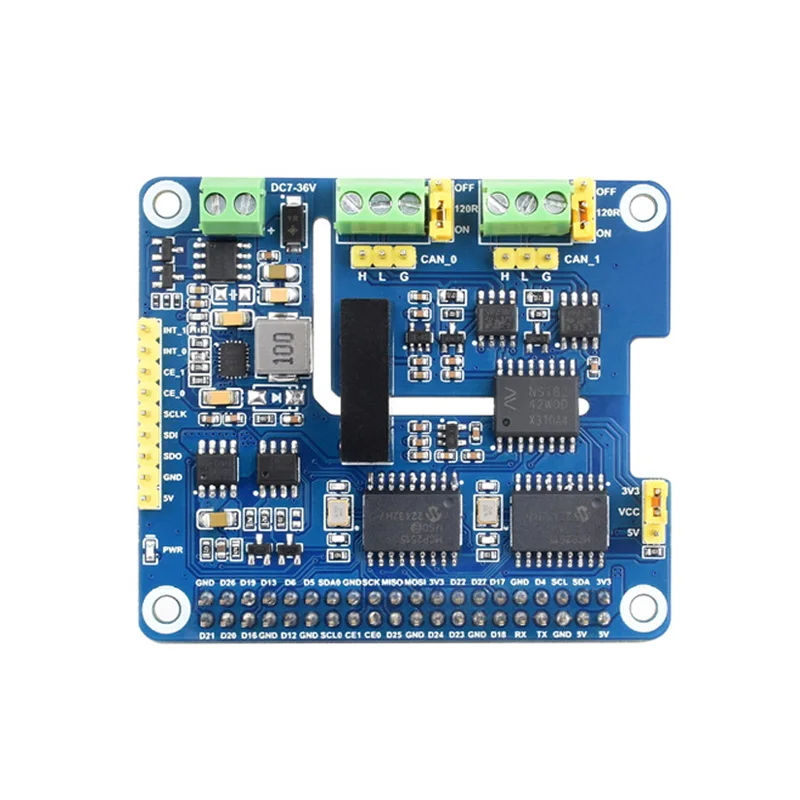

【Definición Pinout】

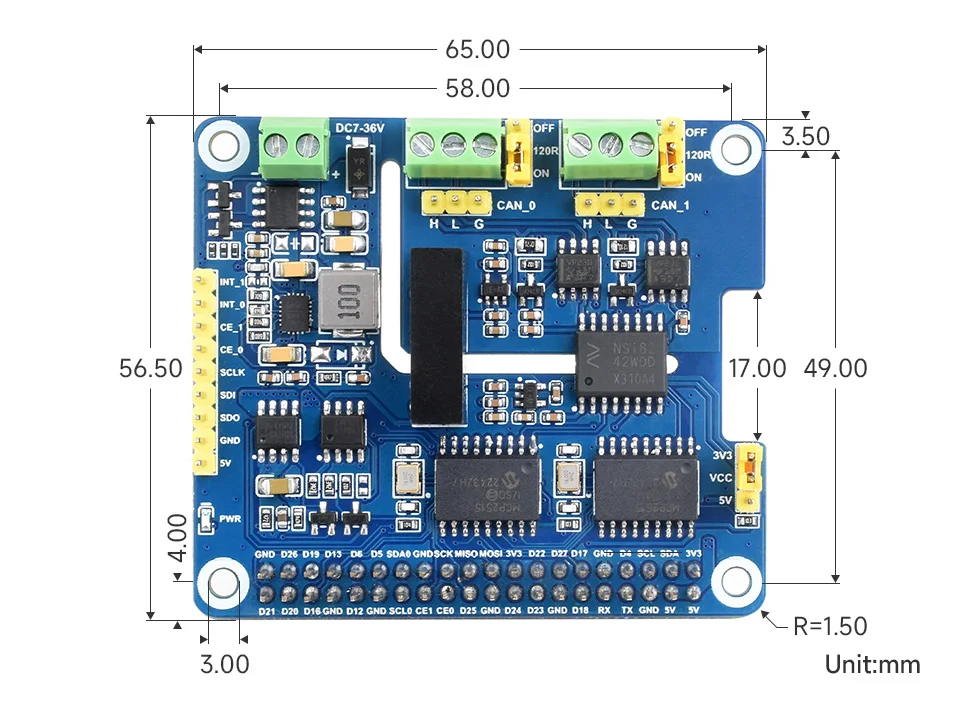

【Dimensiones delineadas】

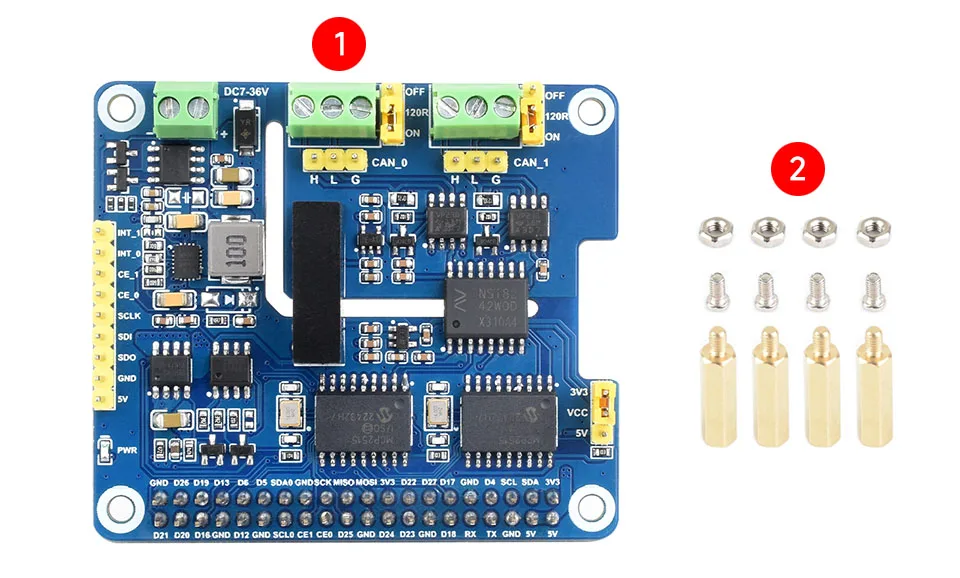

[] 2-CH CAN SOMBRERO + X1

[] Paquete de tornillos X1
