Raspberry Pi Pico-pantalla táctil LCD de 3,5 pulgadas, módulo de pantalla táctil, colores 65K, 480x320, SPI

Módulo de pantalla táctil de 3,5 pulgadas para Raspberry Pi Pico, 65K colores, 480 × 320 píxeles, interfaz SPI

Controlador táctil resistivo XPT2046, controlador ILI9488, usando bus SPI

Viene con Raspberry Pi Pico C/C ++ y demostración de MicroPython

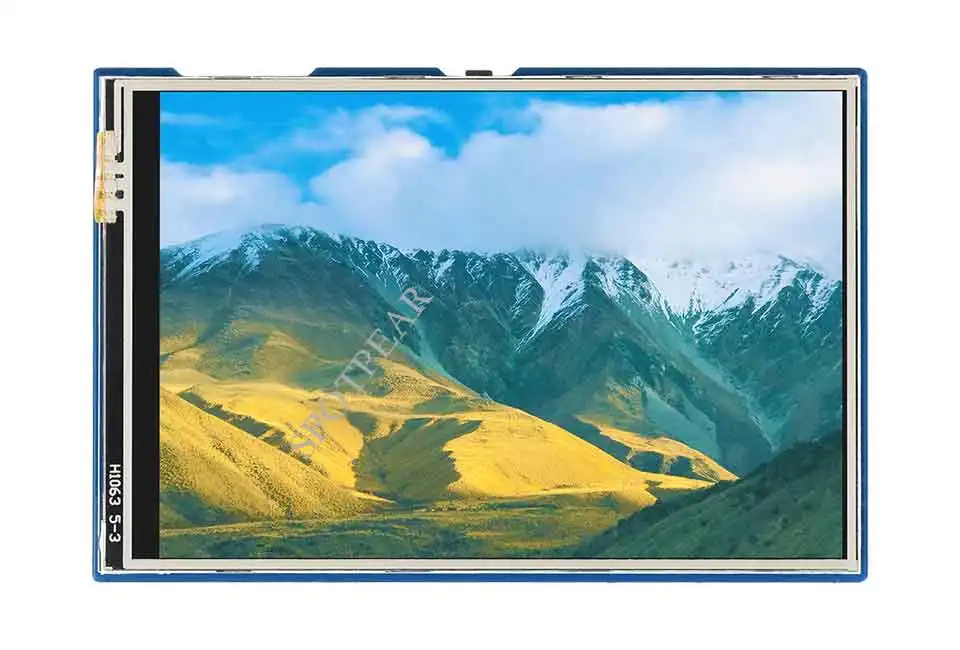

• Resolución de 480 × 320, pantalla IPS, 65K colores, efecto de visualización claro y colorido

• Controlador táctil dedicado, que brinda un efecto táctil más suave que las soluciones controladas por AD

• Ranura para tarjeta microSD para almacenar imágenes y mostrarlas directamente fácilmente

• Control de retroiluminación programable, ahorro de energía

• Viene con recursos de desarrollo y manual (ejemplos de Raspberry Pi Pico C/C ++ y MicroPython)

.

VOLTAJE DE FUNCIONAMIENTO

5V

RESOLUCIÓN

480 × 320 píxeles

INTERFAZ COMUNICACIÓN

SPI

TAMAÑO DE PANTALLA

73,44 × 48,96mm

PANEL DE PANTALLA

IPS

TAMAÑO PIXEL

0.153 × 0.153mm

CONDUCTOR

ILI9488

DIMENSIONES

86,00 × 57,20mm

CONTROLADOR TÁCTIL

XPT2046

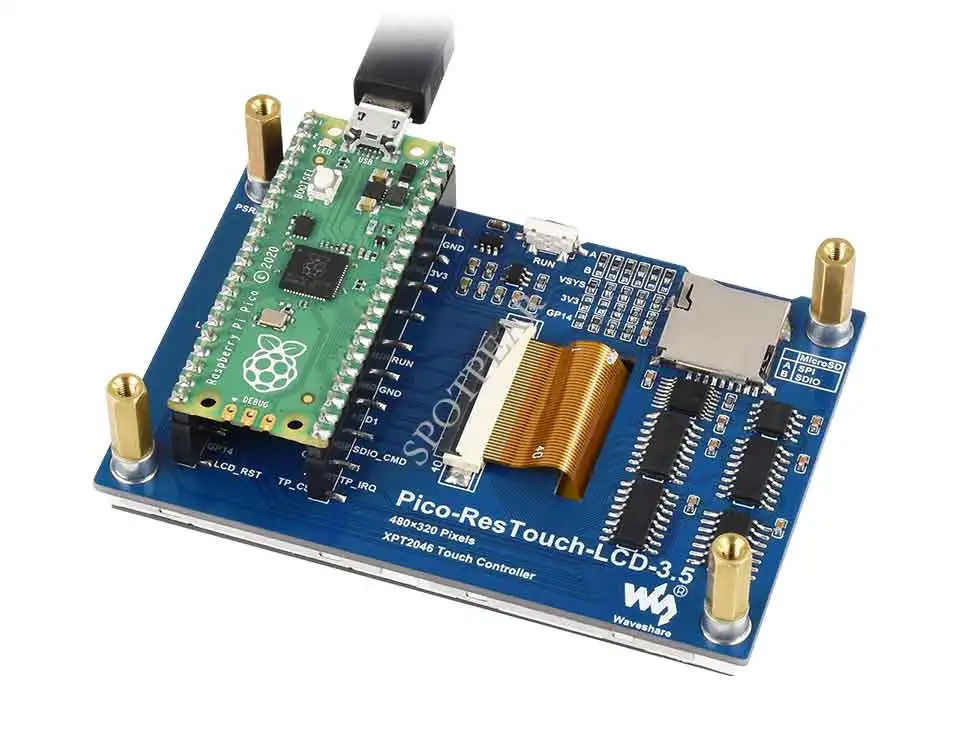

Cabezal de PIN hembra integrado para conexión directa a Raspberry Pi Pico

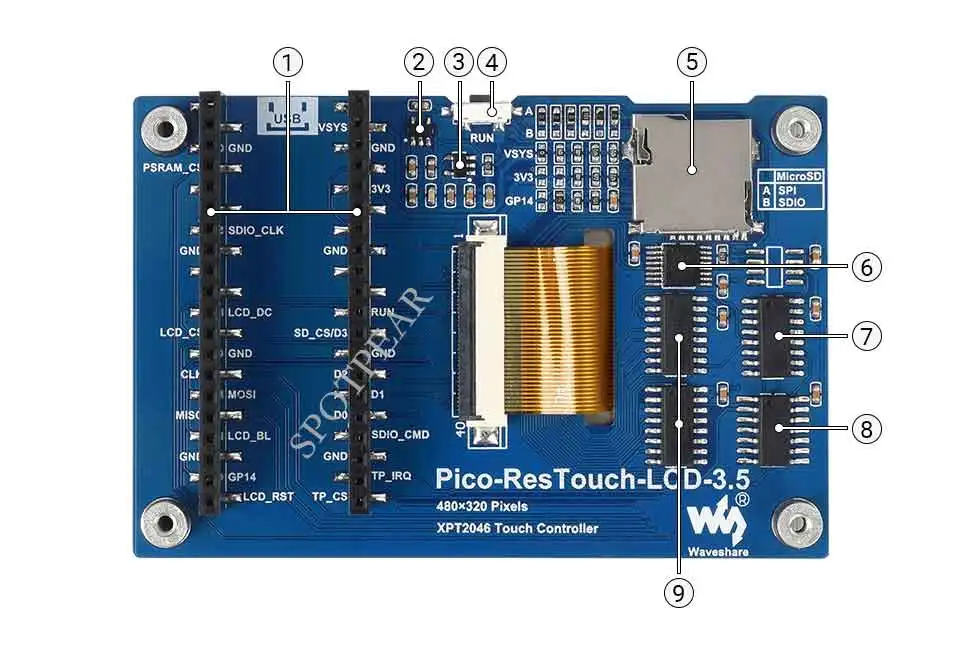

Qué hay a bordo

1. Cabezal Pico Pi de Rapsberry

2. CAT6219
   Chip de potencia de retroiluminación LCD

3. RT9193-33
   Regulador de voltaje lineal 3,3 V

4. Botón de reinicio pico

5. Ranura para tarjeta microSD

1. XPT2046
   Controlador táctil resistivo

2. 74HC4040
   Chip contador, para división de frecuencia de reloj

3. 74HC04D
   Chip inversor

4. 74HC4094
   Convertidor de datos seriales a datos paralelos

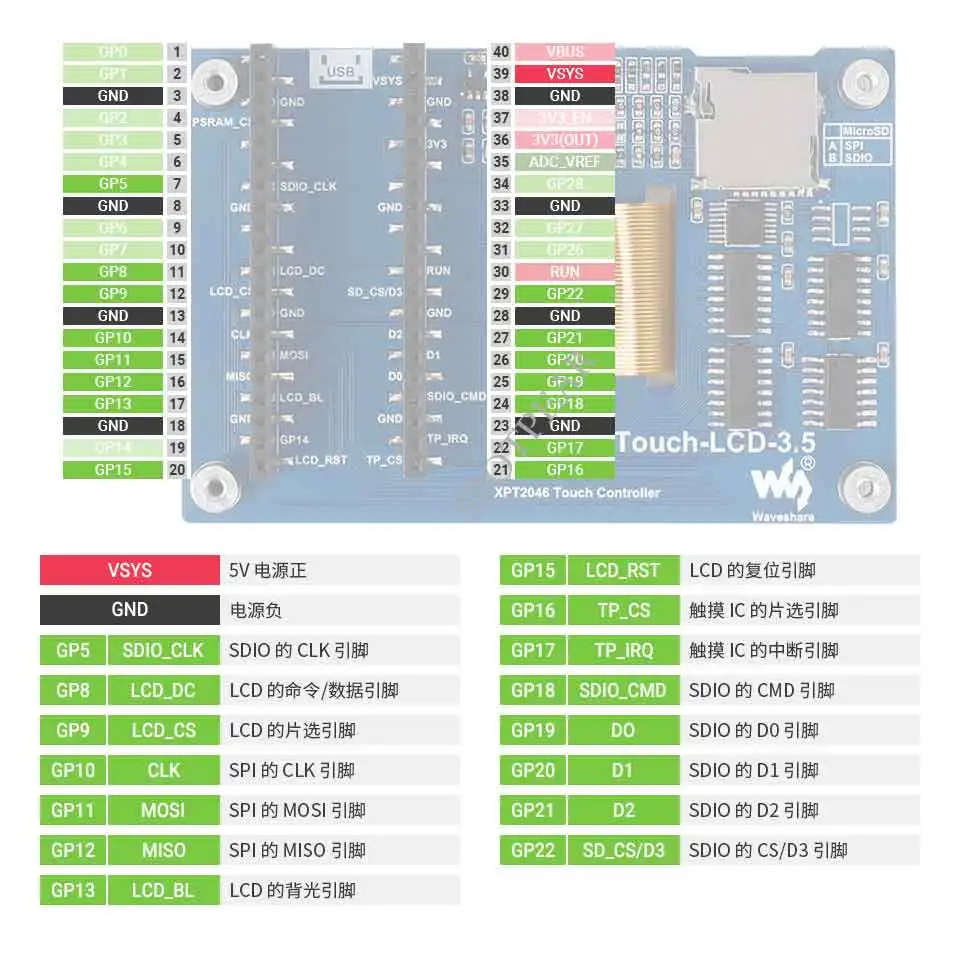

Definición Pinout

Dimensiones del contorno

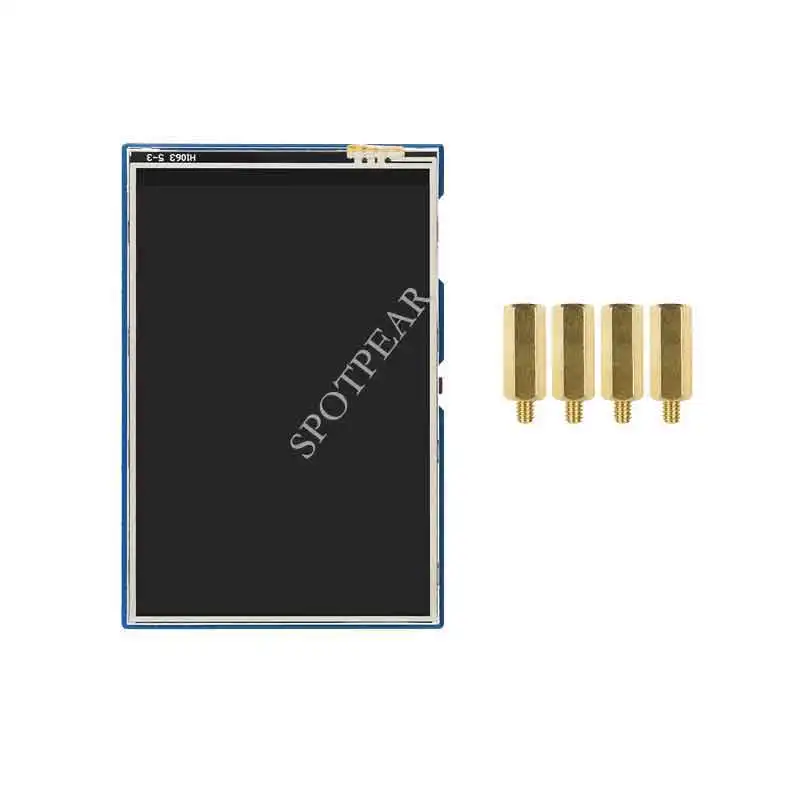

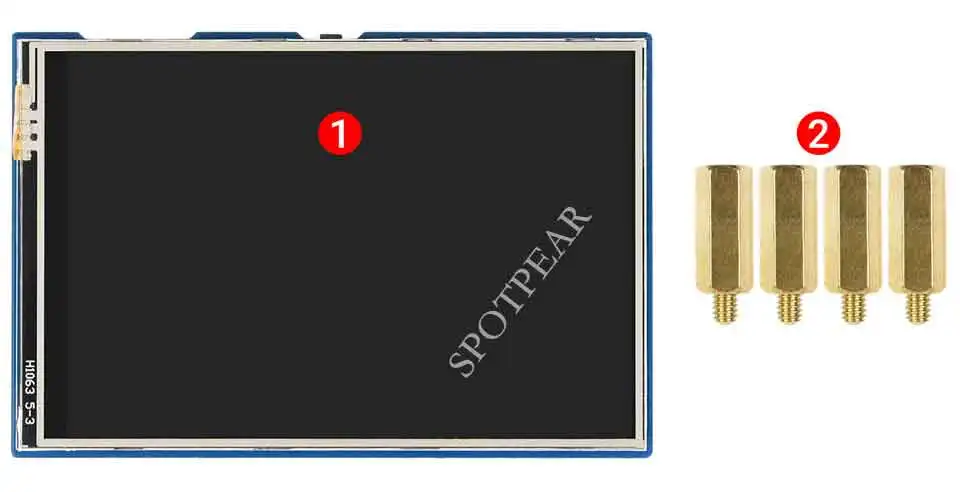

1. 2. 1 X1

2. Paquete de separadores X1
