Descripción

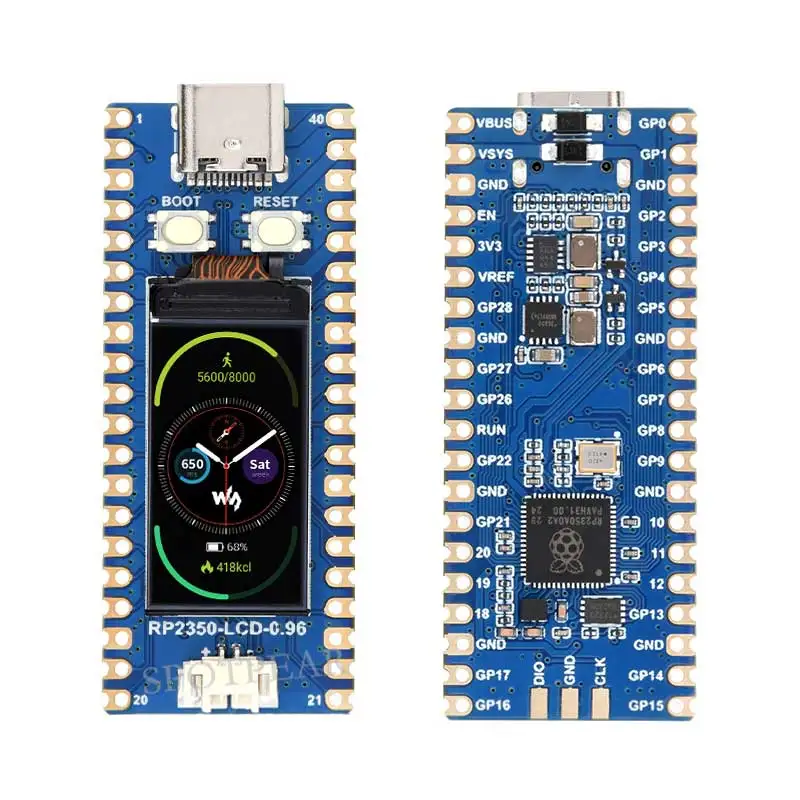

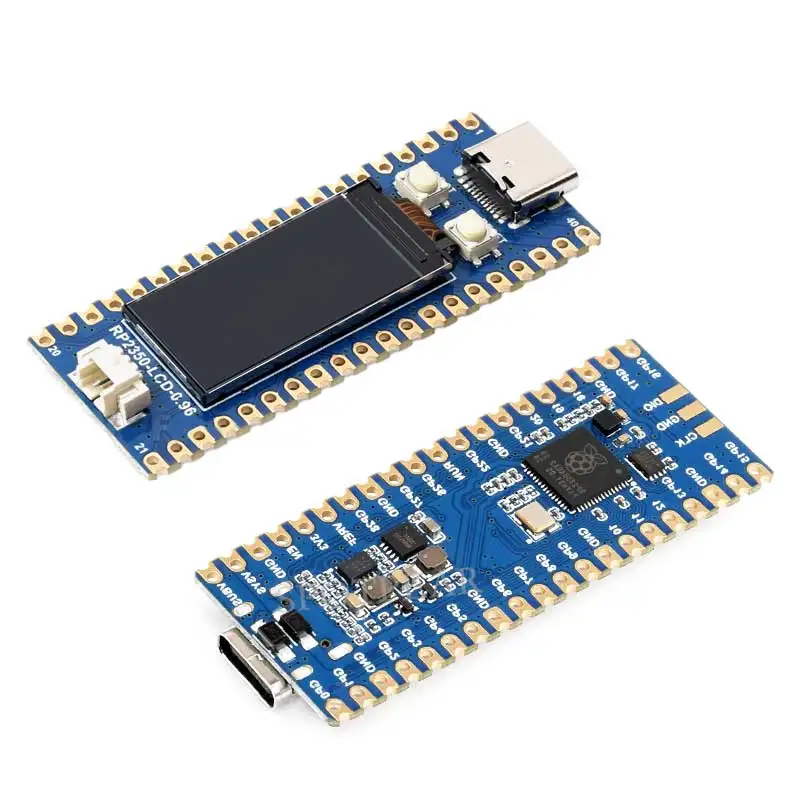

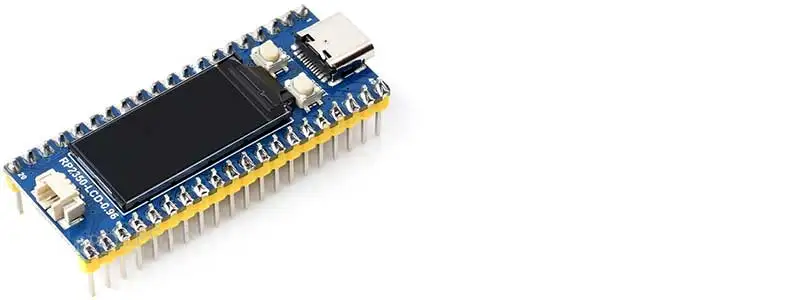

Placa de desarrollo de microcontrolador RP2350
Basado en el RP2350A oficial de desarrollo propio de Raspberry Pi
Compatible con la mayoría de los módulos Raspberry Pi Pico
Características del producto
Las características principales son:
Utiliza el chip microcontrolador RP2350A diseñado por Raspberry Pi
Exclusiva arquitectura dual-core y dual, equipada con procesador ARM Cortex-M33 de doble núcleo y procesador central Hazard 3 RISC-V de doble núcleo, que funciona hasta 150 MHz
SRAM incorporada de 520 KB y flash en chip de 4 MB
Adopte la interfaz tipo C, manténgase al día con la tendencia de los tiempos, no hay necesidad de preocuparse por enchufar la dirección correcta o incorrecta
Pantalla LCD IPS en color integrada de 0,96 pulgadas, 160 × 80 píxeles y 65K
La interfaz de carga y descarga de la batería de litio integrada es conveniente para usar este producto en escenarios móviles
Chip DC-DC integrado MP28164, un chip buck-boost DC-DC de alta eficiencia con una corriente de carga de hasta 2A
Diseño de orificio para sello, se puede soldar e integrar directamente en la placa base diseñada por el usuario.
Compatibilidad con host y dispositivo USB1.1
Admite modos de suspensión e hibernación de bajo consumo
Descarga del programa arrastrar y soltar mediante reconocimiento USB como almacenamiento masivo
Hasta 26 pines GPIO multifunción
2 SPI, 2 I2C, 2 UART, 4 ADC de 12 bits, 16 canales PWM controlables
Relojes y temporizadores precisos en chip
Sensor de temperatura
Biblioteca de puntos flotantes acelerados en chip
12 máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados
Selección de versión
C/C++, MicroPython
Se proporcionan tutoriales completos de código abierto y SD para facilitar el inicio y poder integrarse rápidamente en las aplicaciones.
Procesador dual-core
Equipado con un procesador ARM Cortex-M33 de doble núcleo y un procesador Hazard 3 RISC-V dual núcleo
Frecuencia de funcionamiento hasta 150 MHz
26 pines GPIO multifunción
Admite la función de pin de configuración, que se puede desarrollar e integrar de manera fácil y flexible

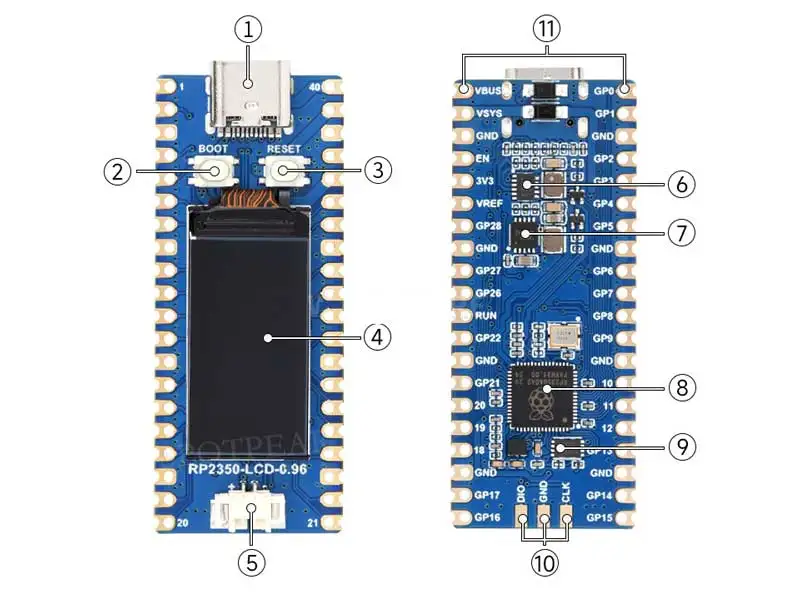

Descripción general de los recursos
- Puerto USB tipo C
Se puede utilizar para descargar programas y admite dispositivos host y esclavos USB1.1.1.
Botón BOOT
Botón de reinicio RESET
- Pantalla LCD IPS de 0,96 pulgadas
Resolución 160 × 80, 65K color
- Interfaz de batería
Conector MX1.25, se puede utilizar para conectar una batería de litio de 3,7 V, admite carga y descarga al mismo tiempo
- MP28164
IC Buck-Boost DC-DC de alta eficiencia
- ETA6098
Chip de carga de batería de litio de alta eficiencia
- RP2350A
Procesador de doble núcleo y doble arquitectura que funciona hasta 150 MHz
- P25Q32SH-UXH-IR
4 MB NOR-Flash
Interfaz de depuración

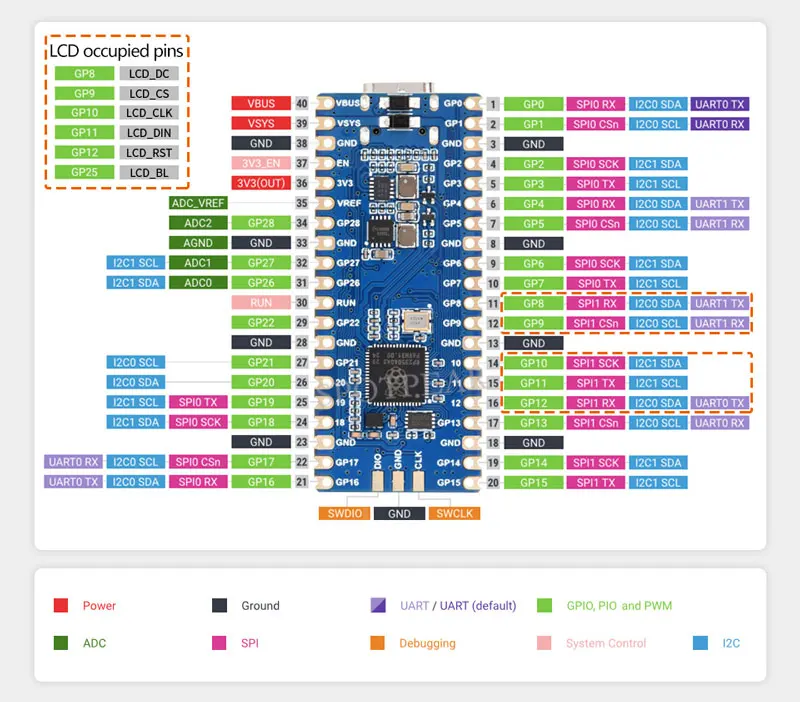

- Interfaz de pines
Compatible con la interfaz estándar Raspberry Pi Pico
Tamaño del producto

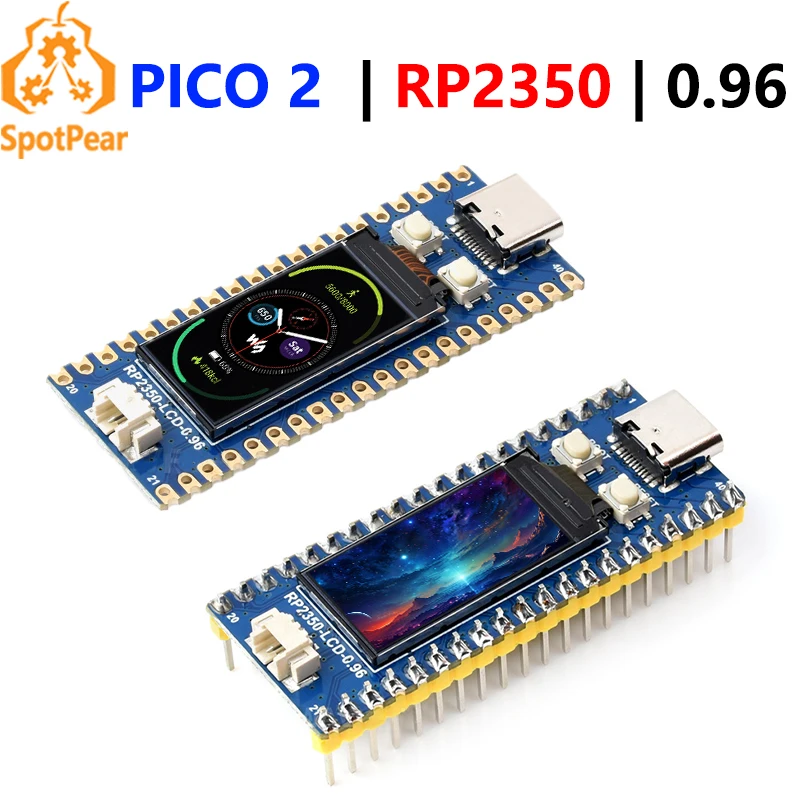

[] RP2350-LCD-0.96 (no soldado)

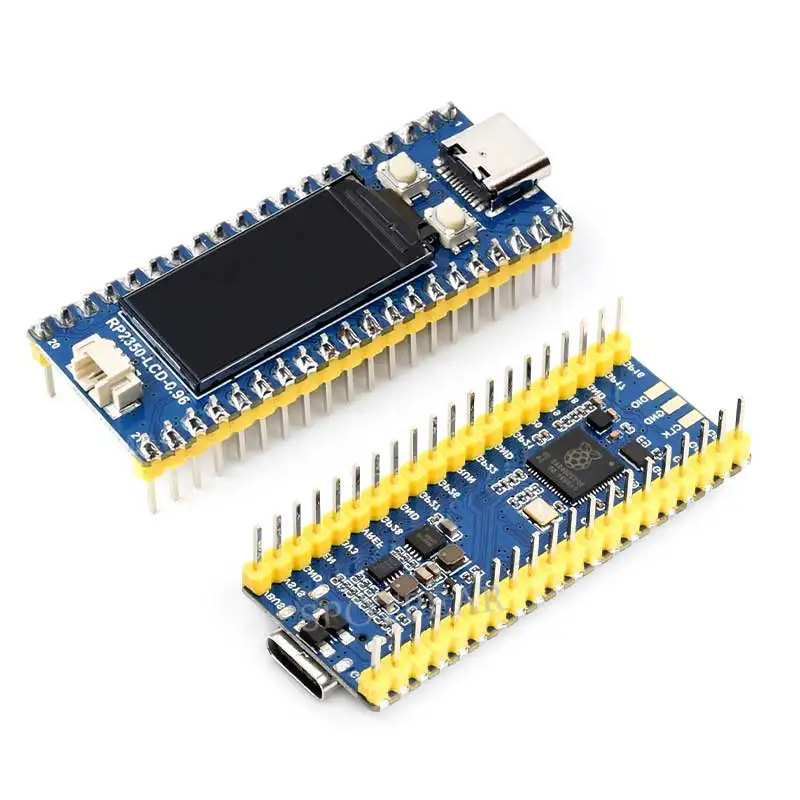

[] RP2350-LCD-0,96-M (soldado)
