Descripción
Para depurar la mayoría de los microcontroladores de brazo de 3,3 V

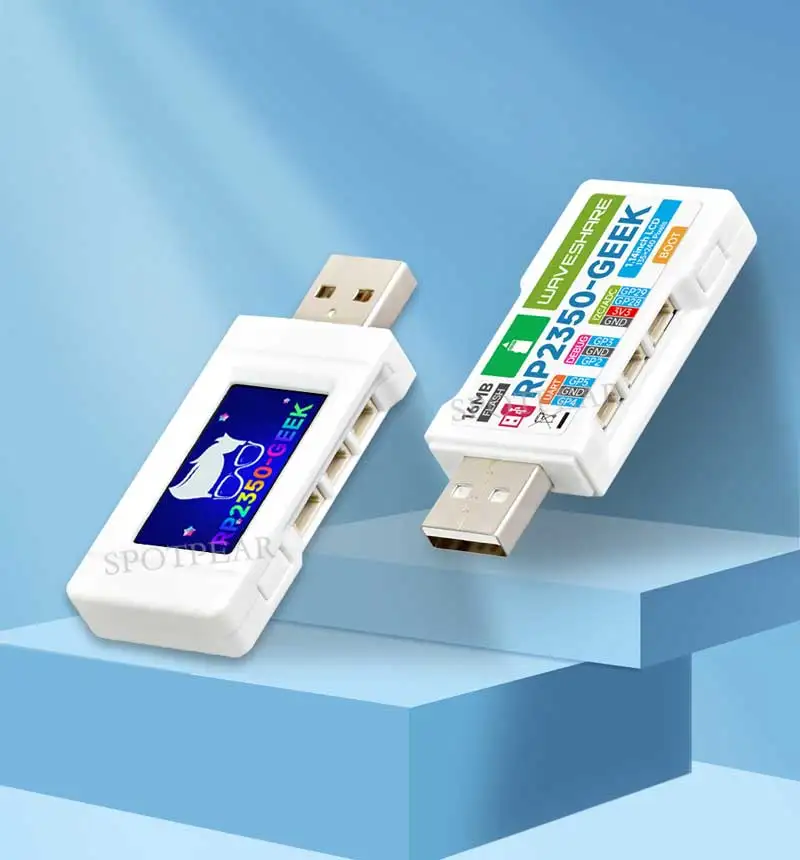

RP2350-GEEKes una placa de desarrollo Geeks diseñada por Spotpear, interfaz USB tipo A integrada, pantalla LCD de 1,14 pulgadas, ranura para tarjeta TF y otros periféricos.Proporciona diferentes firmwares para puerto SWD, puerto UART y puerto I2C.
Las características clave incluyen:
Chip microcontrolador RP2350 diseñado por Raspberry Pi en el Reino Unido
Puerto SWD de 3 pines integrado para conectar la placa de destino depurada
La interfaz CMSIS-DAP estándar se puede utilizar para depurar la mayoría de los microcontroladores basados en ARM.
Funciona con OpenOCD y otras herramientas compatibles con CMSIS-DAP
Adopta la especificación del conector de depuración Raspberry Pi 3PIN
Puente integrado de 3 pines USB a UART
Puerto I2C de 4 pines integrado para la placa de destino de prueba
Pantalla LCD IPS en color integrada de 1,14 pulgadas, 240 × 135 píxeles y 65K
Equipado con estuche de plástico y cables.
Firmware de código abierto, más conveniente para actualizar

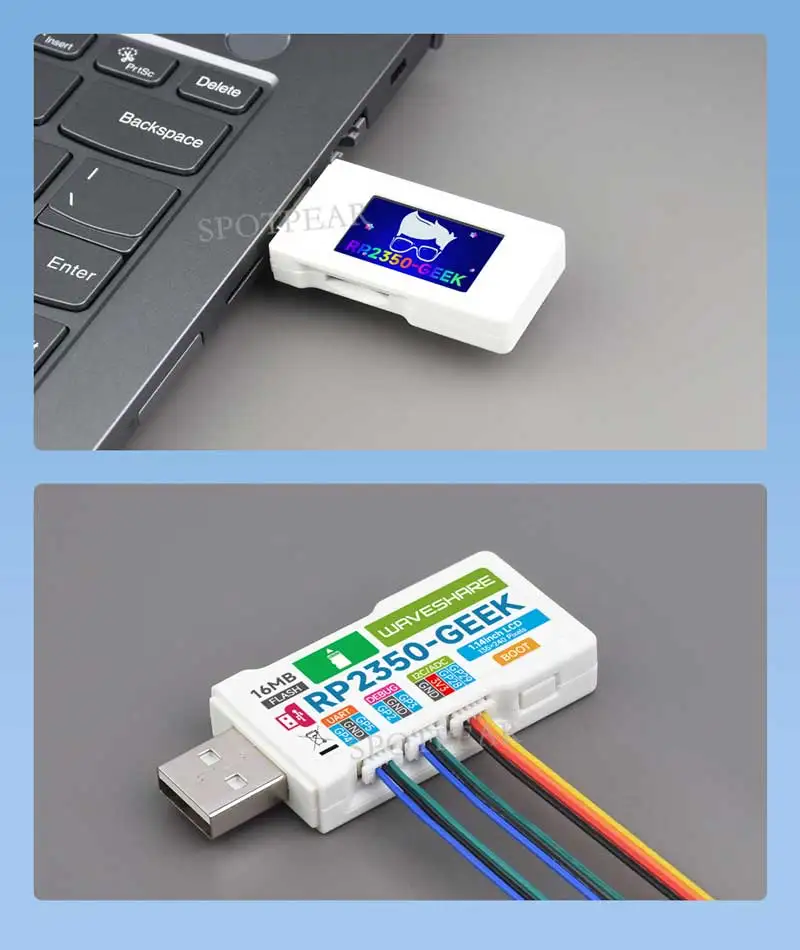

Ejemplo de aplicación
*solo como referencia, elNO está incluido.

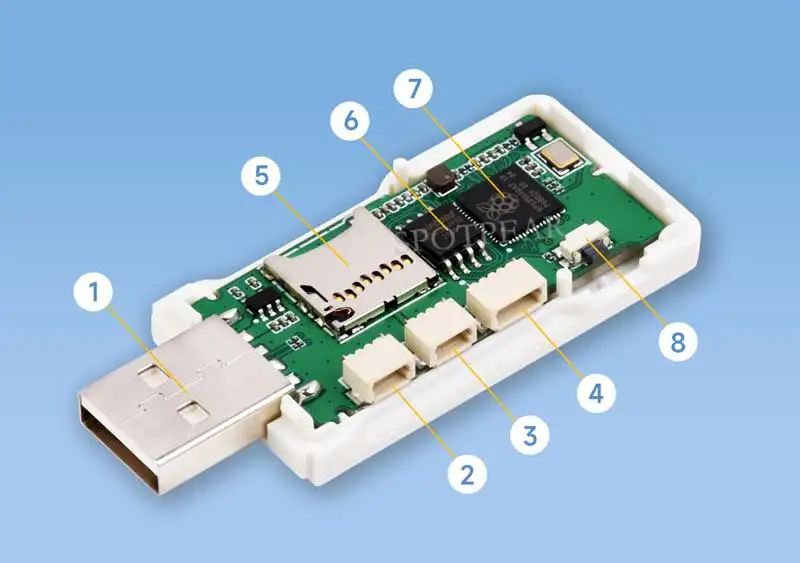

1.Interfaz USB tipo A
5.Ranura para tarjeta TF
Admite interfaz SDIO y comunicación de interfaz SPI
2.Puerto UART
6.W25Q128JVSIQ
16 MB NOR-Flash
3.Puerto SWD
7.RP2350
4.Puerto I2C
8.Botón BOOT

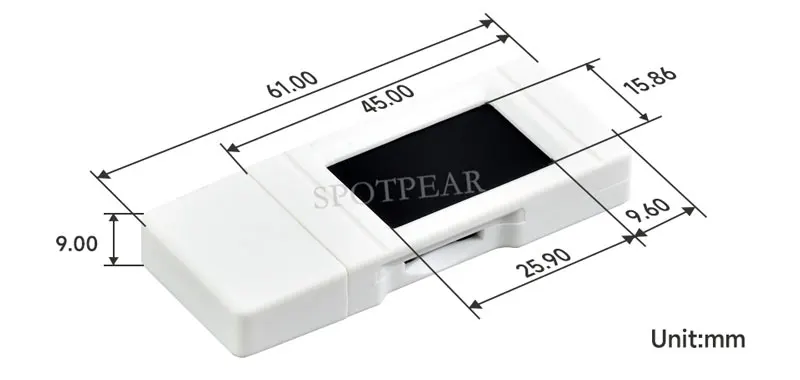

Dimensiones del contorno
CONTENIDO DEL PAQUETE[] RP2350-GEEK
