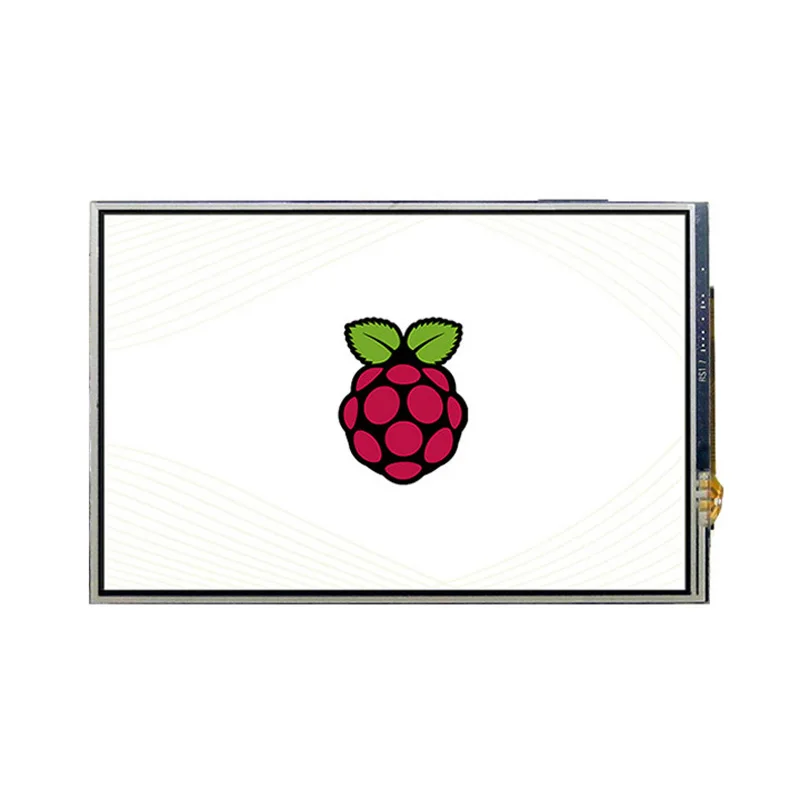

Raspberry Pi-pantalla táctil LCD RPi de 4 pulgadas, TFT de 480x320 píxeles, admite cualquier revisión de los controladores de Raspberry Pi incluidos

No incluye Raspberry Pi

Características

• Resolución de hardware 480x320

• Control táctil resistivo

• Admite cualquier revisión de Raspberry Pi (directamente enchufable)

• Controladores proporcionados (funciona con su propio Raspbian/Ubuntu/Kali)

• También es compatible con el controlador de software FBCP, permite configurar la resolución del software y configurar la doble pantalla

•


  • Haz fotos tocando (hasta 17 modos de cámara)

  • Utilice el teclado del software (interacción del sistema sin teclado/ratón)

Parámetros clave

TIPO LCD

TFT

INTERFAZ LCD

SPI

TIPO PANTALLA TÁCTIL

Resistivo

CONTROLADOR PANTALLA TACTIL

XPT2046

COLORES

65536

Retroiluminación

LED

RESOLUCIÓN

320*480 (píxeles)

Relación aspecto

8:5

CONSUMO DE ENERGÍA

TBD

CORRIENTE CONTRAPORTADA

TBD

TEMPERATURA DE FUNCIONAMIENTO. (℃)

TBD

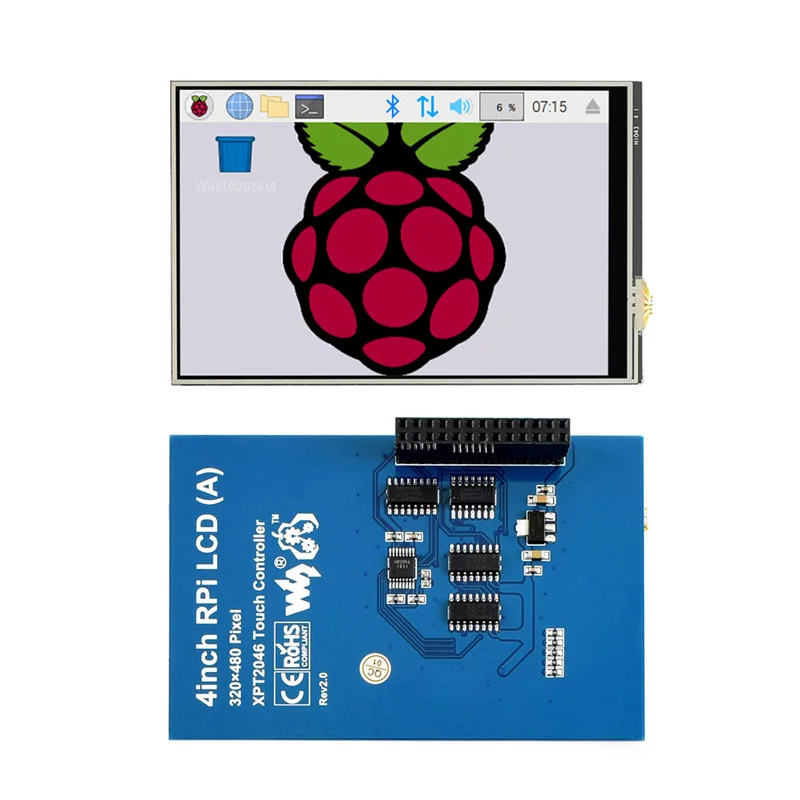

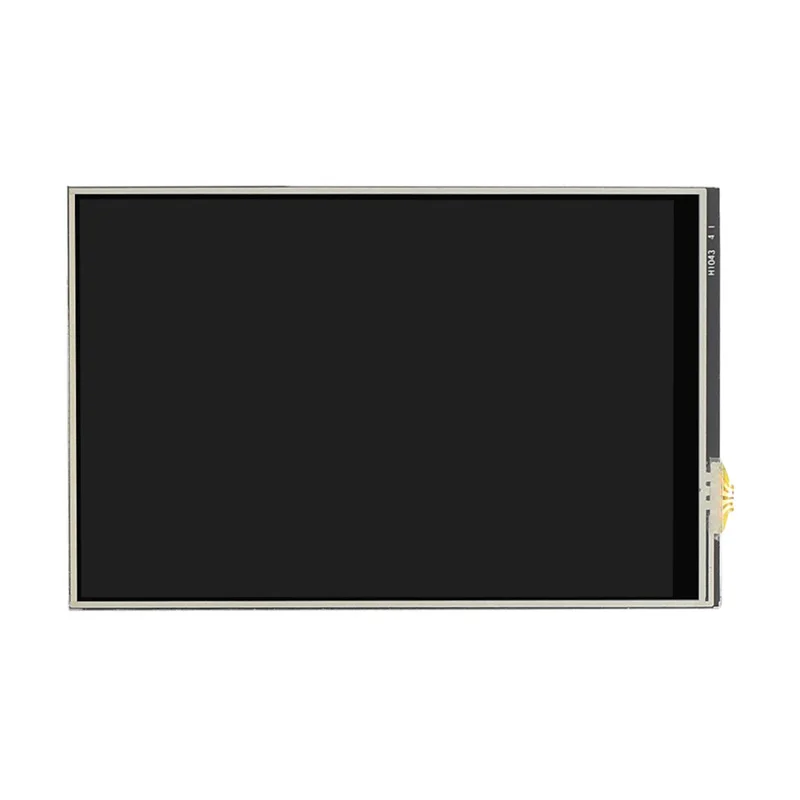

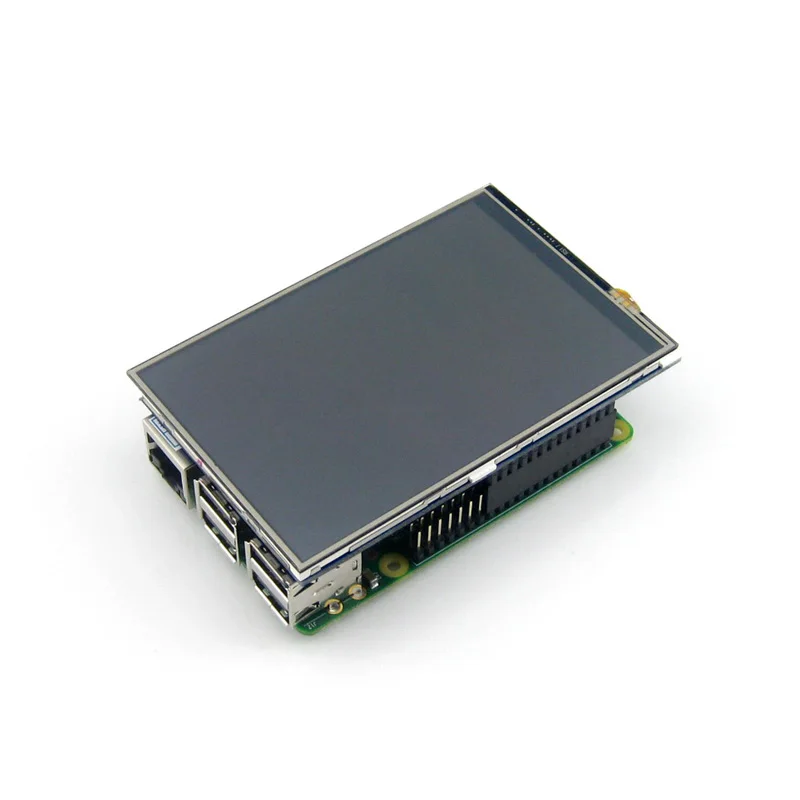

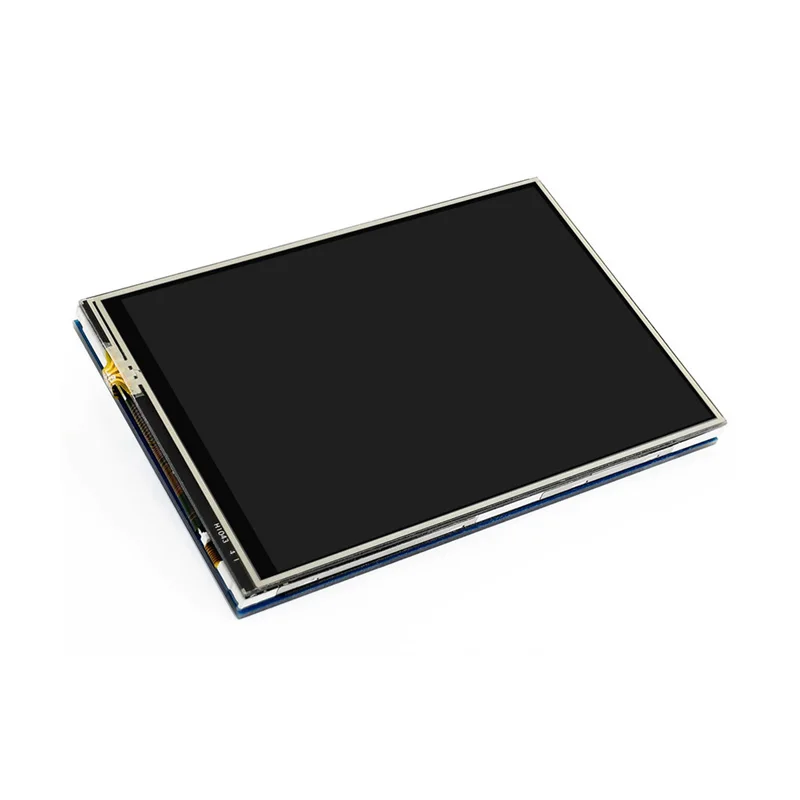

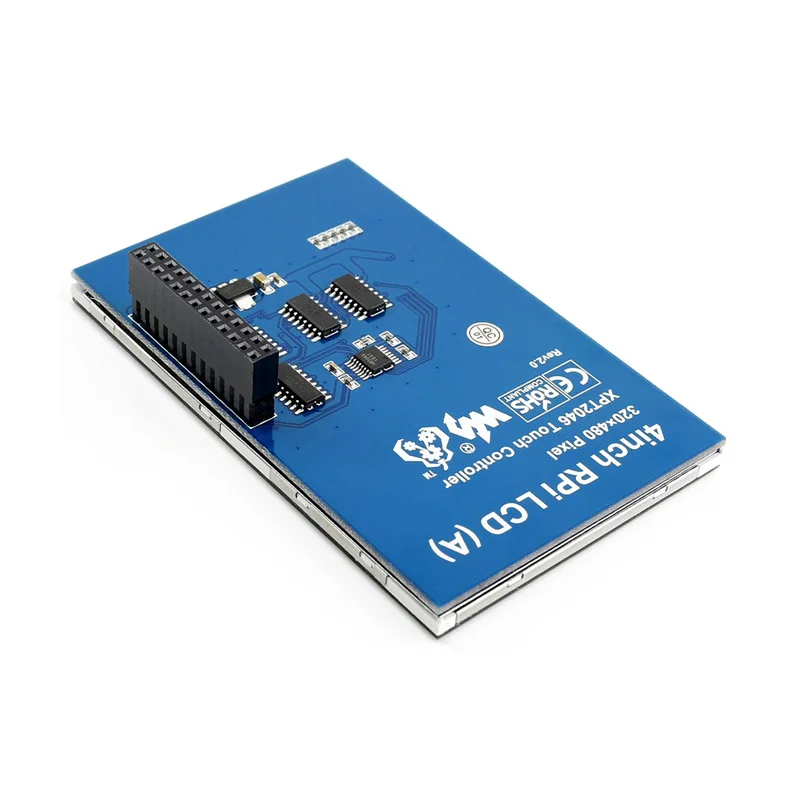

Fotos

Interfaz

PIN NO.

SÍMBOLO

Descripción

1, 17

3,3 V

Alimentación positiva (entrada de alimentación de 3,3 V)

2, 4

5V

Potencia positiva (entrada de 5V)

3, 5, 7, 8, 10, 12, 13, 15, 16

NC

NC

6, 9, 14, 20, 25

GND

Suelo

11

TP_IRQ

Interrupción del panel táctil, nivel bajo mientras el panel táctil detecta el tacto

18

LCD_RS

Selección de registro de Instrucciones/datos

19

LCD_SI / TP_SI

Entrada DE DATOS SPI de LCD/panel táctil

21

TP_SO

Salida DE DATOS SPI del panel táctil

22

RST

Restablecer

23

LCD_SCK / TP_SCK

Reloj SPI de LCD/panel táctil

24

LCD_CS

Selección de chip LCD, baja actividad

26

TP_CS

Selección de chip del panel táctil, baja actividad

Dimensión externa

1. 4 pulgadas RPi LCD (A) x 1

2. 1 lápiz táctil
