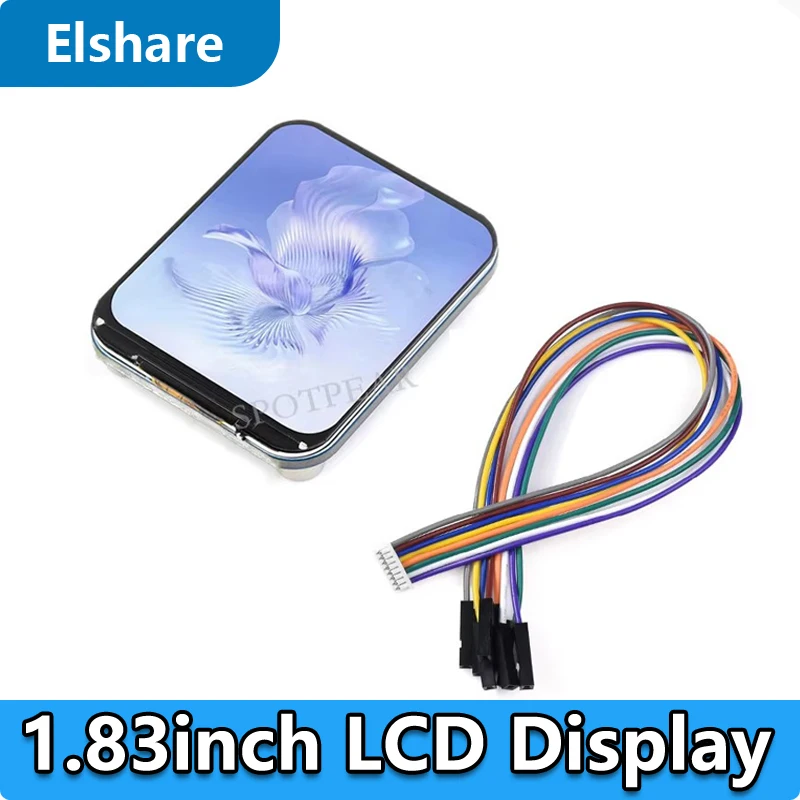

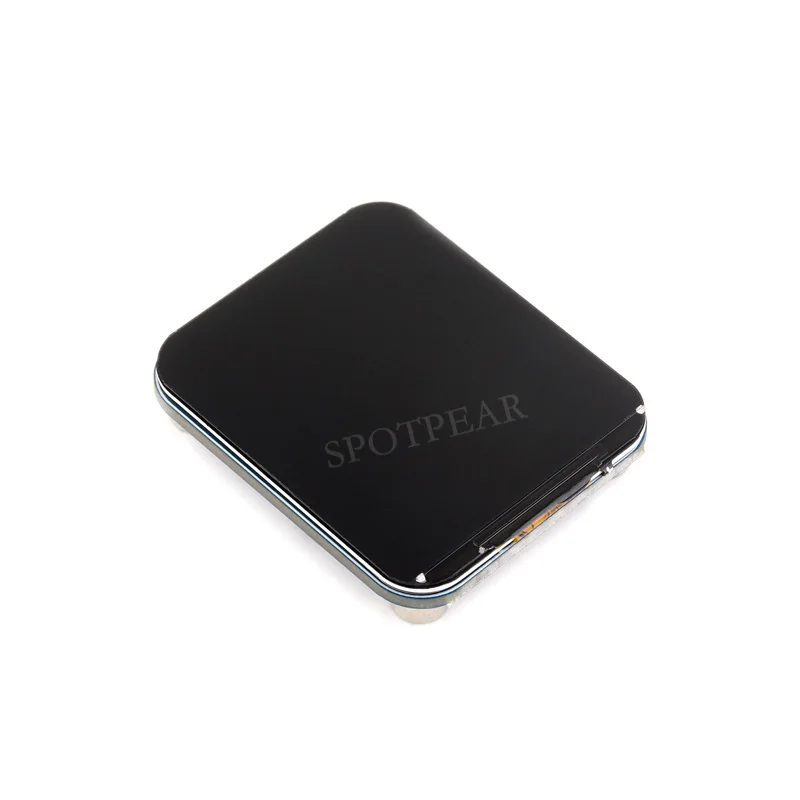

Raspberry Pi pantalla LCD de 1,83 pulgadas 240 × 280 NV3030B para soporte Arduino ESP32S3 /Pico /STM32

【Nota】

[] No incluya Raspberry Pi yplaca base

【Descripción general】

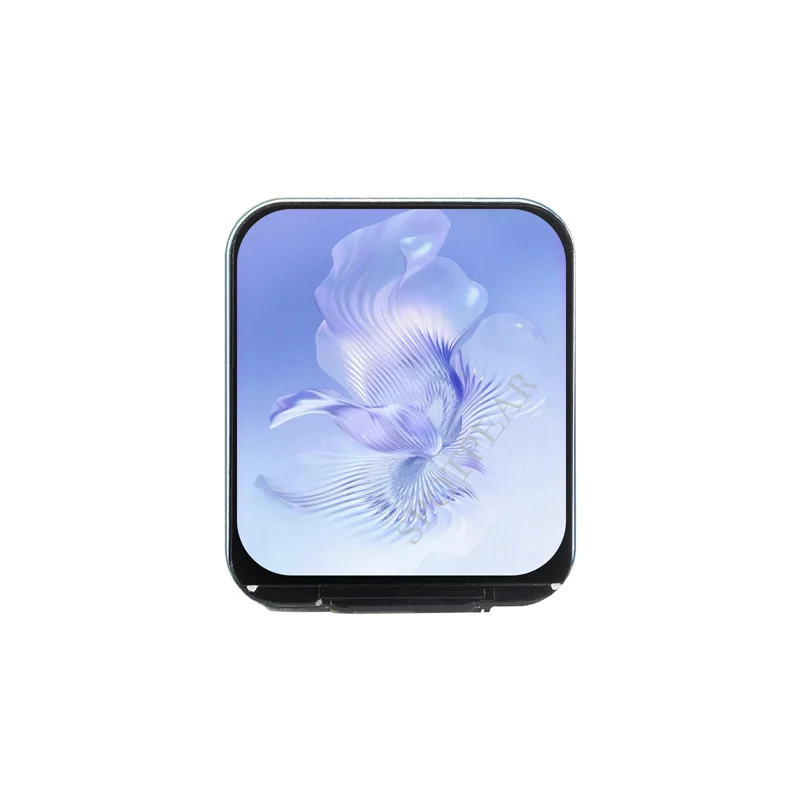

[] Módulo de pantalla LCD de 1,83 pulgadas, resolución 240 × 280, interfaz SPI, LCD IPS, colores 65K, esquinas redondeadas, pantalla micro LCD

[] Chip controlador NV3030B integrado, que utiliza interfaz SPI, viene con ejemplos para Arduino, Raspberry Pi, STM32, etc.

【Características】

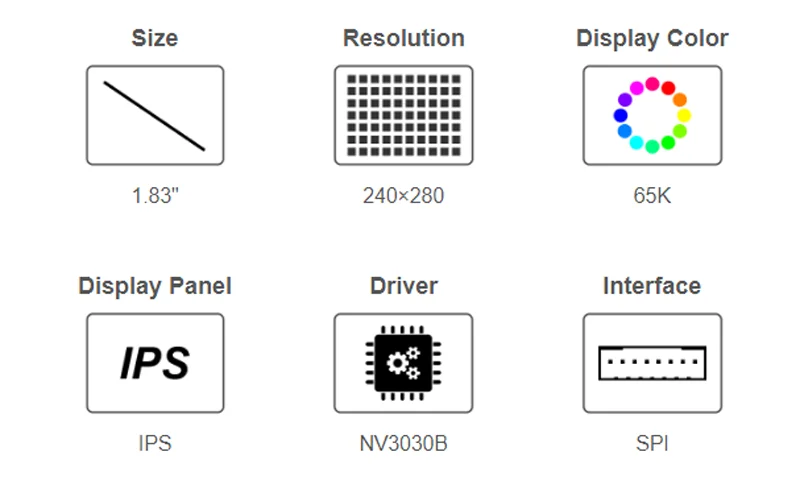

[] Resolución de 240×280, 65K colores, efecto de visualización claro y colorido

[] Interfaz SPI, minimiza los pines IO requeridos, admite placas controladoras como Raspberry Pi/Arduino/STM32/ESP32

[] Viene con recursos de desarrollo en línea (ejemplos para Raspberry Pi/Arduino/STM32/ESP32, etc.)

【Especificaciones】

[] Tensión de OPERACIÓN: 3,3 V / 5 V

[] RESOLUCIÓN: 240 × 280 píxeles

[] INTERFAZ DE COMUNICACIÓN: SPI de 4 cables

[] TAMAÑO DE LA PANTALLA: 30,20 × 35,23 mm

[] PANEL DE PANTALLA: IPS

[] TAMAÑO DEL PIJEL: 0,126 × 0,126 mm

[] CONDUCTOR: NV3030B

[] TAMAÑO DEL MÓDULO: 33,00 × 40,00 mm

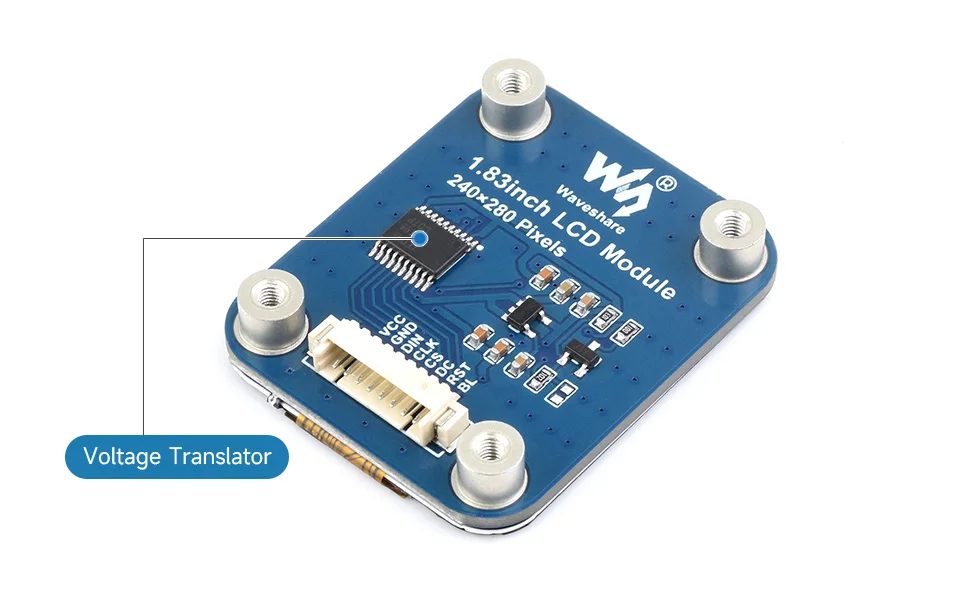

【Tradutor de voltaje integrado】

[] Compatible con entrada de alimentación de 3,3 V/5 V

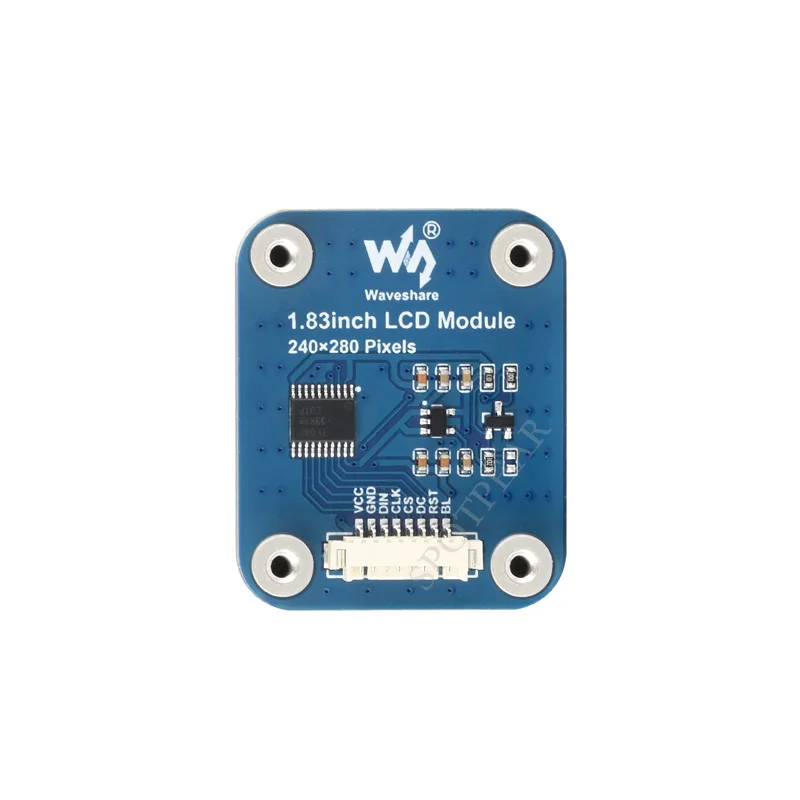

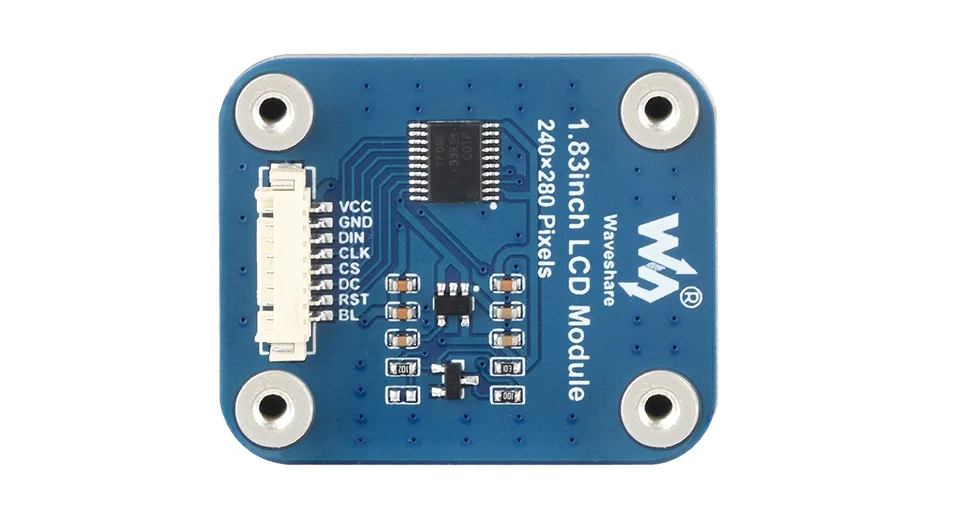

【Interfaz de control SPI integrada】

[] Para uso con placas controladoras como Raspberry Pi / Arduino / STM32

[] VCC: Alimentación (entrada de 3,3 V/5 V)

[] GND: Tierra

[] DIN: entrada de datos SPI

[] CLK: entrada de reloj SPI

[] CS: Selección de chip, baja actividad

[] CC: selección de datos/comando (alto para datos, bajo para comando)

[] RST: Restablecer, baja actividad

[] BL: Retroiluminación

【Conexión de hardware】

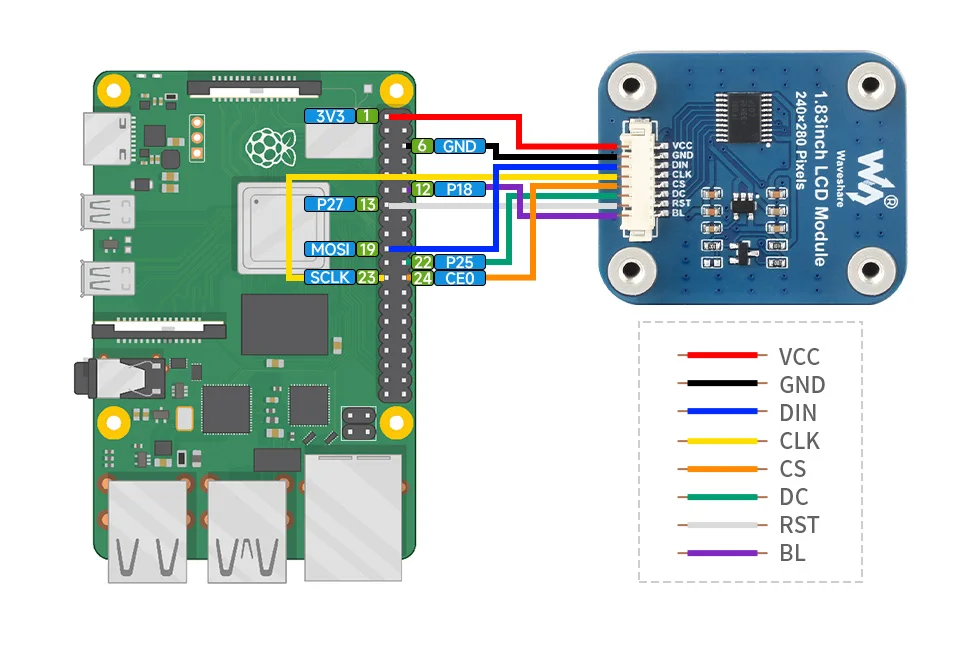

[] Conexión con Raspberry Pi

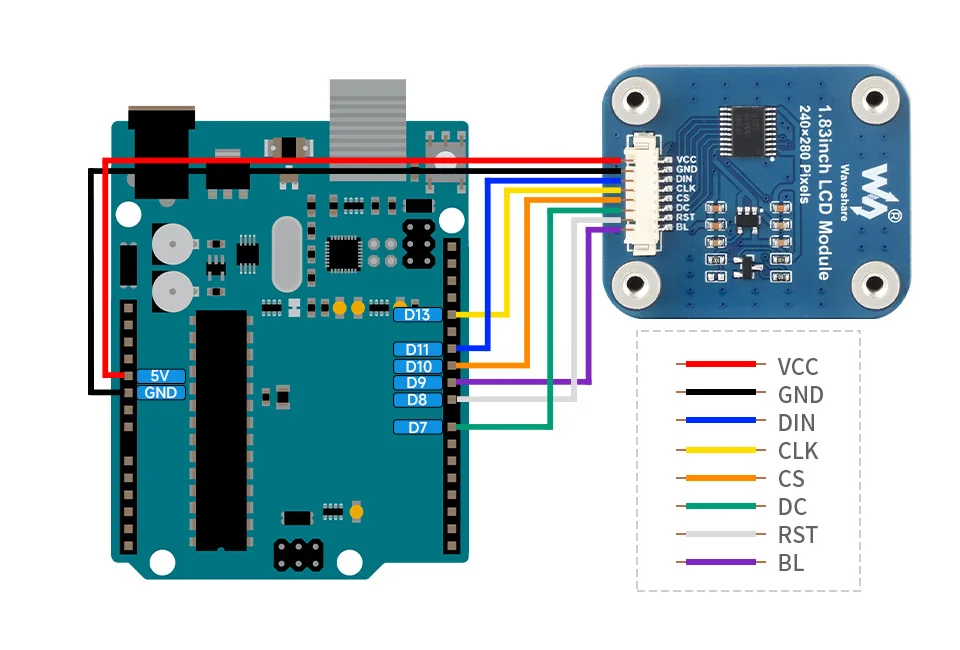

[]Conexión con la placa Arduino

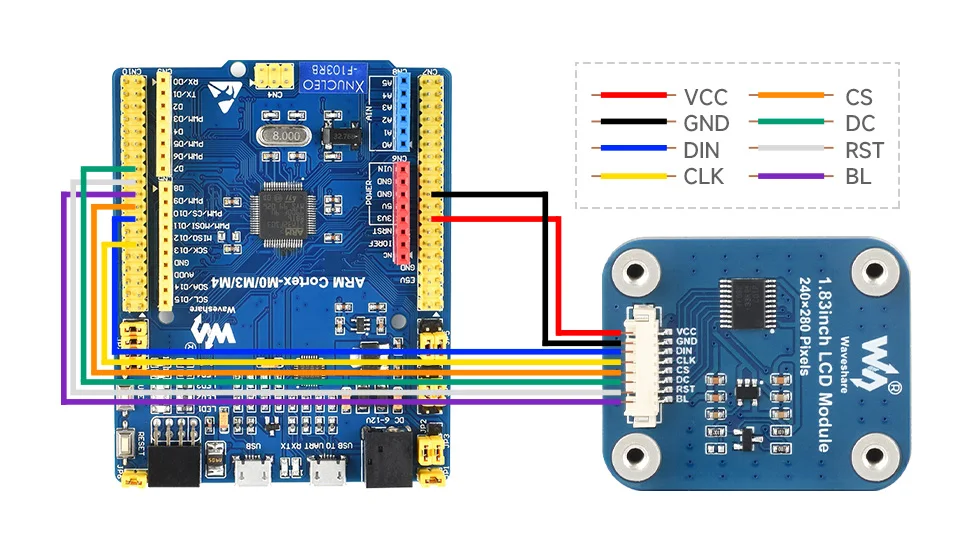

[]Conexión con STM32

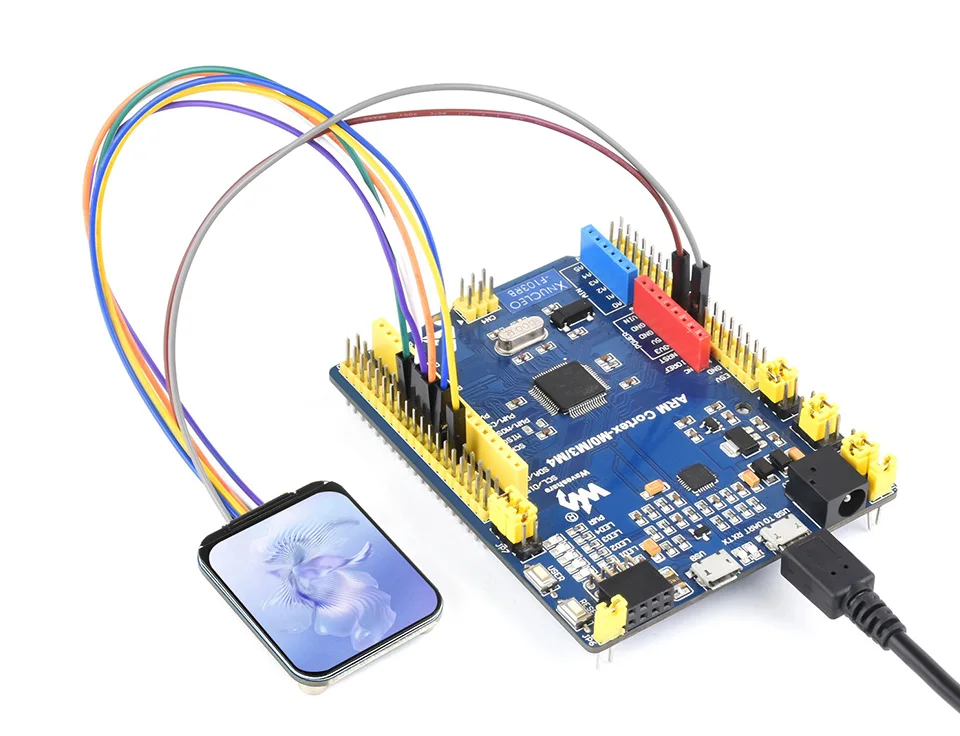

【Ejemplo de uso】

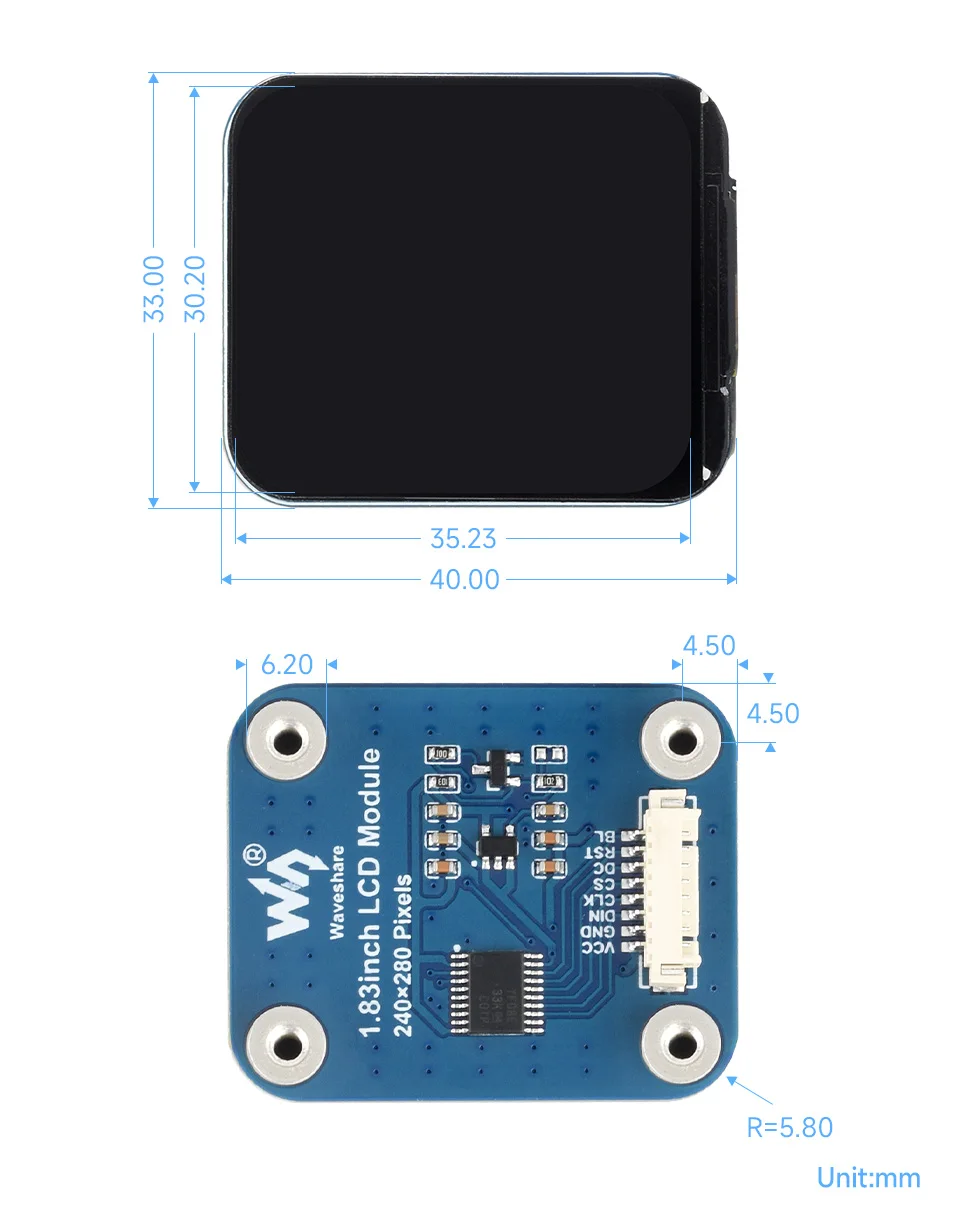

【Dimensiones del contorno】

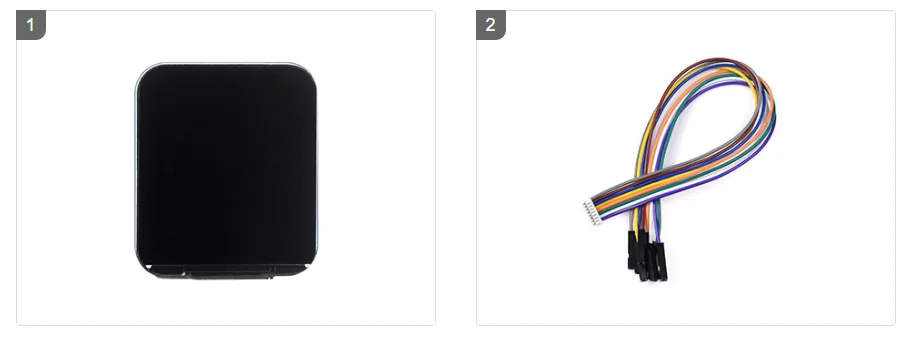

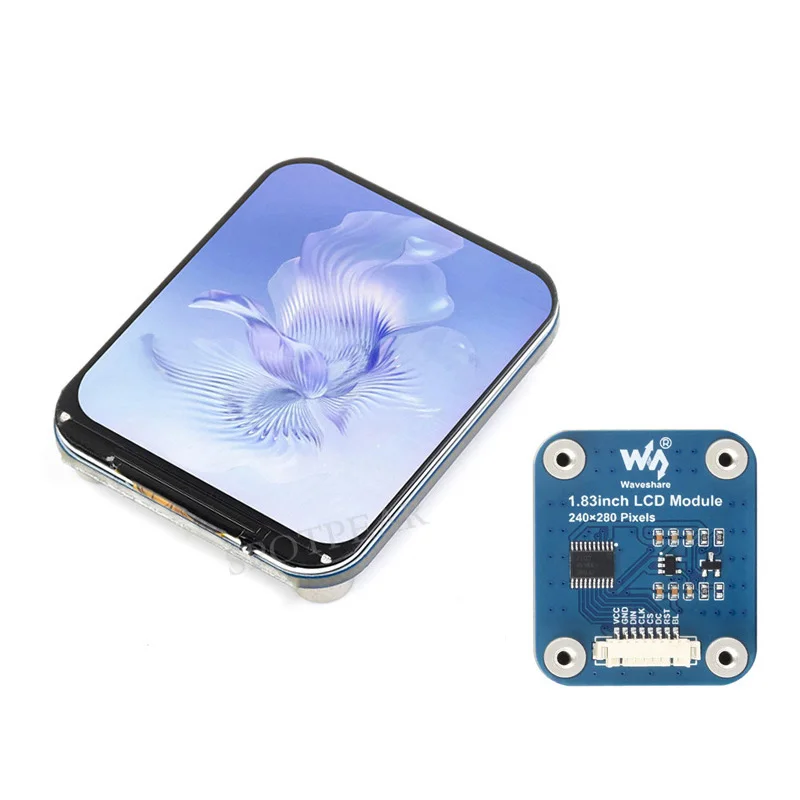

[] Módulo LCD de 1,83 pulgadas x1

[] Cable GH1.25 de 8 pines ~ 20 cm x1
