Descripción
Características

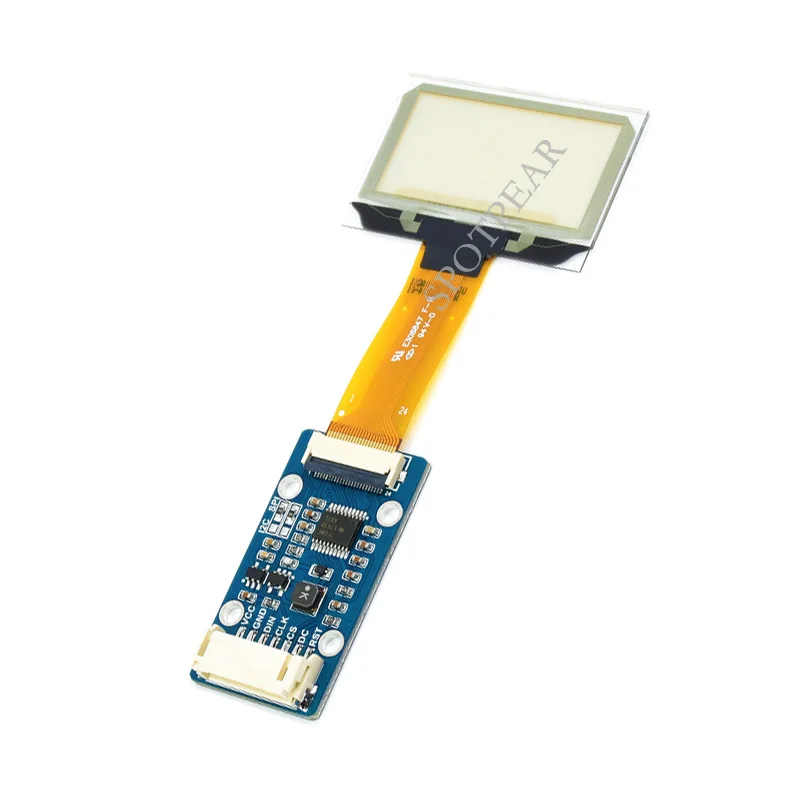

Pantalla OLED transparente, ángulo de visión completo

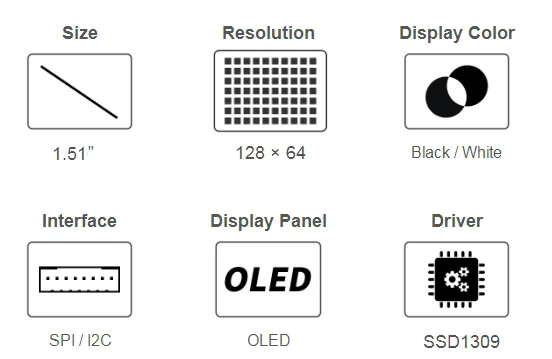

Especificaciones
Voltaje de funcionamiento: 5V/3,3V
Interfaz de comunicación: SPI/I2C
Chip de control: SSD1309
Resolución: 128 × 64
- Tamaño de la pantalla: 35.05 × 15,32 (mm)
- Tamaño de los píxeles: 0,254 × 0,254 (mm)
- Tamaño del tablero principal: 41 × 22,5 (mm)
- Color: azul claro

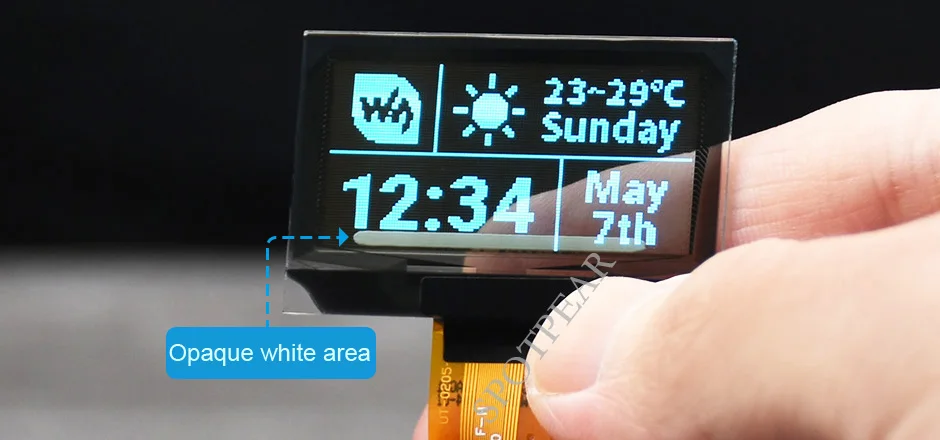

* Hay un área blanca no transparente en el costado del cable plano, pero se puede mostrar.

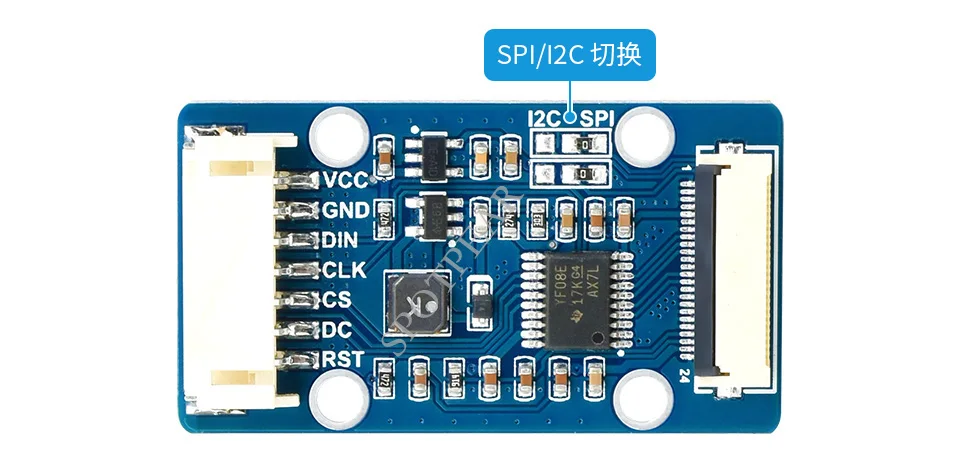

Interruptor de interfaz de control SPI e I2C
Raspberry Pi / Arduino / STM32 accesibles y otras placas de control principales

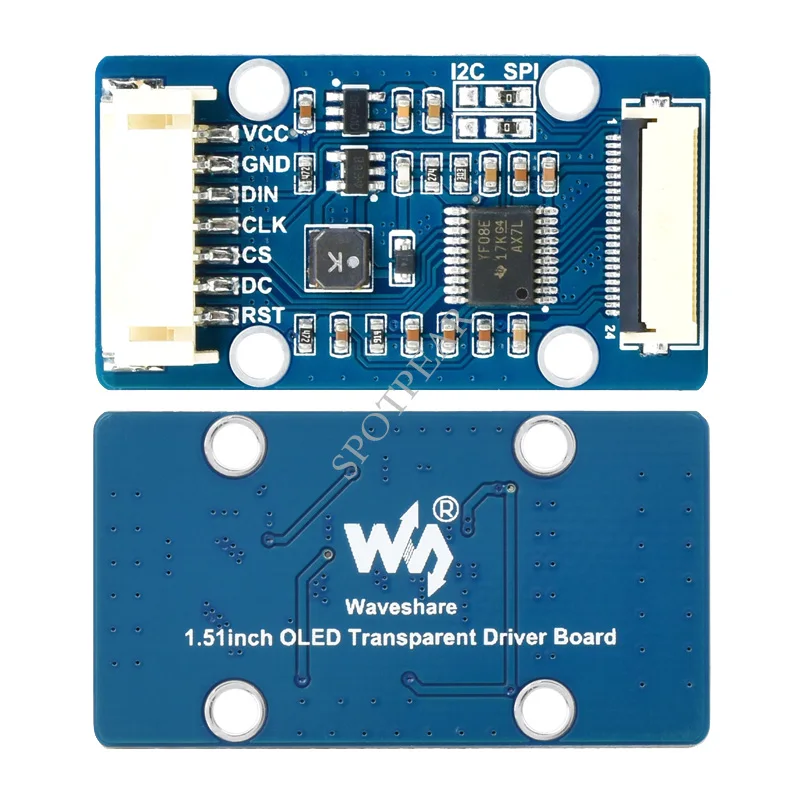

VCC
Alimentación (entrada de 3,3 V/5 V)
TIÑO
Tierra
DIN
Entrada de datos SPI/I2C
CLK
Entrada de reloj SPI/I2C
CS
Selección de chip, baja actividad
CC
Datos/comando, nivel bajo indica comando, nivel alto indica datos
RST
Restablecer, bajo activo
Conexión de hardware

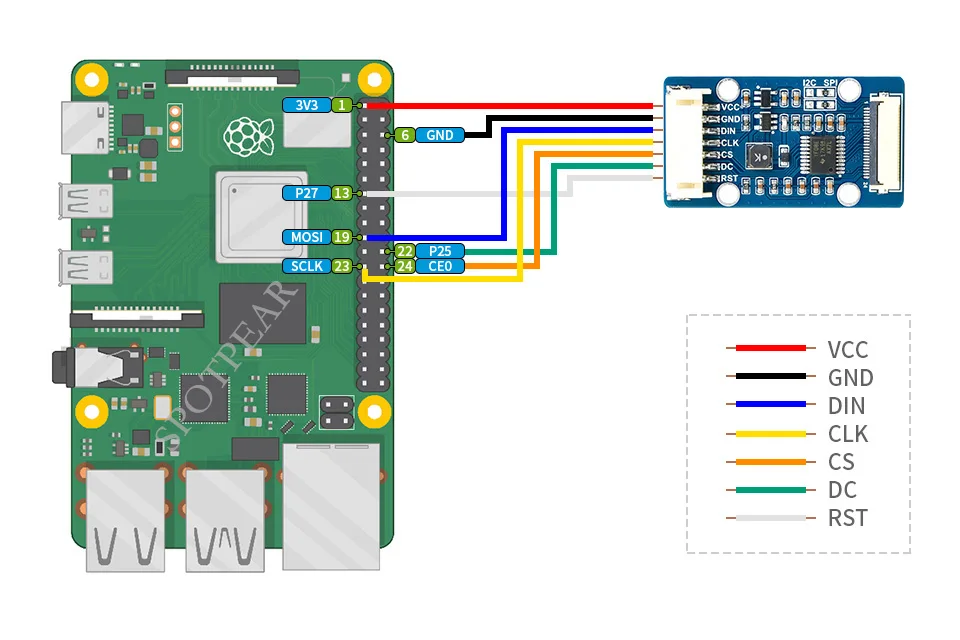

Conexión con Raspberry Pi

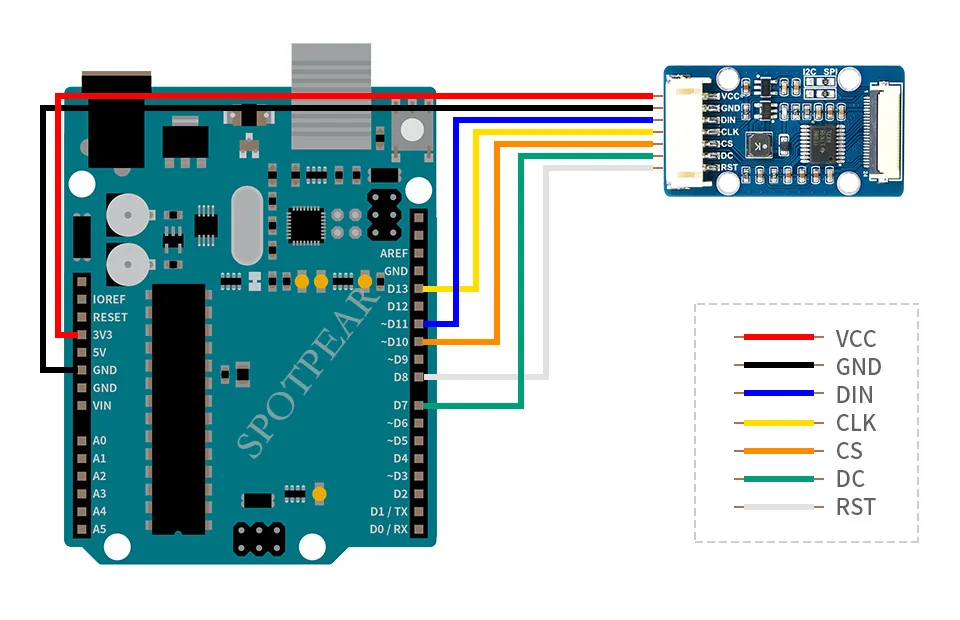

Conexión con la placa Arduino

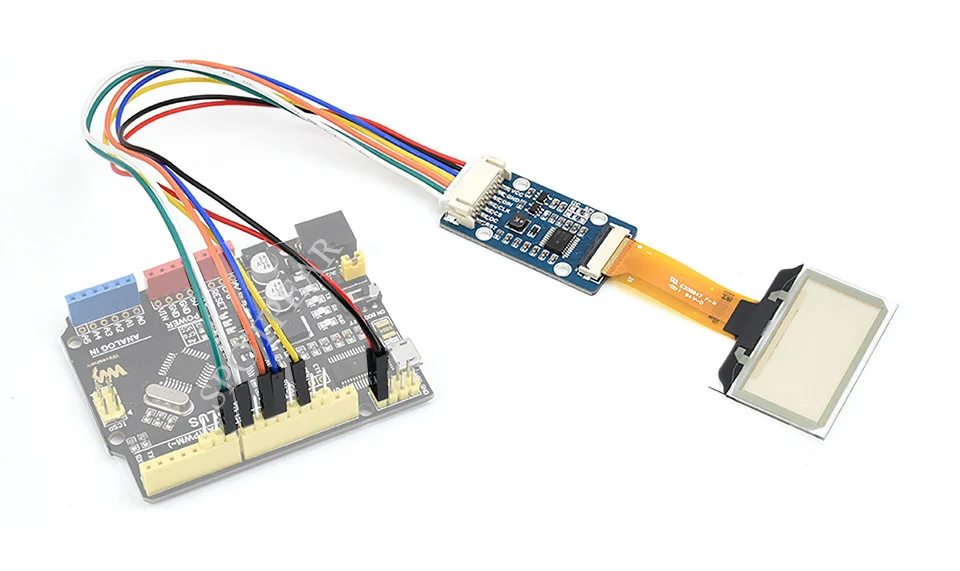

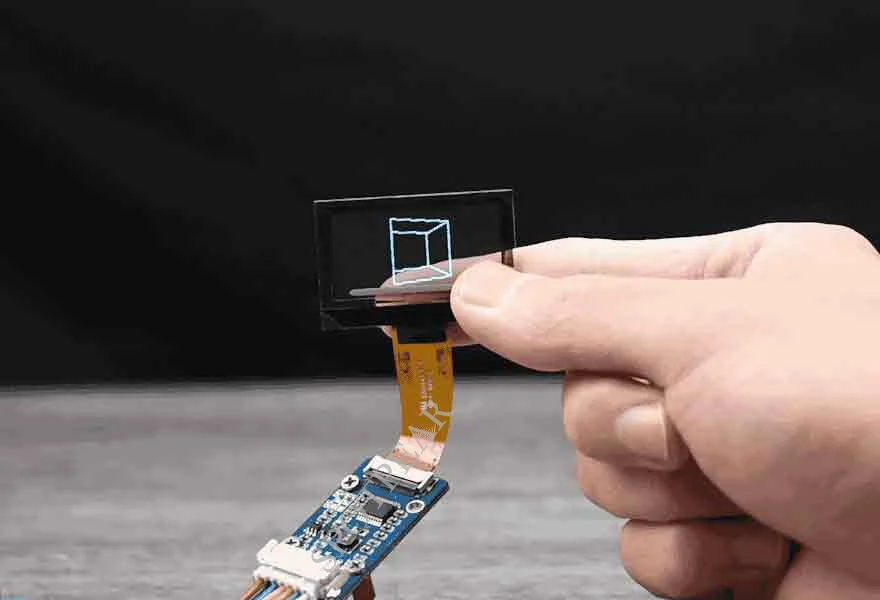

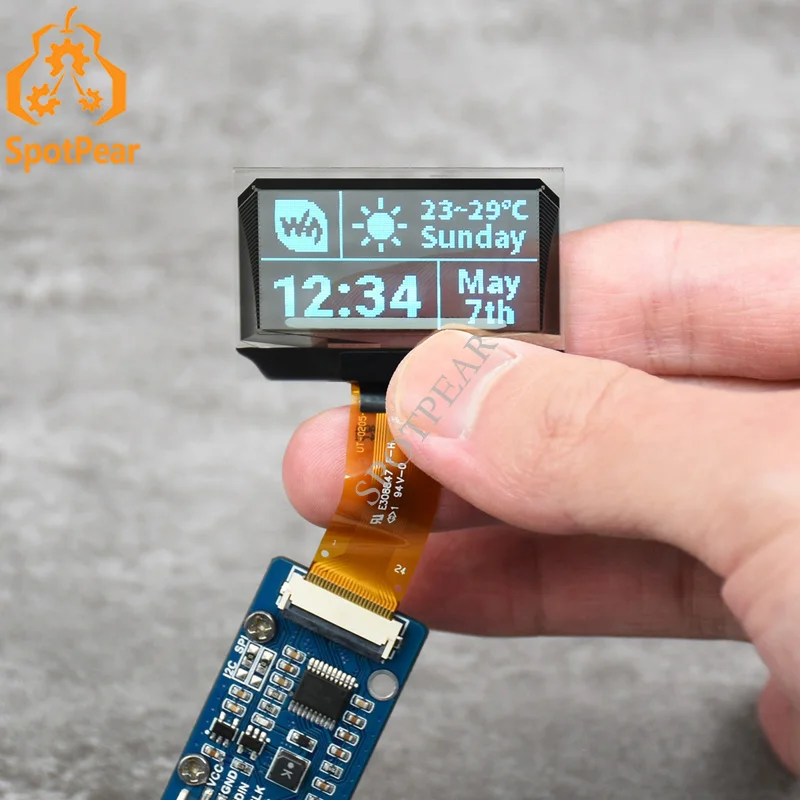

Ejemplos de uso

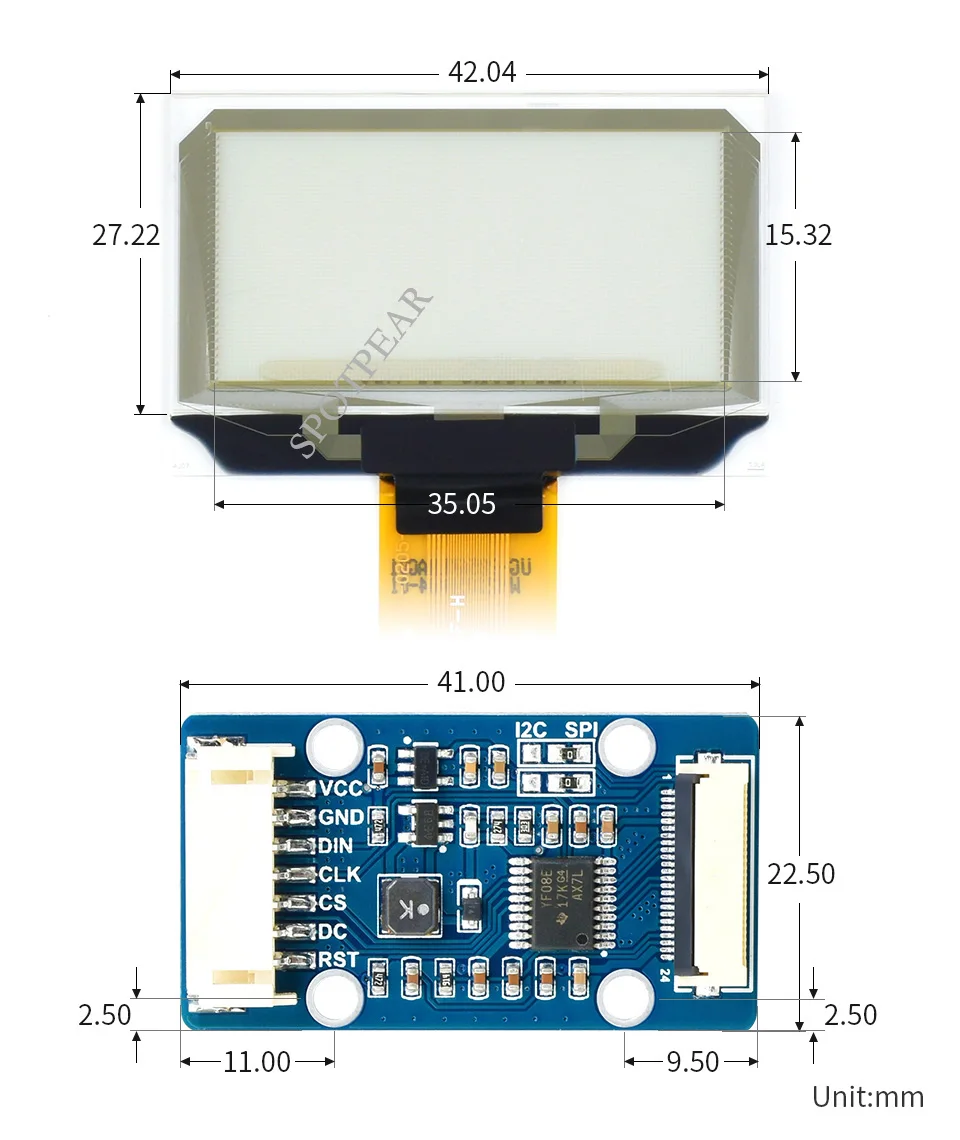

Dimensiones del contorno

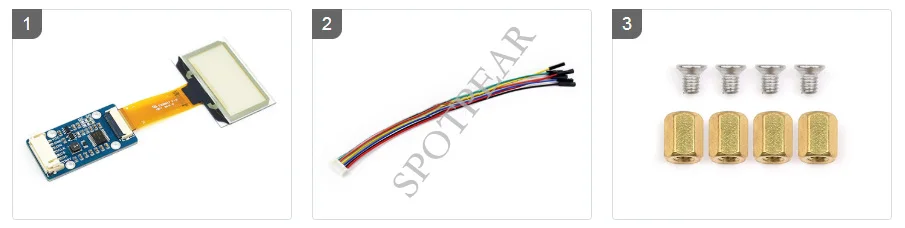

OLED transparente de 1,51 pulgadas x1
Cable PH2.0 de 7 pines x1
Paquete de tornillos x1
