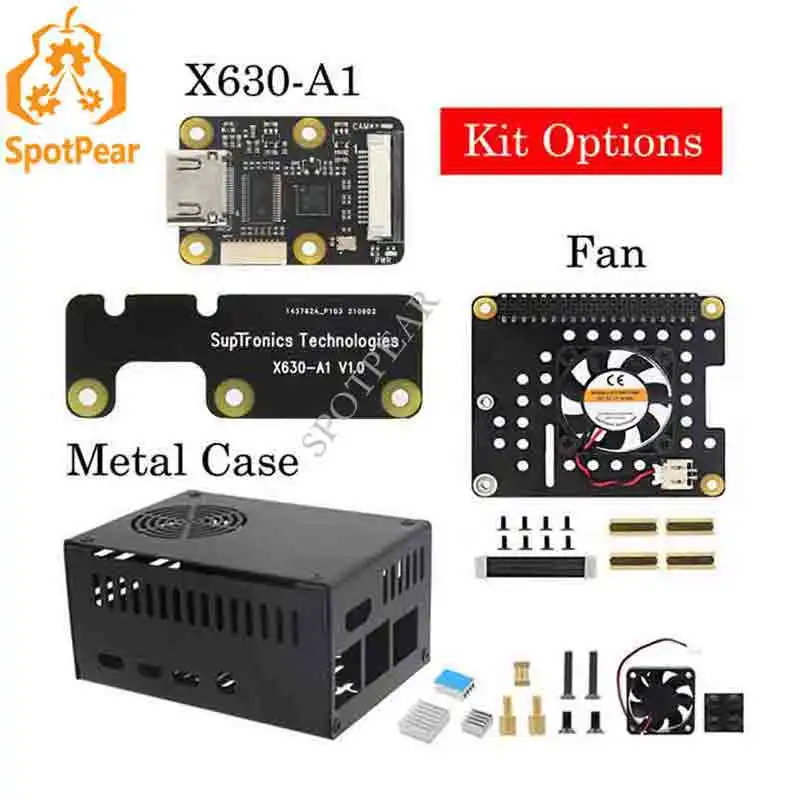

Raspberry Pi-Módulo Hdmi a CSI-2 X630, compatible con audio y vídeo, 1080p, 60fps

• Orificio de montaje diseñado específicamente para Raspberry Pi

• Chip de puente HDMI a: Toshiba TC358743XBG

• Admite formatos de vídeo (hasta 1080P)

• Compatible con la interfaz de transmisión MIPI de la versión 1,01, revisión 0,04-2 de abril de 2009

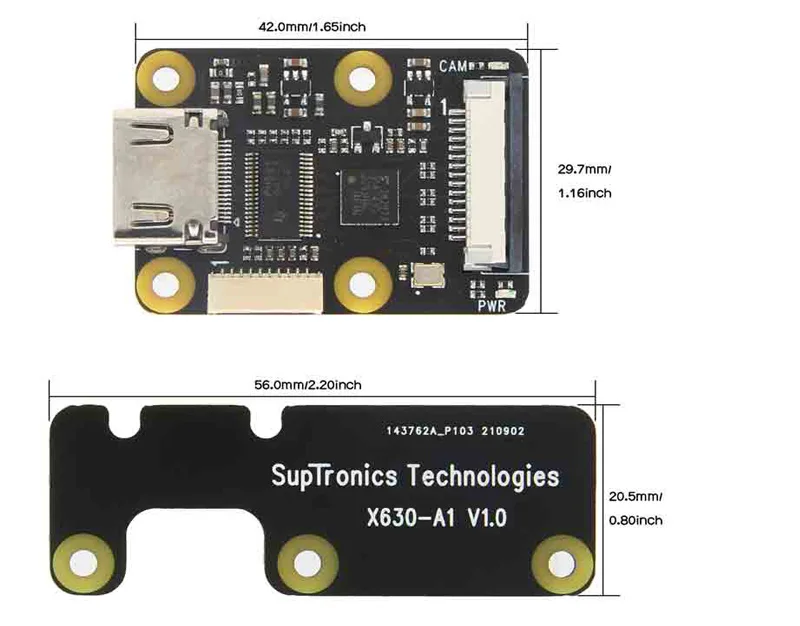

• Conector de CSI-2: FPC de 15 pines con paso de 1,0mm

• Capaz de iniciar RASPISTILL o RASPIVID varias veces y no requiere reinicio

• Se fija fácilmente en Raspberry Pi y DIY su funda perfecta.

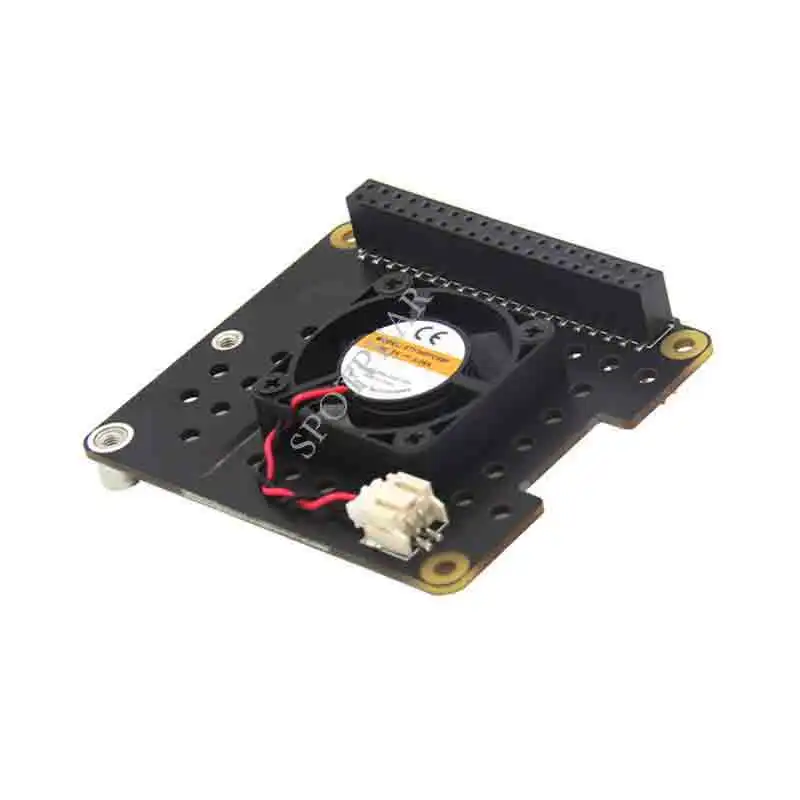

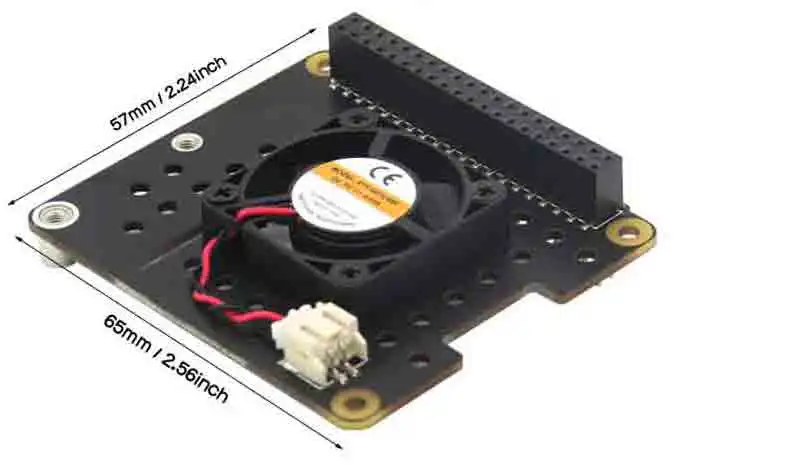

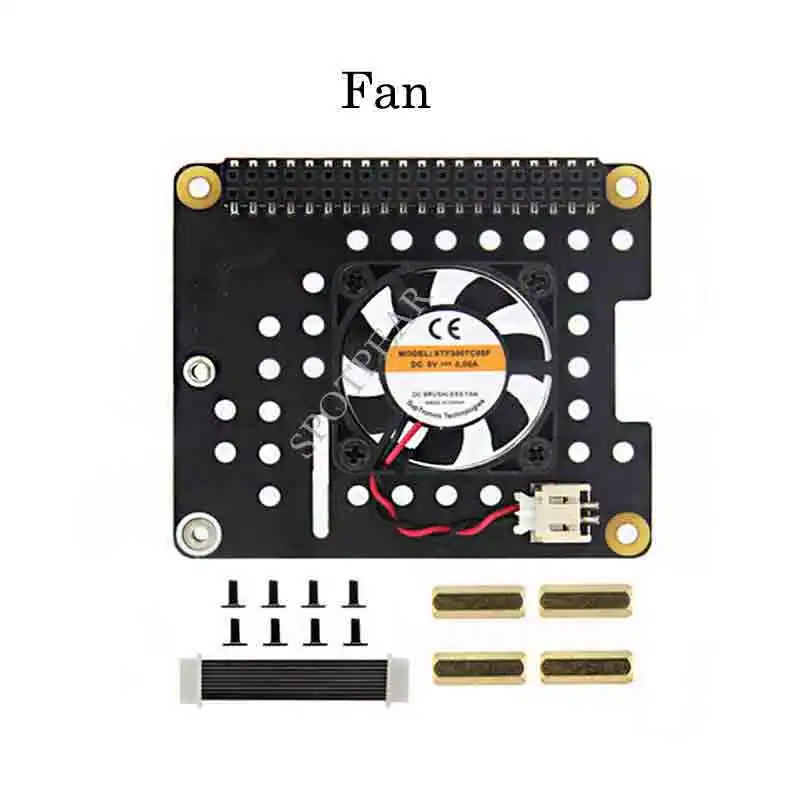

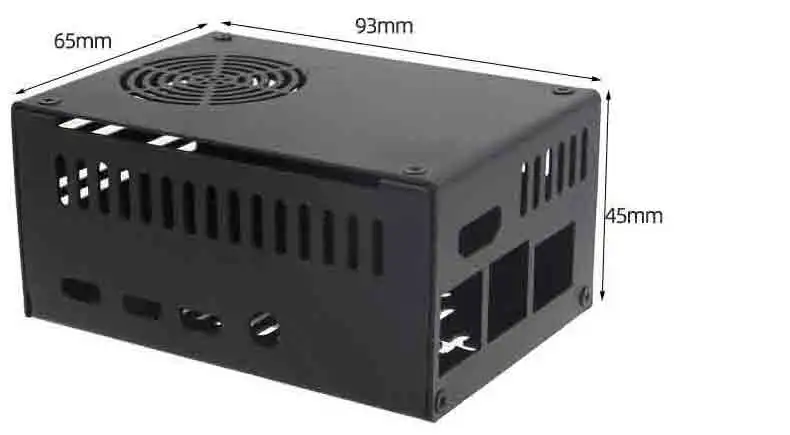

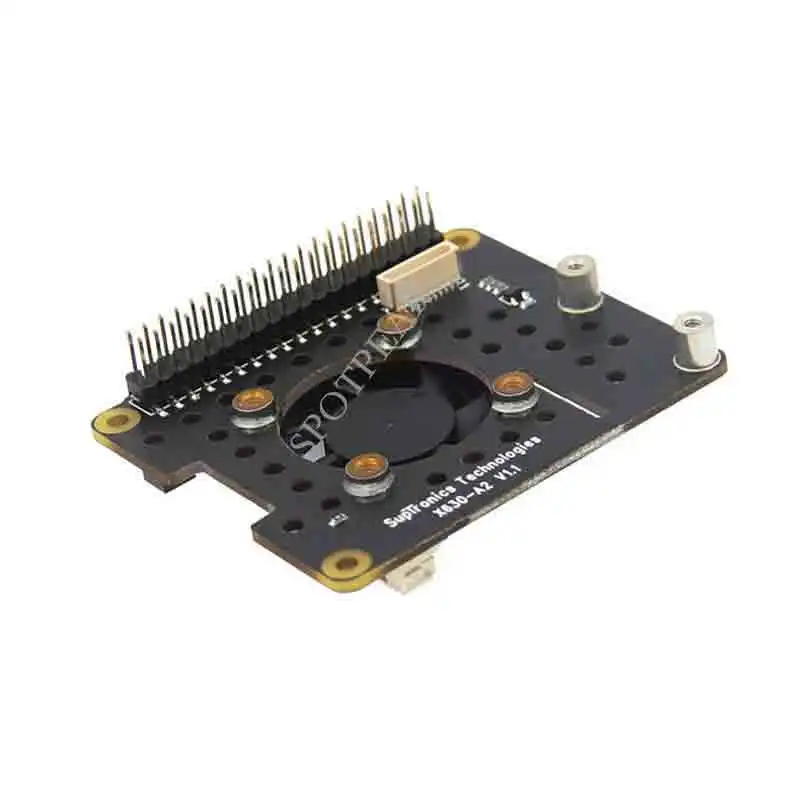

• La Placa de accesorios de la serie X630 proporciona funciones de audio cuando se utiliza. También tiene un ventilador 3007 a bordo y también es compatible con la carcasa de la X630-C1.

• Uso de GPIO,

RPI GPIO

PIN NOMBRE

Descripción

Nota

5

HDET

Detección de entrada HDMI (nivel alto)

3,3 V

6

INT

Señal de salida de interrupción-activo alto (nivel)

3,3 V

12

RST

Control de reinicio TC358743XBG, activo alto

3,3 V

18

A_SCK

Señal de reloj Bit I2S/TDM (BCK)

3,3 V

19

A_WFS

I2S Word Clock o señal TDM Frame Sync (LRCK)

3,3 V

20

A_SD

Señal DE DATOS I2S/TDM (datos)

3,3 V
