Descripción
Para frambuesa PiMúltiples protecciones, alta capacidad antiinterferencias, funcionamiento estable

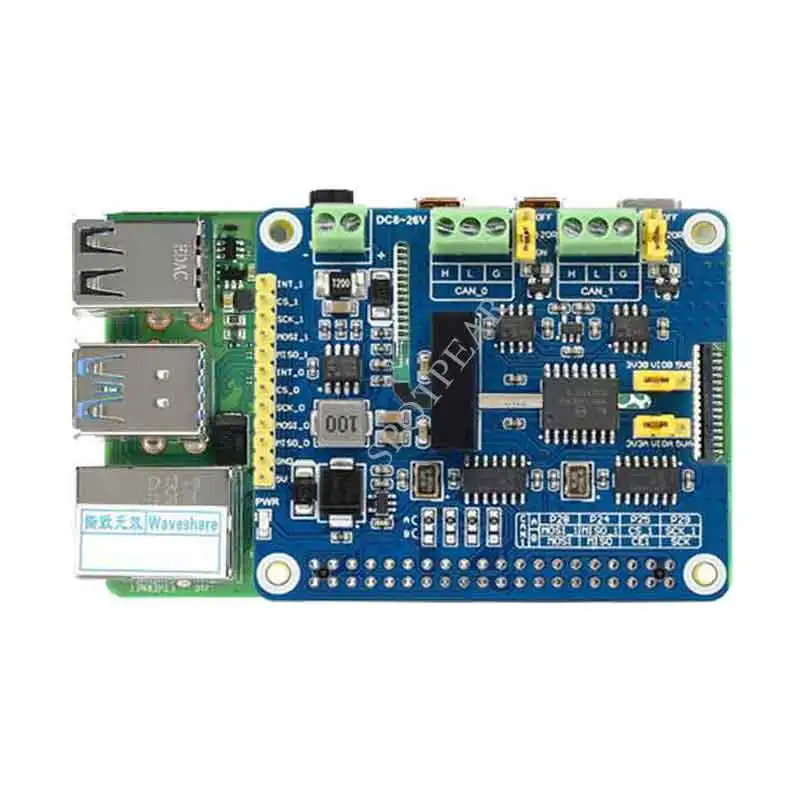

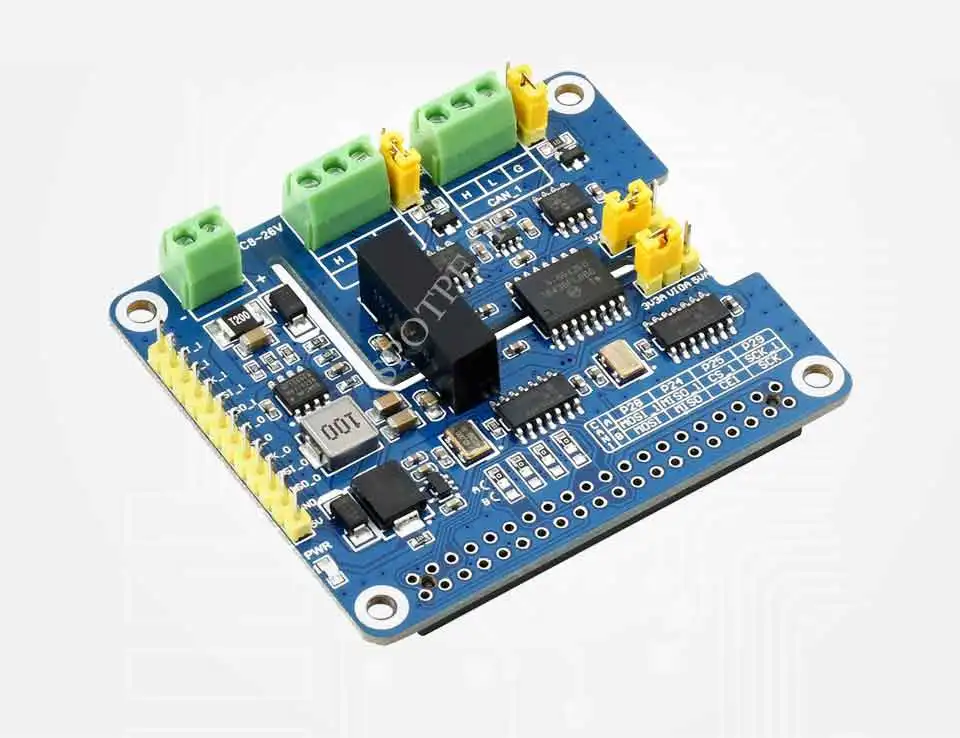

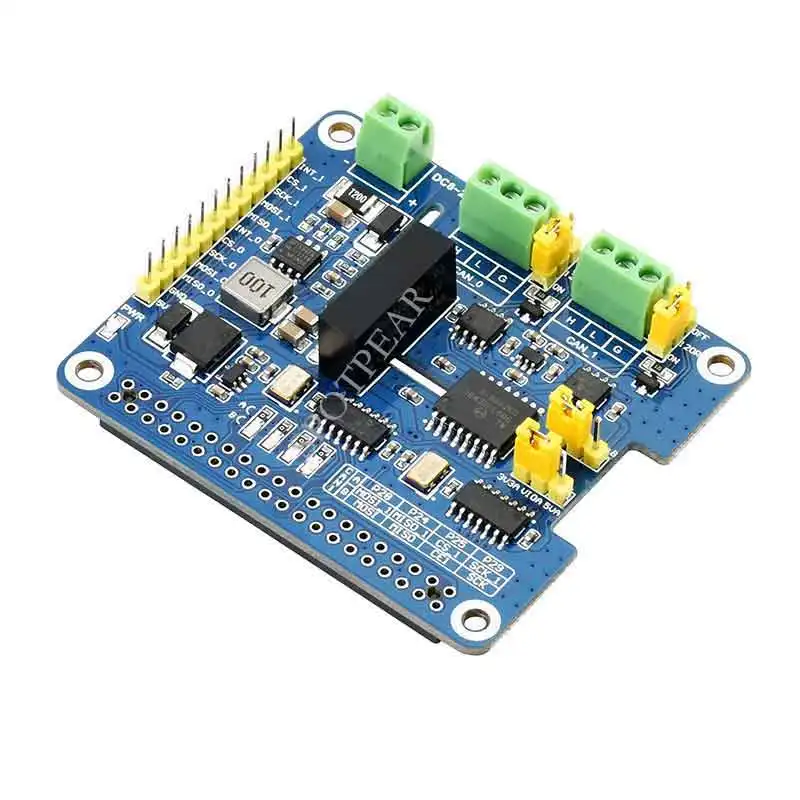

El Sombrero FD de 2 canaleses un HAT de expansión de bus CAN de 2 canales diseñado para Raspberry Pi, admite CAN FD (CAN con velocidad de datos flexible).Activará el bus CAN para su Raspberry Pi, no solo el protocolo CAN 2.0 original, sino también la extensión CAN FD, con mayor rendimiento de datos.
Gracias a los múltiples circuitos de protección integrados, incluidos disorrientes de luz de 500 W, protección ESD, protección contra cortocircuitos y aislamiento eléctrico, hace que la comunicación sea más segura y confiable.

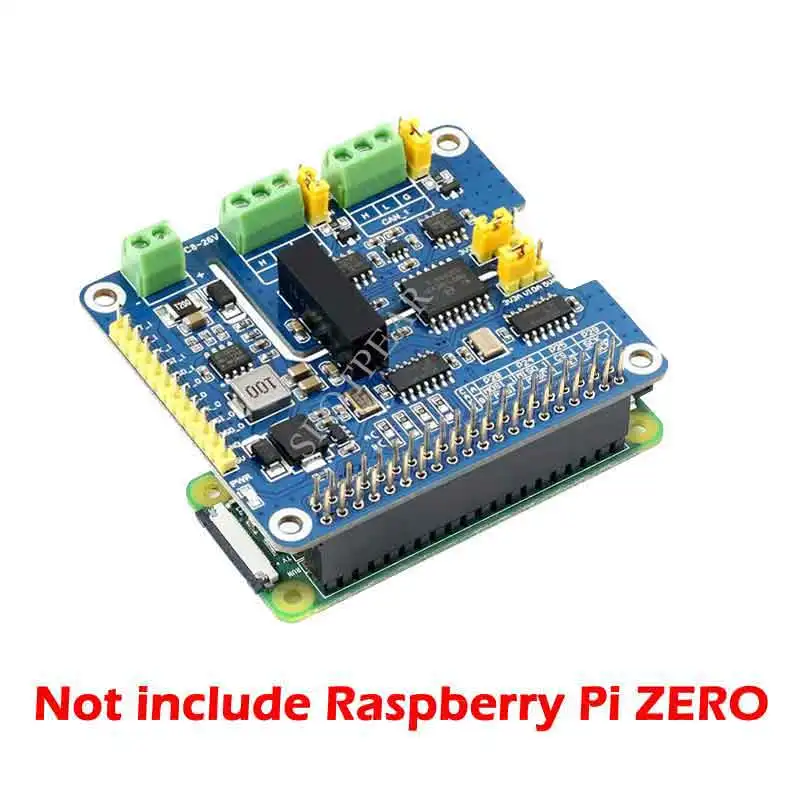

Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano
Admite protocolos CAN2.0 y CAN FD tradicionales
Pines de control SPI de ruptura, para conectar con placas de control de host como STM32/Arduino
Aislamiento eléctrico integrado, voltaje aislado de hasta 5KV, funcionamiento estable, mayor capacidad antiinterferencias
A prueba de rayos integrada, protección ESD, protección contra cortocircuitos, comunicación más segura
Traductor de voltaje integrado, seleccione voltaje de funcionamiento de 3,3 V/5 V mediante un puente
Resistencia terminal integrada de 120 Ω, configurada por puente
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino)
CONTROLADOR DE CAN
MCP2518FD
TRANSCEPTOR DE CAN
MCP2562FD
BUS DE CONTROL
SPI
FUENTE DE ENERGÍA
Terminal de alimentación externa O Raspberry Pi
Tensión de entrada de TERMINAL DEL TORNILLO
CC 8 ~ 26 V
Tensión de OPERACIÓN
5V
NIVEL LOGICO
3,3 V/5 V
DIMENSIONES
65,0 × 56,5 mm

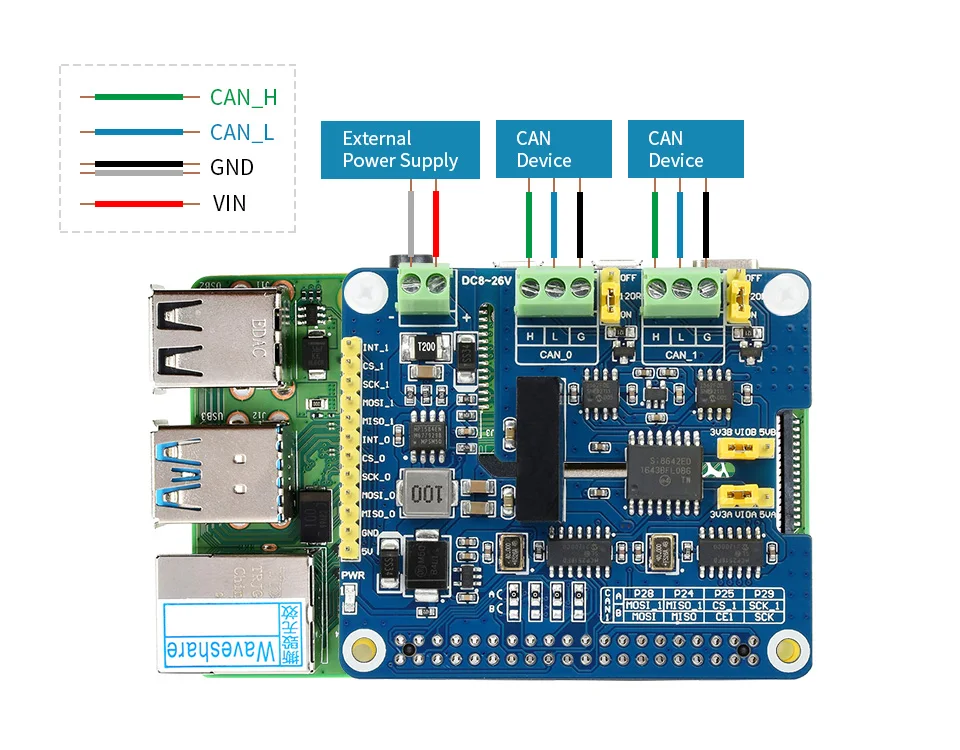

Habilite la capacidad CAN FD aislada y estable para su Raspberry Pi
Conector GPIO Raspberry Pi de 40 pines estándar, personalizado para placas de la serie Raspberry Pi

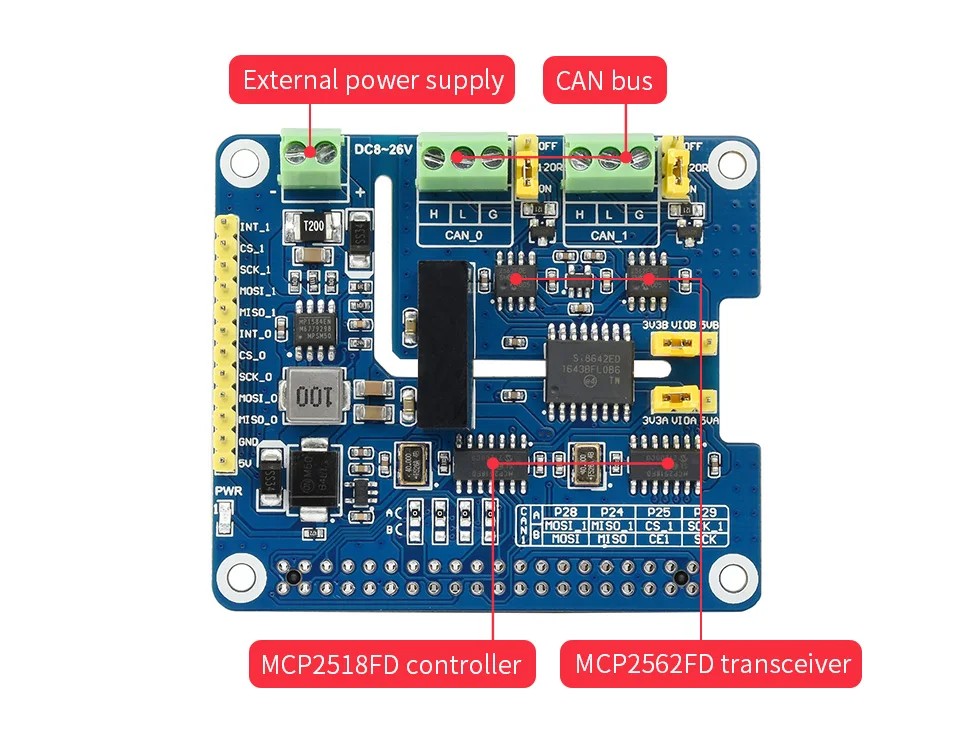

Controlador CAN MCP2518FD + Transceptor CAN MCP2562FD

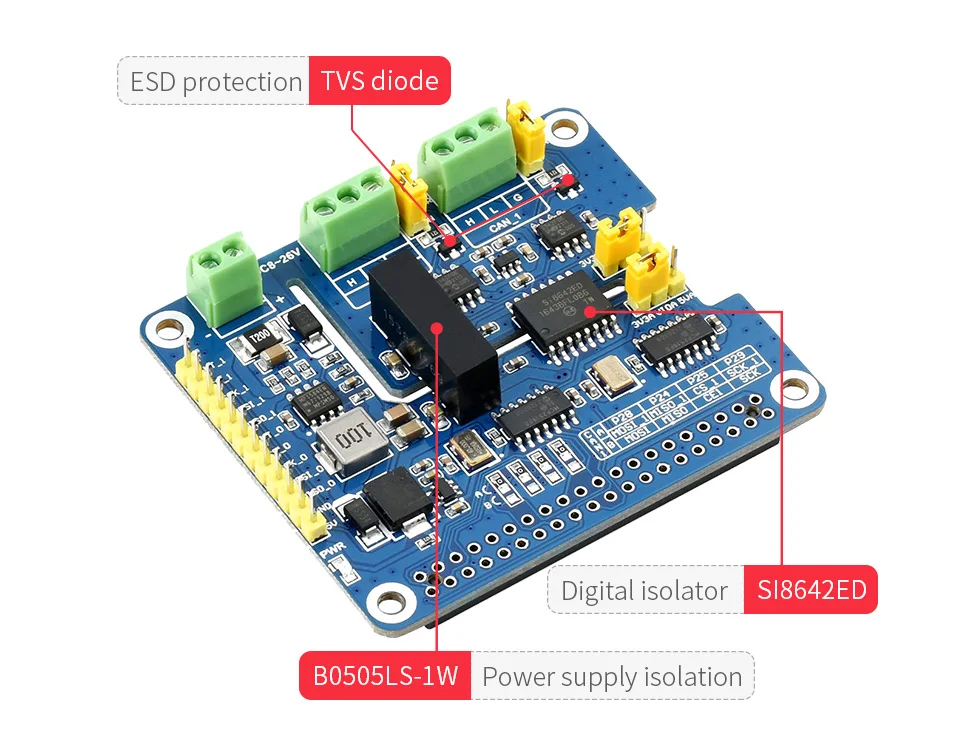

Diodo SM24CANB TVS, protección ESD, protección de voltaje máximo transitorio

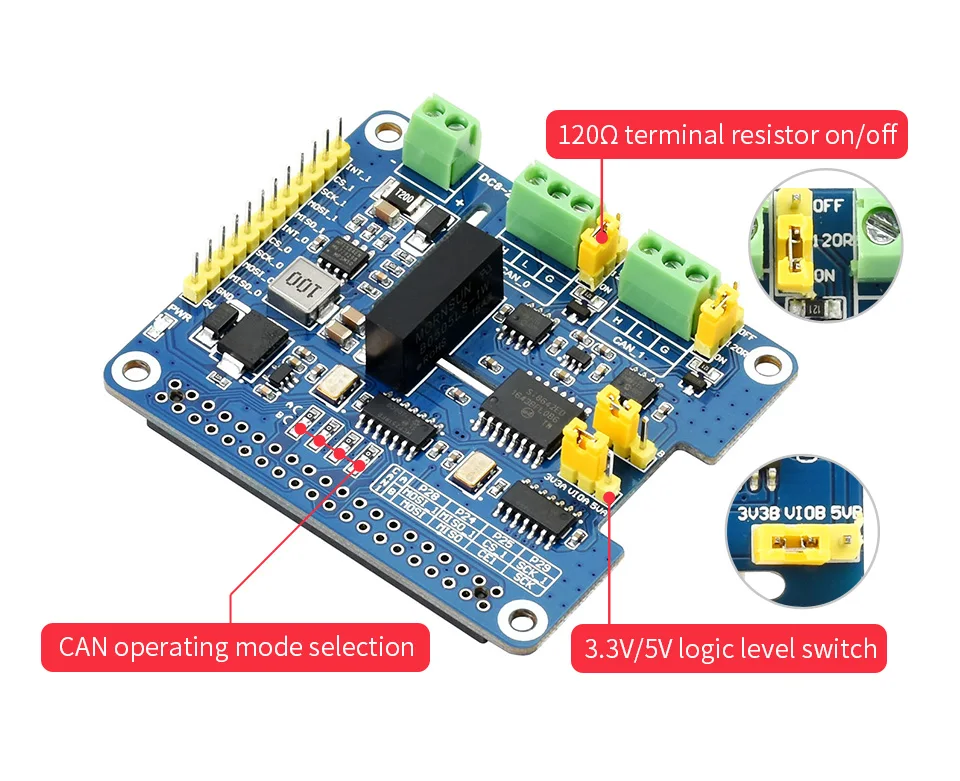

Seleccione fácilmente un voltaje de funcionamiento de 3,3 V/5 V, o active/desactive una resistencia de terminal de 120 Ω, a través de caballetes integrados

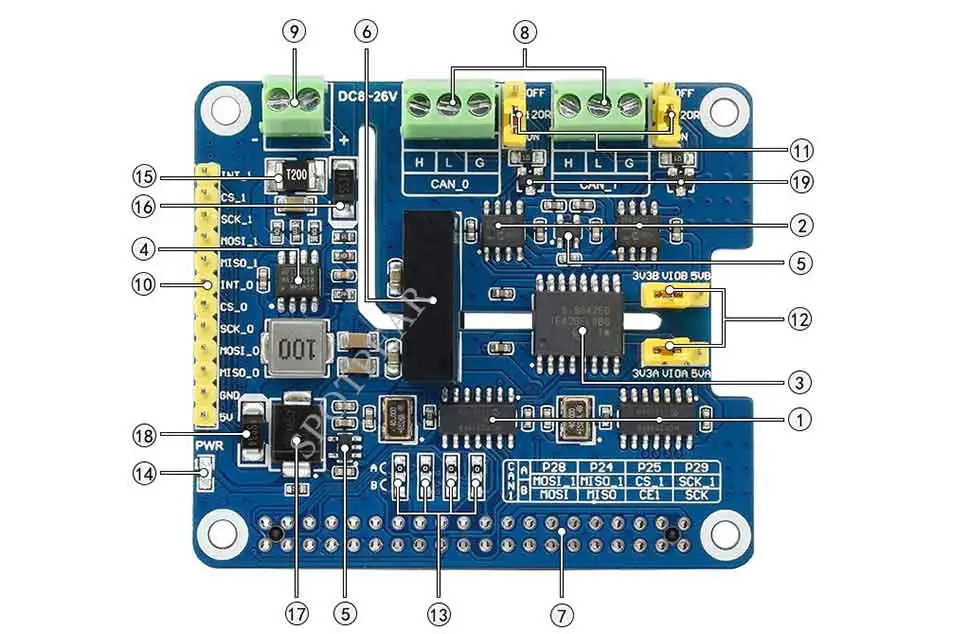

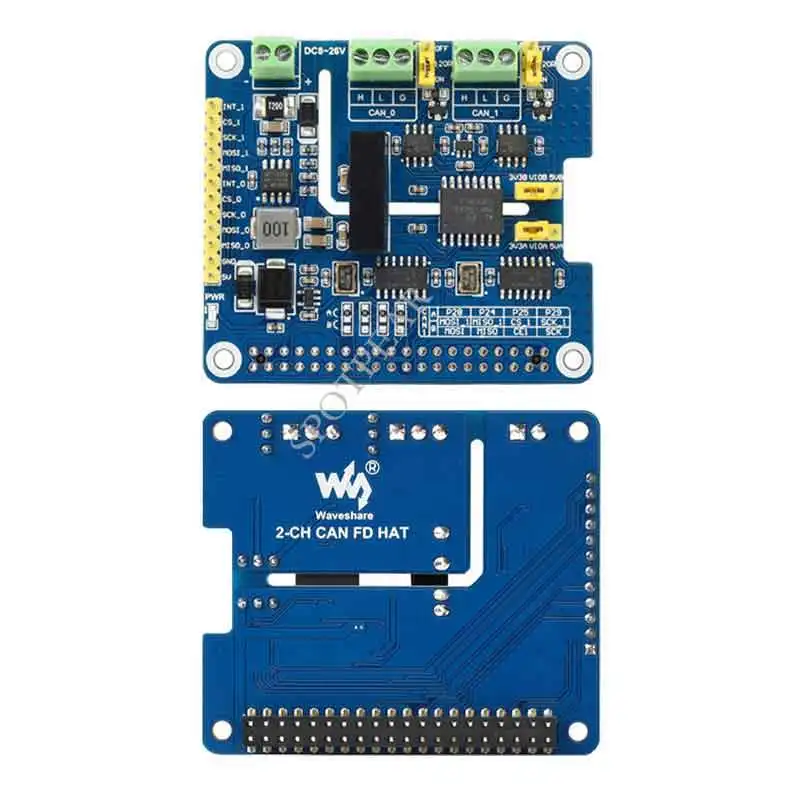

Qué hay a bordo
Controlador MCP2518FD
Transceptor MCP2562FD
Aislador digital SI8642ED
Chip de alimentación MP1584EN
Chip de potencia RT9193-33
Módulo de aislamiento de fuente de alimentación B0505LS-1W
Conector GPIO Raspberry Pi estándar de 40 pines
Terminal de tornillo de bus CAN
Terminal de fuente de alimentación externa
Entrada de 8 ~ 26 V CCPines de control MCU
para usar con placas host como ArduinoInterruptor de resistencia terminal de 120 Ω
Interruptor de nivel lógico de 3,3 V/5 V
Selección del modo de operación CAN
R: CAN_0 y CAN_1 utilizan dos SPI separados (predeterminado)
B: CAN_0 y CAN_1 comparten un único SPIIndicador de encendido
Fusible de reinicio rápido 2A
Diodo a prueba de marcha atrás de fuente de alimentación
Diodo a prueba de retroceso de flujo de fuente de alimentación
Diodo de rueda libre
Diodo SM24CANB TVS

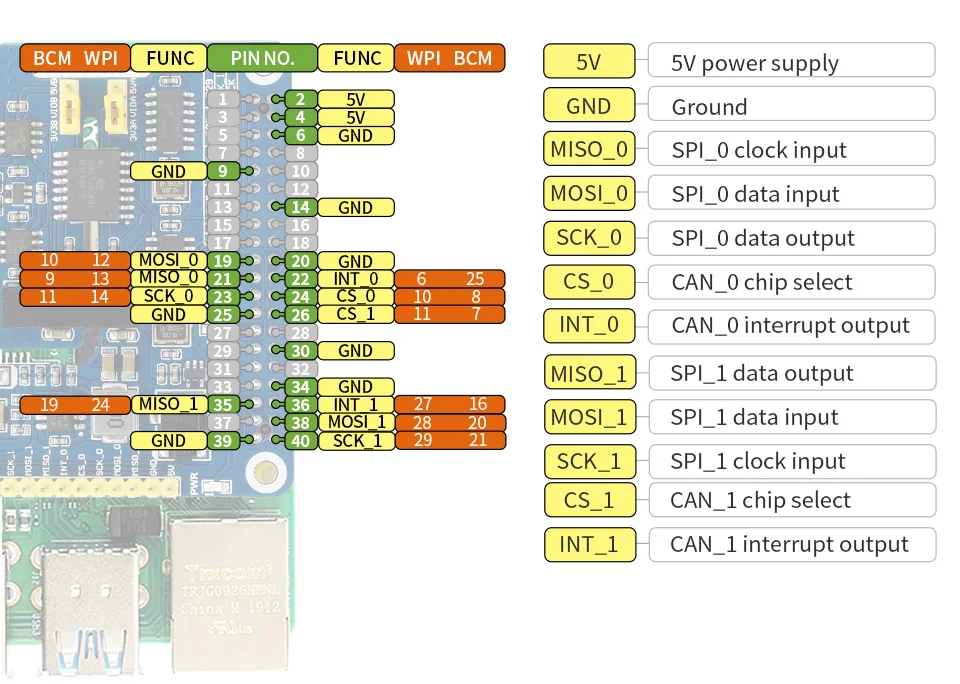

Definición de pinout
Dimensiones del contorno
El paquete contiene
SOMBRERO FD de 2 canales x1
2 × conector hembra de 20 pines x1
Paquete de separadores (2 piezas) x1
