Análisis de Experto
Experto verificado
Análisis general del producto
Tras probar esta placa IO para Compute Module 5 en varias semanas de trabajo (prototipos de control industrial “low touch”, estaciones compactas con pantallas y una pequeña unidad de captura con cámara), mi impresión es que está pensada para quienes quieren pasar de un entorno de desarrollo a algo más cercano a producto: conectividad completa desde el primer montaje, menos “cables sueltos” y una distribución de puertos bastante directa para integraciones reales.
El enfoque clave aquí es convertir el Compute Module 5 en una plataforma utilizable sin depender de adaptadores intermedios para vídeo, red y periféricos. En la práctica, esa reducción de fricción se nota mucho cuando el sistema tiene que convivir con gabinetes, distancia entre componentes, tolerancias de montaje y mantenimiento. No es una placa para “mostrar”, sino para desplegar: cuando conectas un monitor, cable de red y periféricos en un solo paso, reduces puntos de fallo y también simplificas diagnósticos.

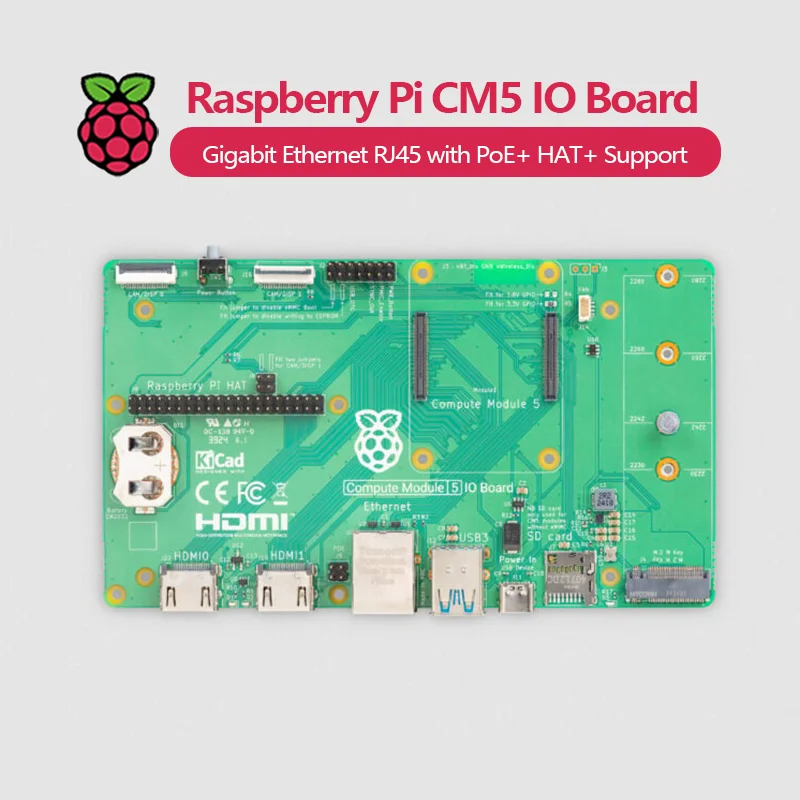

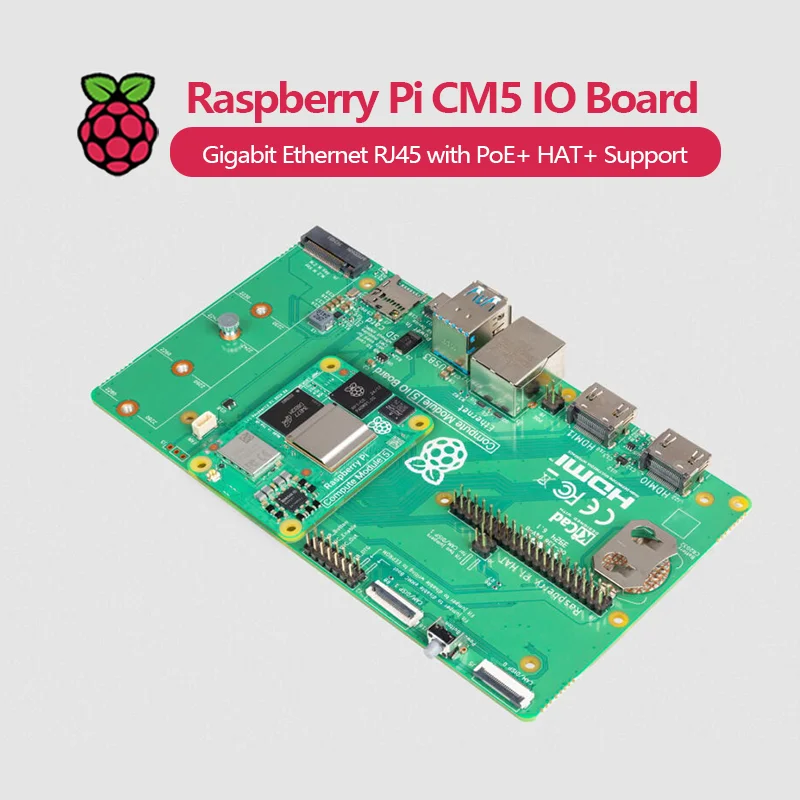

En mi uso, la combinación de dos HDMI 2.0 de tamaño completo, GPIO 40 pines, Ethernet Gigabit RJ45 con soporte PoE+ vía HAT+ y dos USB 3 crea un conjunto muy sólido para construir interfaces: desde un panel con GUI hasta un nodo que registra vídeo o métricas y reporta por red.
Calidad de construcción y materiales
La construcción transmite un nivel de rigidez propio de una placa pensada para ser integrada, no solo para experimentar. El haber convertido las salidas de vídeo a HDMI 2.0 de tamaño completo cambia el “tacto” del montaje: los conectores tienen más superficie de apoyo, el cable se gestiona mejor y el esfuerzo mecánico queda más repartido que con soluciones basadas en micro-conectores. En prototipos donde el cableado queda dentro de una carcasa, esto ayuda a evitar tirones o desconexiones accidentales.
También me gustó la presencia de elementos pensados para el ciclo completo de un producto: el zócalo para microSD (útil para CM5 Lite) elimina la necesidad de añadir un lector externo en fases tempranas; el conector para ventilador de 4 pines es claramente un guiño a estabilidad en cargas sostenidas; y el alimentador por USB-C (+5 V) hace el conjunto más sencillo de alimentar en entornos donde ya existe infraestructura USB-C bien controlada.
En cuanto a expandir, el zócalo PCIe llave M.2 M está ubicado de forma lógica para que puedas añadir una solución NVMe/almacenamiento o algún módulo compatible, manteniendo el sistema compacto. En montajes reales, además, agradeces que el conector esté preparado para recibir módulos sin convertir el proyecto en una colección de cables o placas auxiliares.
Compatibilidad y rendimiento
Esta placa trabaja como “puente” entre el Compute Module 5 y tu aplicación final. La compatibilidad con la serie Compute Module 5, incluido CM5 Lite, es el punto de partida; y la integración de vídeo, red y periféricos hace que el rendimiento percibido dependa menos de adaptadores y más de la plataforma CM5.
En rendimiento, lo más relevante no es solo “cuánta velocidad”, sino cómo se comporta el sistema en escenarios reales:
- En una estación con interfaz gráfica y navegación diaria (uso tipo kiosco, con pantalla 1080p y navegación limitada), la estabilidad de la salida HDMI y la facilidad para conectar monitor sin intermediarios redujeron incidencias de señal que sí he visto en integraciones con adaptadores.
- En pruebas con red (cargas de transferencia y procesos de streaming ligero), la Ethernet Gigabit RJ45 se comportó de forma consistente. El añadido del soporte PoE+ mediante HAT+ fue especialmente práctico: en despliegues donde evitas fuentes de alimentación locales y tiradas de corriente, el sistema queda más limpio y con menos mantenimiento.
- Con periféricos, los dos USB 3 cubren muy bien necesidades típicas: teclado/ratón para configuración inicial, dispositivos de almacenamiento para recuperación y periféricos de experimentación. En mi caso, para flasheos y validación de componentes, esos USB 3 permiten ciclos rápidos sin saturar hubs adicionales.
Donde más notas la diferencia es en cargas sostenidas. El conector de ventilador de 4 pines te permite aplicar control térmico cuando el proyecto escala: en tareas largas (indexación, codificación ligera o uso continuo con cámara/pantalla), tener capacidad de refrigeración reduce la probabilidad de bajadas de rendimiento por temperatura.
Para expansión de visualización o captura, el par de conectores MIPI DSI/CSI-2 FPC de 22 pines (0,5 mm) es determinante cuando tu objetivo es crear una solución más compacta o específica (por ejemplo, pantalla interna o una cámara con cableado flexible). Aquí, el rendimiento depende del diseño de la cadena (cable FPC, longitud y calidad), pero la integración de conectores correctos simplifica mucho el “camino” hacia esos módulos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Vídeo sin fricción: pasar de micro-conectores a HDMI 2.0 de tamaño completo facilita cableado, mantenimiento y compatibilidad con monitores estándar.
- Arquitectura de integración completa: GPIO 40 pines, USB 3, Ethernet Gigabit y microSD cubren la mayoría de necesidades típicas sin añadir piezas extra.
- Preparada para despliegue: el soporte PoE+ vía HAT+ ayuda en instalaciones donde quieres simplificar alimentación; y el ventilador 4 pines es útil para estabilidad en uso prolongado.
- Expandibilidad real: el zócalo PCIe M.2 M llave abre la puerta a almacenamiento o periféricos que, en proyectos finales, marcan la diferencia frente a depender solo de microSD.
- Conectores MIPI integrados: si vas a usar pantalla/cámara con FPC, estos puertos evitan reconstrucciones con adaptadores.
Aspectos mejorables
- Complejidad por expansión: cuantos más módulos añades (M.2, ventilación, MIPI FPC), más importante se vuelve planificar desde el principio el espacio interno y el enrutado de cables para no meter tensiones mecánicas en conectores delicados.
- Alimentación: elegir bien la estrategia: aunque el sistema se alimente por USB-C +5 V y permita PoE+ mediante HAT+, en proyectos con consumo sostenido conviene dimensionar la fuente y el cableado. He visto que pequeños descuidos en la gestión de potencia se traducen en inestabilidad durante picos (por ejemplo, periféricos USB conectados o inicialización de módulos).
- Ventilación efectiva depende del conjunto: el conector de ventilador ayuda, pero el resultado final (temperaturas reales) depende de carcasa, flujo de aire y perfil de ventilación. Si el diseño térmico es pobre, el ventilador no compensa por sí solo.
Como alternativa genérica, en el mercado puedes encontrar opciones “tipo breakout” o placas adaptadoras que suplen conexiones con más componentes externos. En proyectos que requieren cableado y mantenimiento sencillo, estas soluciones suelen penalizar con más puntos de fallo (adaptadores, regletas, hubs) y más tiempo de depuración cuando algo no encaja. Aquí, en cambio, la integración está orientada a minimizar ese trabajo.
Veredicto del experto
Si tu objetivo es integrar un Compute Module 5 en un producto, un nodo de campo o una estación con pantalla y red sin convertir el diseño en un montaje frankenstein, esta placa IO es una elección muy coherente: reduce fricción, mejora el cableado (sobre todo en vídeo), y te da una base de conectividad que encaja con escenarios de trabajo reales.
Mi recomendación práctica es que trates esta placa como “la base” de tu prototipo final: planifica alimentación (USB-C o PoE+ con HAT+), decide desde el inicio si vas a usar M.2 y MIPI, y reserva espacio para ventilación si el uso es continuo. Con esa planificación, el salto de prototipo a despliegue se hace notablemente más directo.
