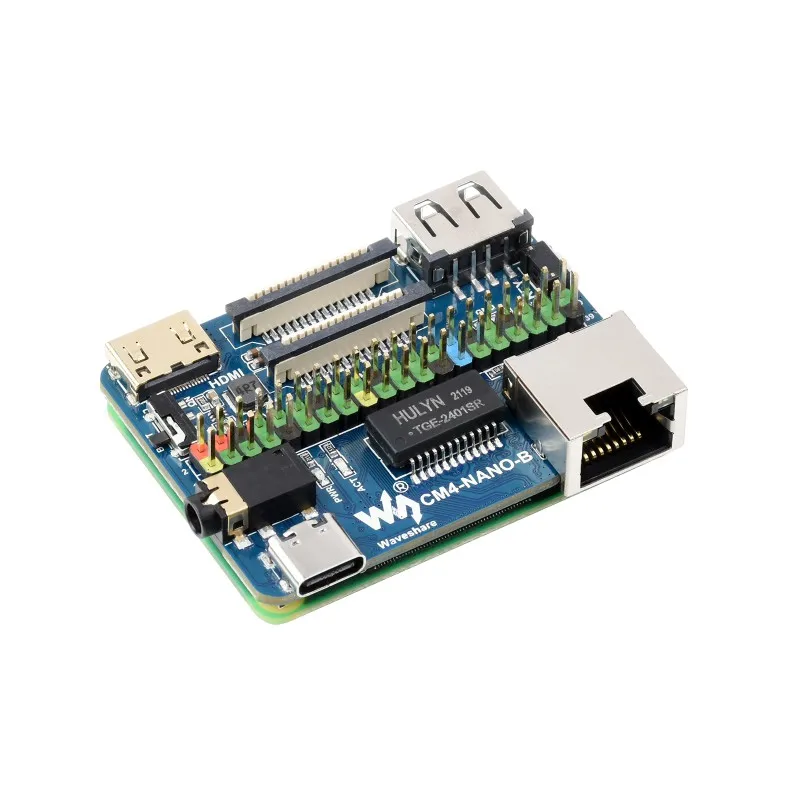

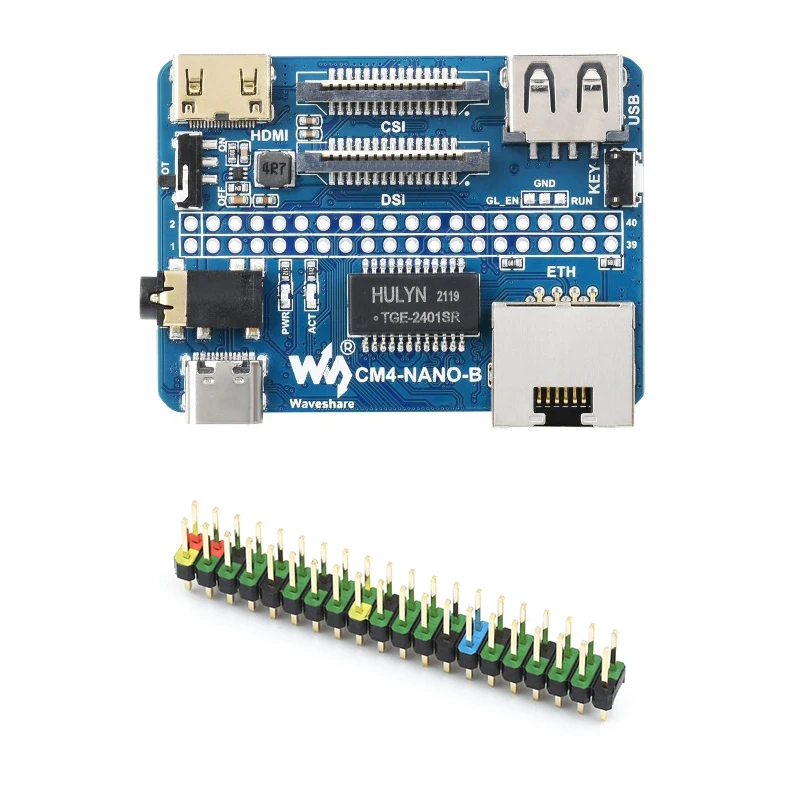

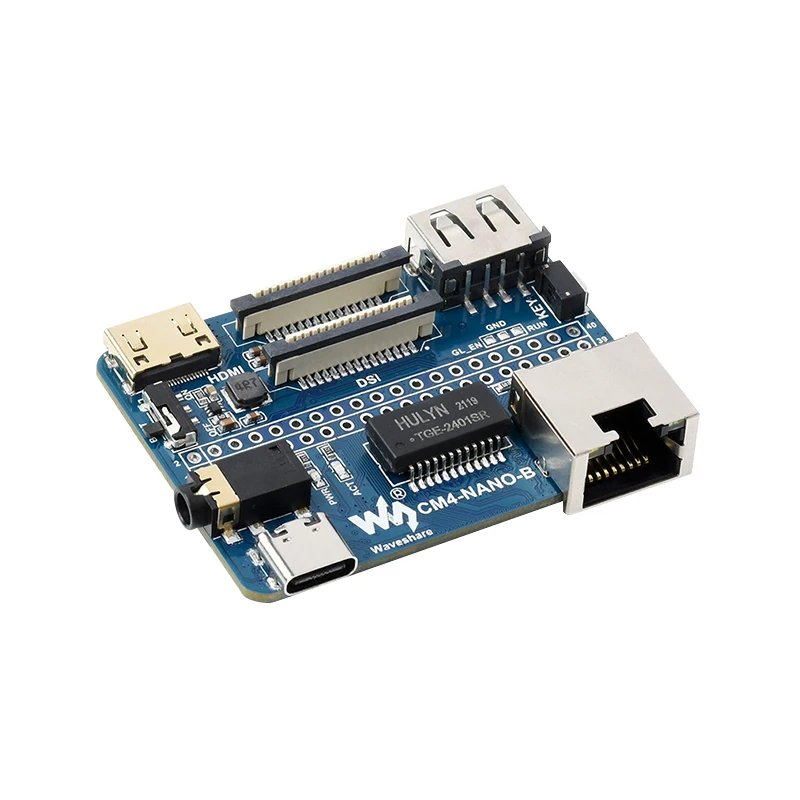

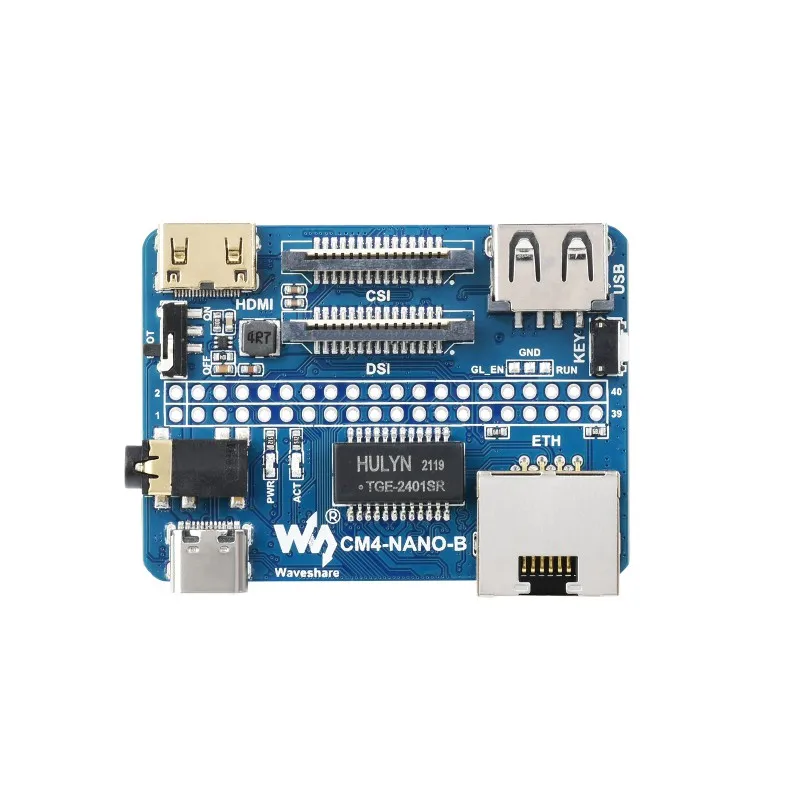

Raspberry Pi Compute Module 4 Nano Base Board (B) del mismo tamaño que la placa Base CM4 con cabezal de Pin para Compute Module 4 Lite/eMMC

1. Casquillo CM4
   adecuado para todas las variantes de Compute Module 4

2. Ranura para tarjeta Micro SD
   para conectar una tarjeta Micro SD con imagen previamente quemada (SOLO variante Lite)

3. encabezado GPIO de 40 pines
   para conectar tipos de HATs

4. Conector Gigabit Ethernet RJ45

5. Fuente de alimentación / Programación
   Fuente de alimentación de 5 V, o utilizada para grabación de eMMC

6. Conector de audio de 3,5 mm

7. Botón de usuario

8. Conector USB2.0
   para conectar tipos de dispositivos USB

9.Conector CSI
Interfaz de cámara MIPI CSI

10.Conector DSI
Interfaz de pantalla MIPI DSI

11.MP1658

12.Conector mini HDMI
admite salida 4K 30fps

13.Interruptor BOOT
ENCENDIDO: cambie la interfaz USB a tipo C, entrará en modo de descarga cuando esté encendido (configurado como un disco de gran capacidad a través del arranque RPI)
APAGADO: cambie la interfaz USB a tipo A, no ingresará al modo de descarga cuando esté encendido (arrancado desde una tarjeta compatible con eMMC o Micro SD)
