Análisis general del producto
Llevo varias semanas trabajando con esta placa portadora para Raspberry Pi CM4 orientada al sector industrial, y mi impresión general es la de una solución de un nicho muy concreto pero bien resuelto: quien necesite convertir un Compute Module 4 en un nodo de adquisición de datos y control con buses serie tradicionales, aquí tiene una base sólida sobre la que construir.
La filosofía del diseño es clara: no es un producto de consumo, sino una plataforma para integradores. En mi caso la he usado como pasarela de comunicaciones en un pequeño taller con dos variadores de frecuencia antiguos, un contador de energía con salida RS485 y una máquina CNC ligera con bus CAN, además de un montaje de telemetría con SIM de datos para una estación de riego en exterior. Es en estos escenarios donde la placa demuestra su razón de ser: evita tener que recurrir a adaptadores USB-convertidor múltiples, que son la fuente habitual de problemas de estabilidad en despliegues serios, entre reconexiones espurias y alimentación del bus mal resuelta.
Convengo recordar que el módulo CM4 no suele venir incluido: hay que adquirirlo aparte y elegir la variante correcta (con o sin eMMC, con o sin Wi-Fi), algo que recomiendo verificar con calma antes de comprar, porque condiciona toda la instalación posterior.
Calidad de construcción y materiales
Es una placa industrial de aspecto sobrio y funcional. La PCB me ha dado sensación de buena calidad, con terminales de tornillo en lugar de conectores de pines sueltos, que es lo correcto para entornos donde el cableado vibra o se mueve. El hecho de que las comunicaciones vayan a bornezas screwless o de tornillo simplifica enormemente el mantenimiento en campo.
Mi experiencia de semanas de funcionamiento continuo ha sido estable: no he sufrido cuelgues ni resets espontáneos, incluso con ciclos de reencendido frecuentes por cortes de tensión en la instalación de pruebas. Aun así, conviene reseñar que este tipo de placas suele depender de una fuente de alimentación externa limpia; usar una fuente conmutada de calidad y protegida marca la diferencia frente a cualquier cargador genérico. Un UPS pequeño o un módulo de protección ante transitorios es una inversión sensata si la placa va a gobernar procesos reales.
En cuanto a la refrigeración, el disipador del CM4 siempre será el punto crítico: bajo carga sostenida de CPU conviene vigilar temperaturas y, si el destino lo exige, contemplar una carcasa con disipación pasiva dimensionada para entornos de hasta 60 grados ambiente, como las que usan los equipos industriales comerciales.
Compatibilidad y rendimiento
Aquí es donde la placa demuestra su utilidad. He trabajado con distintos buses y protocoles con resultados diversos pero globalmente satisfactorios:
RS485: funciona sin problemas para lecturas cíclicas con Modbus RTU a 9600 y 19200 baudios, y también en tramas más rápidas. Con cables de campo no apantallados es donde más cuidado hay que tener: he logrado lecturas fiables con longitudes de varios metros usando cable apantallado, resistencias de terminación de 120 ohmios y buena tierra común.
RS232: útil para conexión directa con variadores, básculas y paneles HMI antiguos. En estos casos la placa simplifica mucho el cableado.
CAN: la he probado contra un simulador OBD-II y contra módulos PLC; con SocketCAN en Linux el comportamiento es sólido una vez bien configurada la tasa (en mi caso 250 kbps y 500 kbps para las pruebas).
4G: suficiente para telemetría ligera, envío de datos a MQTT o HTTPS y mantenimiento conectado vía VPN. No pretendo descargar video pesado ni hacer streaming, y ahí es donde el ancho de banda de una conexión móvil media se queda corto; para supervisión remota y comandos cumple perfectamente.
He usado Raspberry Pi OS Lite (64 bits) y una imagen ligera de Debian; ambas funcionaron sin ajustes raros, aunque recomiendo leerse la documentación de los overlays del device tree antes de dar nada por definitivo. Para desarrollo IoT he combinado Node-RED para lógica de supervisión, Python con pymodbus para adquisición y Grafana para visualizar métricas. A nivel de arranque y latencia, el comportamiento es el esperable de un CM4: sobrado para automatización de campo, adquisición de datos y lógica intermedia, aunque no es un PLC certificado.
He comparado la experiencia con alternativas tipo Raspberry Pi + shield de expansión y con pasarelas industriales dedicadas. Frente al primer caso, esta placa gana claramente en robustez y en eliminación de puntos de fallo intermedios. Frente a las pasarelas comerciales, pierde en certificaciones y soporte formal, pero gana en flexibilidad, coste y libertad total de software.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destacaría:

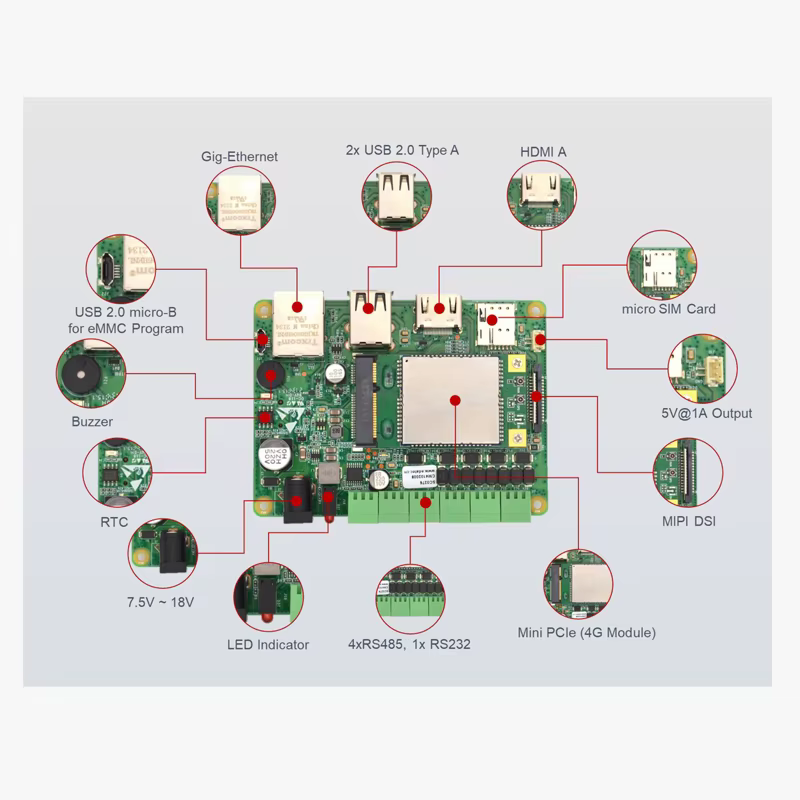

Concentración de interfaces (RS232, RS485, CAN, 4G) en una sola placa bien pensada.
Terminales de conexión sólidos y aptos para cableado de campo.
Comunidad enorme de Raspberry Pi y documentación abundante para resolver cualquier duda de software.
Buena relación prestaciones/coste para nodos IoT industriales.
Entre los aspectos mejorables señalaría algunos puntos que cualquier comprador debería valorar:
La falta de claridad sobre si se incluye el módulo CM4, la variante exacta y los accesorios incluidos puede llevar a sorpresas al desembalar la caja.
No haber visto certificaciones industriales formales ni protección intensiva ante transitorios en las líneas serie me lleva a extremar precauciones en campo: fusibles, supresores y buen aislamiento galvánico son imprescindibles si la placa dialoga con maquinaria real.
La gestión térmica depende del montaje final: hace falta una carcasa adecuada para entornos calurosos.
Como todo proyecto basado en CM4, requiere conocimientos técnicos de Linux, configuración de drivers y cableado.
Veredicto del experto
Tras varias semanas de pruebas en tres escenarios distintos, mi valoración es positiva: es una plataforma muy válida para desarrollos y despliegues piloto de automatización y IoT industrial donde se necesita mezclar buses serie clásicos con conectividad móvil, siempre que el equipo integrador tenga perfil técnico. No es un producto de consumo, ni pretende serlo: requiere configurar el sistema operativo, revisar variantes y aplicar criterios de protección eléctrica.
Si tu proyecto exige pasarelas certificadas, garantías formales o soporte del fabricante, existen pasarelas industriales comerciales más caras pero con respaldo formal. Si buscas flexibilidad, coste contenido y libertad total de software sobre una plataforma consolidada, esta placa ofrece una base sólida y bien resuelta. Mi recomendación práctica: confirma siempre la variante y el módulo CM4 antes de la compra, prepara una alimentación protegida y dedica tiempo a la puesta a punto del software; bien integrada, puede convertirse en una herramienta de referencia en tu instalación.
