Raspberry Pi 5 PCIe a M.2 4G/5G USB 3,2 HUB para SIMCom Quectel 4G/5G módulos

【Raspberry Pi5 Recomendado】

【Nota】

[] No incluye Raspberry Pi

【Visión general】

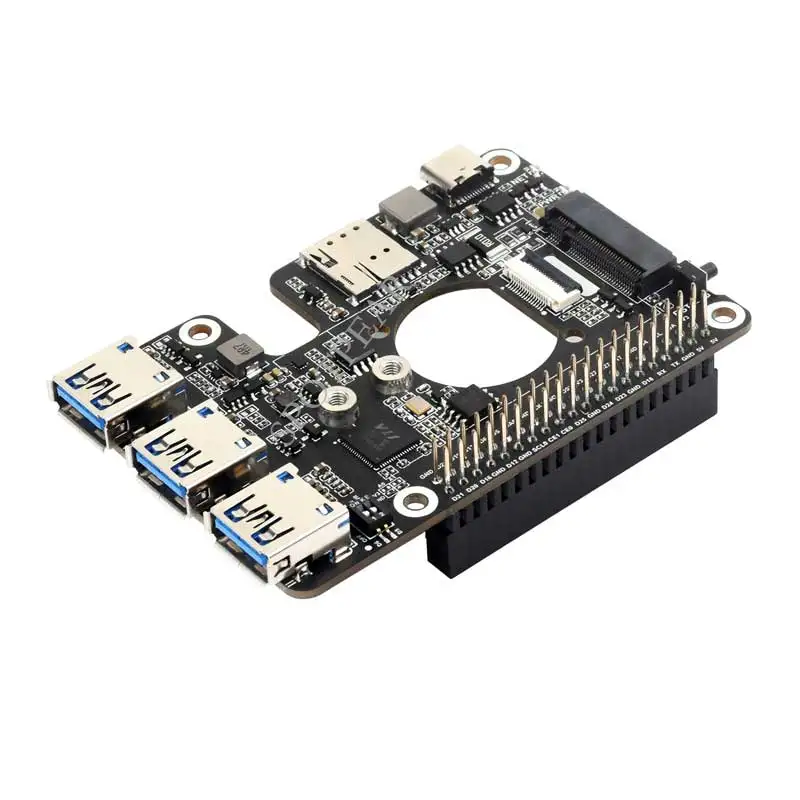

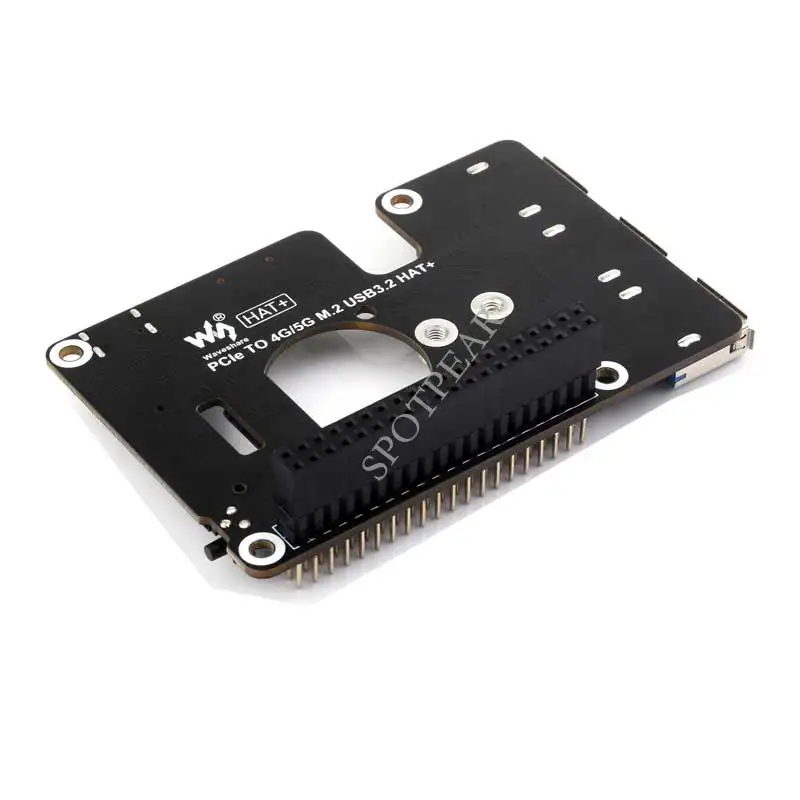

[] PCIe a M.2 4G/5G y USB 3,2 HAT para Raspberry Pi 5, Compatible con módulos SIMCom/Quectel G 4/5G, viene con antena 5G-4IN1-PCB, raspberry Pi 5 HAT, redes de alta velocidad

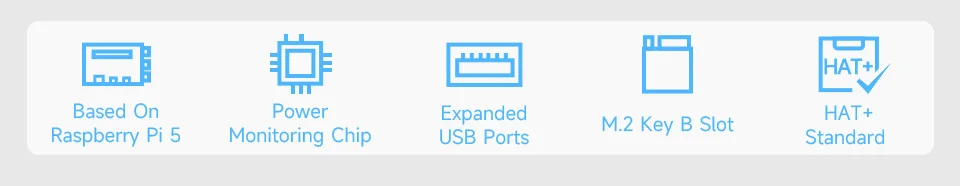

【Características de un vistazo 】

[] Diseñado para Raspberry Pi 5, diseño estándar HAT + con I2C EEPROM integrado y compatible con expansión apilable Raspberry Pi 40PIN GPIO

[] Extiende 3 puertos USB 3,2 Gen1 de alta velocidad para conectar más periféricos

[] Ranura de clave B integrada M.2(NGFF), admite módulos 4G/5G de las series 3042/3052, SIM82XX y RM5XX y es compatible con paquetes

[] Puerto tipo C integrado para conectarse a un PC para redes 4G/5G, depuración y actualización de firmware, o entrada de fuente de alimentación externa

[] Chip de monitoreo de potencia integrado para medir voltaje, Corriente y Potencia en tiempo real

[] Ranura para tarjeta SIM integrada para tarjeta de la

[] Botón de reinicio integrado, indicadores de potencia y red para una fácil depuración y monitoreo del estado de funcionamiento

[] Viene con antena personalizada 5G-4IN1-PCB para una gestión de cableado ordenada, admite instalación superior o inferior

[] Ventilación de flujo de aire reservada y orificios de montaje para ventilador de refrigeración para aumentar el flujo de aire y proporcionar una mejor disipación del calor

【Diseñado para Raspberry Pi 5, HAT + Standard】

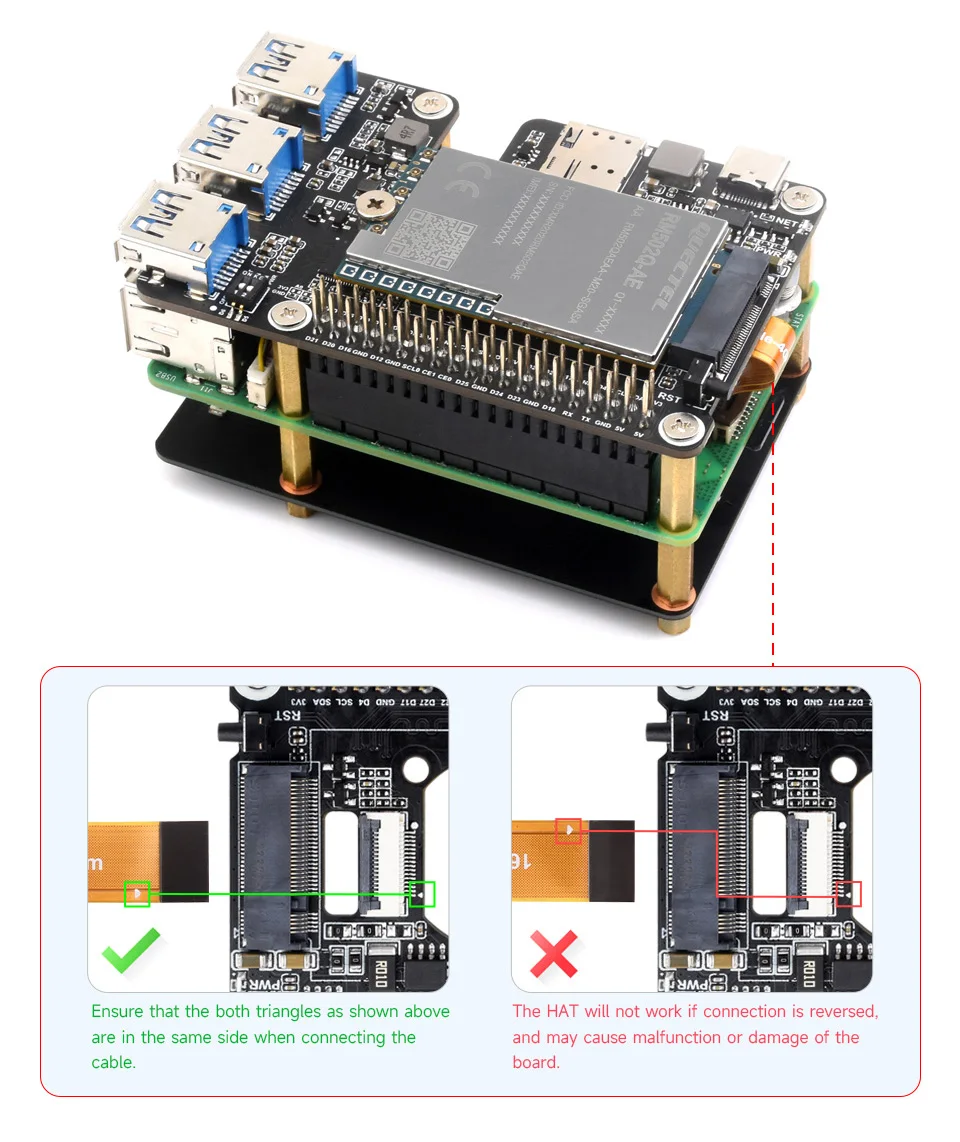

[] Interfaz PCIe integrada para conectar directamente a Raspberry Pi 5 a través de un cable de 16 pines

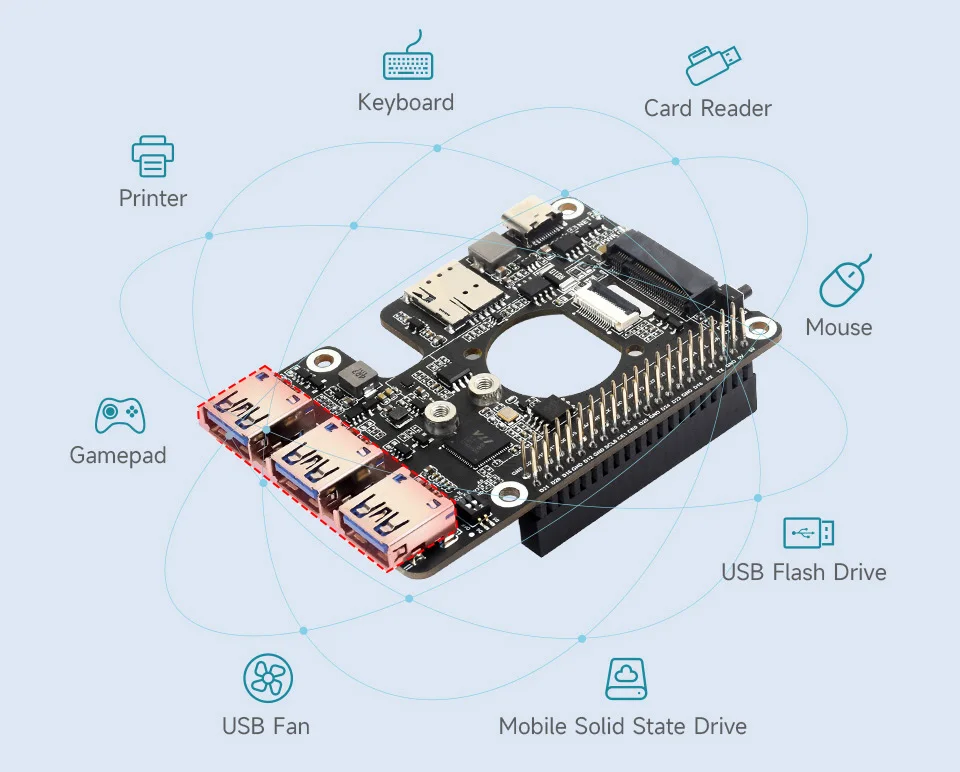

【Más capacidad USB para Raspberry Pi 5 】

[] Extiende la interfaz PCIe a 3x puertos USB 3,2 Gen1 de alta velocidad para conectar más periféricos

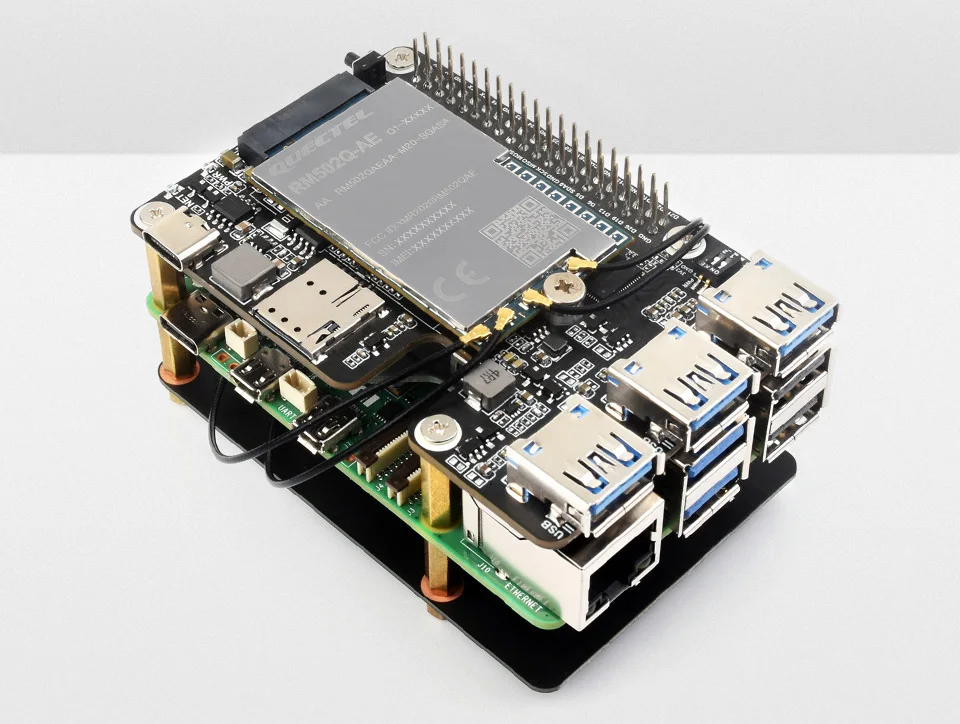

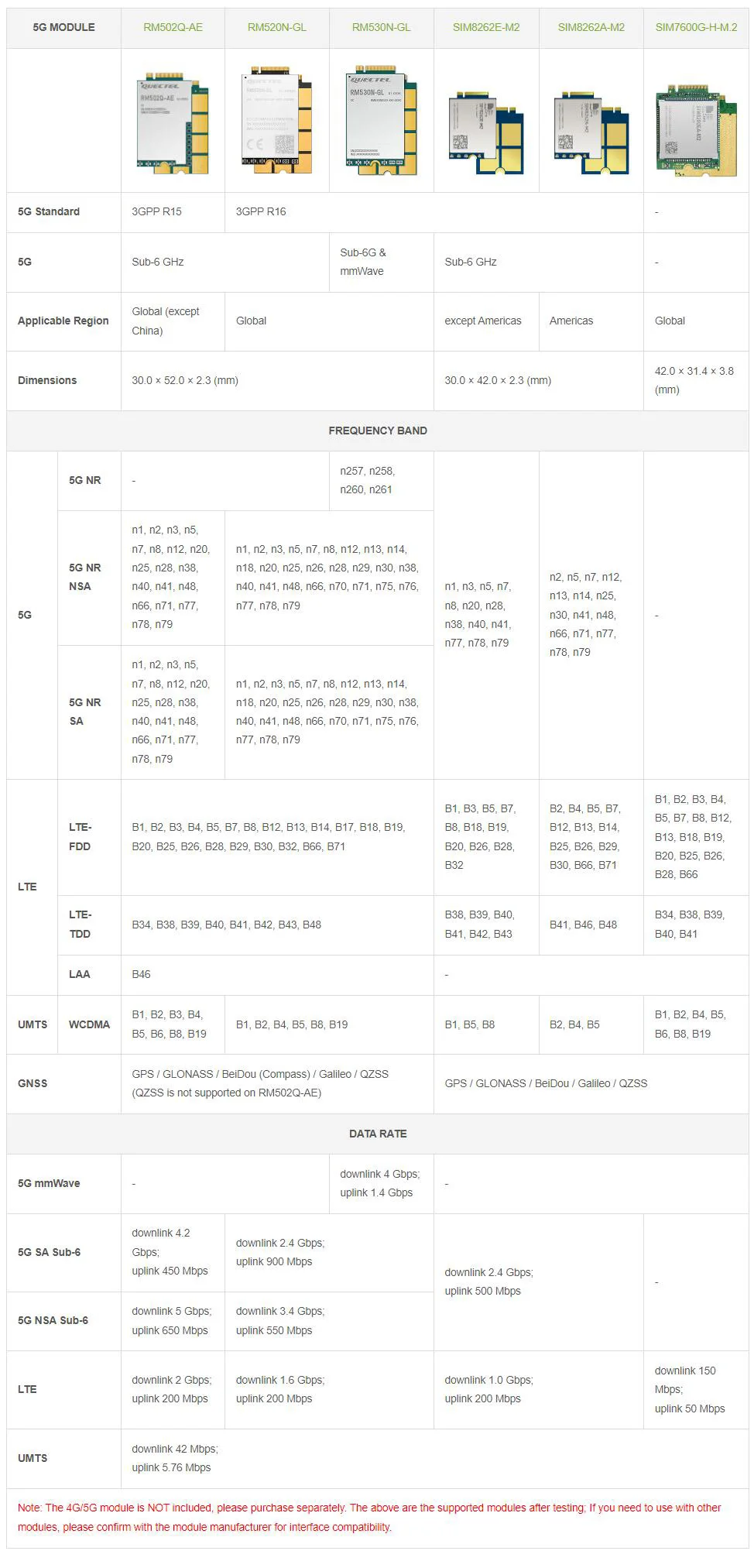

【Compatible con múltiples módulos SIMCom/Quectel 4G/5G con interfaz M.2 Key B 】

[] Ranura Key B integrada M.2(NGFF), probada para admitir módulos de la serie 3042/3052, y RM5XX SIM82XX, compatible con paquetes

【Soporte multisistema】

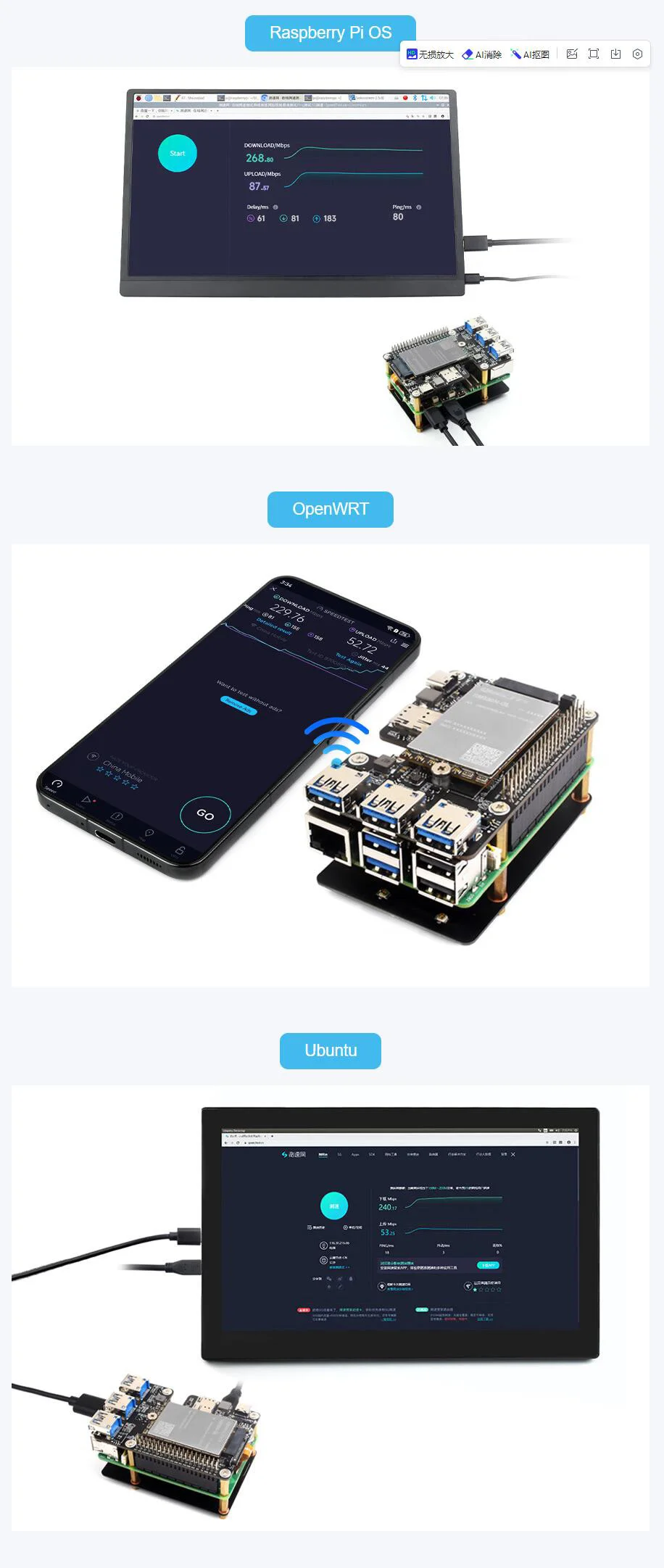

[] Soporta sistemas como Raspberry Pi OS, Ubuntu, OpenWRT, etc.

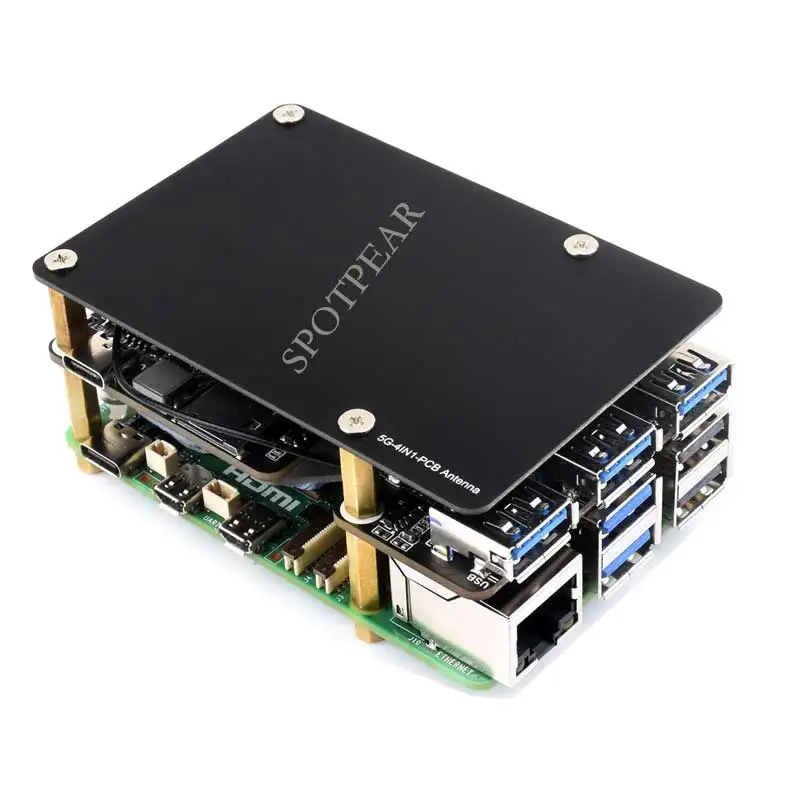

【Viene con antena 5G-4IN1-PCB 】

[] Admite montaje superior e inferior, fácil de instalar, buen efecto de comunicación

[] * Solo para referencia, consulte el contenido del paquete para obtener una lista detallada de piezas

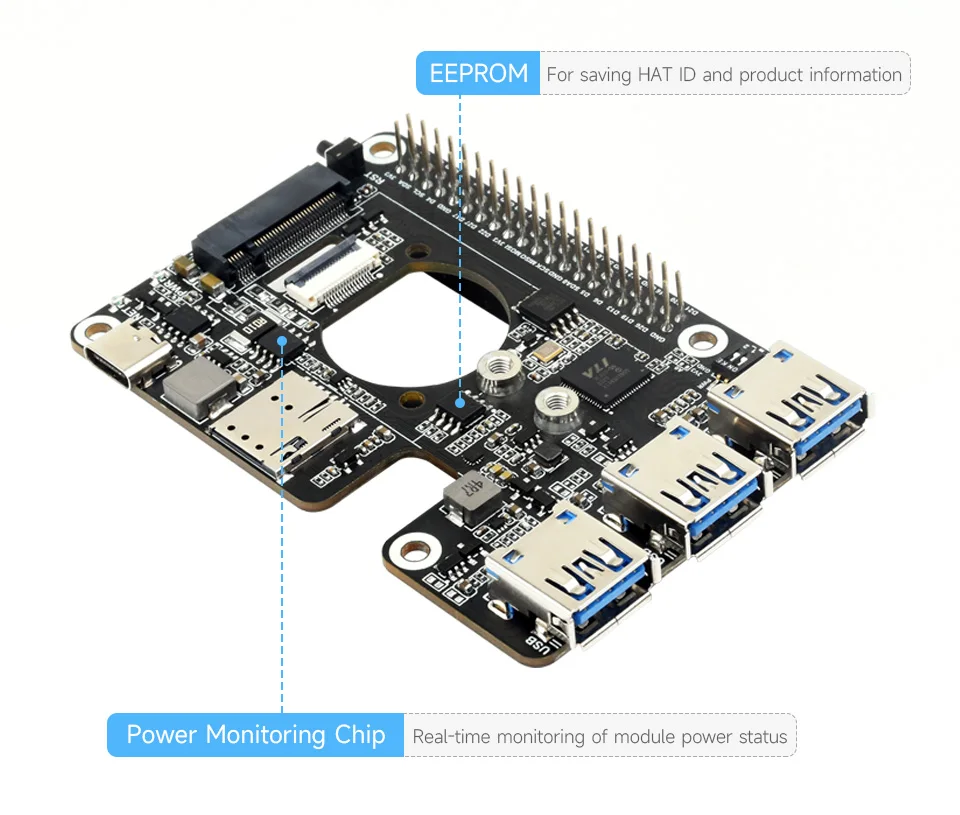

【Chip de monitoreo de energía a bordo y EEPROM】

[] Para monitoreo en tiempo real de voltaje, corriente y potencia del módulo a través de I2C

[] Admite guardar HAT + ID e información del producto, compatible con HAT + estándar

【Ventilación de flujo de aire reservada para ventilador de refrigeración】

[] Más flujo de aire para Pi5, efecto de enfriamiento más rápido, operación más estable

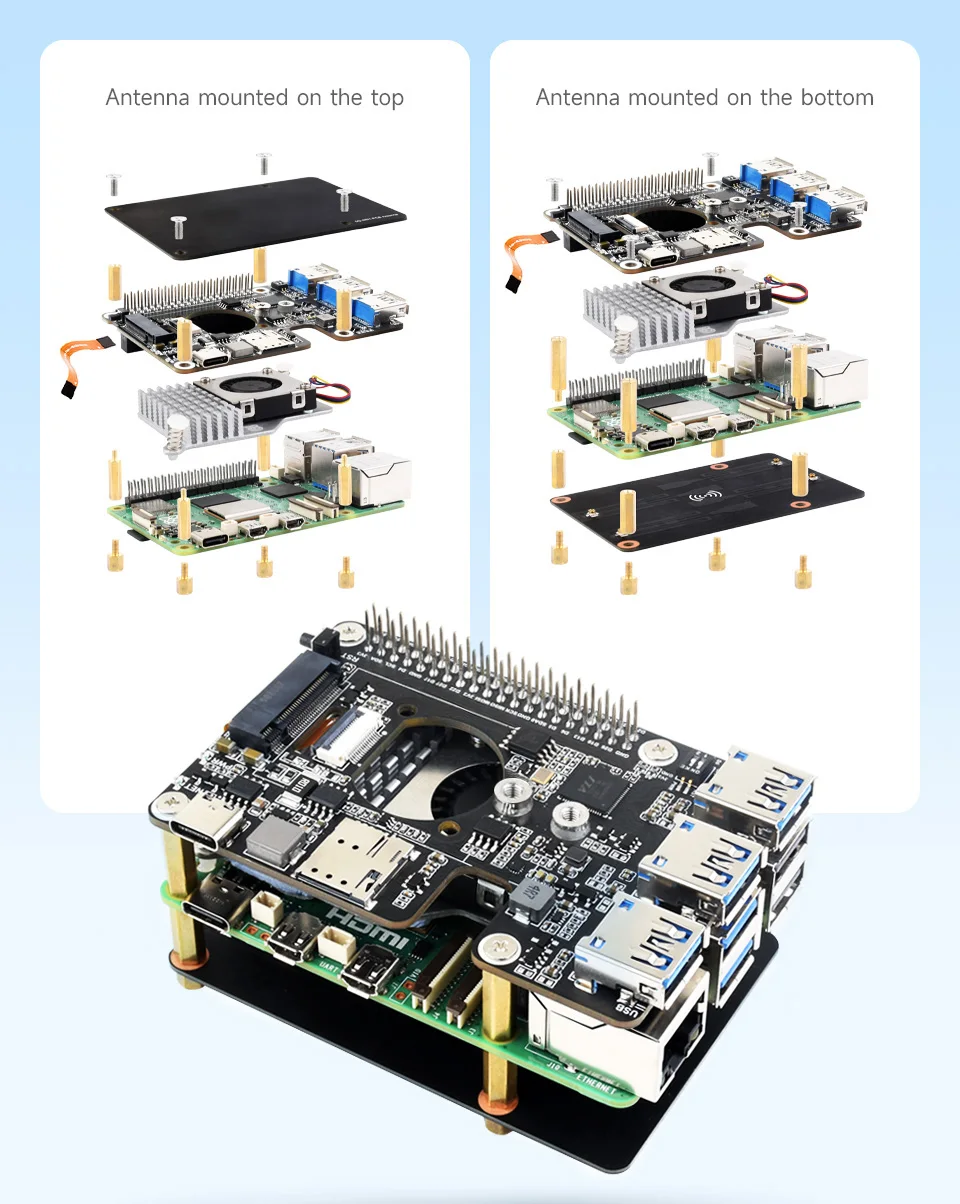

【Cómo instalar】

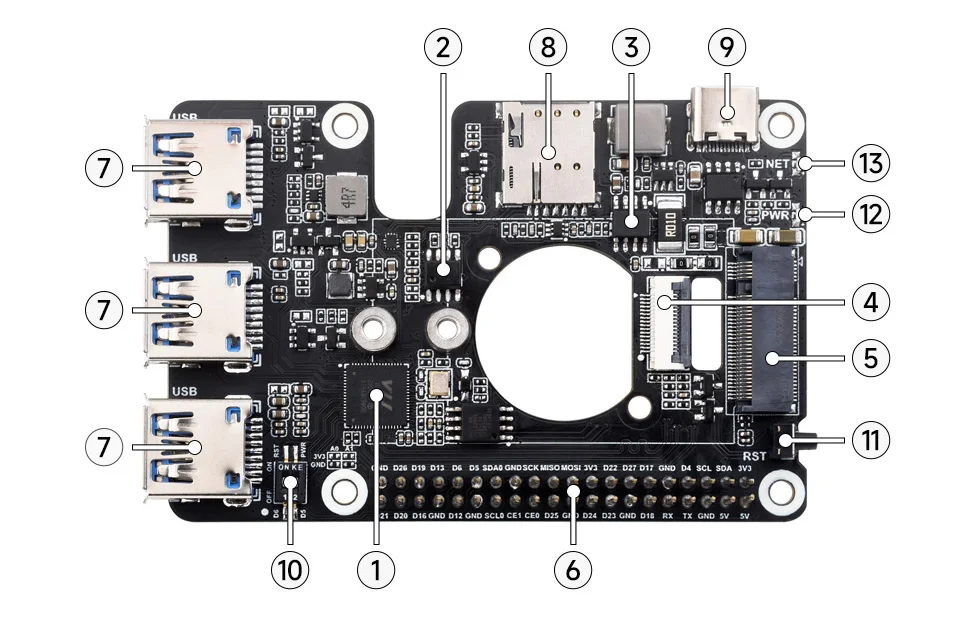

【Lo que hay a bordo】

1. VL805: Chip PCIe a USB 3,2 Gen1 HUB

2. EEPROM: para guardar HAT ID e información del producto

3. INA219: chip de monitoreo de energía

4. Interfaz PCIe de 16 pines: para conectar a la interfaz PCIe de Raspberry Pi 5

5. Ranura M.2(NGFF) Key B: compatible con 3042/3052 paquetes de módulos M.2 4G/5G.

6. Cabezal GPIO de Raspberry Pi: para conectar Raspberry Pi 5

7. Puertos ampliados USB 3,2 Gen1: USB1 ~ USB3

8. Ranura para tarjeta Nano SIM: para instalar tarjeta Nano-SIM

9. Interfaz tipo C: para redes G 4/5G de Raspberry Pi o PC a través de un cable USB, actualización de firmware o entrada de fuente de alimentación externa

10. Interruptor DIP: para cambiar a usar pines GPIO para controlar el encendido/apagado y el reinicio del módulo.

11. Botón de reinicio: presiónelo para restablecer el módulo

12. Indicador PWR: Indicador de potencia

13. Indicador NET: Indicador de estado de red de módulo

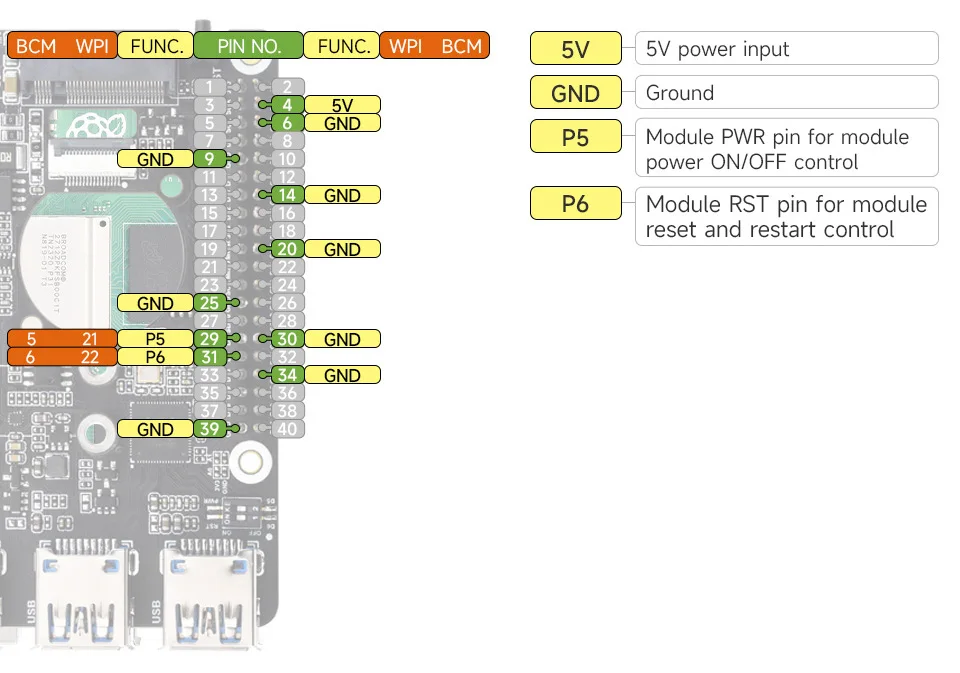

【Definición Pinout】

【Escenarios de aplicación】

[] Enrutadores industriales, puertas de enlace domésticas, decodificadores, portátiles industriales, portátiles de consumo, PDA industriales, redes industriales resistentes y señalización digital...

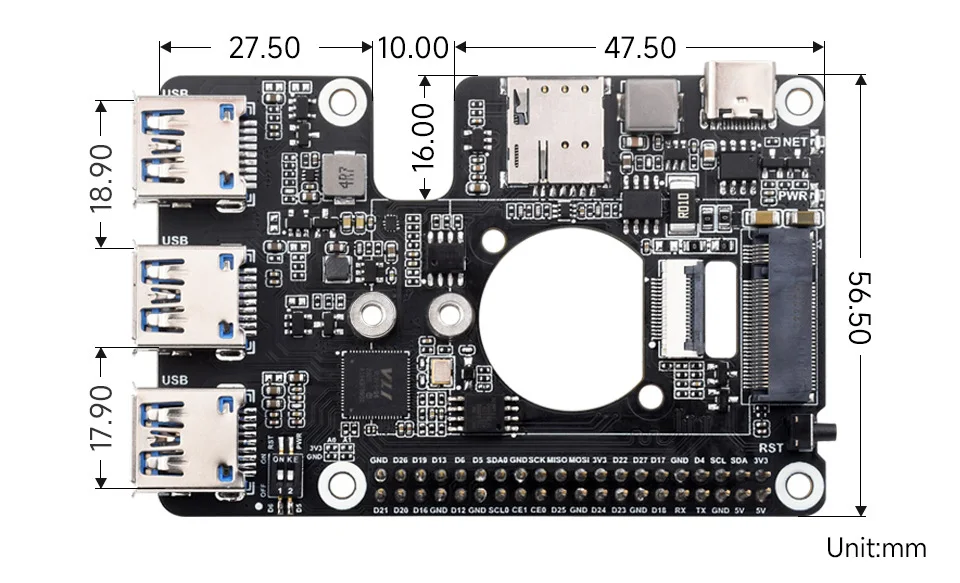

【Dimensiones delineadas】

[] PCIe G a 4/5G M.2 USB3.2 SOMBRERO + X1

[] 5G-4IN1-PCB Antena X1

[] 16P-Cable-40mm cable X1

[] Cable IPEX1 a IPEX4 ~ 13cm 4 cm x 1 (1)

[] Paquete de tornillos X1
