Descripción
Introducción a la función:
1.Chip DAC actualizado, que utiliza el chip PCM5122 de alta gama de BB (adquirido por TI), con interfaz I2S y la capacidad de ajustar el volumen y los parámetros de audio a través de la interfaz I2C.Admite formatos de datos de audio de 16 a 32 bits, con distorsión y rendimiento dinámico ideales.Admite una alta tasa de muestreo de hasta 384 kHz, un rango dinámico de 112 dB y una distorsión de -93 dB.Cuenta con pistas suaves de subida o bajada sin ruido de clic y supresión de ruido analógico para un SNR de 120 dB con excelente supresión de ruido.
2.El PCM5122 también integra una bomba de carga negativa, eliminando la necesidad de condensadores de acoplamiento de CC en la salida.Proporciona una salida centrada en tierra de 2,1 Vrms con excelente supresión de ruido fuera de banda.Con una carga tan baja como 1 kΩ, el PCM510xA puede controlar múltiples productos paralelos (es decir, múltiples amplificadores utilizados simultáneamente).
3.Los puertos de salida cuentan con terminales RCV chapados en oro y un conector para auriculares de 3,5 mm chapado en oro.
4.El diseño de energía aislada garantiza que la fuente de alimentación Raspberry Pi se separe eléctricamente de la sección DAC y se evitan interferencias mutuas a través de cuentas magnéticas y tierra compartida, eliminando el ruido actual.
5.No requiere soldadura; simplemente conecte la placa de expansión para usarla.Utiliza una interfaz I2S para la decodificación directa de digital a analógico, en lugar del método DAC de interfaz USB.
6.Proporciona una pantalla de estado LED de dos colores: el rojo indica alimentación del DAC (se enciende cuando la energía es normal), el verde indica el estado de funcionamiento del DAC (se enciende durante la decodificación, se apaga cuando está inactivo o no funciona), ofreciendo una mejor información del estado operativo del DAC.

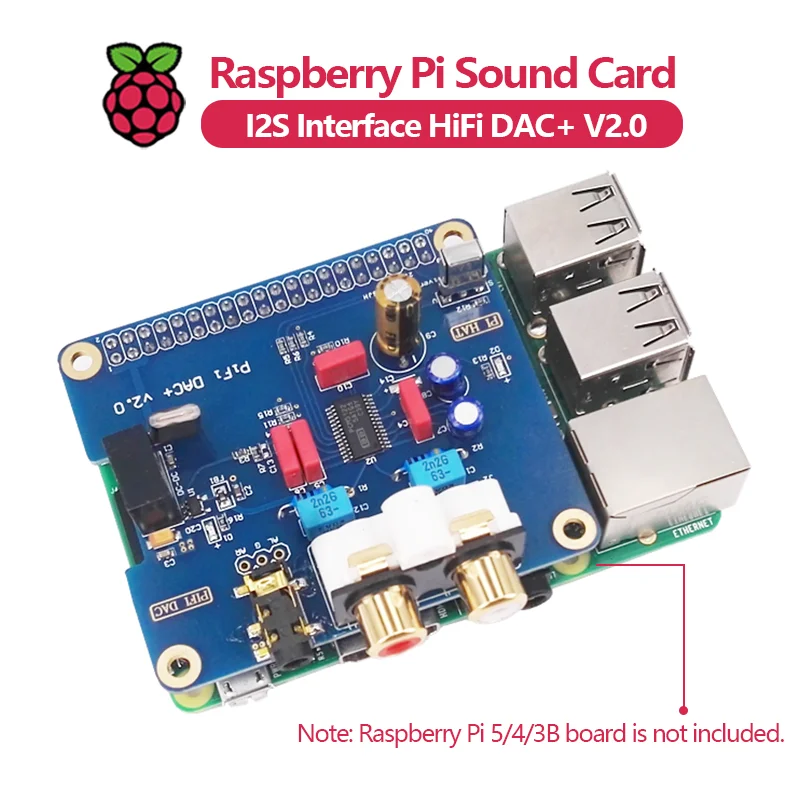

7.Perfectamente compatible con el tamaño PI HAT oficial de Raspberry Pi, la placa PCB utiliza tecnología chapada en oro de alta gama, con enrutamiento curvo (los DAC HIFI de alta gama utilizan enrutamiento curvo) para garantizar mejor la continuidad de la impedancia de la señal y reducir la reflexión y refracción de la señal.
8.El sonido de alta calidad se basa en componentes genuinos y de primera calidad.La sección de audio analógico utiliza condensadores y resistencias de alta gama que se encuentran en DAC de alta fidelidad, todos importados:
- Resistencias de película metálica de grado audiófilo VISHAY (fabricadas en República Checa)
- Condensadores de audio ELNA RBP2 (fabricados en Japón)
- Condensadores de audio WIMA MKS2 (fabricados en Alemania)
- Condensadores de audio ERO KP1830 (fabricados en Alemania)
- Condensadores de audio serie Nichicon FG / serie MARCON Green Robe (fabricados en Japón)
- Cuentas magnéticas Panasonic de grado militar (fabricadas en Japón)
- 9.Proporciona una interfaz de receptor de infrarrojos (busca GPIO26). Si el usuario no desea utilizar la función de infrarrojos, puede desconectar el puente JP2.
