Análisis general del producto

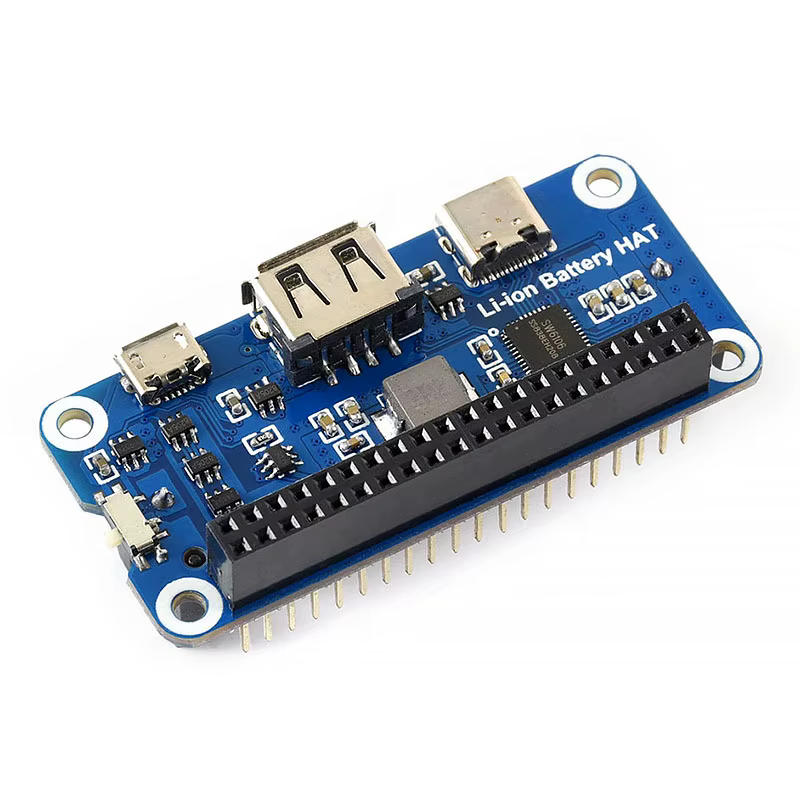

La integración de una fuente de alimentación autónoma en una Raspberry Pi es uno de los retos recurrentes en cualquier proyecto portátil: robótica educativa, estaciones meteorológicas remotas, máquinas retro de bolsillo o nodos de sensores repartidos por el jardín. Esta placa de expansión basada en el controlador SW6106 aborda ese problema con un enfoque pragmático: se monta directamente sobre el cabezal GPIO de las Raspberry Pi 4B, 3B+, 3B y Zero, y transforma una celda 14500 de litio de 3,7 V en una salida regulada de 5 V capaz de mantener la placa funcionando lejos de cualquier enchufe.
Tras varias semanas de pruebas intensivas, mi conclusión general es positiva dentro de su segmento de precio. No estamos ante un HAT de gestión energética avanzada con negociación de potencia y monitorización por software, sino ante una solución sencilla y bien resuelta para un caso de uso muy concreto: alimentar una Pi con consumos moderados de forma autónoma. Y en eso cumple con solvencia, siempre que se comprendan sus limitaciones, que veremos más adelante.
Calidad de construcción y materiales

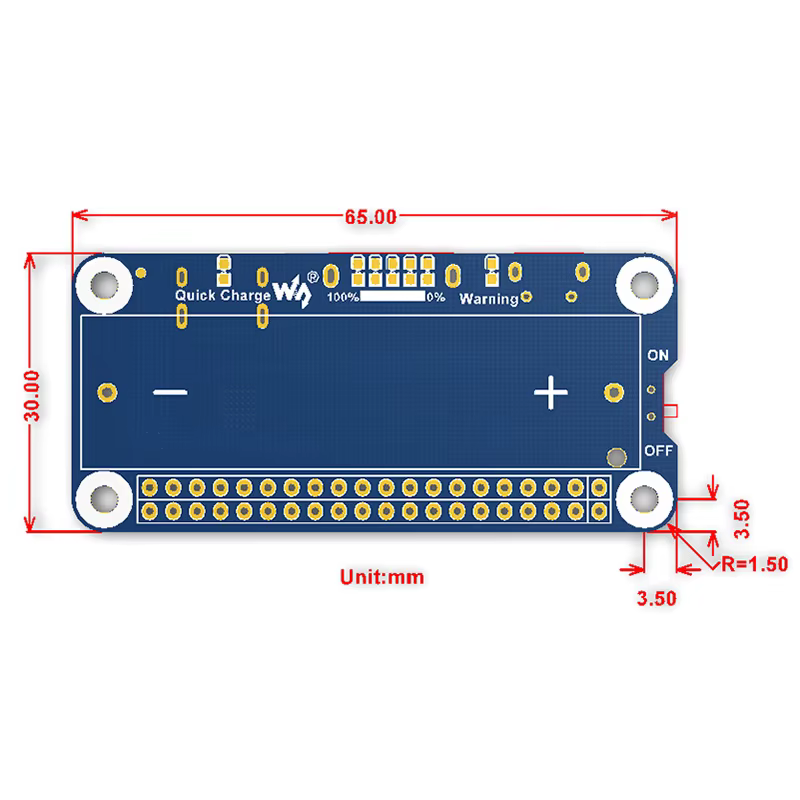

Las dimensiones de la placa, 65 × 30 mm con apenas 21 gramos de peso, siguen fielmente el factor de forma del cabezal GPIO de 40 pines, de modo que se alinea perfectamente con el borde superior de la Raspberry Pi 4B sin invadir más superficie de la necesaria. Los orificios de montaje de 3 mm permiten asegurarla con los tornillos y tuercas incluidos en el paquete, y en mis pruebas el conjunto queda firme incluso manipulando el equipo en mano.
El soldado de los componentes es limpio y el conector GPIO encaja con la precisión adecuada, sin holguras que puedan provocar contactos intermitentes, algo que he sufrido en placas genéricas de procedencia dudosa. La electrónica integra además un paquete de protecciones nada despreciable para esta categoría: inversión de polaridad, sobrecarga, sobredescarga, sobrecorriente y cortocircuitos. Para un dispositivo que maneja celdas de litio, esta capa de seguridad es un punto a favor serio frente a módulos chino-básicos que se limitan a un diodo y poco más.

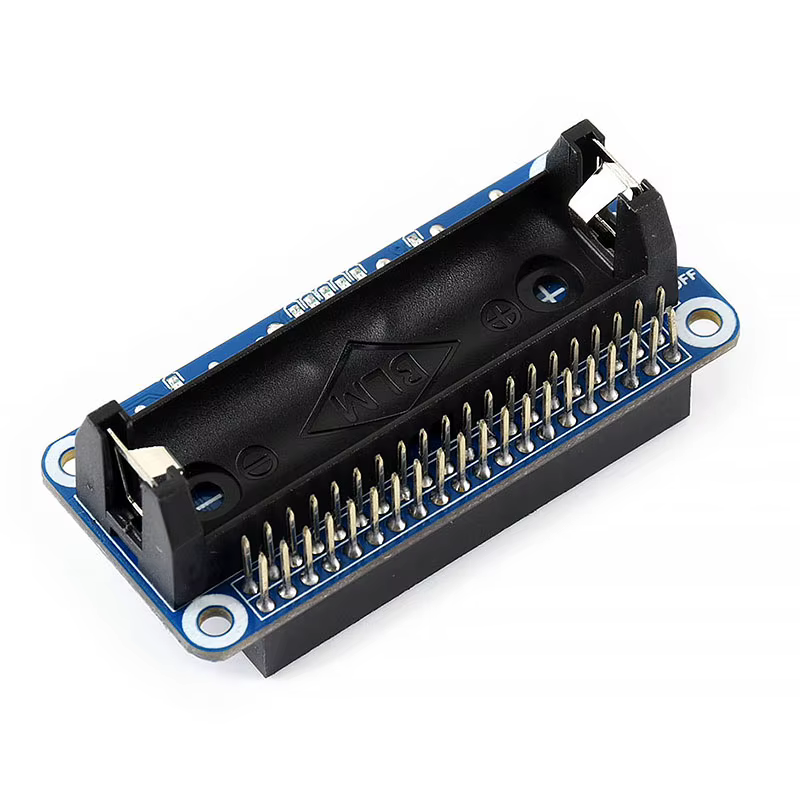

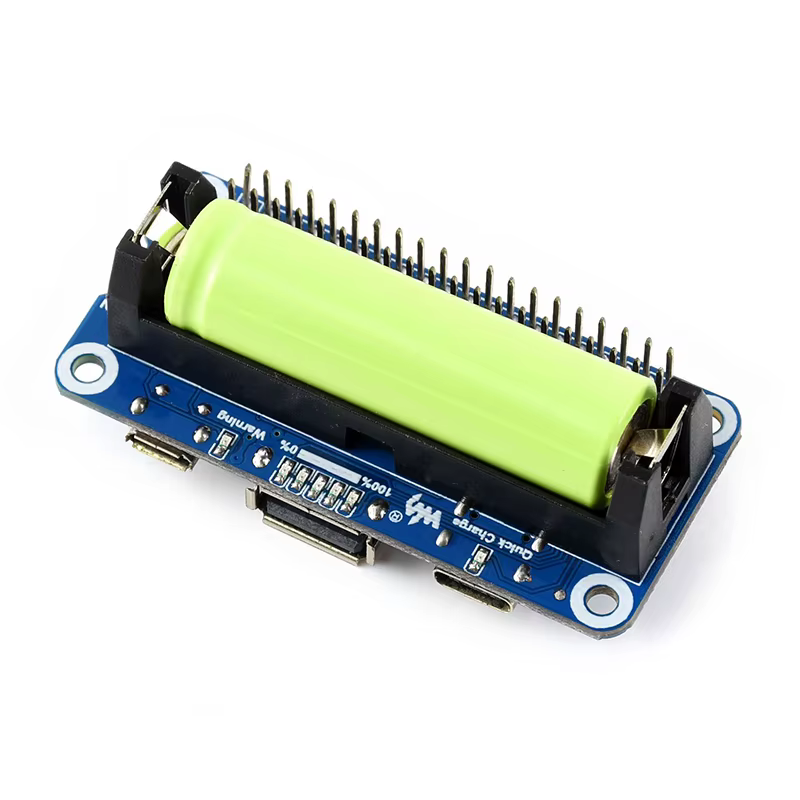

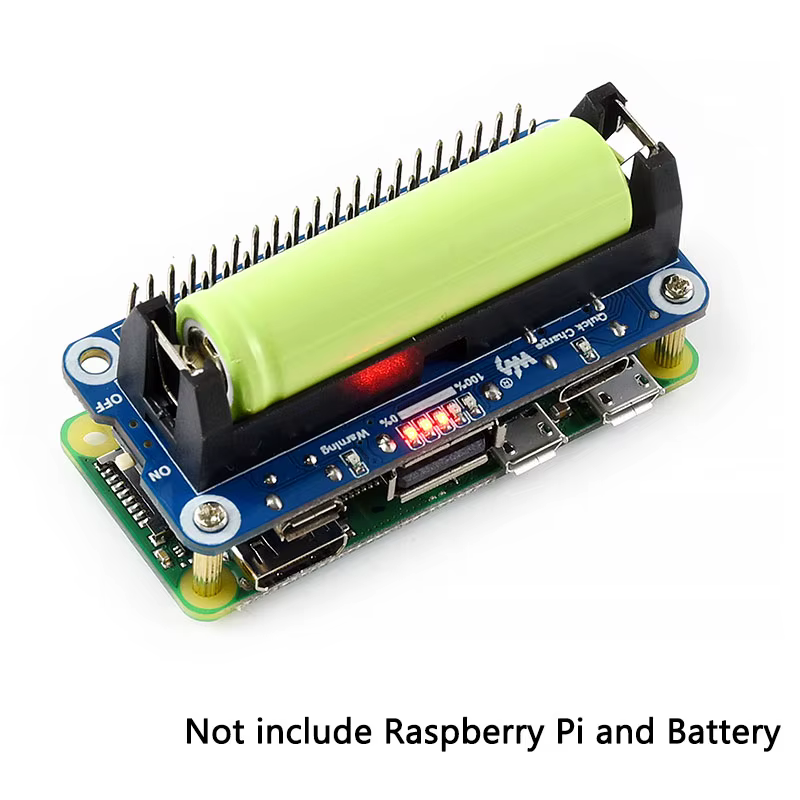

Dos matices constructivos importantes: en primer lugar, la batería 14500 no viene incluida, por lo que habrá que adquirirla aparte y, si es posible, elegir una con circuito de protección propio. En segundo lugar, el perfil de la placa con la celda instalada impide apilar otros HATs encima; quien planeé una torre de expansiones deberá replantearse la distribución.
Compatibilidad y rendimiento
La compatibilidad abarca formalmente las Raspberry Pi 4B, 3B+, 3B y Zero, y en mi banco de pruebas funcionó correctamente en las cuatro. El interruptor físico de encendido resulta especialmente cómodo: permite arrancar o apagar la Pi sin tocar cables ni desconectar la batería, algo tan básico como bienvenido en proyectos donde el acceso al equipo es incómodo.
En cuanto a rendimiento, el SW6106 gestiona la conversión de tensión con la estabilidad suficiente para cargas típicas de la Pi Zero y la 3B, e incluso la 4B en escenarios de consumo contenido (sistema ligero, sin periféricos USB de alto consumo). No obstante, hay que ser realista: la autonomía depende directamente de la capacidad de la celda 14500, que rara vez supera los 900–1000 mAh reales. En una Pi 4B con escritorio ligero, hablamos de sesiones relativamente cortas; en una Pi Zero con tareas de sensor o automatización, los tiempos se estiran notablemente. Mi recomendación práctica es dimensionar el proyecto sabiendo qué consume realmente la placa.
Un detalle técnico interesante es la compatibilidad del chip con protocolos de carga rápida PD, QC, FCP, PE y SFCP tanto en carga como en descarga bidireccional. Esto significa que la propia placa se recarga rápidamente con un cargador moderno y, además, puede employed como banco de energía convencional de 5 V para smartphones u otros dispositivos mediante sus puertos USB tipo A y micro USB. Esa doble función la convierte en una pieza versátil dentro del kit de cualquier maker.

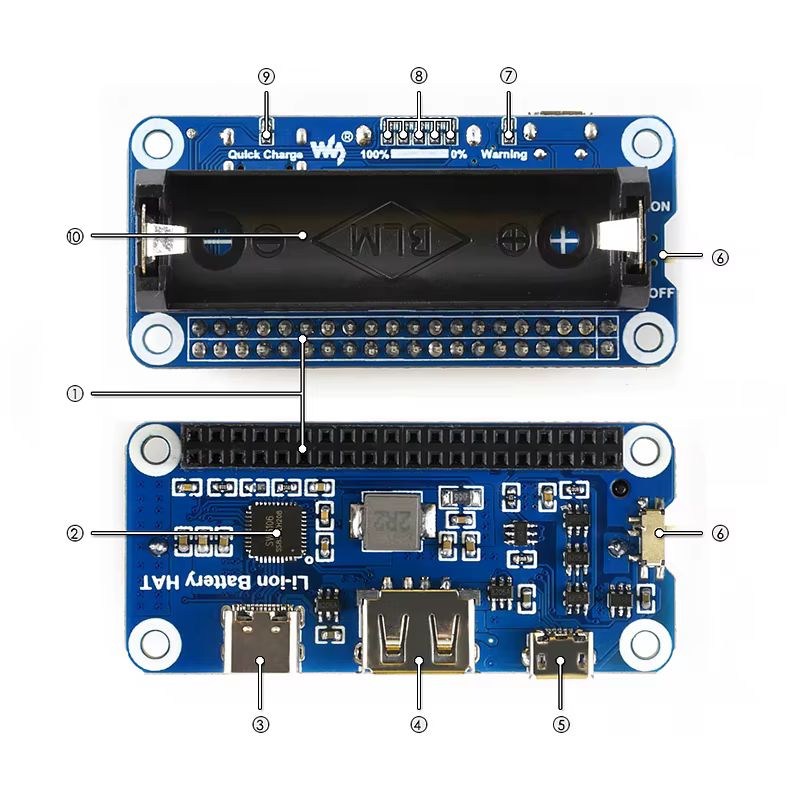

Los cinco indicadores LED de nivel de carga facilitan comprobar la energía restante de un vistazo, y los testigos independientes para carga rápida e incidencias aportan diagnóstico visual inmediato, algo que agradecerás cuando un proyecto remoto deja de responder y necesitas saber si el problema es la batería.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Solución llave en mano, limpia y compacta, que no ocupa más de lo imprescindible sobre el GPIO.
Paquete completo de protecciones electrónicas frente a cortocircuitos, sobrecargas y sobredescargas.
Interruptor de encendido físico, cómodo para proyectos embebidos.
Función bidireccional: carga rápida de la celda y uso como power bank externo.
Diagnóstico visual claro con cinco LEDs de nivel y testigos de estado.
Precio contenida frente a alternativas con química LiPo y circuitos UPS dedicados.
Aspectos mejorables:
No es un UPS. Cuando la celda llega a niveles bajos, la Pi se apaga de forma abrupta, con el consiguiente riesgo de corrupción de la tarjeta SD. Para operaciones críticas, conviene combinarlo con un script de monitorización de tensión o emparejarlo con soluciones UPS específicas.
La autonomía está condicionada por el formato 14500: capacidades modestas comparadas con packs Li-ion 18650 o LiPo de mayor dimensión.
No debe emplearse con pilas alcalinas no recargables, una errata fácil de cometer en entornos escolares.
La altura del conjunto impide el apilamiento con otros módulos.
Como consejo de mantenimiento: evita dejar la celda almacenada a plena carga durante meses y comprueba periódicamente que los contactos del portapilas no presenten oxidación, especialmente en proyectos que vayan a vivir en el exterior.
Veredicto del experto
Esta placa hace exactamente lo que promete, sin pretensiones de UPS ni de gestión energética sofisticada, y lo hace con un acabado y unas protecciones que inspiran confianza. Para makers que necesiten mover una Raspberry Pi en proyectos de robótica, sensórica distribuida o equipos portátiles ligeros, es una opción racional y económicamente sensata, especialmente si la comparas con HATs de batería que duplican o triplican su precio. Lo que exige a cambio es criterio: elegir una buena celda 14500 protegida, calibrar las expectativas de autonomía según el modelo de Pi y asumir que el corte con batería agotada es un riesgo que habrá que gestionar por software o por diseño del proyecto. Dentro de esos límites, es una compra que recomiendo con tranquilidad.
