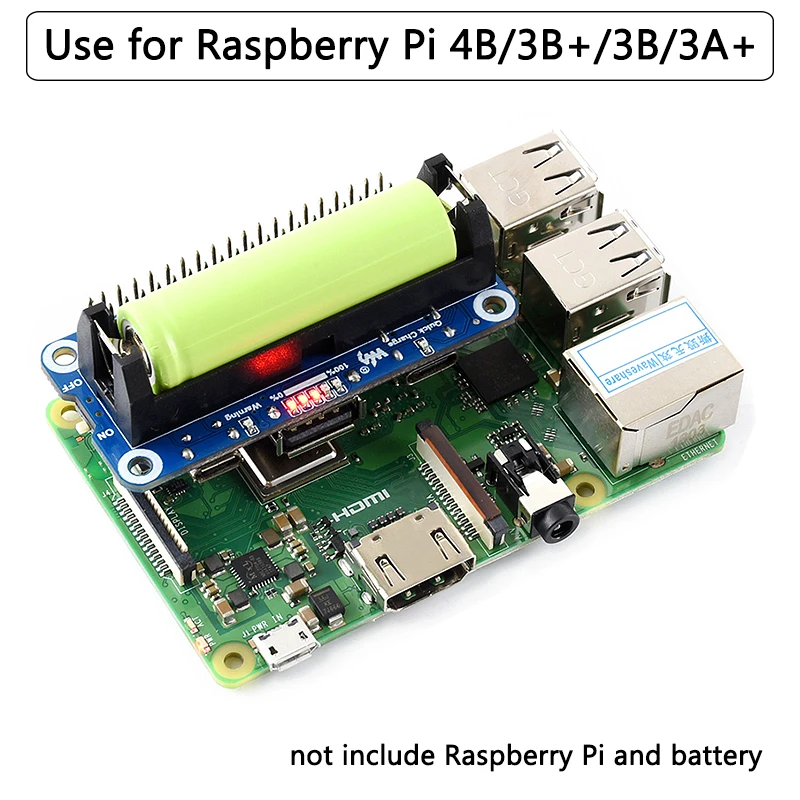

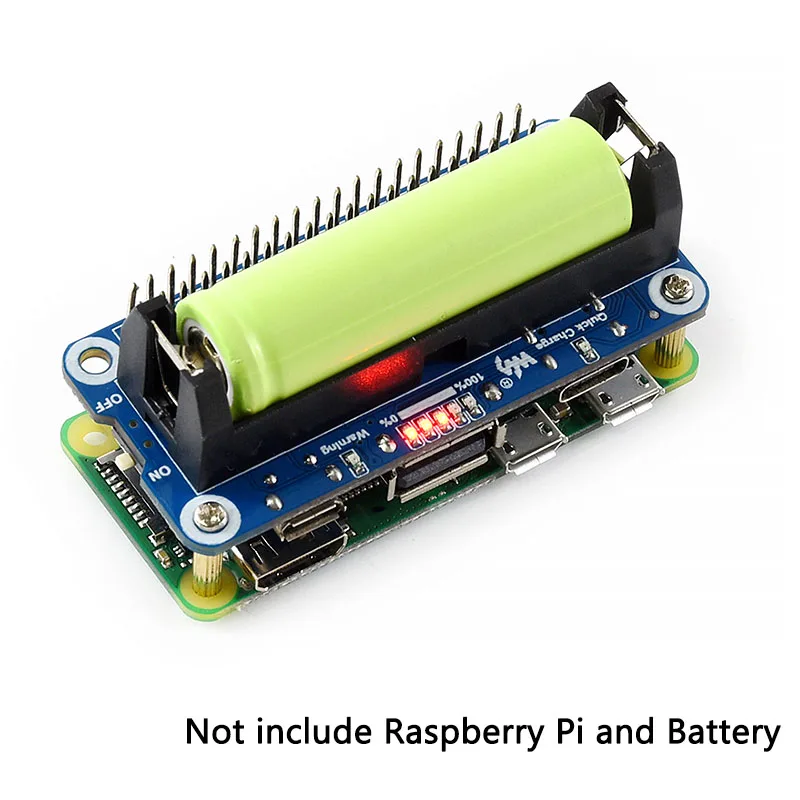

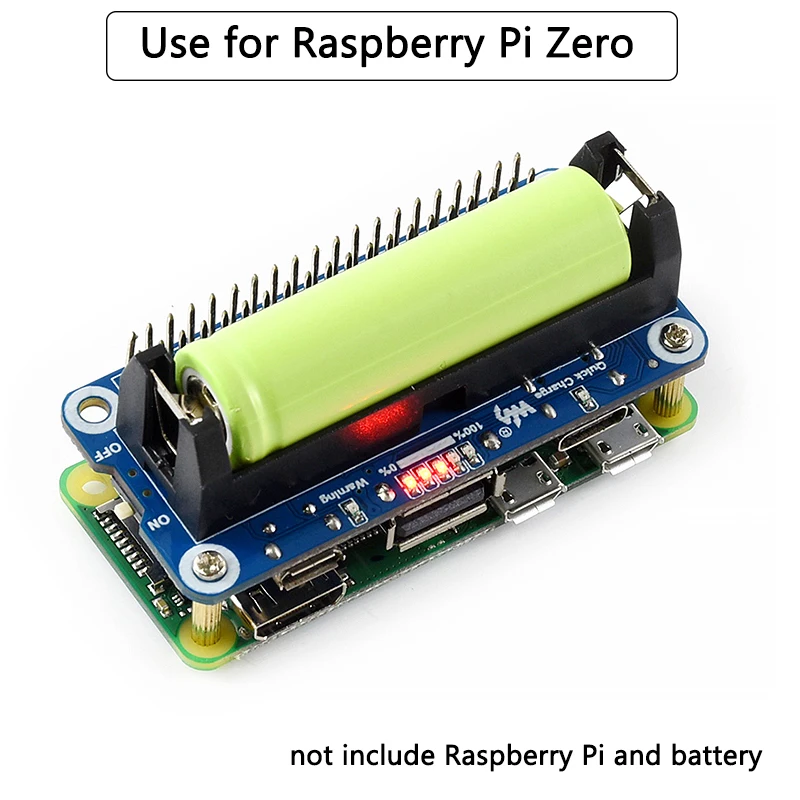

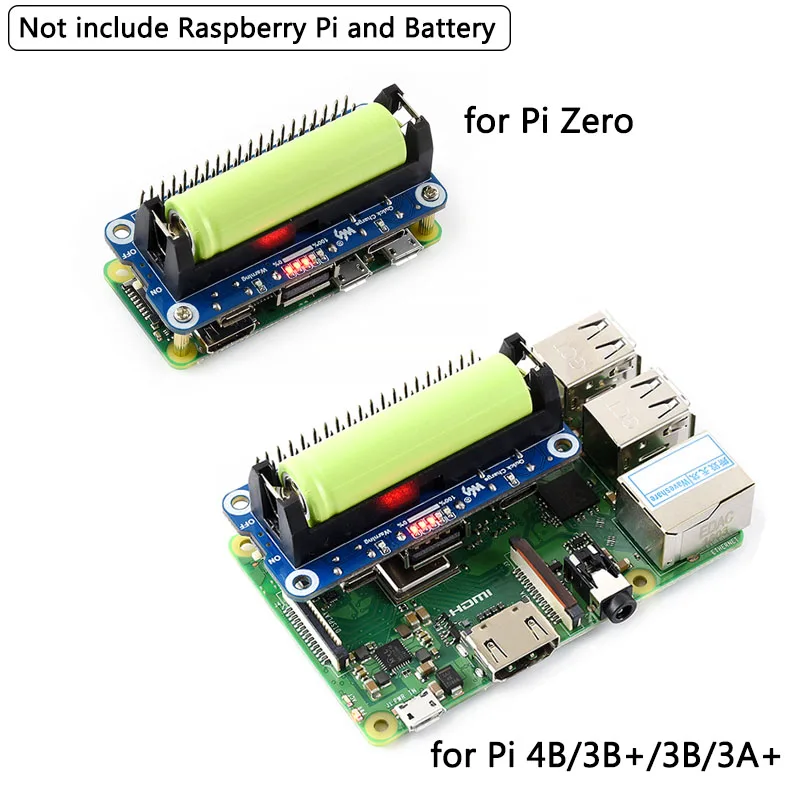

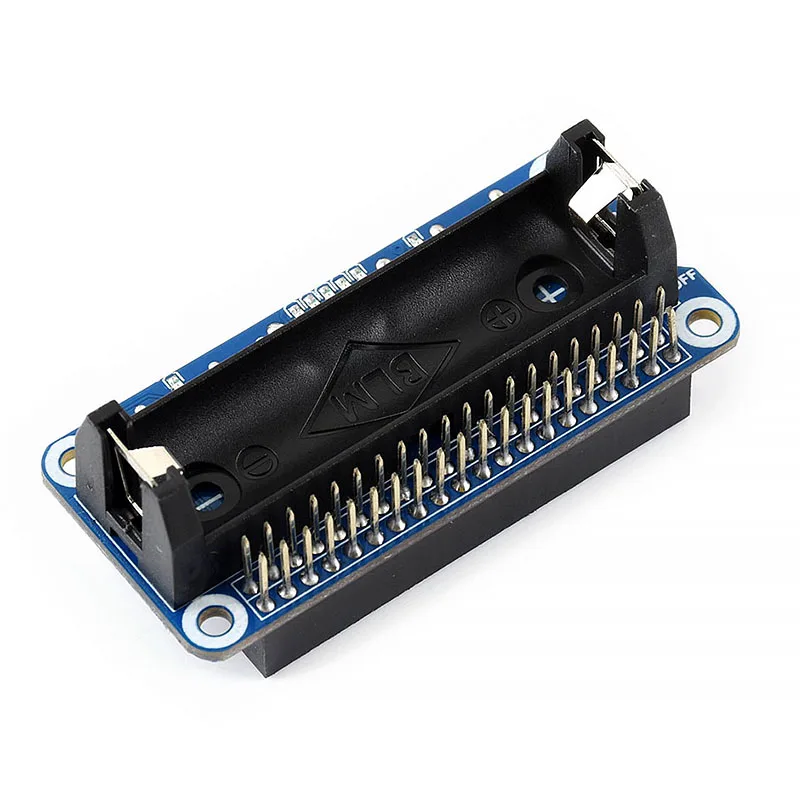

Raspberry Pi 4 modelo B Placa de expansión de batería de litio SW6106 salida de 5V carga rápida bidireccional banco de energía móvil para Pi 4B/3B +/Zero

Introducción :

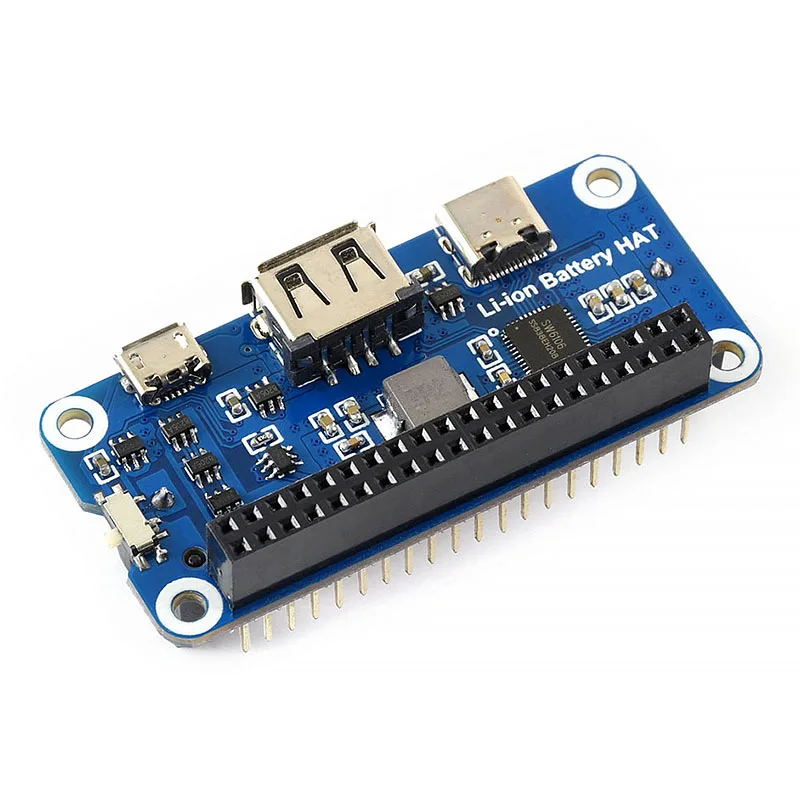

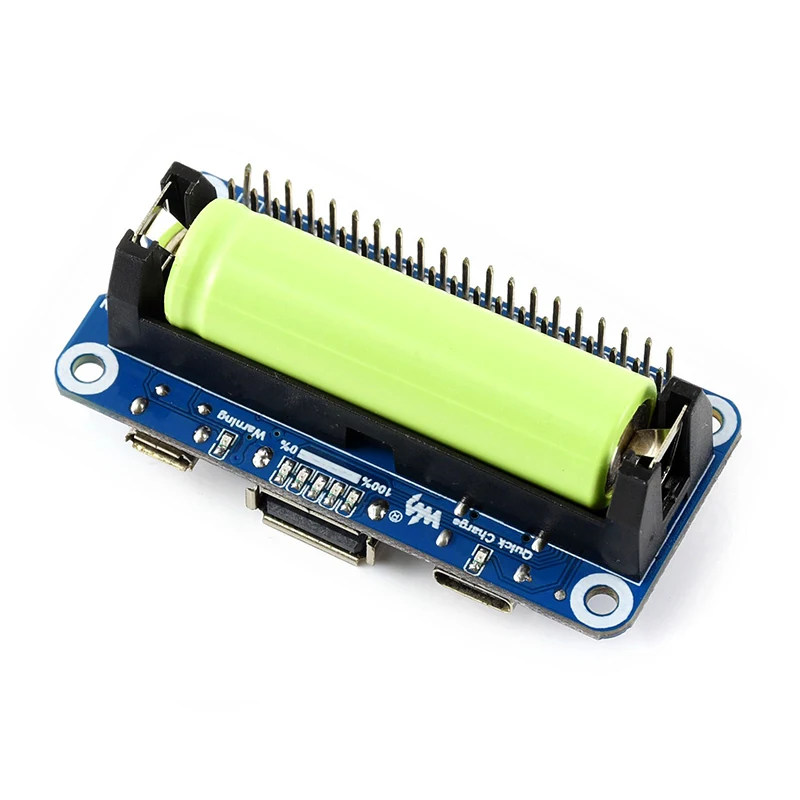

El HAT de batería de iones de litio integra el chip de administración del banco de energía SW6106, lo que permite proporcionar una fuente de alimentación regulada de 5 V a su Pi desde una batería 14500, lo que hace que el Pi se convierta en un dispositivo portátil.También cargará la batería y admitirá una carga rápida bidireccional.Este módulo se puede utilizar como un mini banco de energía universal y también funciona con otros dispositivos de 5 V.

Especificaciones :

Voltaje de salida: 5V
Batería aplicable: batería de litio de 3,7 V 14500 (4,2 V cuando está completamente cargada) - no incluida en el embalaje
Dimensión: 65 mm × 30 mm
Tamaño del orificio de montaje: 3,0 mm
Peso : 21 g aprox.

Características :

El chip SW6106 integrado admite una carga rápida bidireccional, admite protocolos de carga rápida múltiple como PD/QC/FCP/PE/SFCP
Circuito de protección de batería de litio, proporciona protección inversa, protección contra sobrecarga/descarga, protección contra sobrecorriente y protección contra cortocircuitos.
Indicadores integrados: carga rápida, advertencia y capacidad de energía

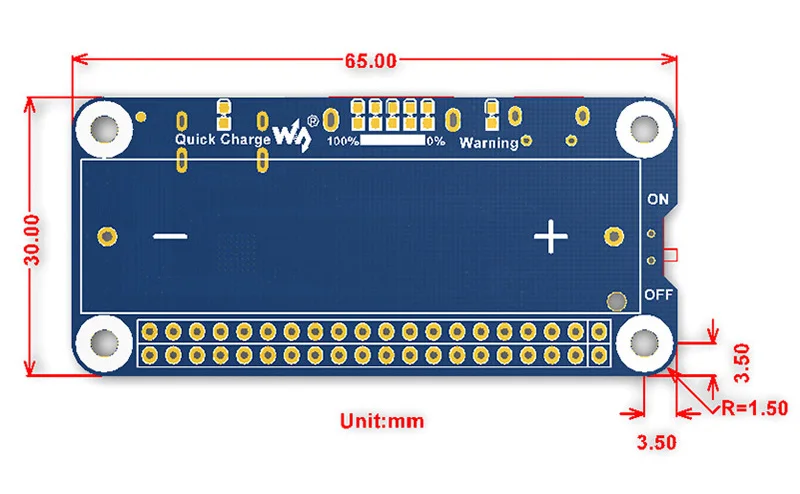

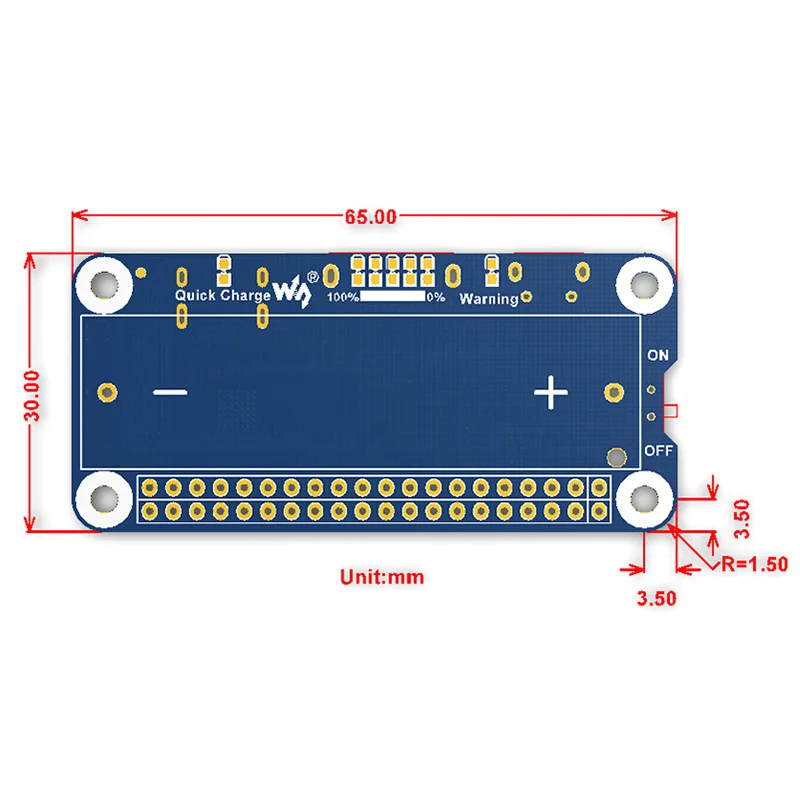

Dimensión :

Lista de embalaje :

1 x sombrero de batería de iones de litio
1 x juegos de tornillos y tuercas
(no incluye Raspberry Pi ni batería)

Cómo USAR :

Consulta el enlace :
https://www.waveshare.com/wiki/Li-ion_Battery_HAT?spm=a2g0o.detail.1000023.1.17ad6234aa9VVs

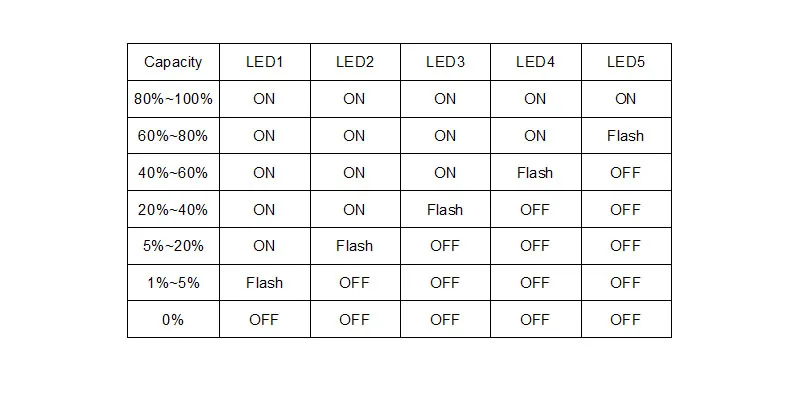

Indicador LED en estado de descarga:

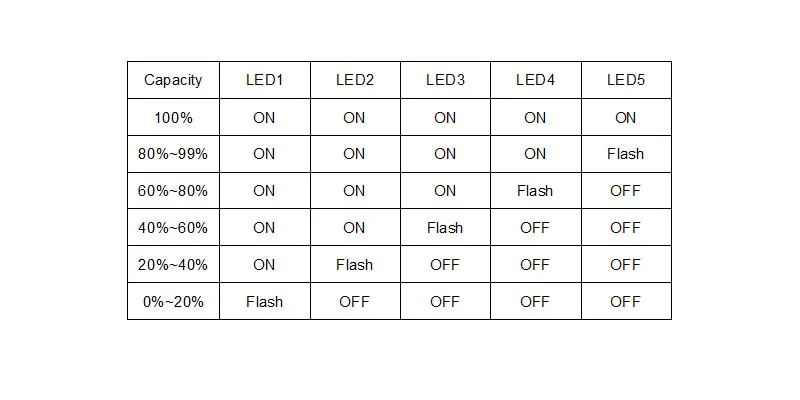

Indicador LED en estado de carga:

Léalo antes de usarlo:

1.La batería debe estar enchufada al módulo, el interruptor se enciende, se carga durante aproximadamente 1 minuto y luego se desconectará, el módulo emitirá normalmente; de lo contrario, no habrá salida;
2.Si se retira la batería, deberá realizar la operación nuevamente.
3.Este módulo no se puede utilizar como UPS (fuente de alimentación ininterrumpida).El voltaje de la batería es demasiado bajo y el sistema Raspberry Pi se apagará.
4.Puede utilizar el micro USB para alimentar directamente el puerto USB de alimentación de Raspberry Pi.
5.Debido a que la altura del módulo en sí ya es alta, no se pueden apilar otros módulos en el módulo.
6.No descargue demasiado la batería de litio.Debido a las características de la batería de litio, una descarga excesiva dañará permanentemente la batería.

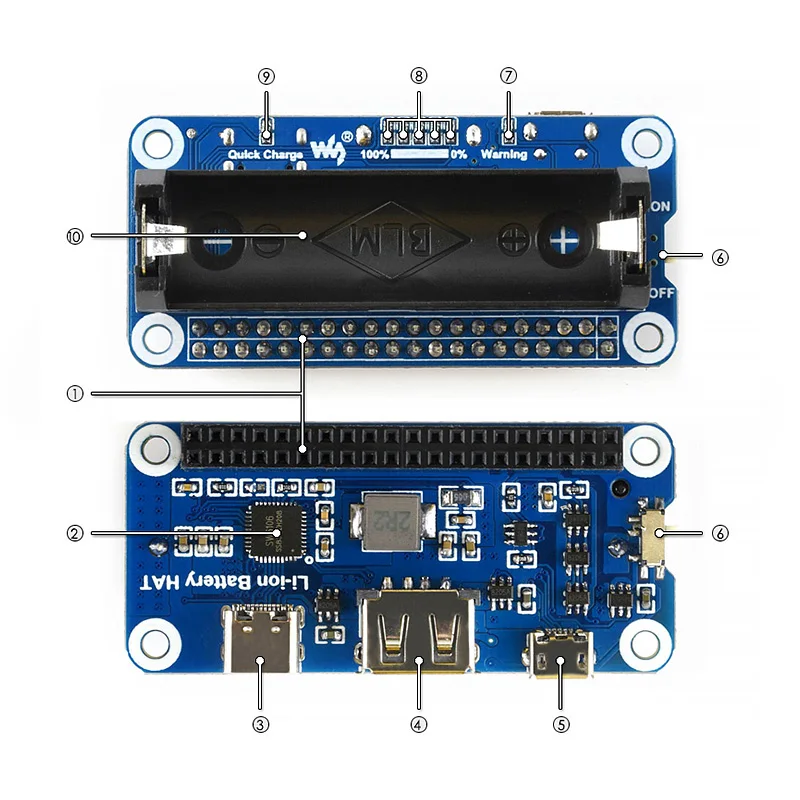

Instrucciones :

1 Inserte el módulo en la interfaz Raspberry Pi GPIO para alimentar Raspberry Pi.El interruptor del módulo puede controlar la fuente de alimentación del Raspberry Pi.
2 El GPIO del módulo conectado a la Raspberry Pi es en realidad alimentado por la interfaz USB tipo A.Si el módulo no está conectado al Raspberry Pi GPIO, puede usar un cable USB para alimentar el Raspberry Pi desde la interfaz USB tipo A.
3 LED de advertencia es la luz de advertencia de la batería.En este momento, debe desconectar la batería y girarla en una dirección antes de conectarla al módulo.No conecte el cable de carga al reemplazar la batería.No hay salida de energía después de reemplazar la batería.Necesita cargar la batería para obtener la salida de energía.
4.Hay 5 LED indicadores de energía en el módulo, que pueden mostrar el estado de energía de la batería.
5.El LED de carga rápida es un indicador de estado de carga rápida.La carga rápida solo se admite cuando se carga con un cargador que admite carga rápida.La carga con un cargador normal de 5 V no funcionará y luego se cargará rápidamente.
6.La batería utilizada para el módulo es una batería recargable 14500, con un voltaje nominal de 3,7 V, una carga completa de 4,2 V y un voltaje de descarga de 3 V.Nota: El módulo no se puede conectar con el número ordinario no recargable.7 baterías.
7.El tiempo de descarga está directamente relacionado con la capacidad de la batería.Utilice una batería de 800 mAh para alimentar la Raspberry Pi 3B + durante unos 50 minutos (el consumo de energía de la Raspberry Pi 3B + será mayor que el de la Raspberry Pi 3B).2 ~ 3 horas.(Raspberry Pi bajo carga cero)
8. En teoría, el módulo se puede conectar a una batería de mayor capacidad mediante soldadura. Los no profesionales no recomiendan la soldadura no autorizada.
