Descripción
No incluya Raspberry Pi
Características

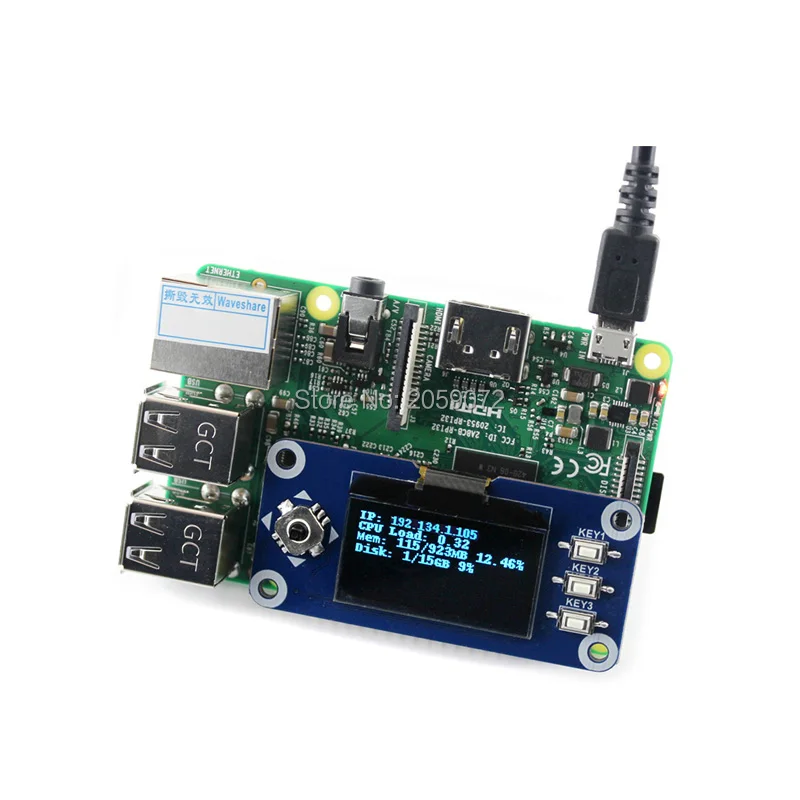

Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

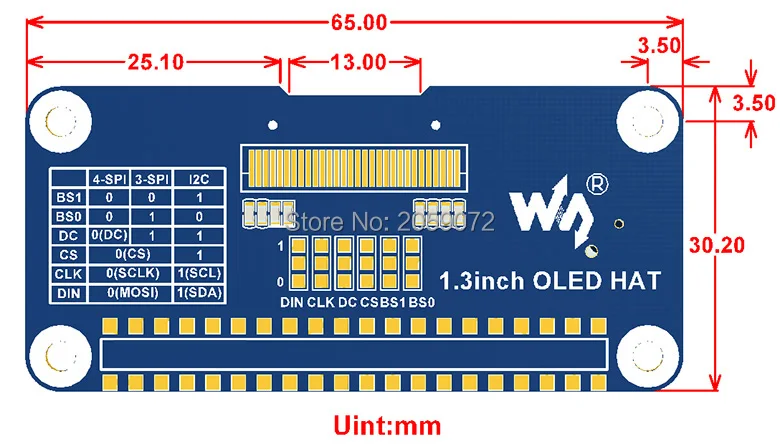

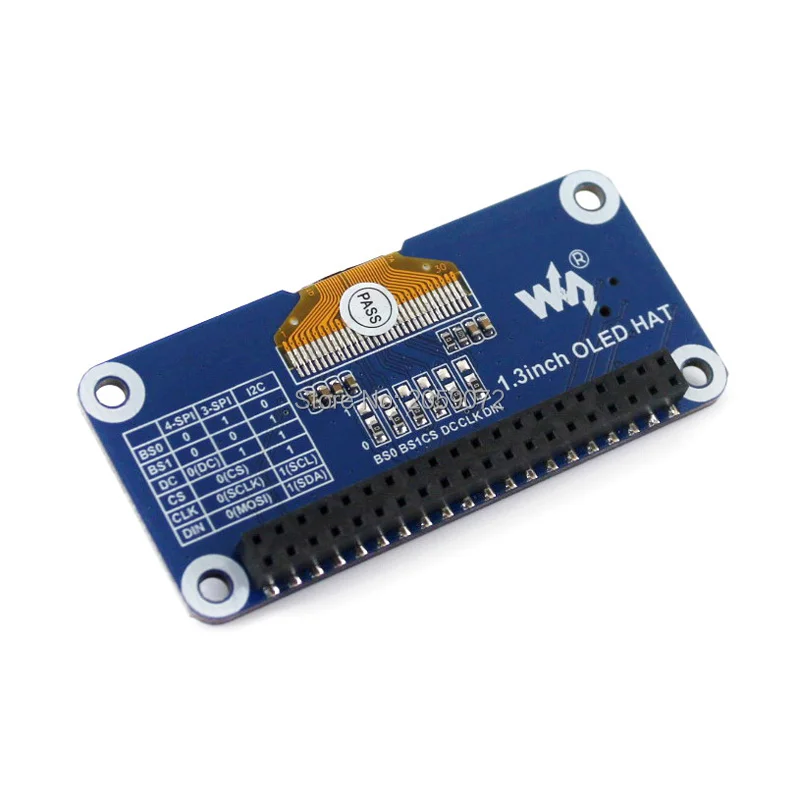

Interfaces opcionales: SPI de 4 hilos, SPI de 3 hilos, I2C, configuradas mediante resistencia integrada

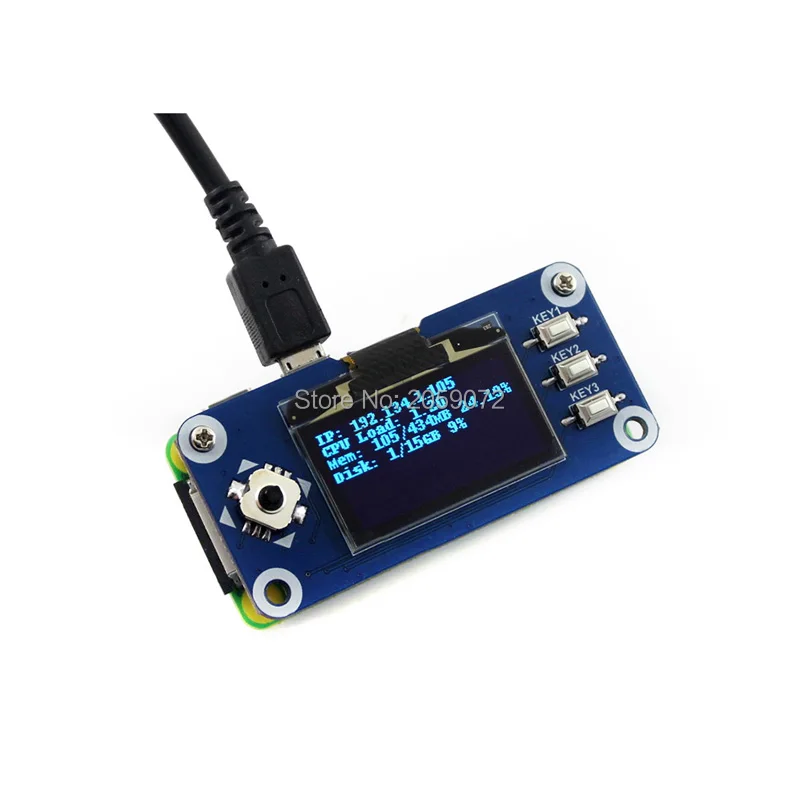

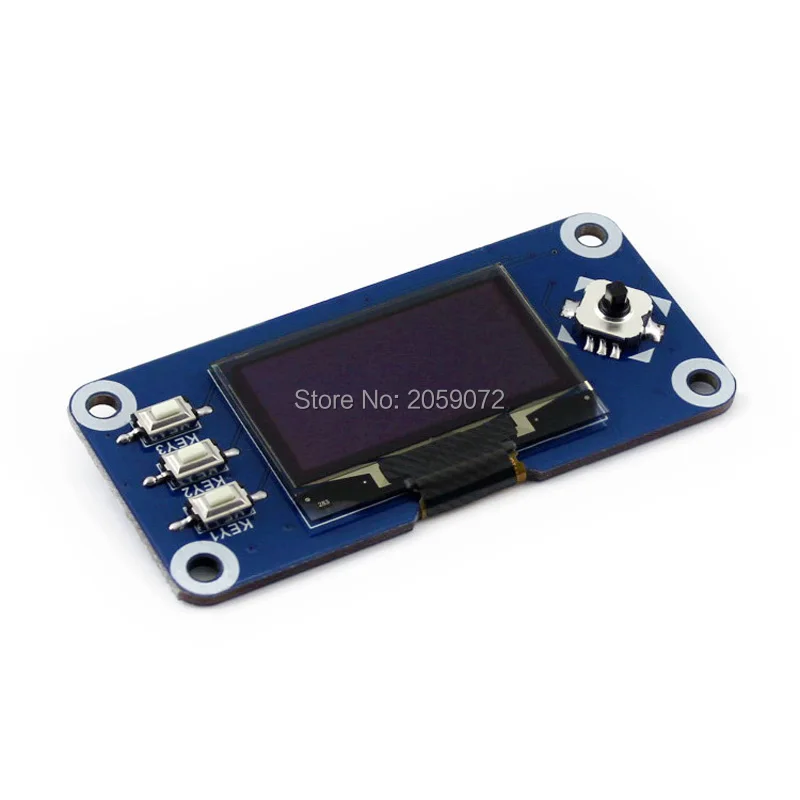

1x joystick (5 posiciones), 3x botones, práctico y útil
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano)
Especificaciones
Controlador: SH1106
Interfaz: SPI de 4 hilos, SPI de 3 hilos, I2C
Color de la pantalla: azul
Resolución: 128x64
Voltaje de funcionamiento: 3,3 V
Interfaz
SYMBOL
PIN RASPBERRY PI (BCM)
DESCRIPCIÓN
LLAVE1
P21
Botón 1/GPIO
LLAVE2
P20
Botón 2/GPIO
LLAVE3
P16
Botón 3/GPIO
Joystick hacia arriba
P6
Joystick hacia arriba
Joystick hacia abajo
P19
Joystick hacia abajo
Joystick izquierdo
P5
Joystick izquierdo
Joystick derecho
P26
Joystick derecho
Prensa de joystick
P13
Prensa de joystick
ARRANQUE
P11/ESCLLO
Entrada de reloj SPI
MOSI
P10/MOSI
Entrada de datos SPI
CC
P24
Selección de datos/comando (alto para datos, bajo para comando)
CS
P8/CE0
Selección de chip, baja actividad
RST
P25
Restablecer, bajo activo
