Raspberry Pi 1,9 pulgadas LCD interfaz SPI módulo de pantalla IPS pantalla de 262K colores resolución 170 × 320 para Arduino / STM32

• Resolución de 170×320, 262K colores, efecto de visualización claro y colorido

• Interfaz SPI, minimiza los pines IO requeridos, admite placas controladoras como Raspberry Pi/Arduino/STM32

• Viene con recursos de desarrollo en línea (ejemplos para Raspberry Pi/Arduino/STM32)

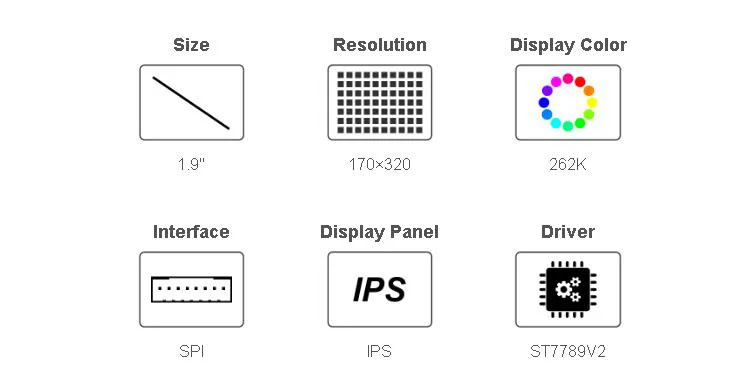

Especificaciones

• Tensión de OPERACIÓN: 3,3 V / 5 V

• INTERFAZ DE COMUNICACIÓN: SPI de 4 cables

• PANEL DE VISUALIZACIÓN: IPS

• DRIVER: ST7789V2

• RESOLUCIÓN: 170 × 320 píxeles

• TAMAÑO DE LA PANTALLA: 22,70 × 42,72 mm

• TAMAÑO DEL PIJEL: 0,1335 × 0,1335 mm

• TAMAÑO DEL MÓDULO: 27,3 × 51,2 mm

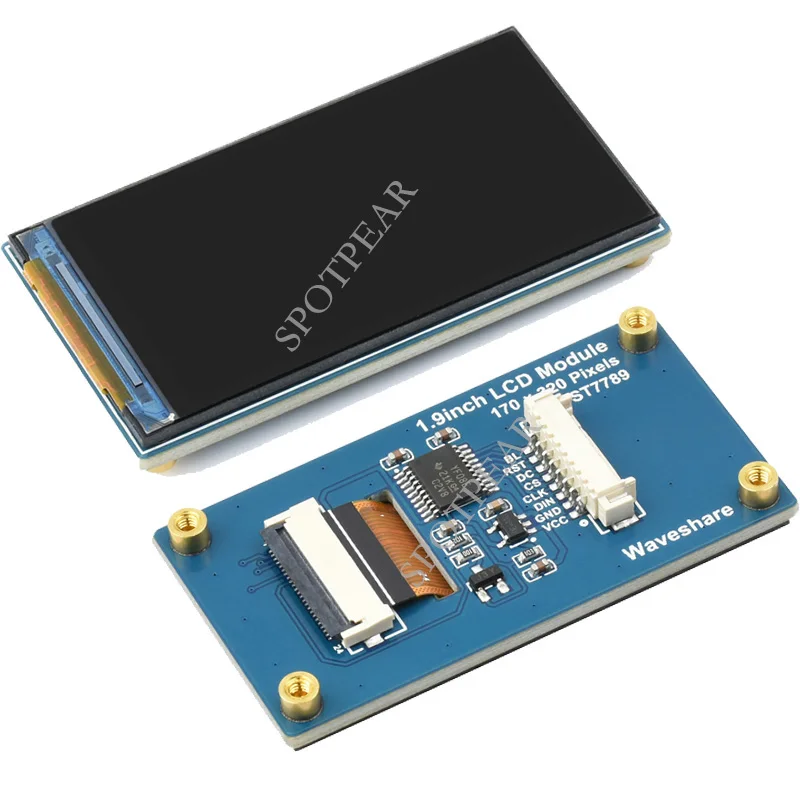

Traductor de voltaje integrado

Compatible con entrada de alimentación de 3,3 V/5 V

Interfaz de control SPI integrada

Para uso con placas controladoras como Raspberry Pi/Arduino/STM32

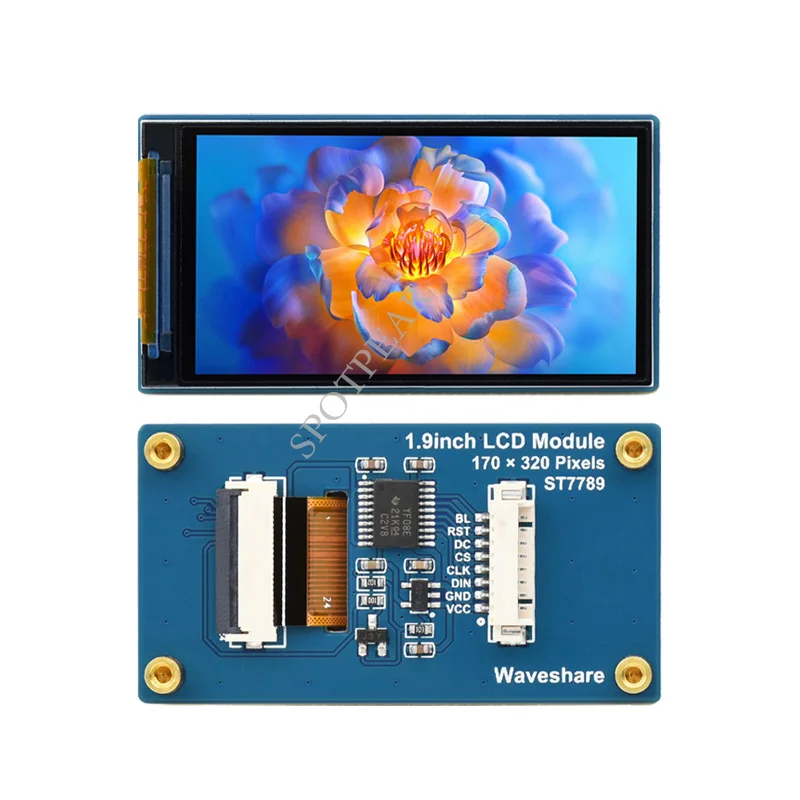

BL

Retroiluminación

RST

Restablecer, bajo activo

CC

Selección de datos/comando (alto para datos, bajo para comando)

CS

Selección de chip, baja actividad

CLK

Entrada de reloj SPI

DIN

Entrada de datos SPI

TIÑO

Tierra

VCC

Alimentación (entrada de 3,3 V/5 V)

Conexión de hardware

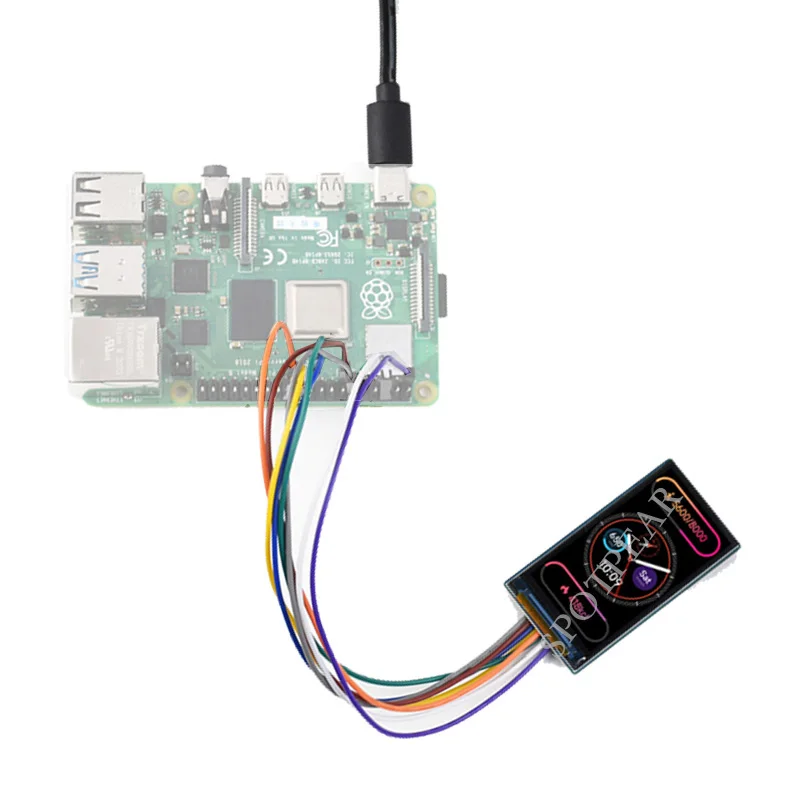

Conexión con Raspberry Pi

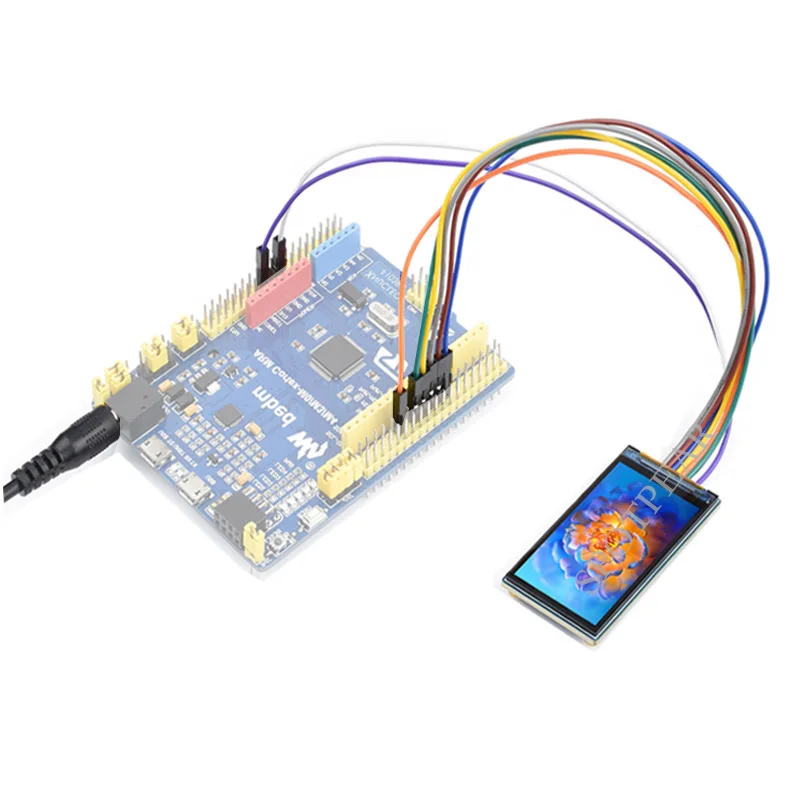

Conexión con la placa Arduino

Conexión con STM32

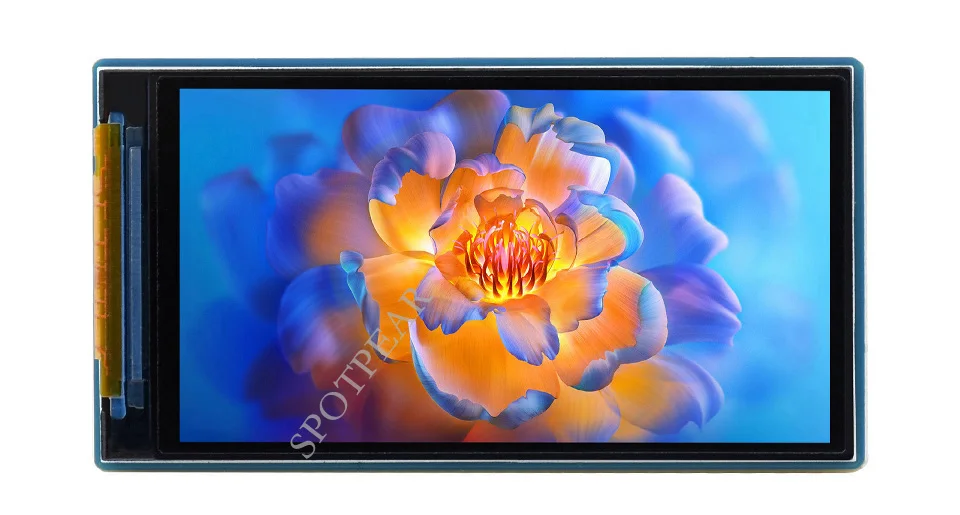

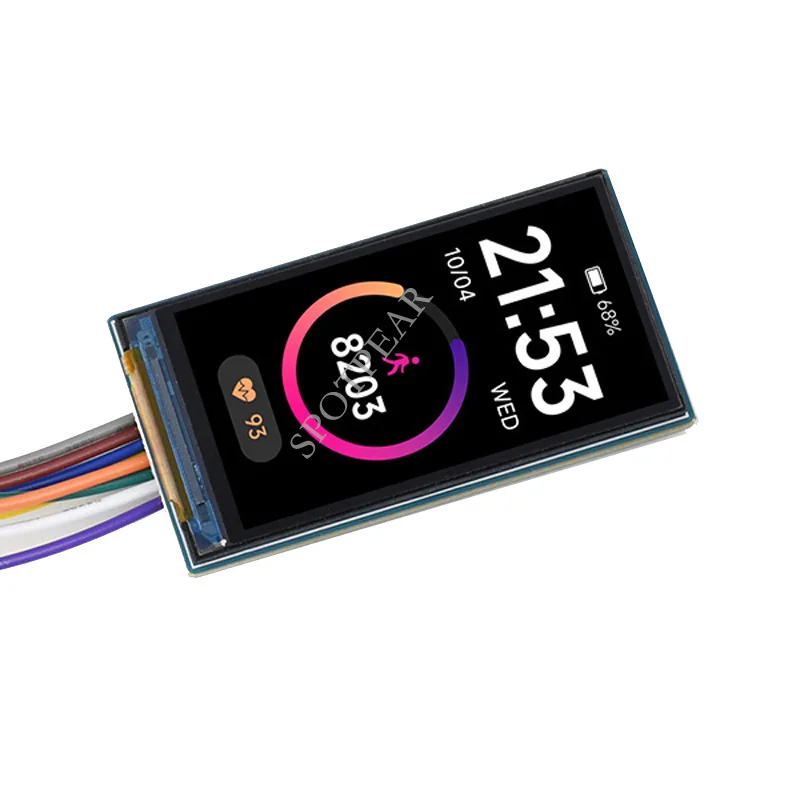

Presentación del producto

Dimensiones del contorno

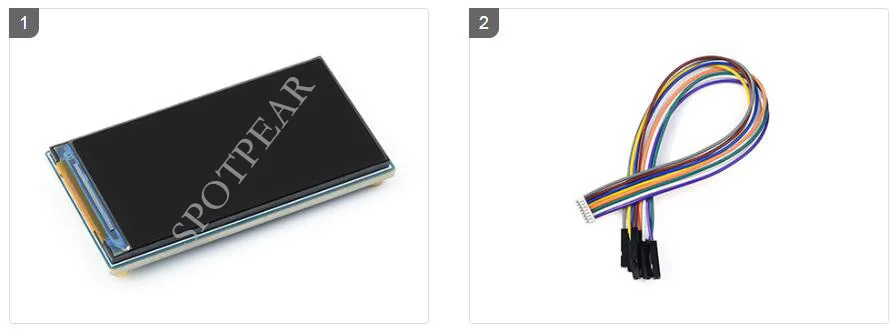

1. Módulo LCD de 1,9 pulgadas x1

2. Cable GH1.25 de 20 cm y 8 pines x1
