A excepción de los ordenadores portátiles, este producto también es compatible con placas base Intel NUC, placas base STX, placas base ITX y tarjetas gráficas de uso externo.

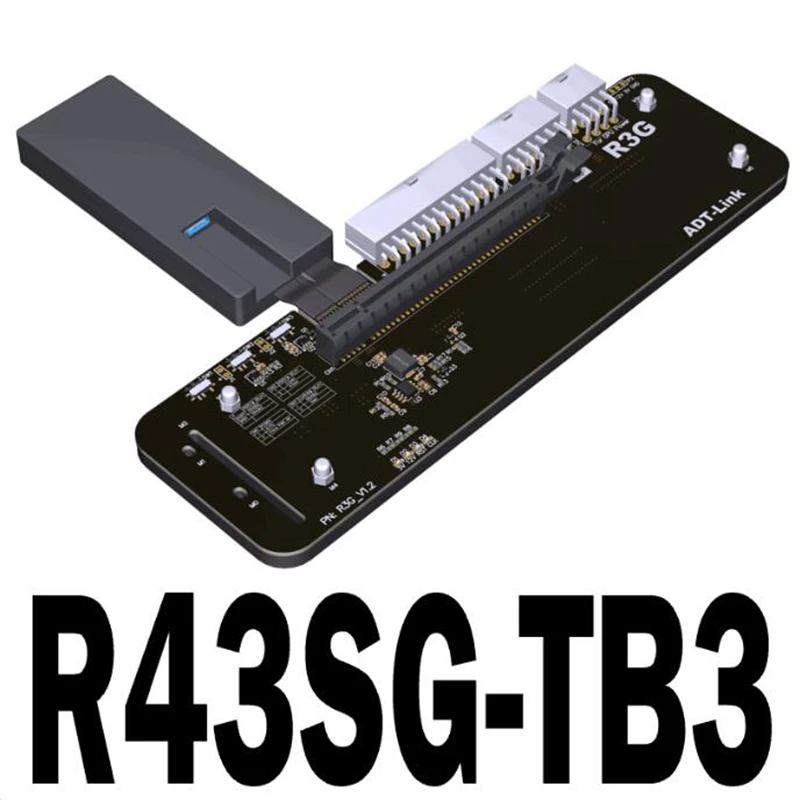

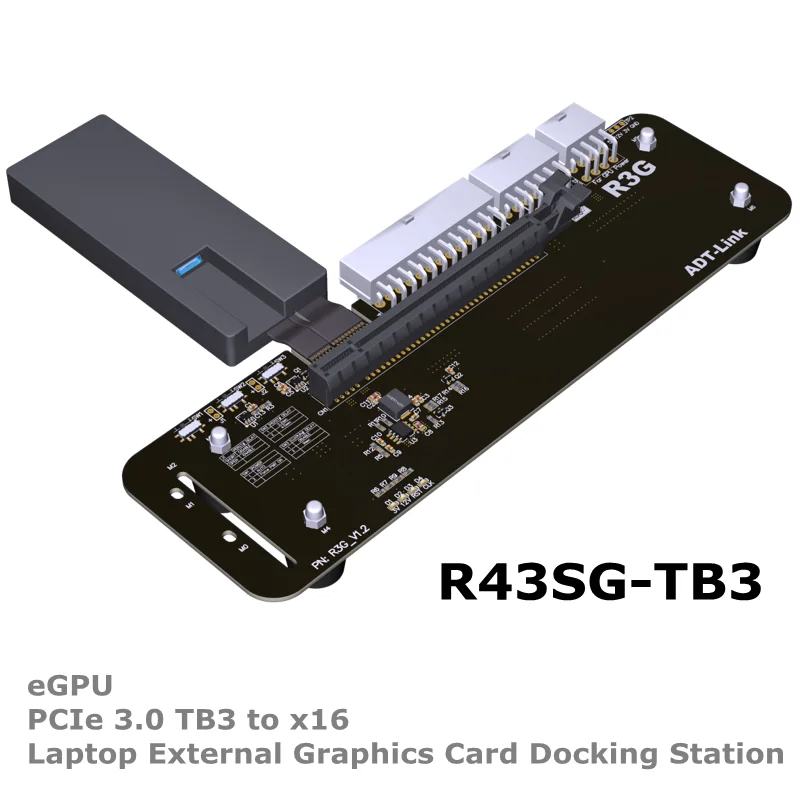

ADT-Link-Cable de extensión PCIe x16 a TB3, cable de extensión PCI-Express, adaptador eGPU, PCI-e x16, x16
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe x16 a TB3
Modelo del producto:
Velocidad de transferencia: PCIe3.0 X4, G 32/BPS (velocidad máxima)
Longitud del cable: 25cm, 50cm
Compatibilidad con tarjetas gráficas: admite nuevas tarjetas gráficas que han estado fuera de fábrica en los últimos tres años.
Aplicación: eGPU para NUC / ITX / STX / Notebook PC (solo admite la interfaz TB3, no es compatible con la interfaz USB).

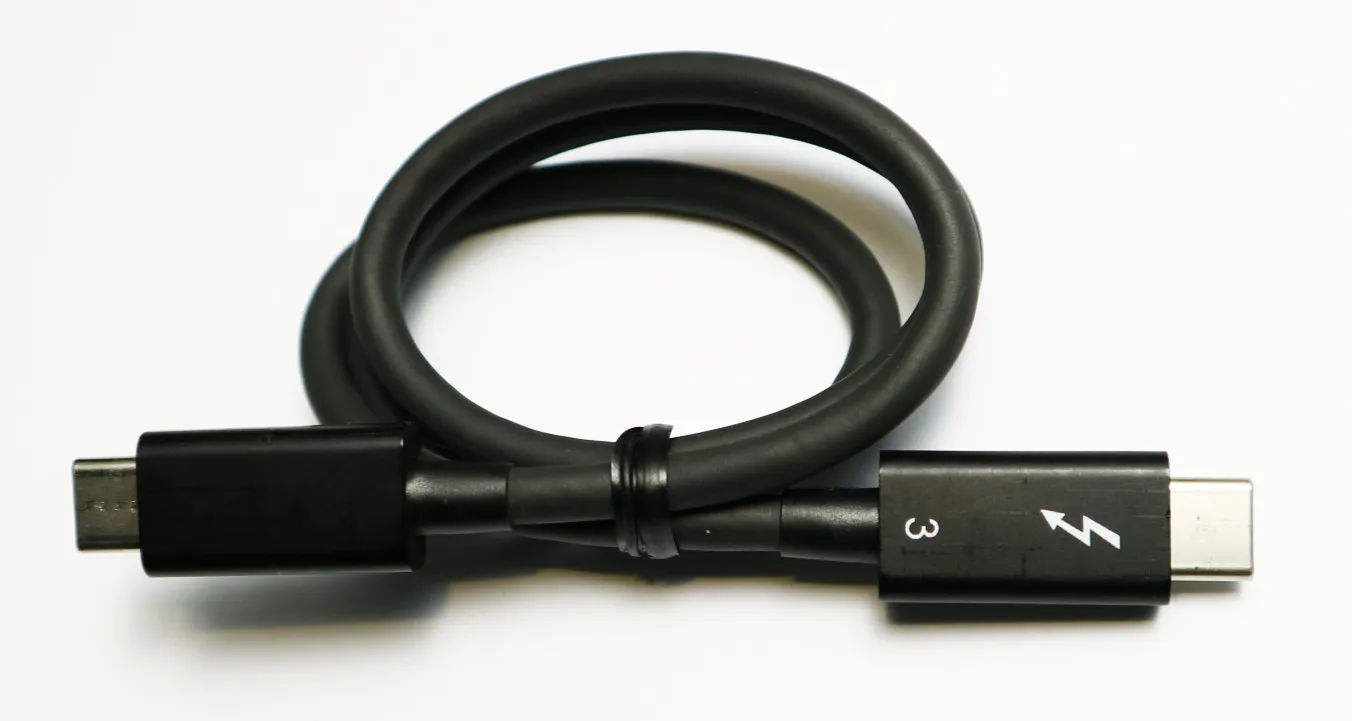

El paquete incluye 1 cable TB 3 de 30cm tipo C de 30cm
Nota:
1. La longitud se puede personalizar, si lo necesita, contáctenos.
2. la versión 3 TB Es, compatible con la caja externa M.2 NVMe TB 3, compatible con PCIe3.0x4 32G.s a máxima velocidad.

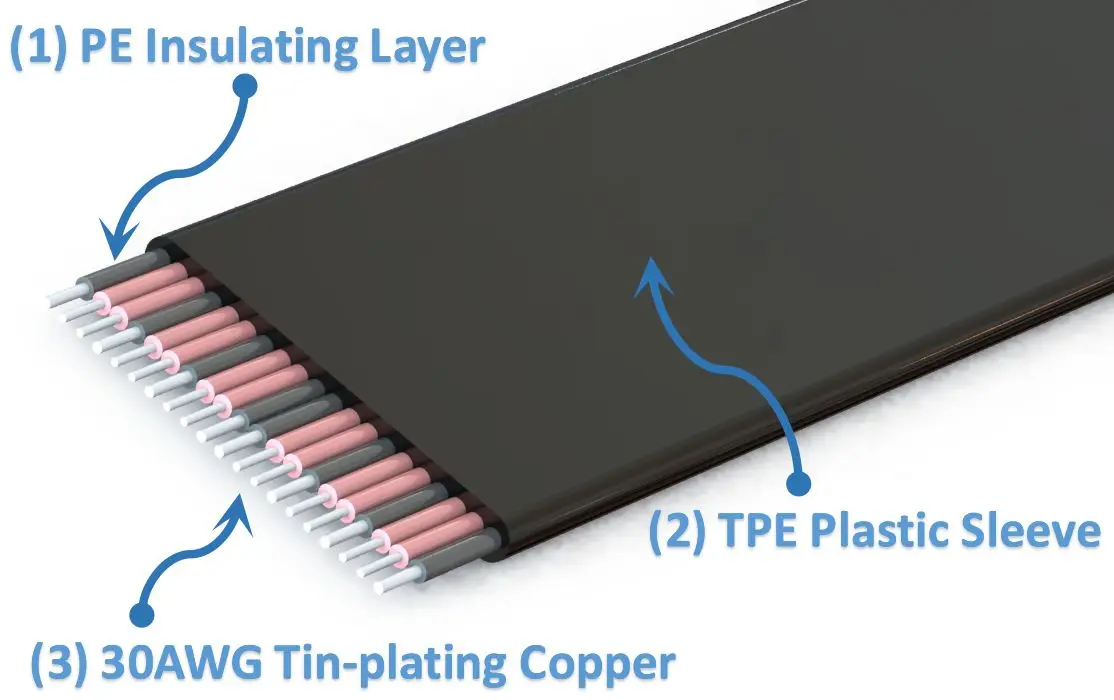

Descripción del blindaje EMI del cable:
Blindaje EMI con polímero conductor
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
Descripción de la longitud del cable:

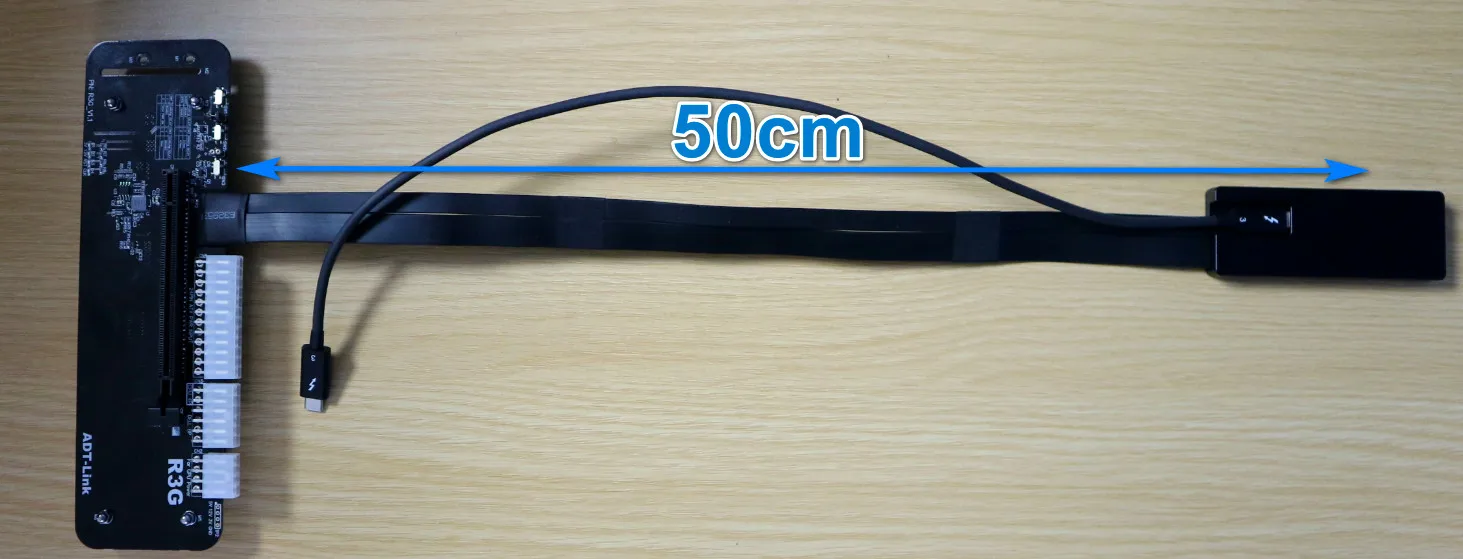

La Longitud del cable de la serie R3G tiene 25 cm o 50 cm se puede seleccionar, La siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la siguiente figura.
Descripción de la fuente de alimentación:

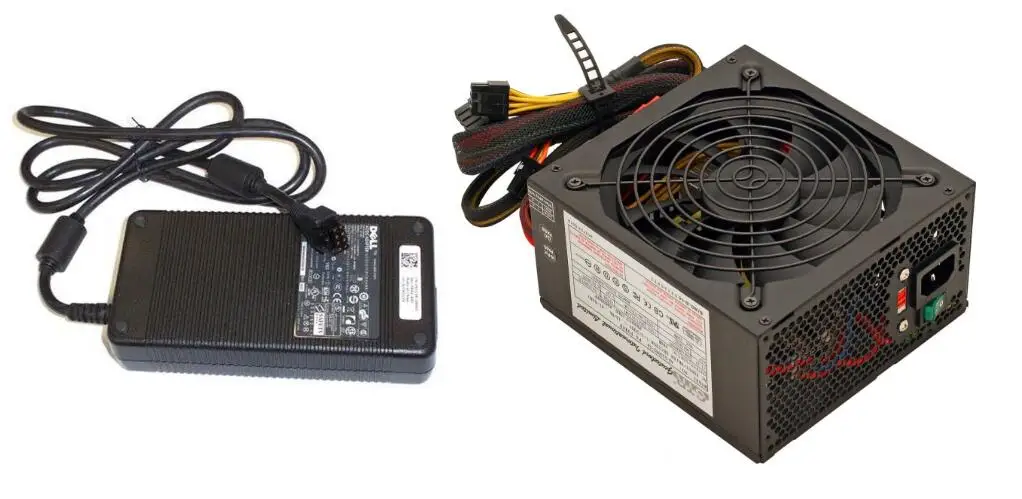

La fuente de alimentación compatible es DELL de 8 pines (1/ADP- 220AB) de 12V/18A/220W PSU, o superior ATX 500W fuente de alimentación estándar PSU. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.

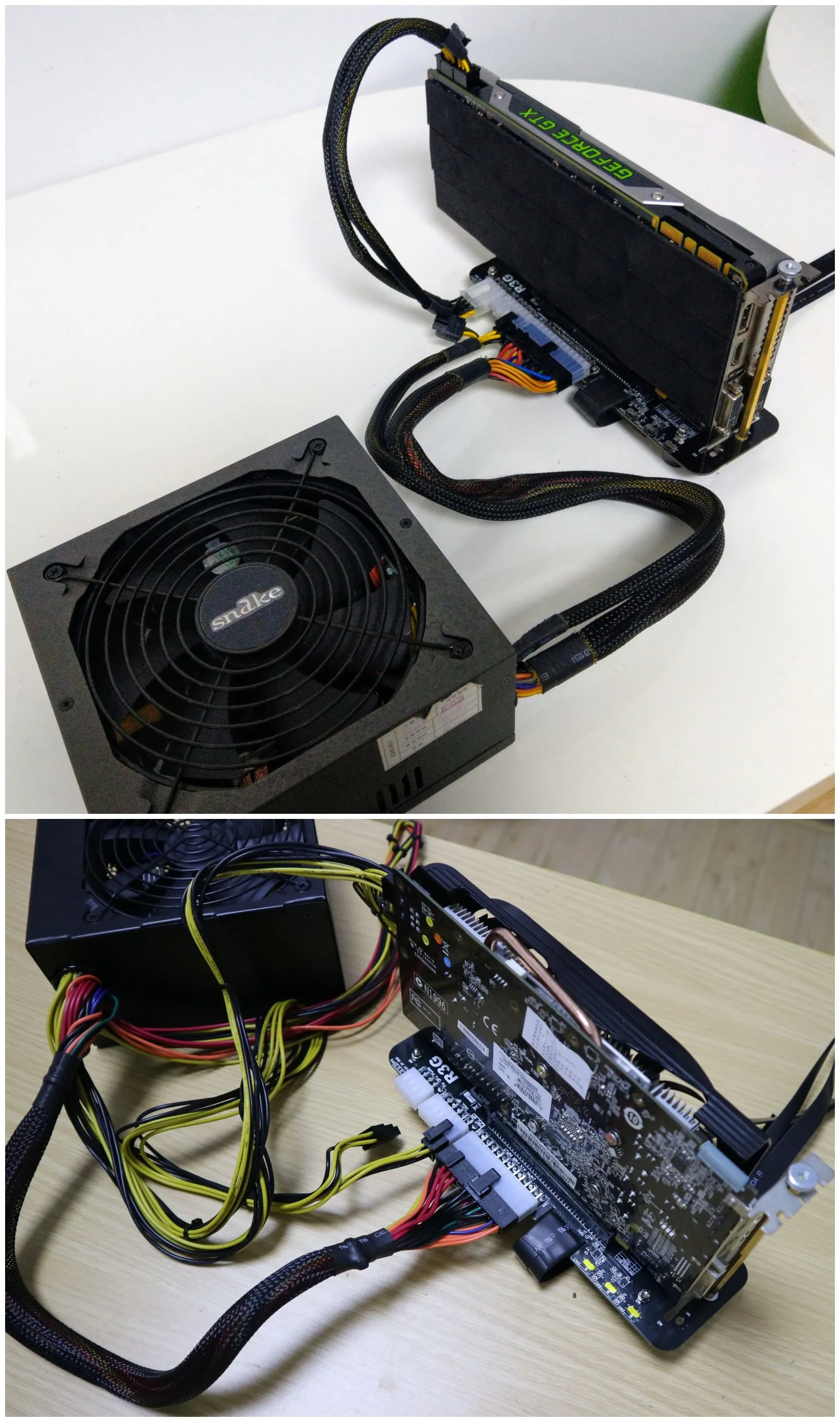

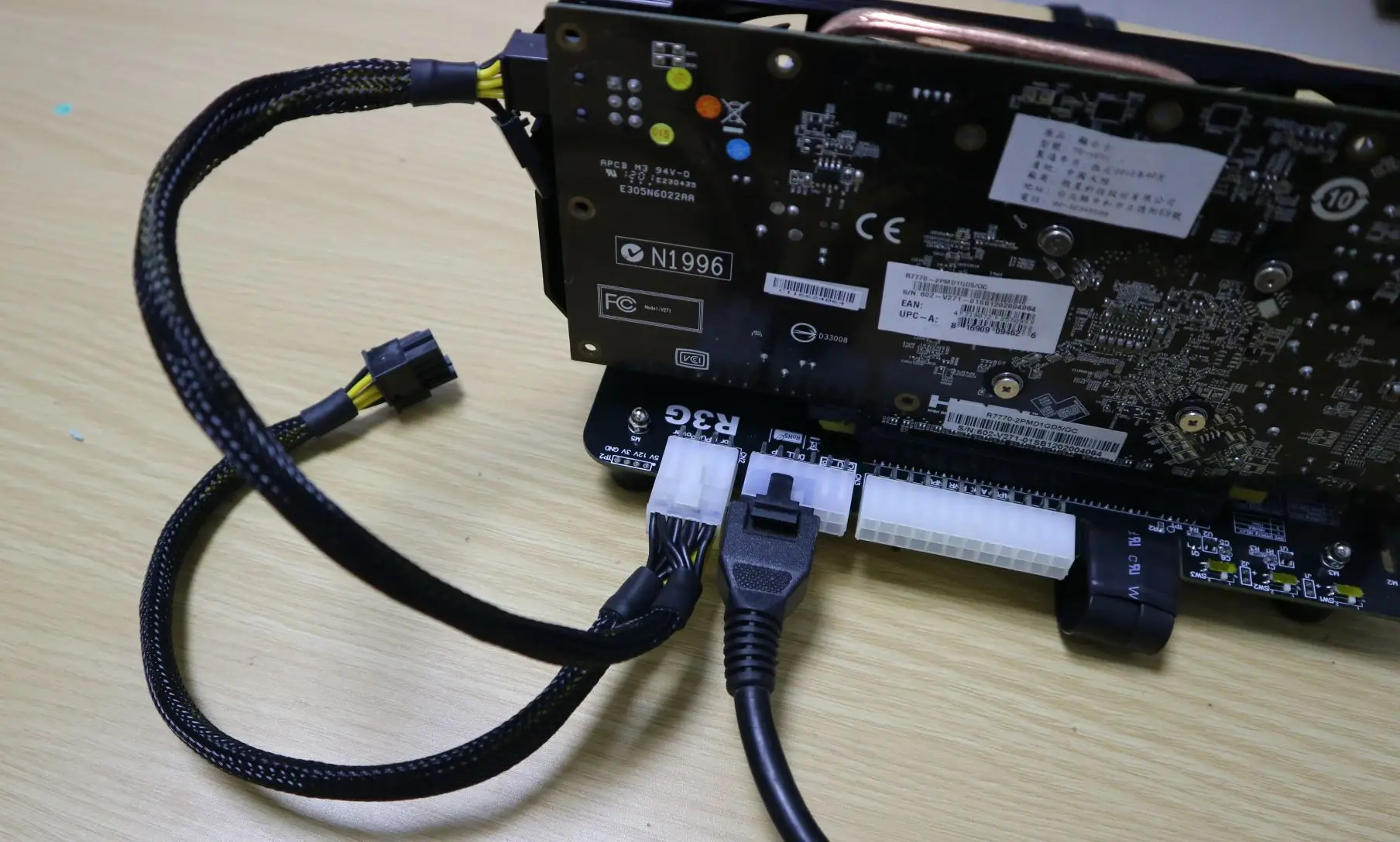

Entrada de alimentación 24P _ ATX y 4P _ CPU, doble salida de potencia 8P _ GPU.

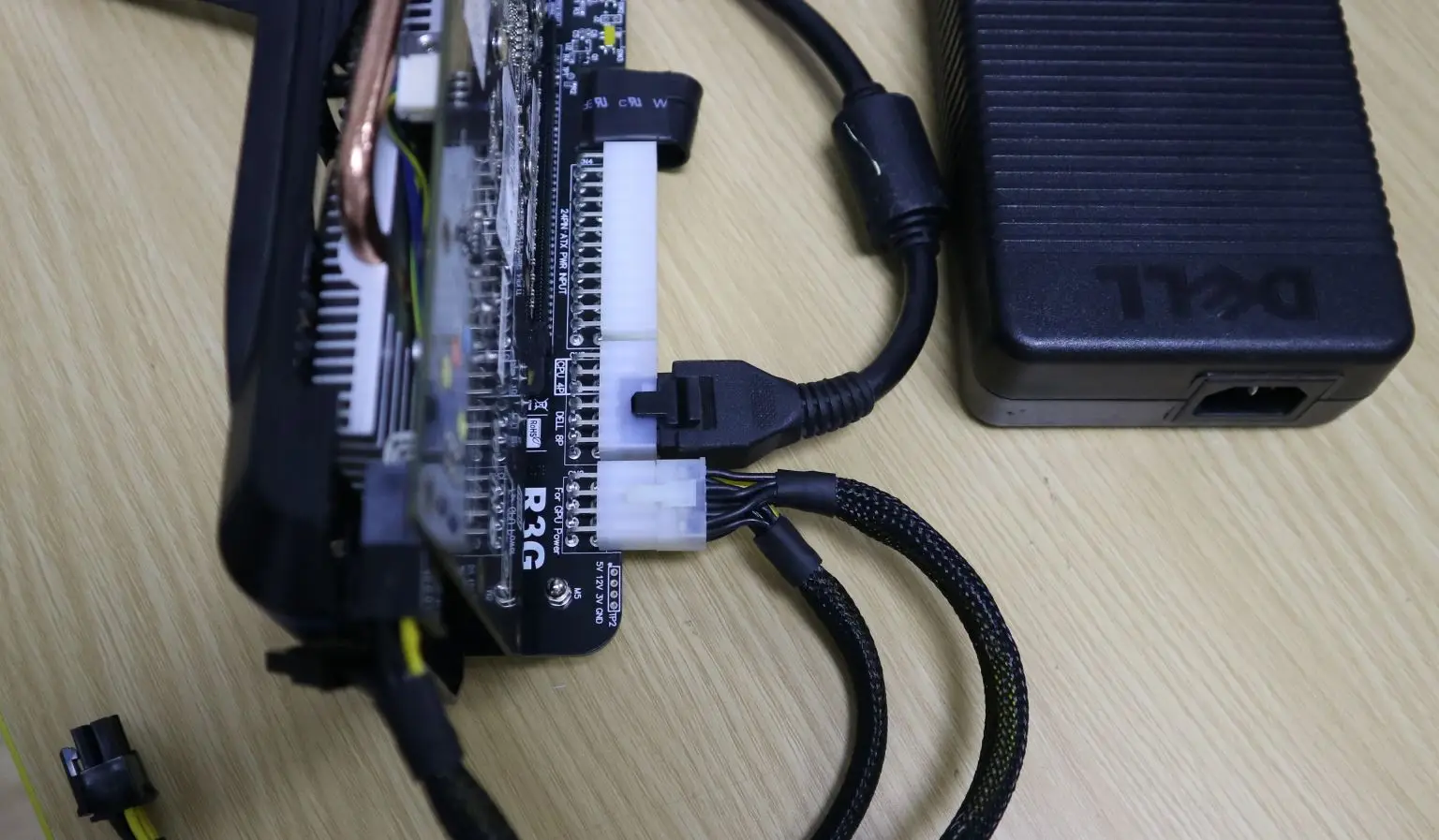

Entrada de 8 pines para DELL. Doble salida de potencia 8P _ GPU.

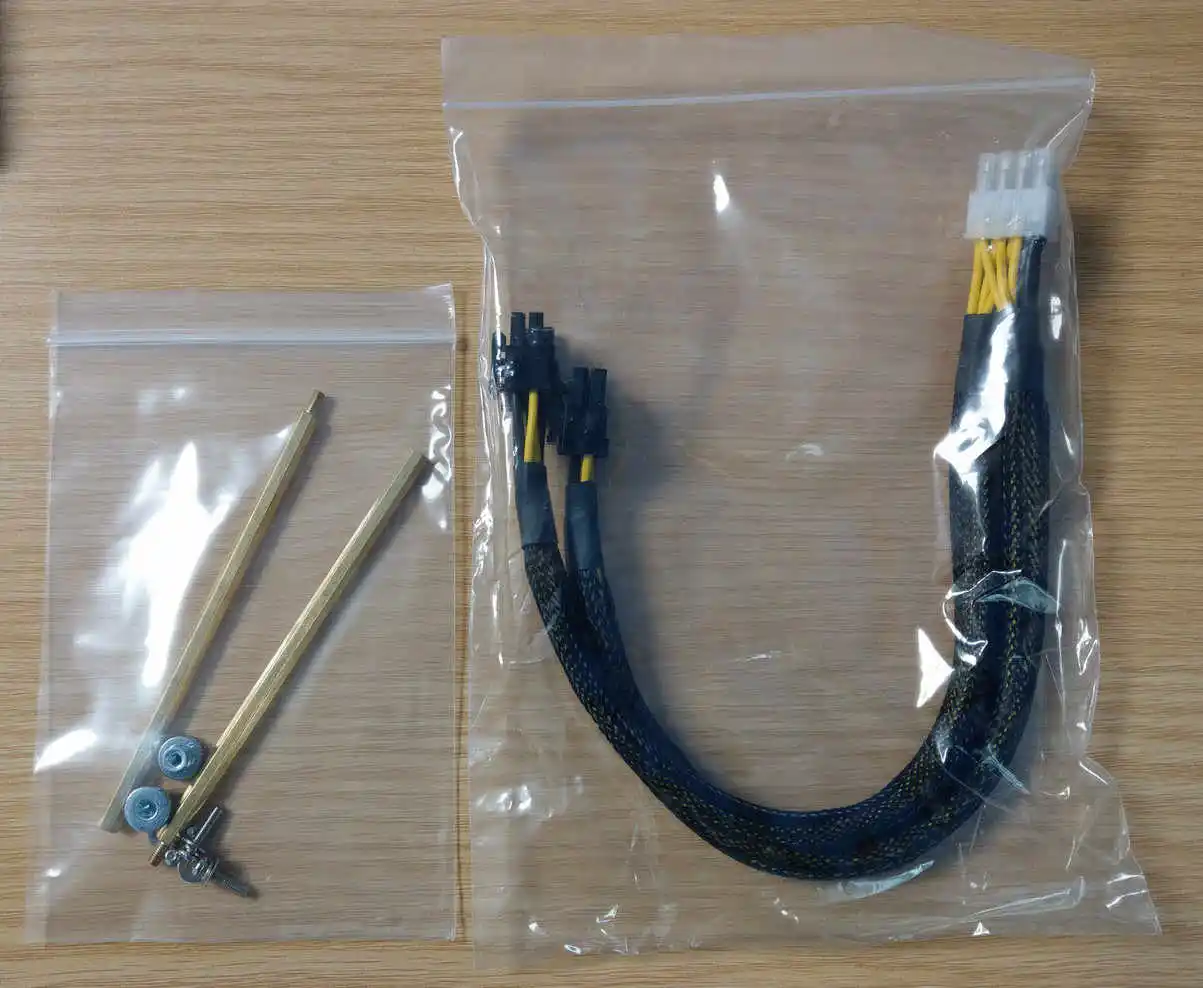

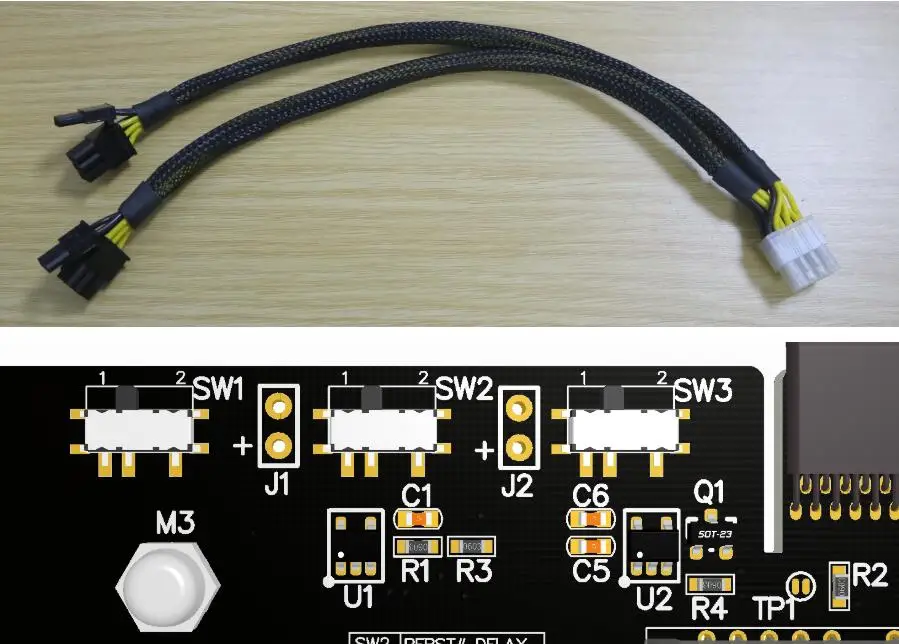

Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación
SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.
Pasos de instalación:

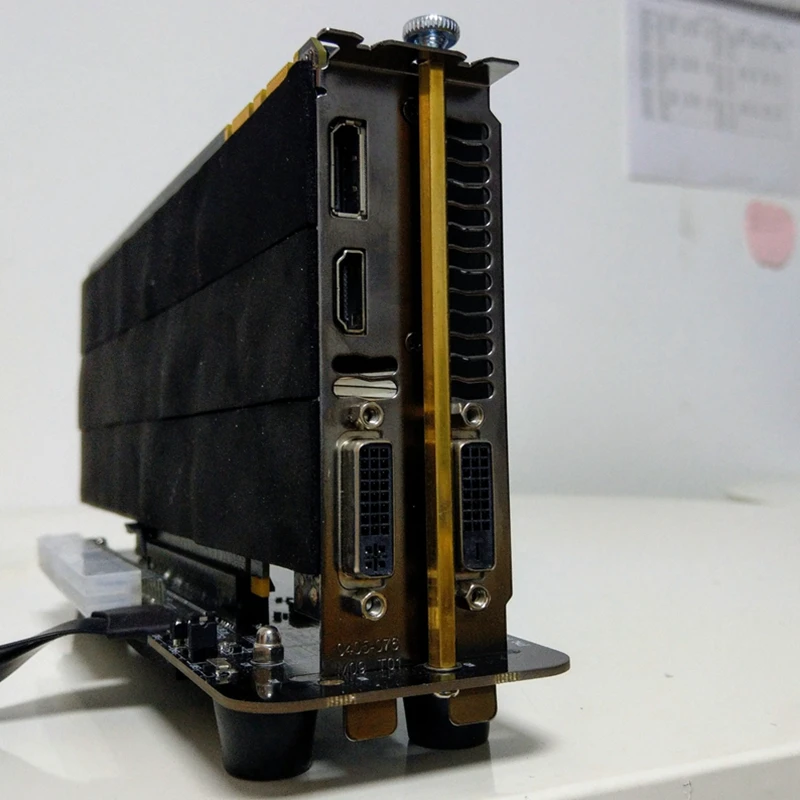

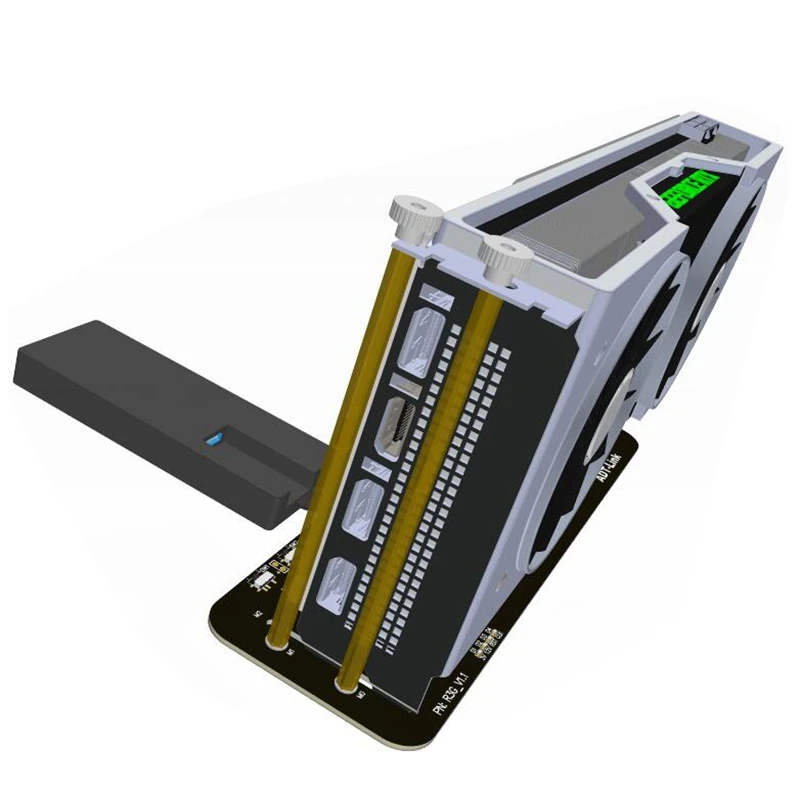

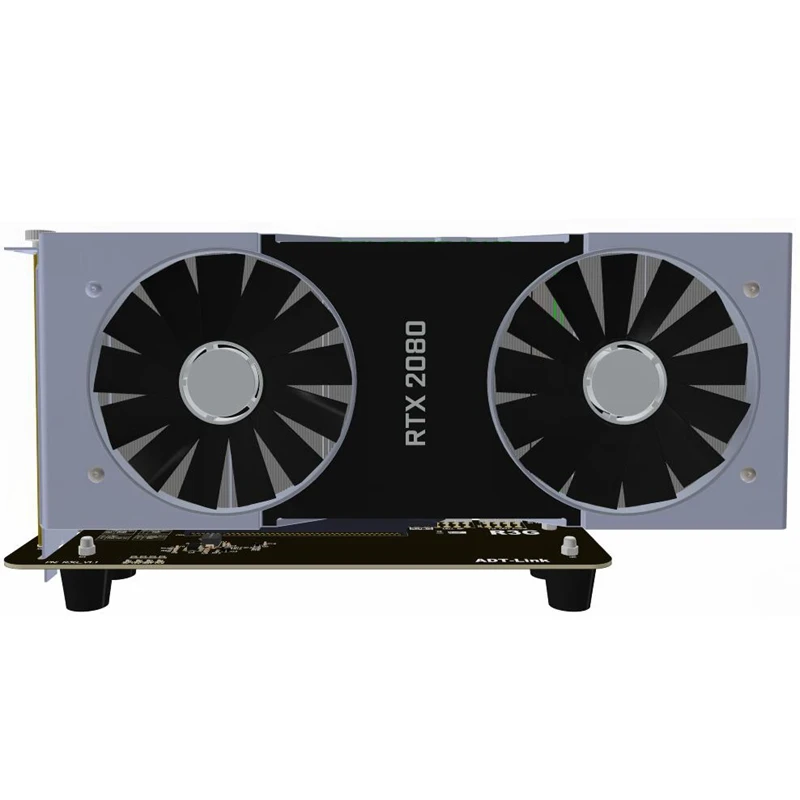

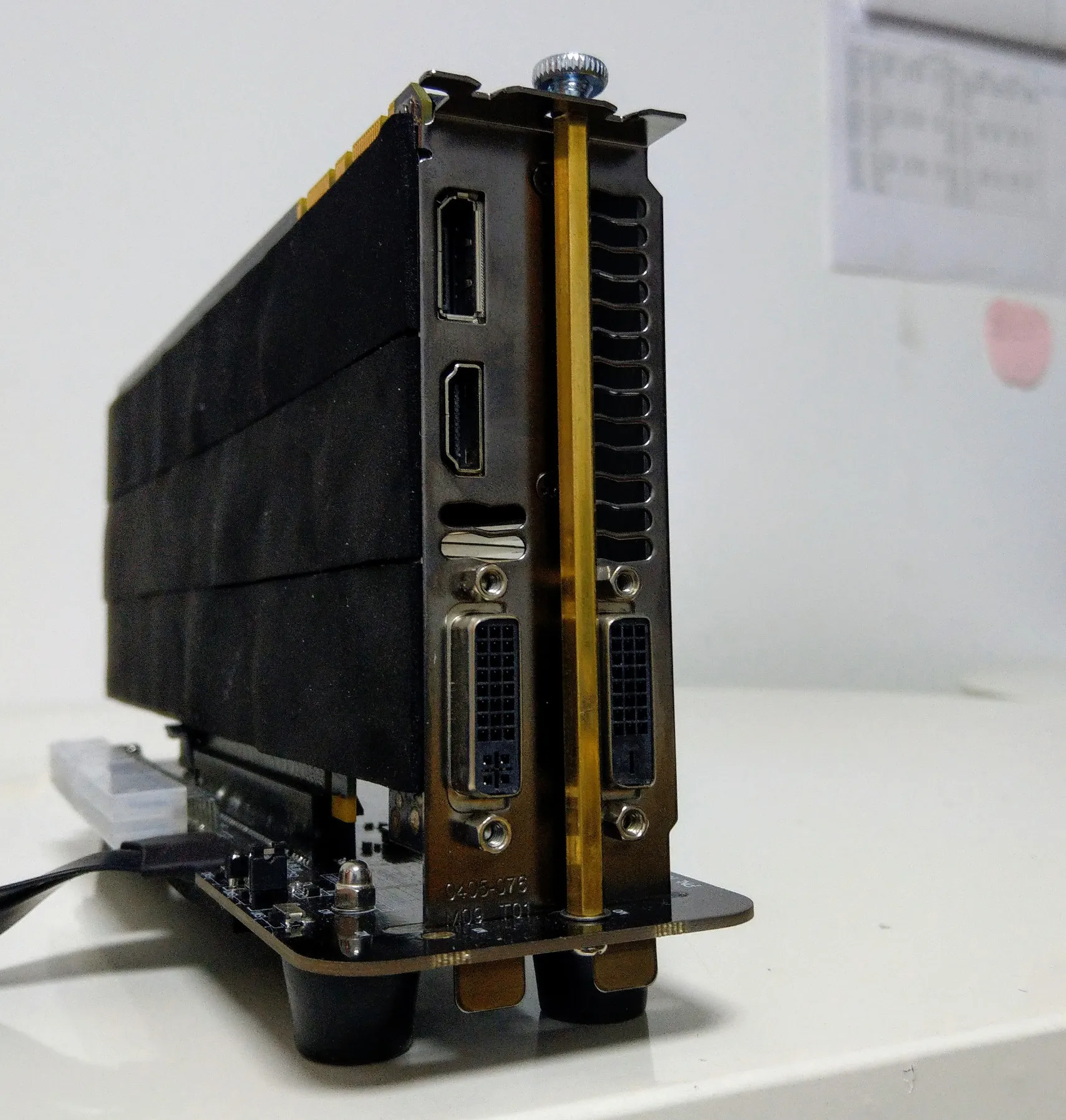

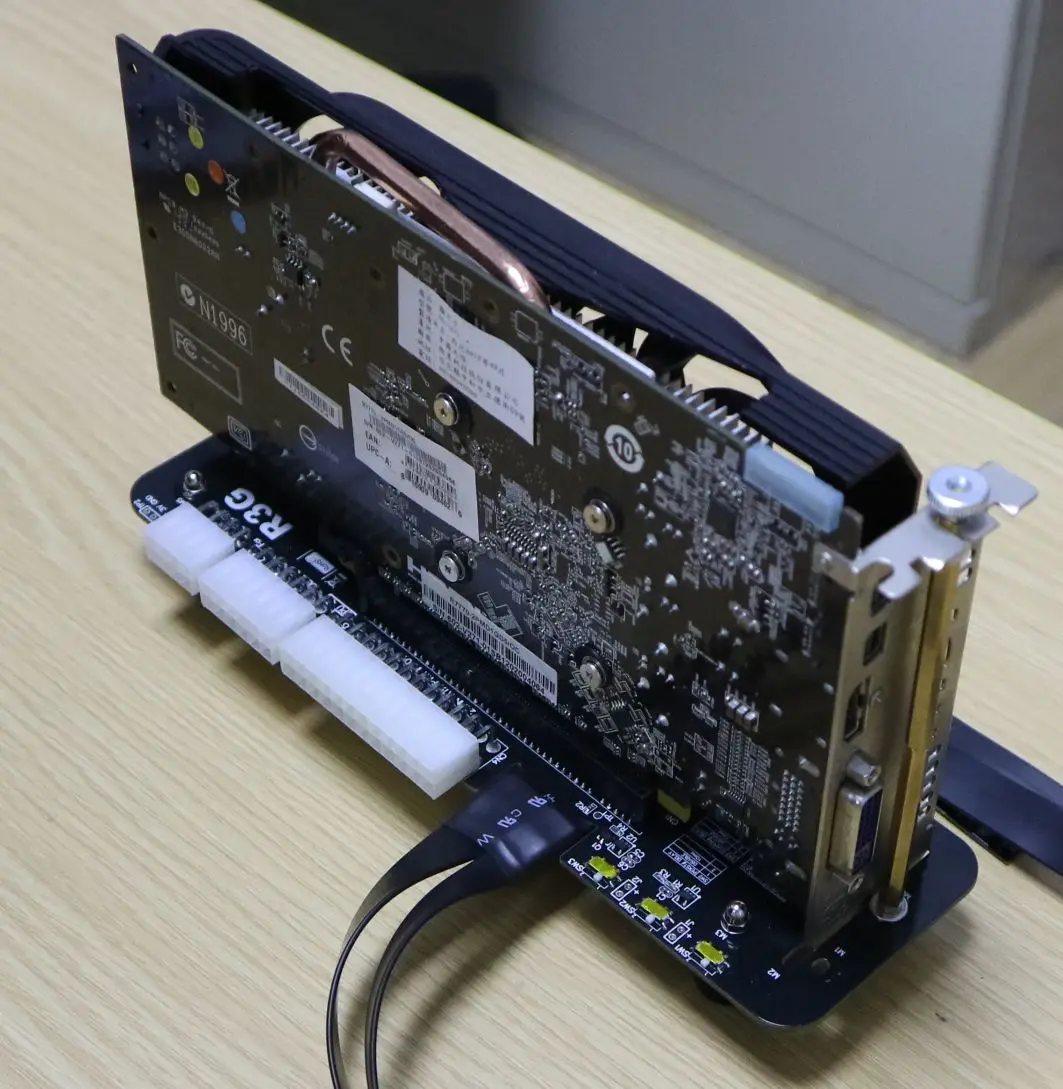

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.
3. Puedes enchufar el cable TB3 cuando el ordenador esté encendido. Después de conectarse, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede provocar que el ordenador se reinicie.
4. Acabado.
Descarga del archivo de vídeo de instalación:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
¿Cuáles son los portátiles y las tarjetas gráficas compatibles con R43G? ¿Hay alguna forma de usarlo normalmente?
La computadora portátil debe tener una interfaz M.2 NVMe o una interfaz TB 3 para instalar y usar. Y por favor, instale Nvidia 417,01 o una versión más reciente para instalarlo y usarlo sin problemas.
