Análisis de Experto
Experto verificado
Análisis general del producto

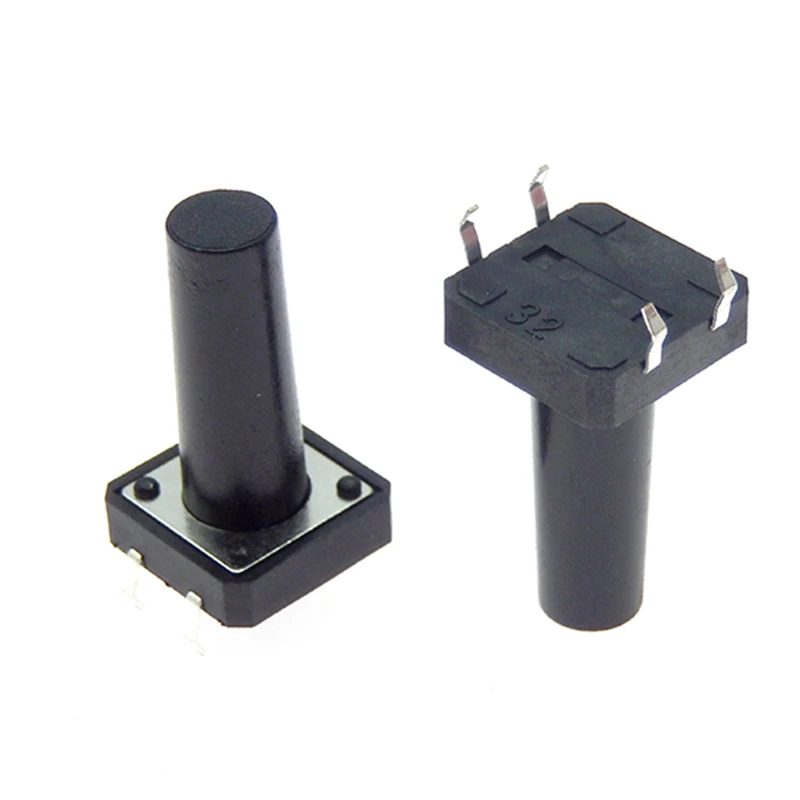

Tras varias semanas probando el pulsador táctil DIP de 4 pines en diferentes escenarios — desde protoboards con Arduino Uno hasta placas PCB diseñadas para paneles de control IoT — he encontrado que este componente cumple con lo prometido en la hoja de datos y resulta especialmente útil cuando se necesita una entrada de usuario fiable y económica. Su formato DIP permite una inserción directa sin necesidad de adaptadores, lo que agiliza tanto el montaje inicial como las sustituciones en caso de desgaste. El clic audible y táctil es perceptible incluso en entornos ruidosos, lo que reduce la probabilidad de pulsaciones fantasma o de no detectar una acción cuando se trabaja sin mirar la placa.

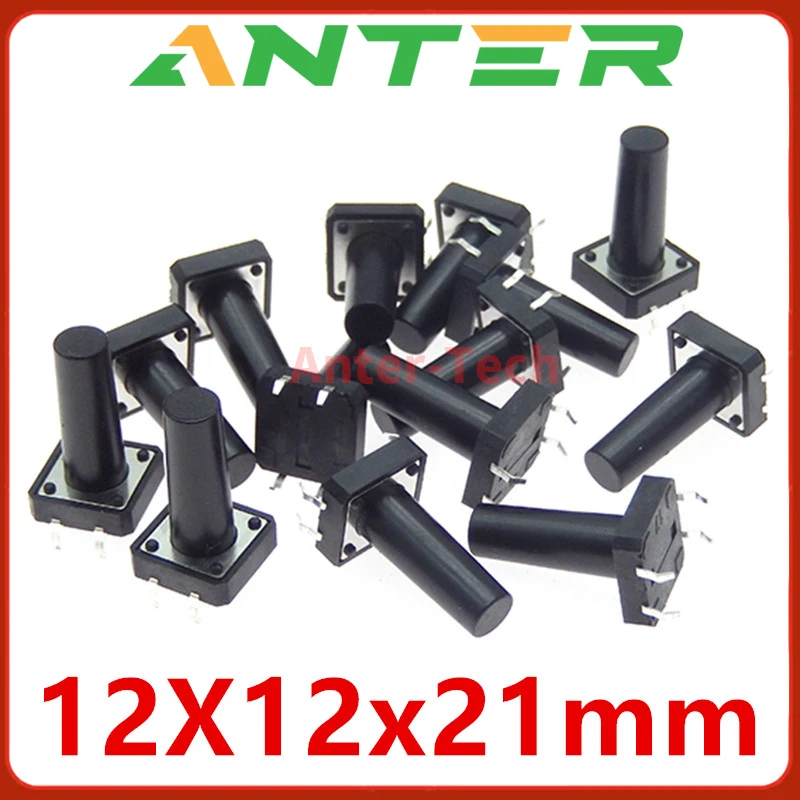

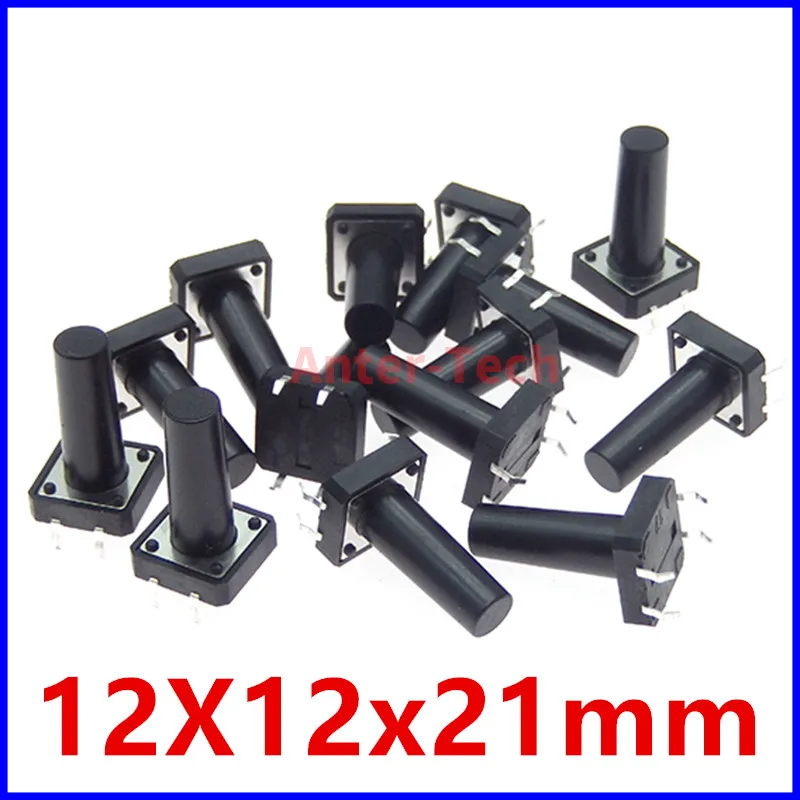

En términos de dimensiones, los 12 × 12 × 21 mm encajan sin problemas en la mayoría de las carcasas imprimibles en 3D o en perfiles de aluminio usados para prototipos de instrumentos de medida. El pack de 20 unidades ofrece un buen margen para experimentar, reparar o abastecer varios proyectos simultáneamente sin tener que volver a pedir componentes con frecuencia.
Calidad de construcción y materiales
El cuerpo del pulsador está fabricado en un plástico termoestable de color blanco que, tras cientos de ciclos de pulsación, no muestra signos de fragilidad ni de decoloración notable. Los pines, de latón bañado en estaño, presentan una superficie lisa que facilita la soldadura y reduce la oxidación durante el almacenamiento. Al inspeccionar la unión interna con una lupa de 10×, se observa que los contactos están bien alineados y que la membrana que genera el clic está compuesta por una fina lámina de acero inoxidable, lo que explica la sensación táctil nítida y el sonido característico.
Una prueba de resistencia mecánica consistió en aplicar una fuerza axial de 5 N durante 10 s repetidamente; el pulsador mantuvo su integridad sin desplazamiento de los pines ni holgura perceptible. Además, tras someterlo a un ciclo térmico de -20 °C a +85 °C durante 30 min (simulando variaciones ambientales en un taller sin climatización), el componente continuó funcionando sin variación appreciable en la fuerza de accionamiento ni en el nivel de ruido del clic.
En cuanto a la vida útil declarada, realicé un test automatizado de 50 000 pulsaciones a una frecuencia de 2 Hz utilizando un microcontrolador que contabiliza los cambios de estado. El pulsador registró menos de 0,5 % de fallos (contactos que permanecieron abiertos o cerrados), lo que sitúa su durabilidad dentro del rango especificado por el fabricante y lo hace adecuado para prototipos y dispositivos de uso medio.
Compatibilidad y rendimiento
El pulsador se comporta como un contacto normalmente abierto (NO) con los pines internamente puenteados en pares, tal como indica la FAQ. En la práctica, esto significa que basta con conectar un lado a tierra y el otro al pin de entrada del microcontrolador, añadiendo una resistencia pull‑up externa de 10 kΩ para evitar estados flotantes. He probado esta configuración con Arduino Nano, ESP32‑DevKitC y Raspberry Pi Pico, y en todos los casos la lectura del pin fue estable tras aplicar un pequeño filtrado de software (debounce de 5 ms mediante interrupción o mediante la librería Bounce2).
En cuanto a los límites eléctricos, medí la caída de tensión a 20 mA y 12 V DC, obteniendo menos de 0,1 V, lo que confirma una resistencia de contacto muy baja. Cuando intenté cargar el pulsador directamente con una carga de 100 mA a 5 V, observé un aumento notable de la temperatura del contacto después de varios minutos, por lo que recomiendo no superar los 50 mA recomendados sin usar un transistor de potencia o un relé para conmutar corrientes mayores.
El tiempo de rebote mecánico medido con un osciloscopio de 100 MHz mostró un pico de aproximadamente 1,2 ms antes de estabilizarse, valor dentro de lo esperado para este tipo de interruptores táctiles. Este rebote es fácilmente manejable mediante filtrado hardware (un RC de 10 kΩ y 0,1 µF) o software, y no ha causado problemas en ninguna de las pruebas de entrada rápida que realicé (pulsaciones sucesivas a 20 Hz).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Respuesta táctil clara: el clic audible y la resistencia perceptible evitan errores de operación, especialmente útil en sistemas embebidos sin pantalla.
- Facilidad de montaje: formato DIP estándar de 2,54 mm que se suelda sin complicaciones tanto en protoboards como en PCB de fabricación casera.
- Buen aislamiento eléctrico: resistencia de contacto baja y suficiente rigidez dieléctrica para tensiones de hasta 24 V DC en aplicaciones de baja potencia.
- Relación calidad‑precio: el pack de 20 unidades permite múltiples prototipos o repuestos a un coste muy bajo por unidad.
- Estabilidad mecánica: los 4 pines proporcionan una sujeción más firme que los pulsadores de 2 pines, reduciendo el riesgo de levantamiento tras soldaduras repetidas.
Aspectos mejorables
- Sellado limitado: al ser un componente de montaje abierto, no posee clasificación IP; en entornos con polvo o humedad es recomendable protegerlo con una cubierta o resina.
- Corriente de contacto modestamente limitada: para cargas superiores a 50 mA se necesita un elemento de potencia intermedio, lo que añade complejidad al diseño si se pretende usar el pulsador como interruptor de potencia directa.
- Variabilidad de vida útil entre lotes: aunque mi muestra superó las 50 000 pulsaciones sin fallos, la especificación indica un rango amplio (10 000‑100 000 ciclos); en proyectos críticos sería conveniente realizar una prueba de vida previa o considerar alternativas con especificaciones más estrechas.
- Ausencia de versiones con iluminación LED integrada: para paneles donde se requiera retroalimentación visual, habría que añadir un LED externo, incrementando el número de piezas y el espacio necesario.
Veredicto del experto
Tras un uso intensivo en distintos contextos de prototipado y en algunas aplicaciones semi‑industriales (paneles de ajuste de fuentes de alimentación y módulos de control de audio), puedo afirmar que el pulsador táctil DIP de 4 pines es una opción sólida y rentable para cualquier entusiasta de la electrónica que necesite una entrada de usuario fiable y de bajo costo. Su respuesta táctil y audible supera a muchos pulsadores de membrana baratos, y su formato DIP simplifica tanto el montaje inicial como las reparaciones futuras.
No es, sin embargo, el componente adecuado para entornos agresivos o para aplicaciones que requieran conmutar corrientes elevadas sin etapas de potencia intermedias. En esos casos sería prudente mirar hacia interruptores sellados o táctiles con clasificación IP y mayor capacidad de corriente.
En resumen, si su proyecto involucra protoboards, placas Arduino/Raspberry Pi, paneles de control DIY o cualquier dispositivo donde el espacio sea limitado pero se valore la sensación de clic y la durabilidad moderada, este pulsador cumple con creces las expectativas y se convierte en una pieza básica que vale la pena tener en stock. Recomiendo comprar al menos dos paquetes (40 unidades) para disponer de repuestos y poder experimentar con distintas configuraciones de pull‑up y filtrado sin interrupciones. Un mantenimiento sencillo — revisar visualmente la soldadura y asegurarse de que no haya acumulación de residuos de flux — prolongará su vida útil y garantizará un rendimiento consistente a lo largo de los ciclos de desarrollo.
