Especificación:
Este es el indicado. Gran calidad del artículo, diseño fiable. Y lo mejor, es fácil para el precio de la cartera. Adquiera uno inmediatamente.

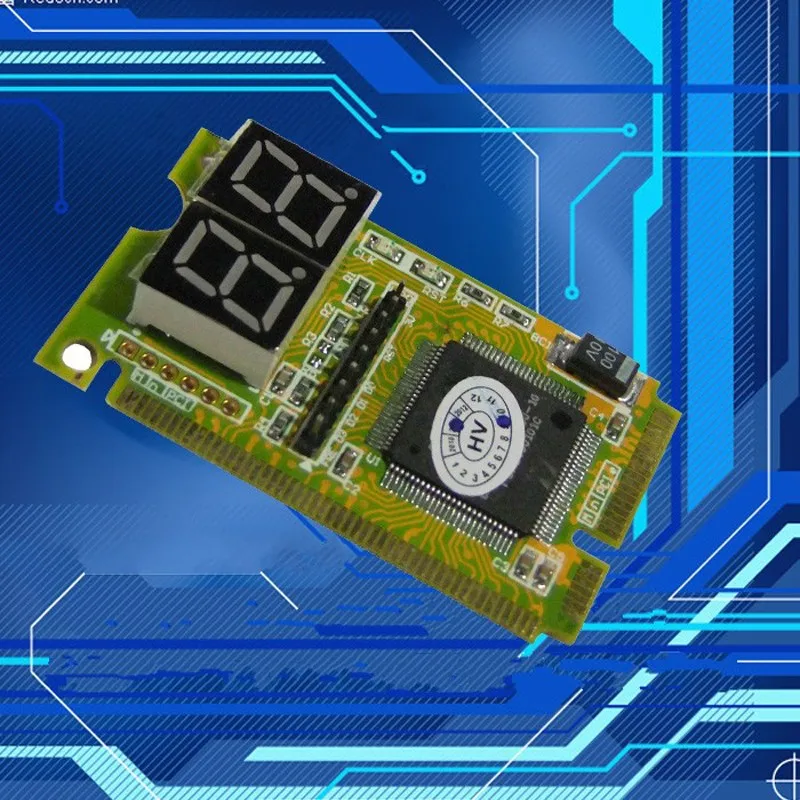

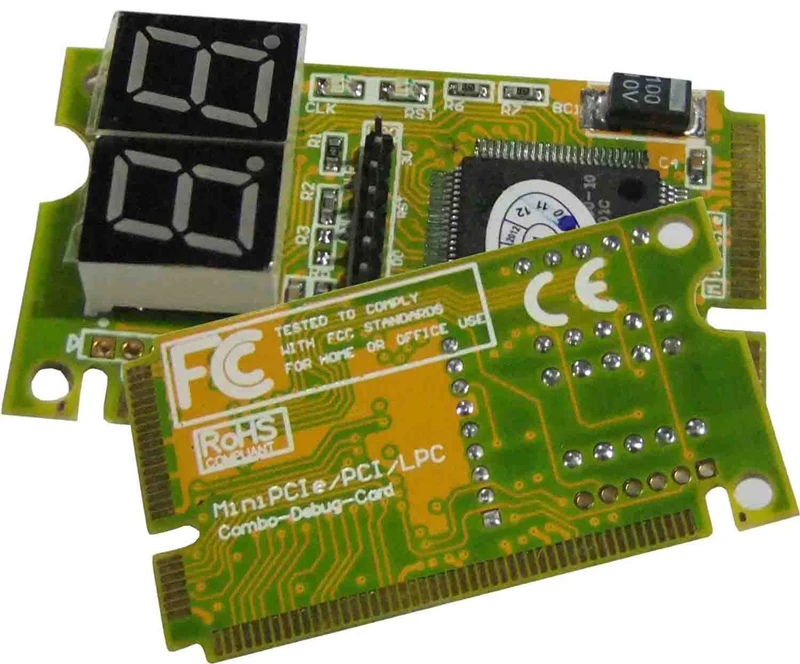

Interfaz: mini PCI, mini PCI-E, LPC
Adecuado para ordenador portátil

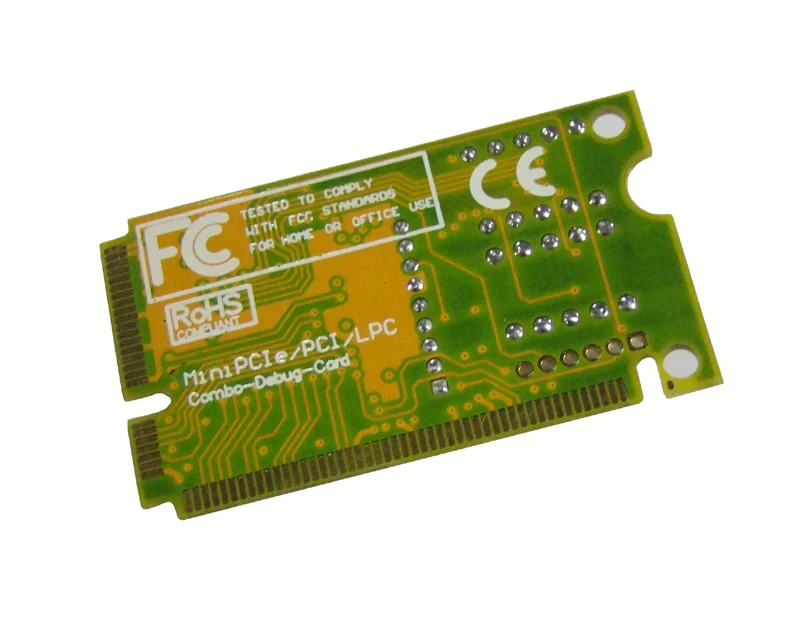

Compatible con interfaz de bus Mini PCI, Mini PCI-E, LPC
La placa base del portátil emitirá una serie de códigos de falla en el proceso de trabajo.
La Tarjeta de diagnóstico recibirá estos códigos de error.
Los usuarios pueden determinar la falla de la placa base a través de los códigos de falla.
Es una nota universal.

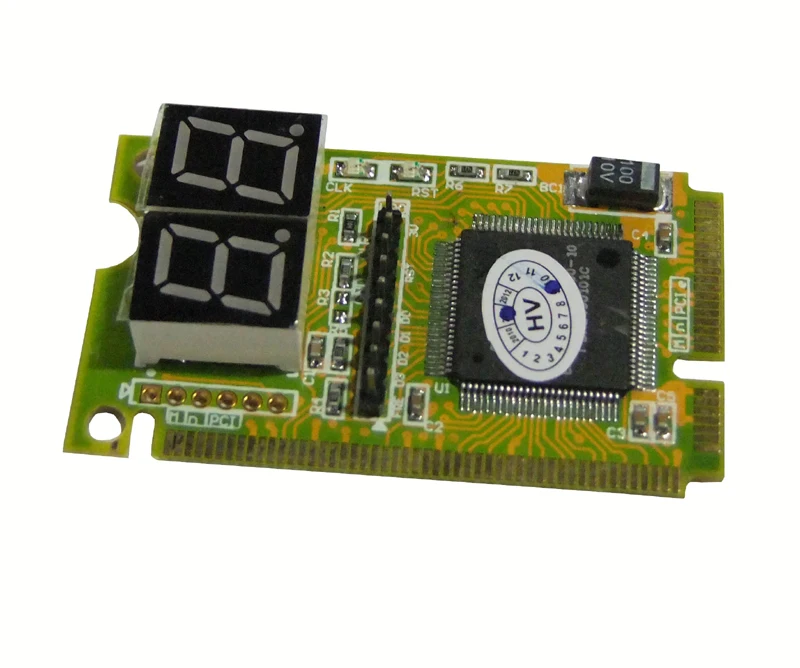

El indicador RST está apagado, el indicador CLK no parpadea y el Código de la tarjeta de diagnóstico es "00".
Muestra que la tarjeta no recibe la señal del reloj y no puede funcionar.
Tal vez la placa base no es compatible con la interfaz mini PCI-E de la tarjeta de diagnóstico.
Utilice la interfaz LPC o la interfaz mini PCI para las pruebas.
El indicador RST está apagado, el indicador CLK parpadea y el Código de la tarjeta de diagnóstico es "00".
Muestra que la señal RST y de reloj es normal.
Comprueba el indicador de bus.

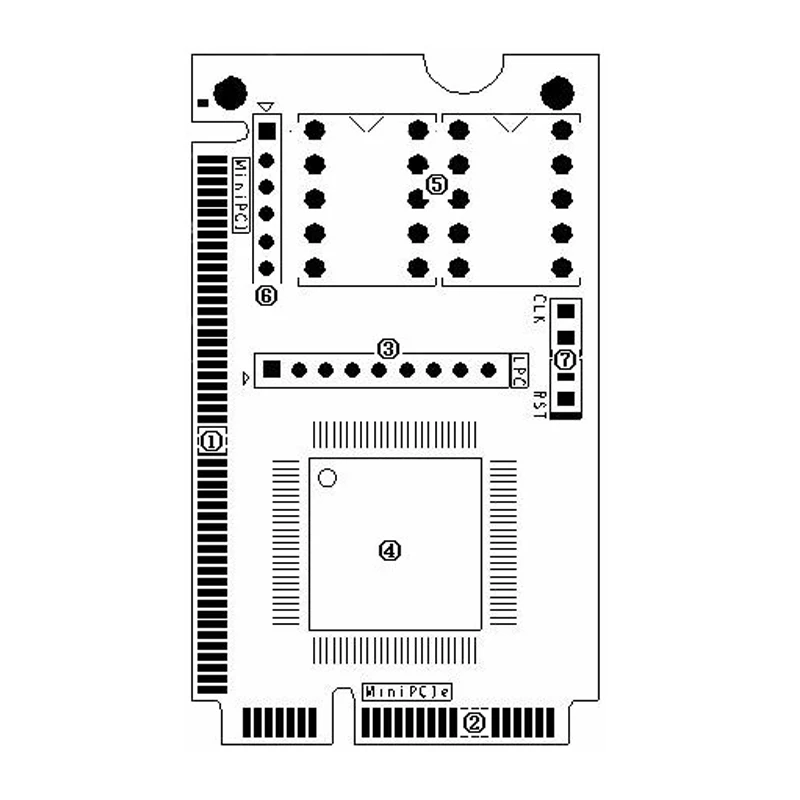

Si la esquina inferior derecha del tubo digital derecho está encendida, muestra que la tarjeta de diagnóstico está en estado de bus mini PCI-E o LPC.
Si la esquina inferior izquierda de la izquierda está encendida, muestra que la tarjeta de diagnóstico está en estado de bus mini PCI.
Por lo general, la placa base no tiene una ranura correspondiente a la interfaz.
Por lo tanto, los usuarios deben conectar la interfaz a la placa base a través de la línea voladora.
En general, por comodidad, se recomienda que el usuario conecte la tarjeta de diagnóstico a la interfaz LPC BIOS a través de la línea voladora en la placa base.
No inserte el PCI-E en la ranura PCI.
Paquete incluido:
1 x Tarjeta de diagnóstico
1 manual de usuario
