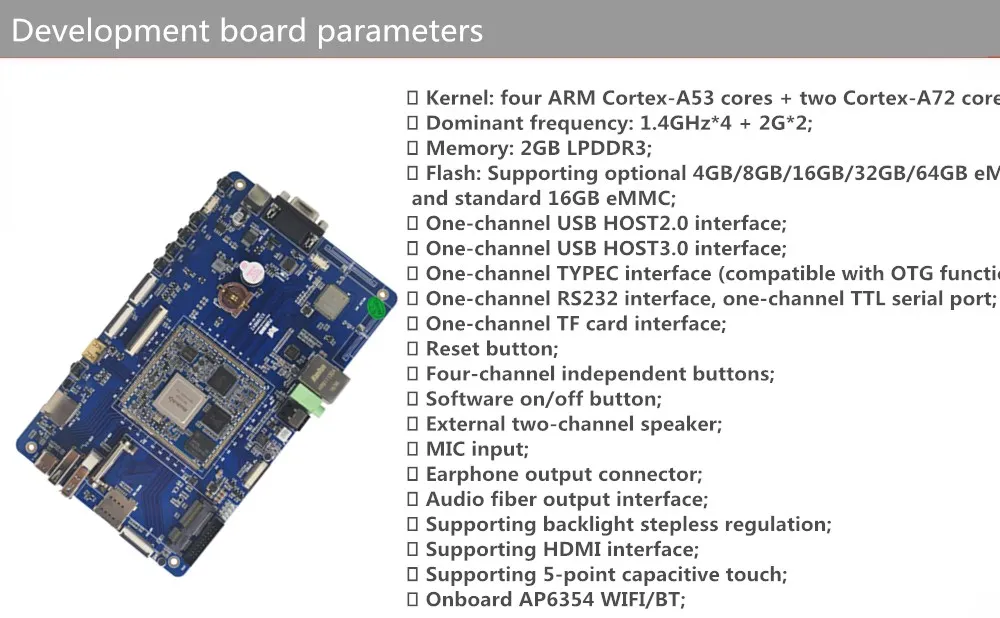

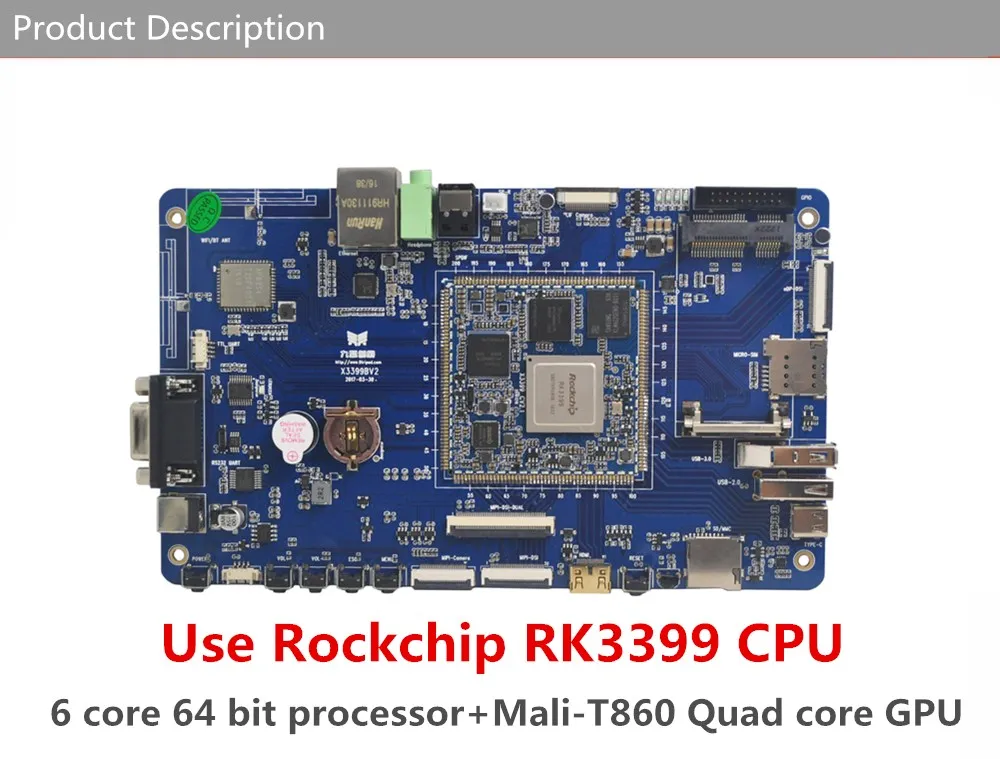

La placa de desarrollo X3399 consta de la placa central del orificio del sello, la placa base y el panel LCD.La placa central está diseñada utilizando el proceso de placa de 10 capas para garantizar la estabilidad y confiabilidad.La placa base reserva abundantes periféricos y puede demostrar casi todas las funciones del chip RK3399.La pantalla LCD TFT de 7 pulgadas se adopta de forma predeterminada y admite la interfaz MIPI.

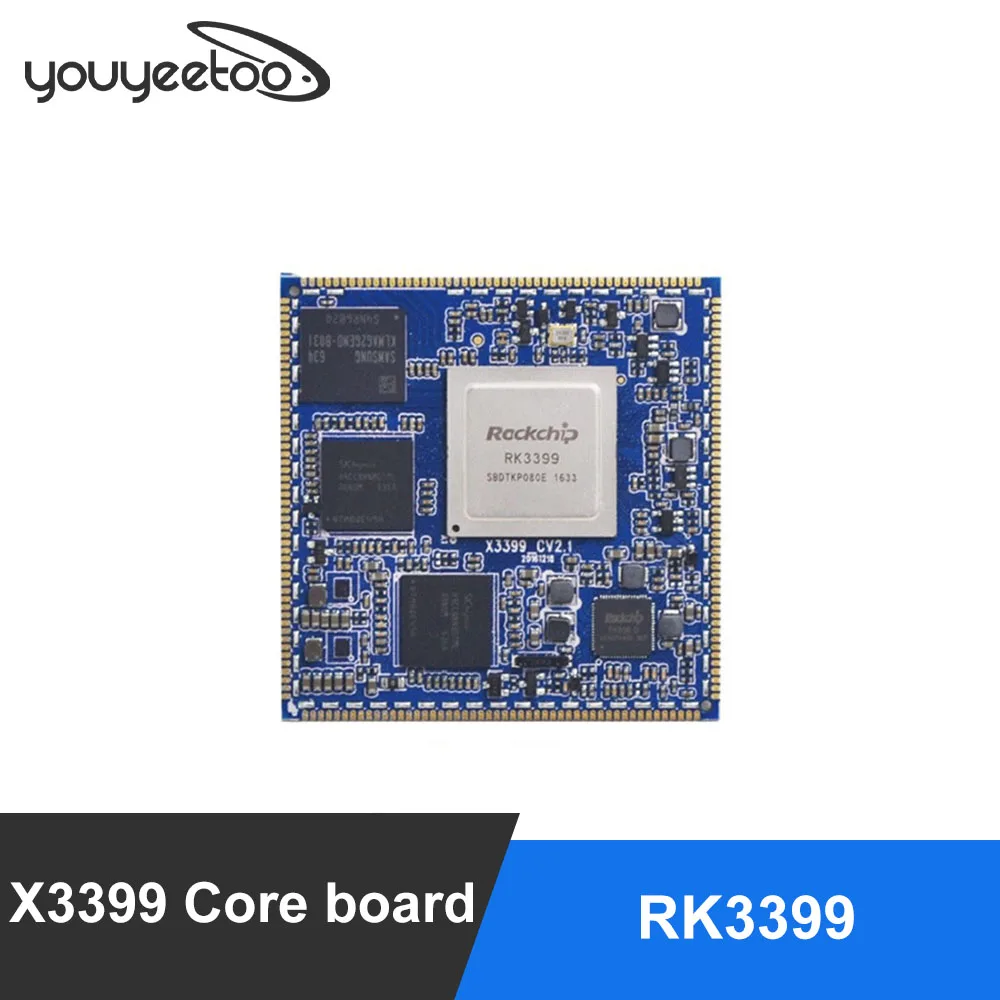

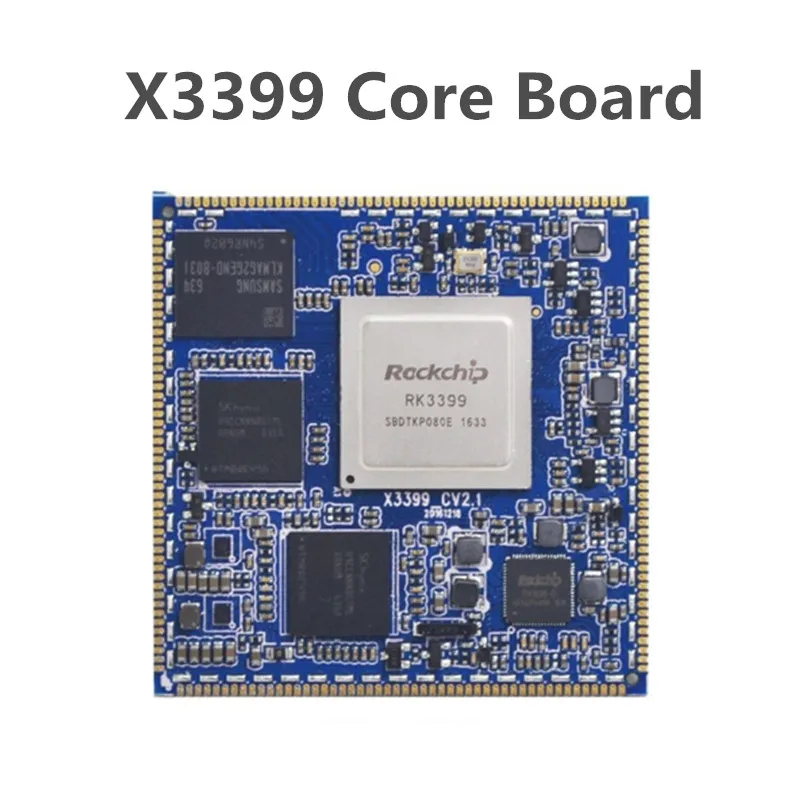

Placa central X3399
CPU
:

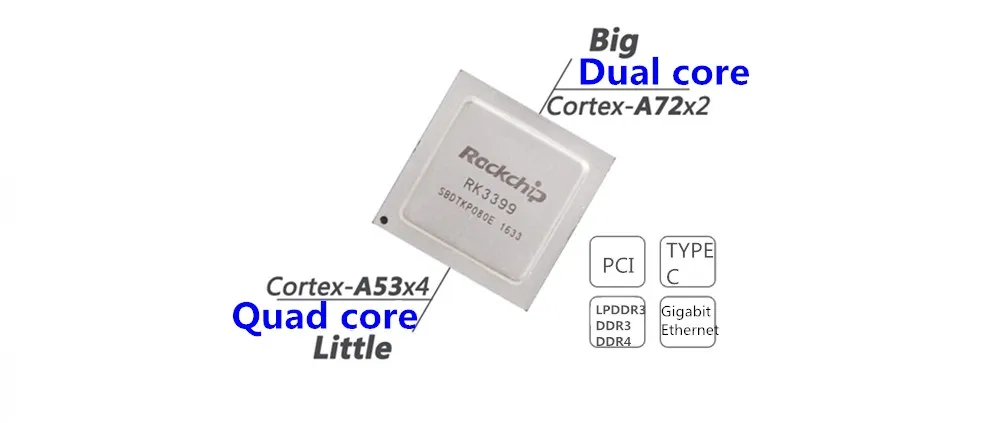

RK3399, ARM Cortex-A72+ Cuatro Núcleos Cortex-A53
Velocidad del reloj
:
2,0 GHz*2+1,5 GHz*4
RAM
:
2G DDR3
Flash
:
16G EMMC
SO
:
Android6.0/Android7.1/Linux+Qt/Debian9
Configuración del sistema
CPU
RK3399
Velocidad del reloj
Cuatro núcleos A53 (1,4 GHz) + Doble núcleo A72 (2 GHz)
Memoria
2 GB para configuración estándar, 4 GB se pueden personalizar
Almacenamiento
4GB/8GB/16GB emmc opcional, 16GB para la configuración estándar
PMU
Usando RT808 y admite modulación de frecuencia dinámica
Parámetros de interfaz
Interfaz LCD
Admite salida de interfaz MIPI\EDP\HDMI al mismo tiempo
Interfaz táctil
Capacitancia táctil; El puerto USB o serie se puede utilizar para ampliar la resistencia táctil
Interfaz de audio
Interfaz AC97/IIS, compatible con grabación y reproducción de sonido
Interfaz de tarjeta SD
2 canales de salida SDIO
interfaz emmc
Interfaz eMMC integrada, con pines que no salen por separado
Interfaz Ethernet
Compatible con Gigabit Ethernet
Interfaz USB HOST2.0
2 canales de HOST2.0
Interfaz USB HOST3.0
2 canales de TYPE3.0
Interfaz UART
canales de puertos serie, compatible con la conexión de un puerto serie de control de flujo
Interfaz PWM
Salida PWM de 4 canales
Interfaz IIC
Salida IIC de 7 canales
Interfaz SPI
Salida SPI de 1 canal
Interfaz ADC
Salida ADC de 1 canal
Interfaz de cámara
Salida MIPI de 1 canal BT656/BT601,1 canal
Interfaz HDMI
Interfaz de salida de audio y vídeo HD y salida de audio y vídeo sincrónica
Características eléctricas
Voltaje de entrada principal de 3,3 V
3,3 V/4,3 A (se recomienda entrada de 3,3 V/5 A)
Voltaje de entrada sub3.3V
3,3 V/300 mA (no se puede mezclar con los 3,3 V principales)
Tensión de entrada RTC
2,5~3V/5uA
Tensión de salida
1,8 V (se puede utilizar para la fuente de alimentación de la placa base, cambia a 0 V en modo de suspensión)
Temperatura de funcionamiento
-10~70℃
Temperatura de almacenamiento
-10~80℃
Parámetros estructurales

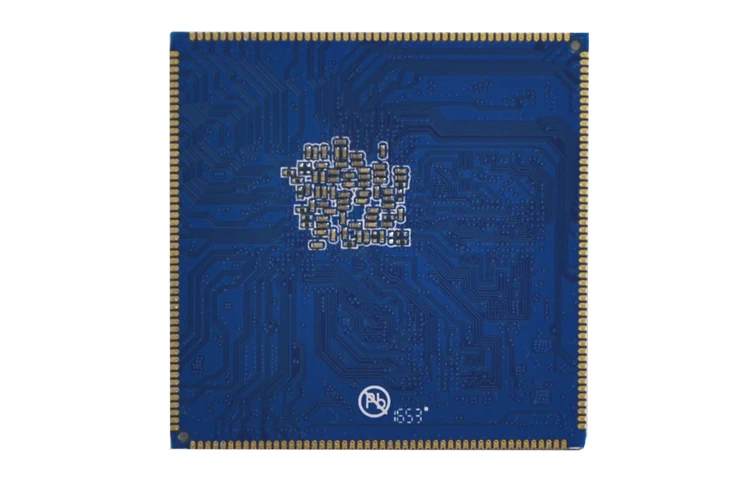

Apariencia
Patrón de orificio para sello
Tamaño de la placa central
55 mm * 55 mm * 3 mm
Espaciado entre pasadores
1,0 mm
Dimensiones de la almohadilla del pasador
1,25 mm * 0,7 mm
Número de pines
200 pines
Número de capas de tablero
10 capas

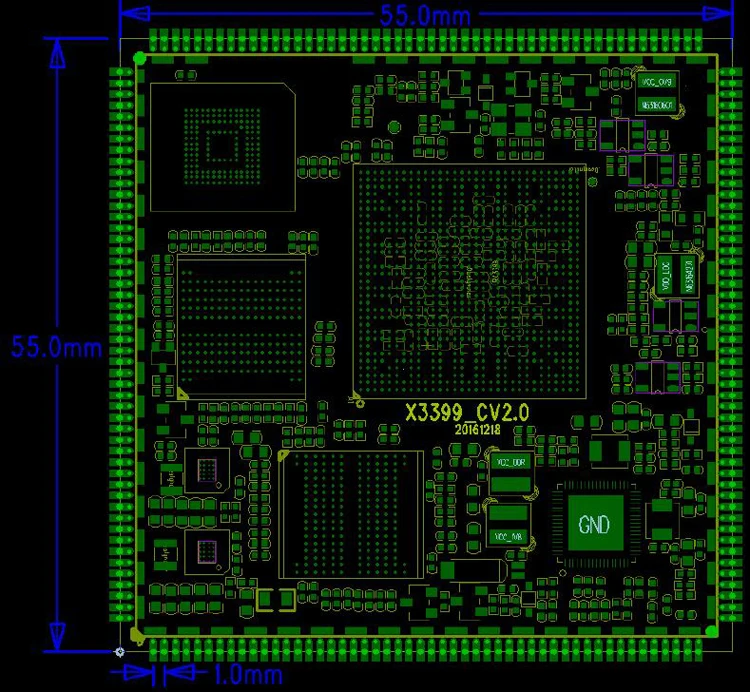

Diagrama de la estructura de la placa central
Definición de pines de la placa central
1
GPIO4_A3/
I2S1_SCLK
51
VCC3V3_SYS
101
TIPO0_RX2N
151
GPIO1_B3/
I2C4_SDA
2
GPIO4_A7/
I2S1_SDO0
52
VCC3V3_SYS
102
TIPO0_RX2P
152
GPIO0_A2/
RK3399_26M_OUT
3
GPIO4_A6/
I2S1_SDI0
53
TIÑO
103
TIPO0_TX2P
153
GPIO0_B4
4
GPIO4_A5/
I2S1_LRCK_TX
54
MIPI_TX1/RX1_D0N
104
TIPO0_TX2N
154
GPIO0_B5
5
GPIO4_A4/
I2S1_LRCK_RX
55
MIPI_TX1/RX1_D0P
105
TIPO0_DM
155
GPIO0_A6/
PWM3A
6
GPIO4_A1/
I2C1_SDA
56
MIPI_TX1/RX1_D1N
106
TIPO0_DP
156
GPIO1_C7
7
GPIO4_A2/
I2C1_SCL
57
MIPI_TX1/RX1_D1P
107
USB3_SSTXP
157
GPIO1_A4
8
GPIO4_A0/
I2S_CLK
58
MIPI_TX1/RX1_CLKN
108
USB3_SSTXN
158
GPIO1_A3
9
GPIO3_D0/
I2S0_SCLK
59
MIPI_TX1/RX1_CLKP
109
USB3_SSRXP
159
GPIO1_B5
10
GPIO3_D1/
I2S0_LRCK_RX
60
MIPI_TX1/RX1_D2N
110
USB3_SSRXN
160
GPIO1_A2
11
GPIO3_D2/
I2S0_LRCK_TX
61
MIPI_TX1/RX1_D2P
111
TYPEC0_U2VBUSDET
161
GPIO1_B0/
SPI1_TXD
12
GPIO3_D3/
I2S0_SDI0
62
MIPI_TX1/RX1_D3N
112
ADC_IN1
162
GPIO1_B2/
SPI1_CSn0
13
GPIO3_D4/
I2S0_SDI1
63
MIPI_TX1/RX1_D3P
113
ADC_IN0
163
GPIO1_B1/
SPI1_CLK
14
GPIO3_D7/
I2S0_SDO0
64
MIPI_RX0_D3N
114
USB3_DM
164
GPIO1_A7/
SPI1_RXD
15
GPIO3_D6/
I2S0_SDO1
65
MIPI_RX0_D3P
115
USB3_DP
165
GPIO1_C2/
SPI3_CSn0
16
GPIO3_D5/
I2S0_SDO2
66
MIPI_RX0_D2N
116
HOST0_DM
166
GPIO1_C4/
I2C8_SDA
17
GPIO4_D4
67
MIPI_RX0_D2P
117
HOST0_DP
167
GPIO1_D0
18
ADC_IN2
68
MIPI_RX0_CLKN
118
HOST1_DM
168
GPIO1_C6
19
GPIO2_C4/
SDIO0_D0/
SPI5_RXD
69
MIPI_RX0_CLKP
119
HOST1_DP
169
GPIO2_B3/
SPI2_CLK/CIF_CLKO
20
GPIO2_C5/
SDIO0_D1/
SPI5_TXD
70
MIPI_RX0_D1N
120
VCC1V8_S3
170
GPIO2_B0/
I2C7_SCL/
CIF_VSYNC
21
GPIO2_C6/
SDIO0_D2/
SPI5_CLK
71
MIPI_RX0_D1P
121
POWER_KEY
171
GPIO2_A7/
I2C7_SDA/
CIF_D7
22
GPIO2_C7/
SDIO0_D3/
SPI5_CSn0
72
MIPI_RX0_D0N
122
GPIO2_D2
172
GPIO2_A6/
CIF_D6
23
GPIO2_D0/
SDIO0_CMD
73
MIPI_RX0_D0P
123
GPIO0_A4
173
GPIO2_A5/
CIF_D5
24
GPIO2_D1/
SDIO0_CLK
74
MIPI_TX0_D3N
124
GPIO0_B2
174
GPIO2_A4/
CIF_D4
25
GPIO2_C3/
UART0_RTS
75
MIPI_TX0_D3P
125
GPIO0_B1
175
GPIO2_A3/
CIF_D3
26
GPIO2_C1/
UART0_TXD
76
MIPI_TX0_D2N
126
GPIO0_A3
176
GPIO2_A2/
CIF_D2
27
GPIO2_C2/
UART0_CTS
77
MIPI_TX0_D2P
127
GPIO4_B4/
SDMMC0_CLK
177
GPIO2_A1/
I2C2_SCL/
CIF_D1
28
GPIO2_C0/
UART0_RXD
78
MIPI_TX0_CLKN
128
GPIO4_B3/
SDMMC0_D3
178
GPIO2_A0/
I2C2_SDA/
CIF_D0
29
PMU_RESET
79
MIPI_TX0_CLKP
129
GPIO4_B2/
SDMMC0_D2
179
GPIO2_B4/
SPI2_CSn0
30
GPIO4_D6
80
MIPI_TX0_D1N
130
GPIO4_B1/
SDMMC0_D1
180
GPIO2_B1/
I2C6_SDA/
CIF_HREF
31
GPIO4_D1
81
MIPI_TX0_D1P
131
GPIO4_B0/
SDMMC0_D0
181
GPIO2_B2/
I2C6_SCL/
CIF_CLKI
32
GPIO4_D3
82
MIPI_TX0_D0N
132
GPIO4_B5/
SDMMC0_CMD
182
TIÑO
33
GPIO4_C6/
PWM1_d
83
MIPI_TX0_D0P
133
GPIO0_A7/
SDMMC0_DET
183
GPIO3_B6/
MAC_RXCLK/
UART3_RX
34
PMIC_EXT_EN
84
TIÑO
134
GPIO0_A1
184
GPIO3_B3/
MAC_MCLK/
I2C5_SCL
35
RTC_CLKO_WIFI
85
HDMI_TXCN
135
EDP_TX3P
185
GPIO3_B0/
MAC_MCC/
SPI0_CSn1
36
Cámara_RST_L
86
HDMI_TXCP
136
EDP_TX3N
186
GPIO3_A3/MAC_RXD3/
SPI4_CSn0
37
VCC_RTC
87
HDMI_TX0N
137
EDP_TX2P
187
GPIO3_A2/
MAC_RXD2/
SPI4_CLK
38
GPIO4_C2/
PWM0
88
HDMI_TX0P
138
EDP_TX2N
188
GPIO3_A7/
MAC_RXD1/
SPI0_CSn0
39
GPIO2_D4
89
HDMI_TX1N
139
EDP_TX1P
189
GPIO3_A6/
MAC_RXD0/
SPI0_CLK
40
GPIO4_D2
90
HDMI_TX1P
140
EDP_TX1N
190
GPIO3_C0/
MAC_COL/
UART3_CTSn/
SPDIF_TX
41
GPIO4_D5
91
HDMI_TX2N
141
EDP_TX0P
191
GPIO3_C1/
MAC_TXCLK/
UART3_RTSn
42
VCC3V3_S5
92
HDMI_TX2P
142
EDP_TX0N
192
GPIO3_B2/
MAC_RXER/
I2C5_SDA
43
GPIO4_C5/
SPDIF_TX
93
TYPEC0_SBU1_DC
143
EDPAUXP
193
GPIO3_B7/
MAC_CRS/
UART3_TX
44
GPIO4_C3/UART2DBG_RX
94
TIPOEC0_SBU2_DC
144
EDPAUXN
194
GPIO3_A4/
MAC_TXD0
SPI0_TXD
45
GPIO4_C4/
UART2DBG_TX
95
TIPOEC0_SBU2
145
GPIO4_D0
195
GPIO3_A5/
MAC_TXD1/
SPI0_TXD
46
GPIO4_C0/
I2C3_SDA/
UART2_RX
96
TYPEC0_SBU1
146
GPIO0_B3
196
GPIO3_A0/
MAC_TXD2/
SPI4_RXD
47
GPIO4_C1/
I2C3_SCL/
UART2_TX
97
TIPO0_RX1N
147
GPIO0_B0
197
GPIO3_A1/
MAC_TXD3/
SPI4_TXD
48
GPIO4_C7/
HDMI_CEC
98
TIPO0_RX1P
148
GPIO1_A1
198
GPIO3_B4/
MAC_TXEN/
UART1_RX
49
HDMI_HPD
99
TIPO0_TX1P
149
GPIO1_A0
199
GPIO3_B5/
MAC_MDIO/
UART1_TX
50
VCC_CHAREG_EN
100
TIPO0_TX1N
150
GPIO1_B4/
I2C4_SCL
200
GPIO3_B1/MAC_RXDV
