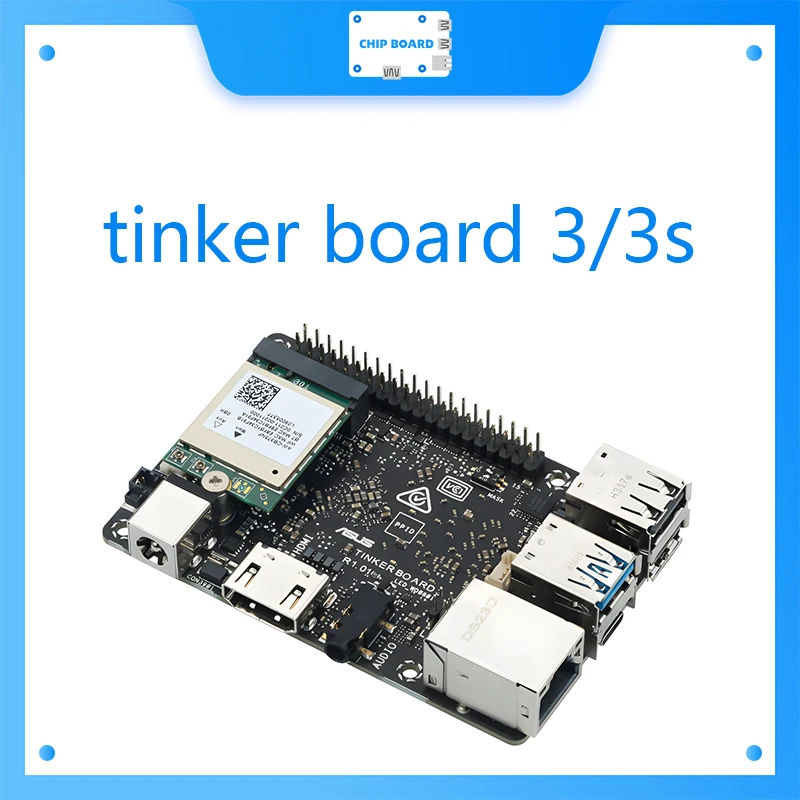

Placa Tinker 3/3s placa base Android Rockchip Micro RK3566 placa de desarrollo

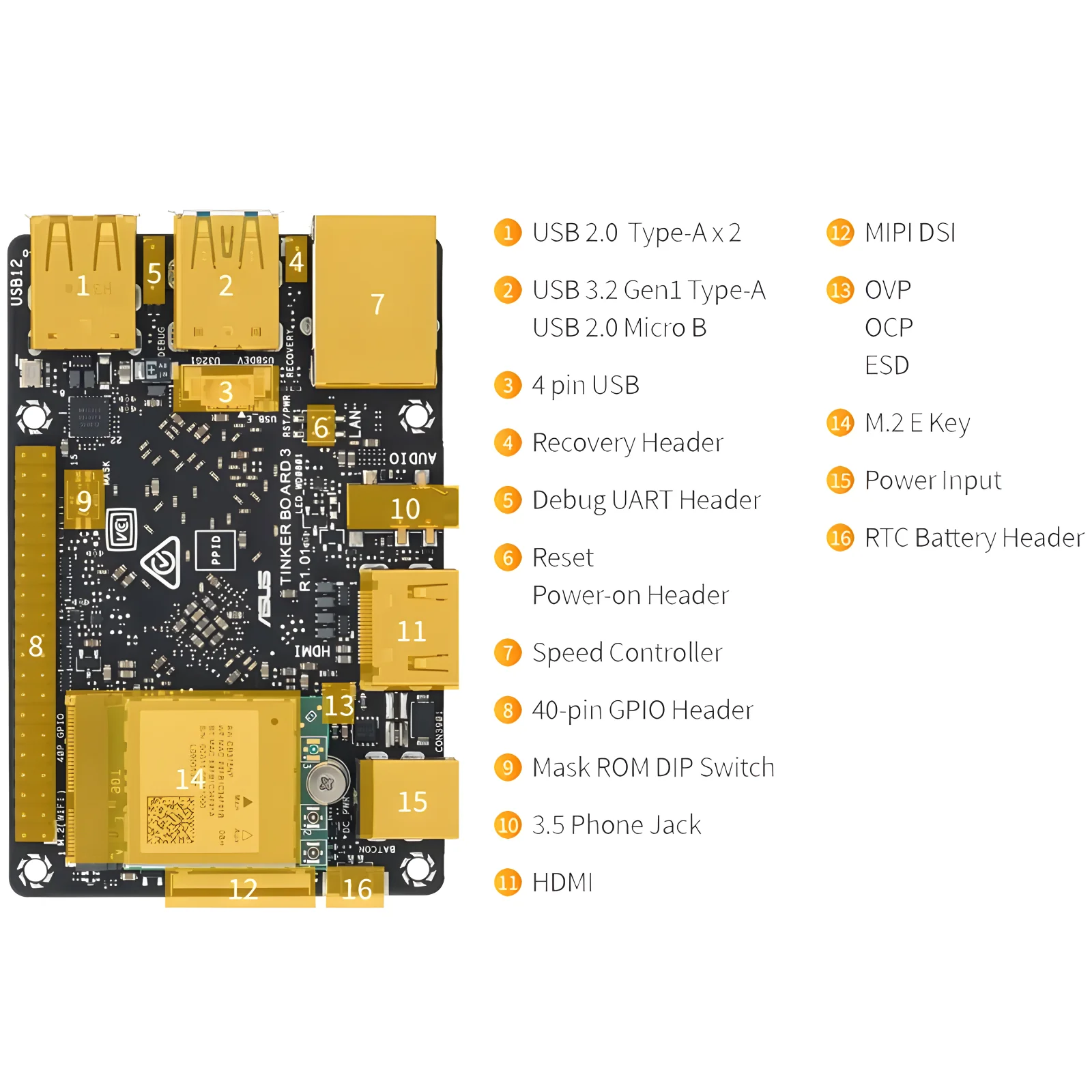

Especificaciones del Tinker Board 3:

• SoC – Rockchip

  • CPU: procesador Cortex-A55 de cuatro núcleos hasta 1,8/2,0 GHz

  • GPU – con GPU Arm Mali-G52

  • NPU: acelerador de IA TOPS 0,8

  • VPU

    • Decodificador de vídeo 4Kp60 H.265/H.264/VP9

    • Codificador de vídeo 1080p60 H.264/H.265

• Memoria del sistema: 2 GB o 4 GB LPDDR4x

• Almacenamiento

  • Modelo Tinker Board 3S: flash eMMC de 16 GB

  • Ranura para tarjeta MicroSD (tipo push and pull)

• Salida de vídeo

  • HDMI 2.0 hasta 4Kp60

  • Conector MIPI DSI de 22 pines y 4 carriles hasta 1080p60

• Audio: conector de audio estéreo de 3,5 mm con soporte para micrófono y audio digital vía HDMI

• Conexión en red

  • Puerto Gigabit Ethernet RJ45 a través de Realtek RTL8211F PHY

  • Dual WiFi 5 de 2,4 GHz/5 GHz (802.11 a/b/g/n/ac) 2T2R y Bluetooth 5.0 con 2 conectores de antena IPEX MHF4

• USB

  • 1x puerto host USB 3.0

  • 2x puertos host USB 2.0

  • Puerto USB 2.0 OTG micro USB solo para dispositivo

  • Oblea USB 2.0 de 4 pines

• Expansión

  • Conector compatible con Raspberry Pi de 40 pines con hasta 28 pines GPIO, 2x I2C, 2x SPI, 3x UART, 11x PWM, PCM/I2S, SPDIF Tx, receptor IR, 5V, 3,3V y GND

  • Conector M.2 E-Key (PCIe 2.0 x1 y USB 2.0) para WiFi/Bluetooth (ver más abajo) o un módulo Google Coral Edge TPU

• Disco

  • Encabezado de recuperación

  • Encabezado de encendido

  • Depurar encabezado UART

  • Cabecera de ventilador CC

  • ISL1208 RTC y encabezado de batería

  • Interruptor DIP Maskrom

• Fuente de alimentación – 12 a 19 V CC a través de un conector de cañón de alimentación de 5,5/2,5 mm

• Dimensiones – 85 x 56 mm

• Rango de temperatura – Funcionamiento: 0 a +60°C; almacenamiento: -40 a +85°C

• Humedad – 10 a 85%, sin condensación
