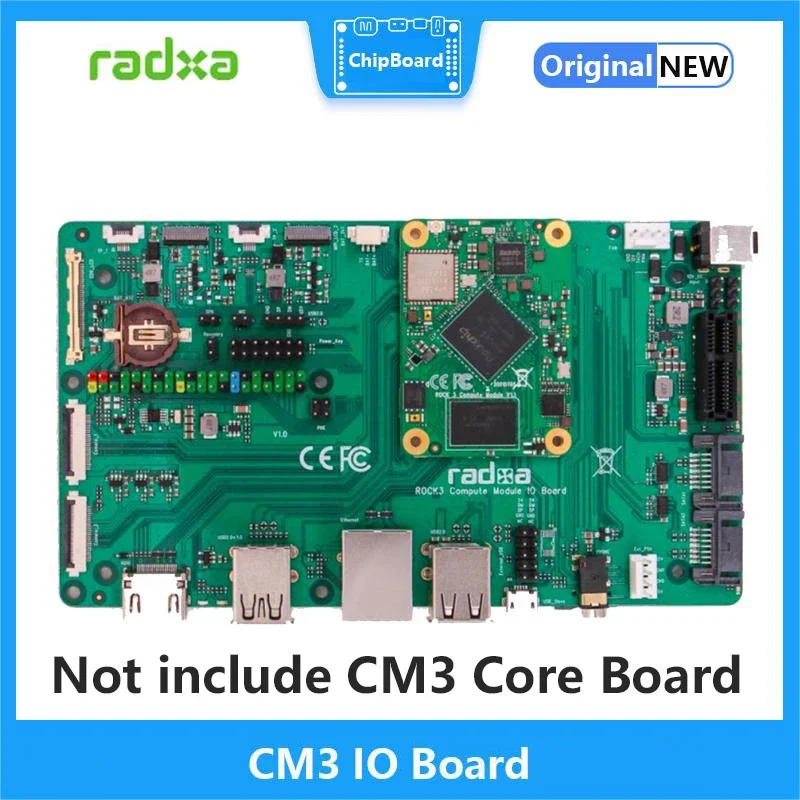

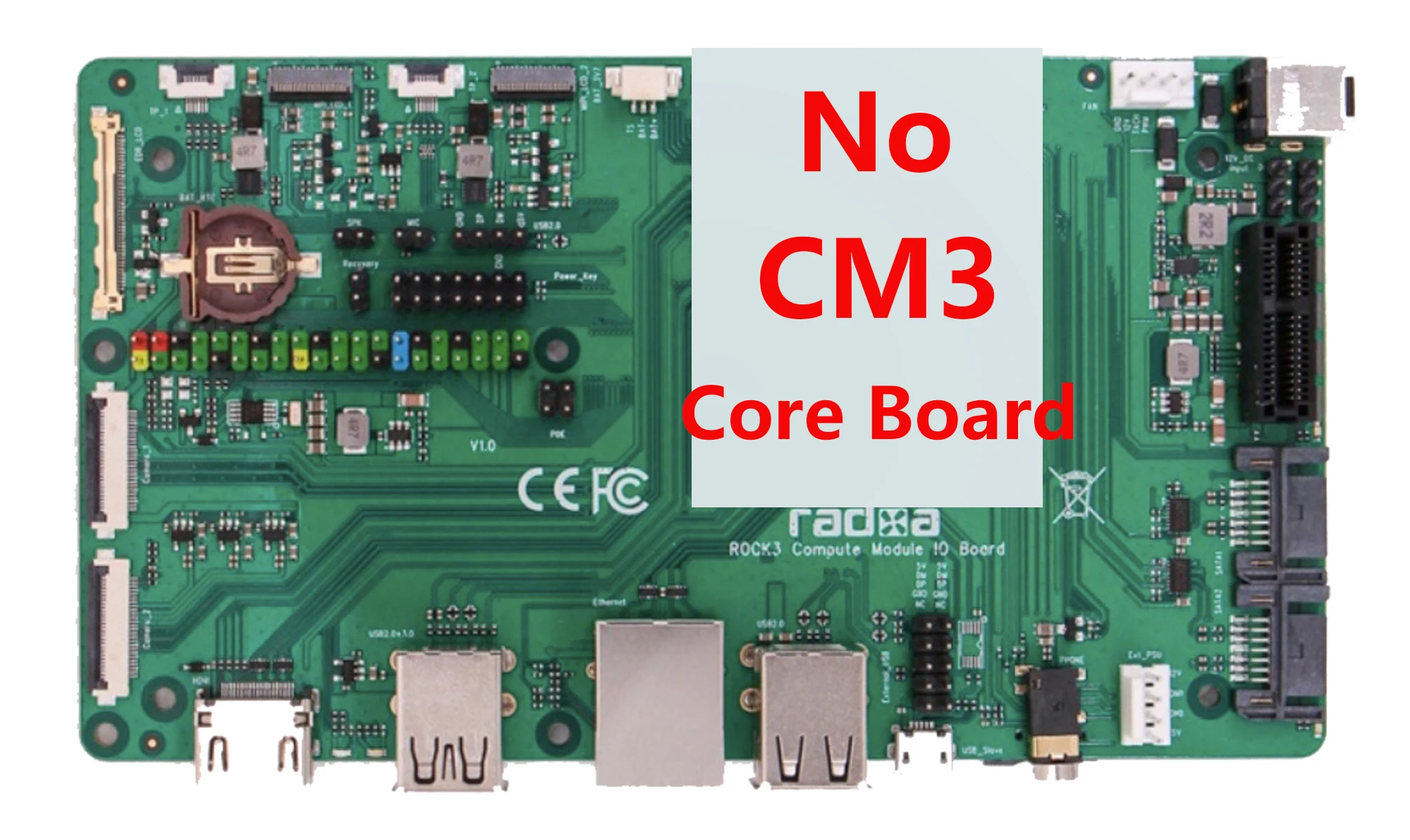

Placa RADXA CM3 IO sin placa central

• Placa IO: placa posterior IO separada sin placa central

• Wifi Bluetooth: sin

• EMMC: Ninguno

• RAM: 0G

-https://wiki.radxa.com/File:Radxa_cm3_io_board.jpg

-https://wiki.radxa.com/Rock3/CM3

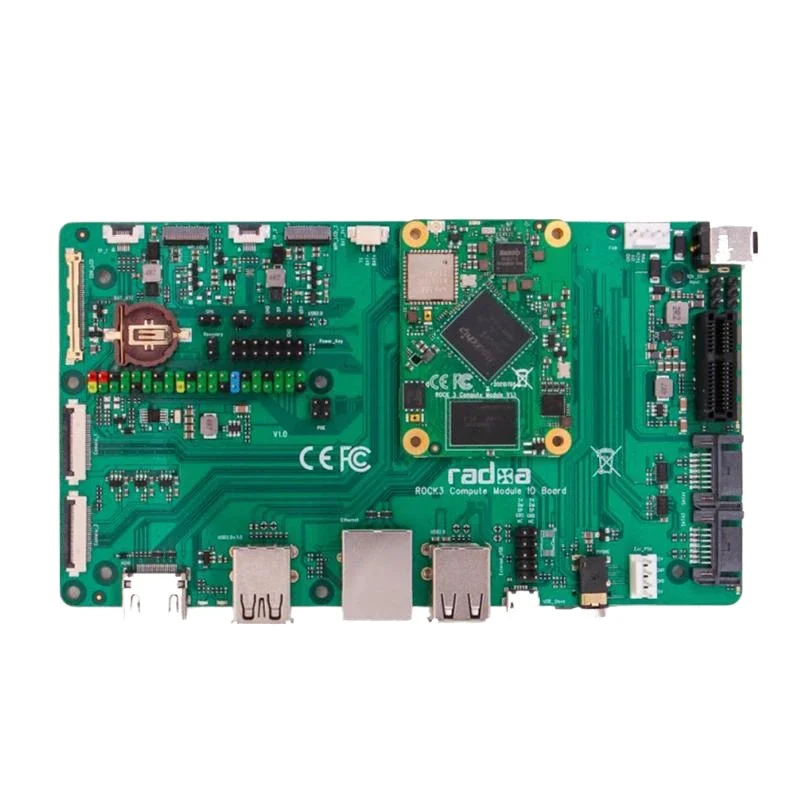

La placa Radxa CM3 IO es una placa de aplicación para el módulo de cómputo ROCK3 (CM3)

Alimentada por el módulo CM3: la placa Radxa CM3 IO permite el acceso al conjunto completo de funciones que proporciona este módulo informático.(alternativa también a través de Raspberry Pi CM4 con características limitadas)

Características:

-Diseñado para Radxa CM3, compatible con Raspberry Pi CM4

-Diseño medio mini-ITX (170*85 mm), compatible con la carcasa ATX estándar

-Múltiples interfaces de pantalla, HDMI, 2x MIPI DSI, eDP, funcionamiento con pantalla dual

-1 ranura para tarjeta PCIe, posible montaje en caja ATX

-Hasta 2x SATA (uno compartido con USB3.0, otro compartido con PCIe 2.0)

-Soporte Ubuntu/Debian y Android

Detalles técnicos:

CM admitidos

RADXA CM3 todas las variantes

Raspberry Pi CM4 con funciones limitadas

Conectividad

-5 x puerto USB 2.0 (dos cabezales USB2 internos, tres conectores tipo A)
-1 x puerto USB 3.0 (5 Gbps, conector tipo A)
-1x USB 2.0 OTG (conector Micro USB)
-1 x PCIe 1 vía Host, Gen 2 (5 Gbps, conector PCIe x1)
-2 x conector SATA 7P, uno compartido con USB 3, otro compartido con PCIe
-1x conector de tarjeta microSD
-40 x encabezado de pin GPIO

Conexión en red

-1x Gigabit Ethernet RJ45 con soporte PoE

Vídeo

-1x HDMI hasta 4K x 2K@60HZ

-1x soporte eDP 4K x 2K@60HZ

-2x MIPI DSI 4 carriles hasta 1920 x 1080 @ 60 HZ, compatible con pantalla dual

-Entrada doble MIPI CSI

Audio

-Conector para auriculares de 3,5 mm con soporte para micrófono

Otro

-Conector de batería de león

-Conector de batería RTC

-Conector de ventilador

Potencia

-CC 12 V 2,5/5,5 mm.

-o fuente de alimentación 4P ATX con conector de alimentación de disquete

Dimensión

-160 mm × 90 m
