DETALLES DEL PRODUCTO
Características
Placa portadora NVIDIA Jetson:Compatible con NVIDIA JetsonOr dentro™ NX/NanoMódulo
Conectividad versátil:Ofrezca 1x Gigabit Ethernet para redes, 2x USB 3.0 tipo A, 1x USB 3.0 0,5 mm paso 20P ZIF y 1x USB 2.0 Micro-AB para transferencia de datos
Periféricos avanzados compatibles:Ensamble 1 conector de cámara CSI de 15 pines, 1 pantalla HDMI, 1 ventilador, 1 RTC, 1 llave PCIe M.2 E y1x interfaz M.2 Key M para almacenamiento y expansión flexibles
Amplia gama de voltajes de entrada:Desde 9-20 V CC con entrada a 7 A, lo que proporciona flexibilidad en las opciones de fuente de alimentación
Compacto y duradero durante el funcionamiento:Diseño en tamaño pequeño de 87 mm * 52 mm * 26 mm para ahorrar espacio de operación y mantener la funciónen el rango de temperatura desde -25°C a65℃
Descripción
A603 Jetson Carrier Board presenta capacidad de red que está equipada con un puerto Gigabit Ethernet (10/100/1000) para una rápida velocidad de transferencia de datos.También viene con dos puertos USB 3.0 tipo A, un ZIF 20P de paso USB 3.0 de 0,5 mm y un Micro-AB USB 2.0 para opciones de conectividad versátiles.
Esta placa de extensión es compatible con NVIDIA Jetson.Or dentro™ NX/NanoMódulo, permitiendo múltiples periféricos.Puede permitir a los usuarios capturar y mostrar contenido de vídeo de alta calidad con el conector de cámara CSI de 15 pines y el puerto HDMI.
Puede ampliar el almacenamiento y la conectividad inalámbrica con las interfaces M.2 KEY M y PCIE M.2 Key E integradas.También incluye un conector de VENTILADOR (5 V PWM) para fines de refrigeración y un conector RTC para una hora confiable.
La placa admite un amplio rango de entrada de 9-20 V CC y ha sido diseñada en un tamaño pequeño de 87 mm * 52 mm * 26 mm, lo que la hace flexible y fácil de integrar en una variedad de aplicaciones, ahorrando espacio.
Mantiene el funcionamiento en el rango de temperatura de -25°C a65℃, que ofrece una construcción mecánica robusta.
Aplicación
Robots caseros
UAV
Barcos no tripulados
Robótica y drones
Sistemas de control y automatización industrial
Letrero digital y reproductores multimedia
IoT (Internet de las cosas) y sistemas integrados
Proyectos de educación y creación de prototipos
Especificación
Nombre del producto
A603
Compatible con módulo Jetson
Or dentro™ NX/Nano
Conexión en red
1x GigabitEthernet (10/100/1000)
USB
2x USB 3.0 tipo A (USB 2.0 integrado)
1x USB 3.0 0,5 mm paso 20P ZIF
1x USB 2.0 Micro-AB
Cámara
1xCámara CSI de 15 pines conectada
Pantalla
1 HDMI
ventilador
1 conector de VENTILADOR (5 V PWM)
LLAVE M.2 M
1x interfaz M.2 KEY M 2242
M.2 Llave E
1xM.2 Llave EPCIE 2230
Puerto multifuncional
1 * encabezado de 40 pines (2 * I2C, 1 * UART, 1 * I2S, 2 * SPI),
1 * encabezado de 14 pines (1 * UART, 1 * CAN)
RTC
1 x enchufe RTC (conector de batería de litio recargable de 3 V)
Potencia
entrada amplia 9-20 V CC
Entrada a 7A
Adaptador de corriente
Conector CC 19 V 4,74 A (conector de barril 5,5/2,5 mm)
Mecánico
(Largo x ancho) 87 x 52 (mm)
Temperatura de funcionamiento
-25℃~65℃
Descripción general del hardware

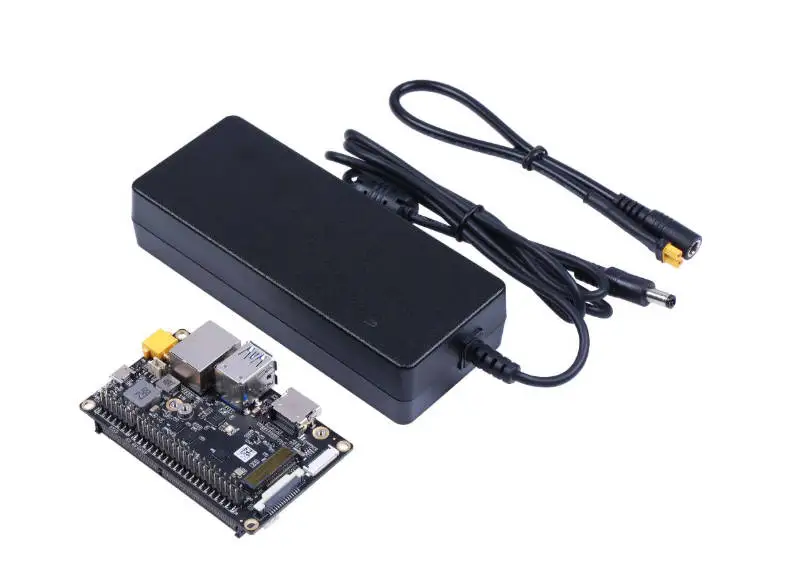

Lista de piezas
Tablero portador A603 JetsonOr dentro™ NX/Nano
1
Adaptador de corriente 19 V/4,74 A (conector de barril 5,5/2,5 mm) (cable de alimentación no incluido)
1
