Descripción

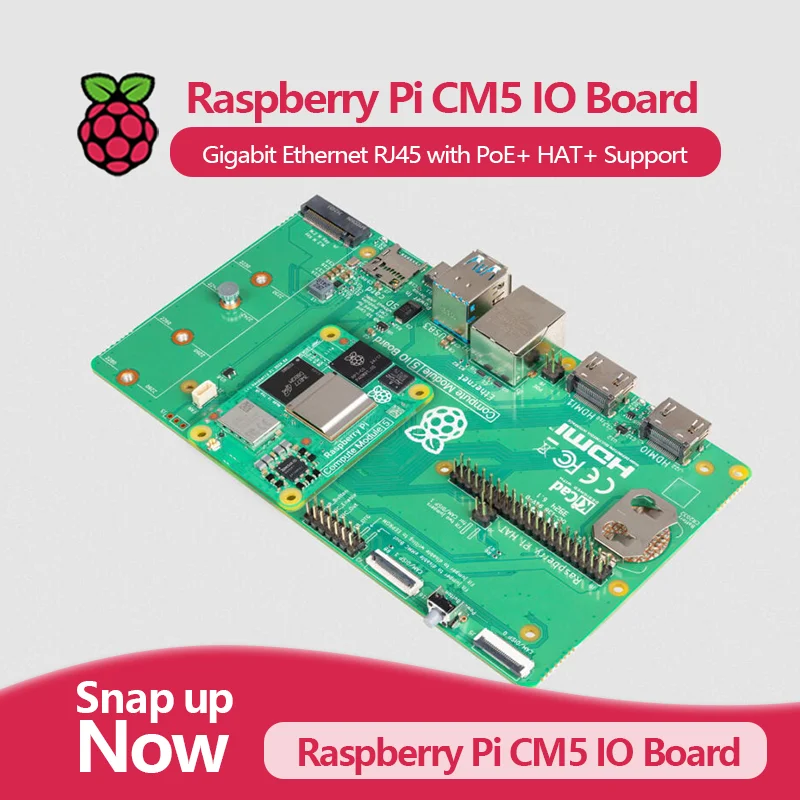

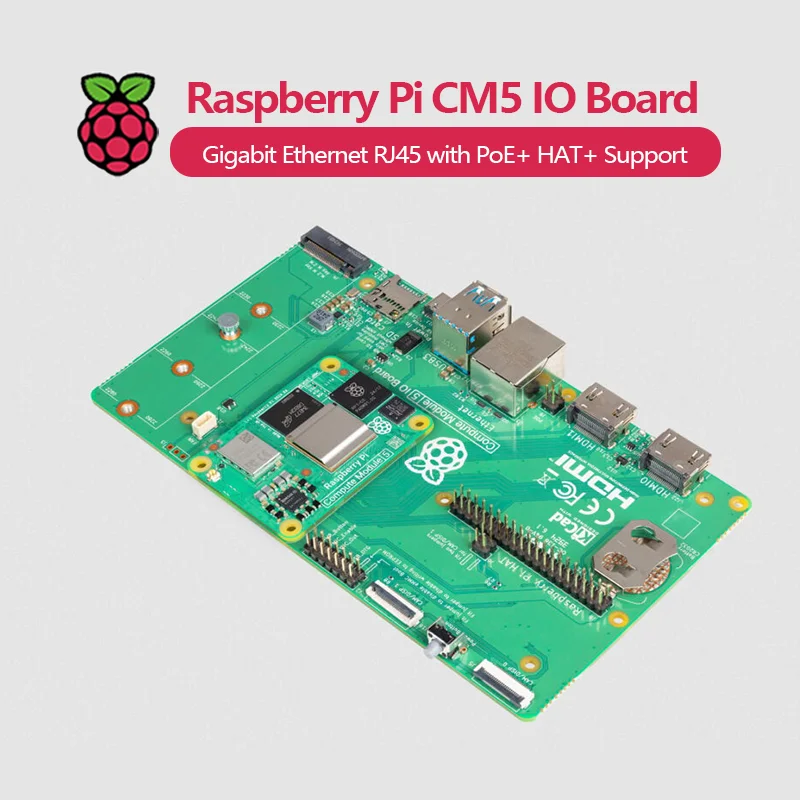

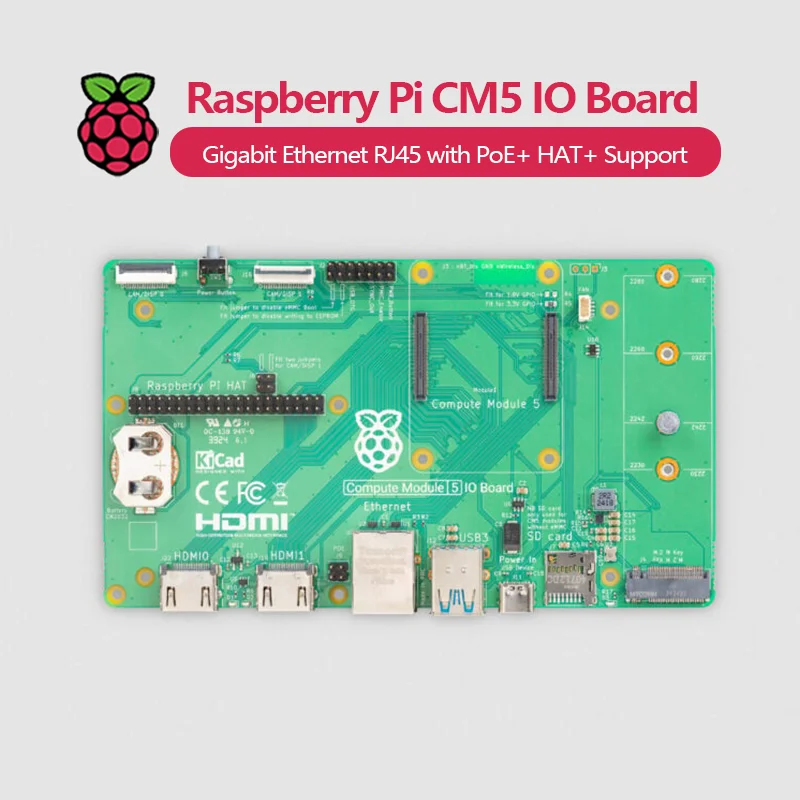

La placa IO Raspberry Pi Compute Module 5 proporciona un punto de partida para aquellos que desean integrar Raspberry Pi Compute Module 5 en productos, al mismo tiempo que sirve como factor de forma alternativo de Raspberry Pi para aplicaciones industriales.Rompe el conjunto completo de interfaces periféricas proporcionadas por Compute Module 5 con los conectores estándar utilizados por Raspberry Pi 5 (con HDMI de tamaño completo en lugar de micro-HDMI), lo que permite a los ingenieros de diseño aprovechar al máximo el procesamiento y la interfaz. capacidades de nuestro producto modular insignia.
Especificación
Factor de forma de 160 mm × 90 mm
Conector GPIO estándar de 40 pines
Gigabit Ethernet RJ45 con soporte PoE+ HAT+
2 × tomas USB 3
Zócalo para tarjeta microSD para módulos CM5 Lite
Zócalo PCIe de llave M.2 M
Conector de ventilador de 4 pines
2 × conectores MIPI DSI/CSI-2 FPC (cable de 22 pines y 0,5 mm)
Conector Raspberry Pi HAT+
Toma de batería RTC
2 × conectores HDMI 2.0 de tamaño completo
Fuente de alimentación externa USB-C de +5 V
Botón de encendido para activar y apagar el módulo de cómputo 5
Documentos
Cumplimiento
La placa IO Raspberry Pi Compute Module 5 se ha sometido a extensas pruebas de cumplimiento y cumple con varias normas regionales e internacionales.
Ver y descargar .
Si necesita más información sobre cumplimiento, póngase en contacto con nosotros.
