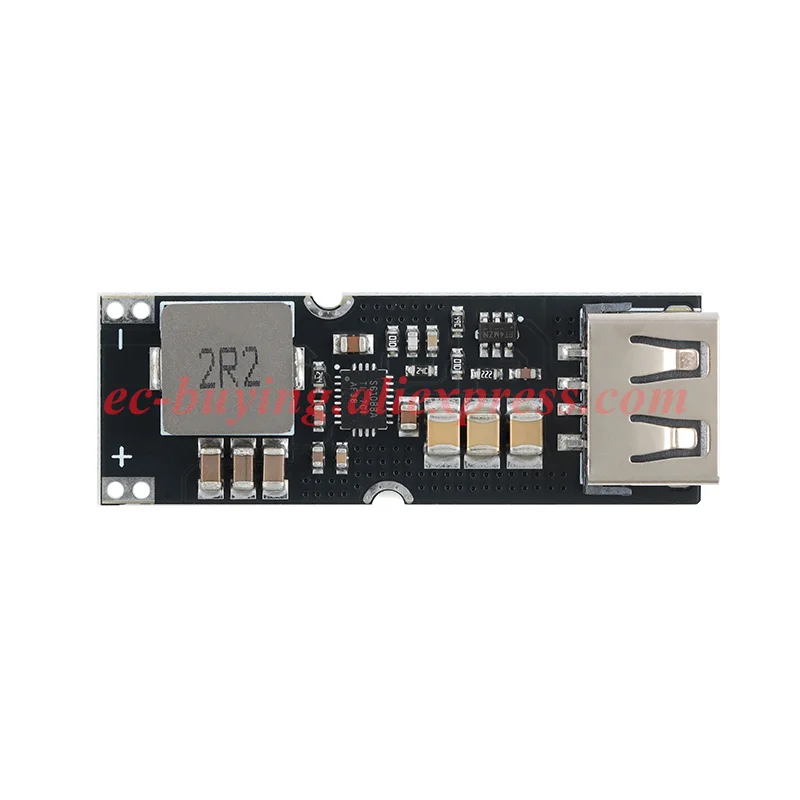

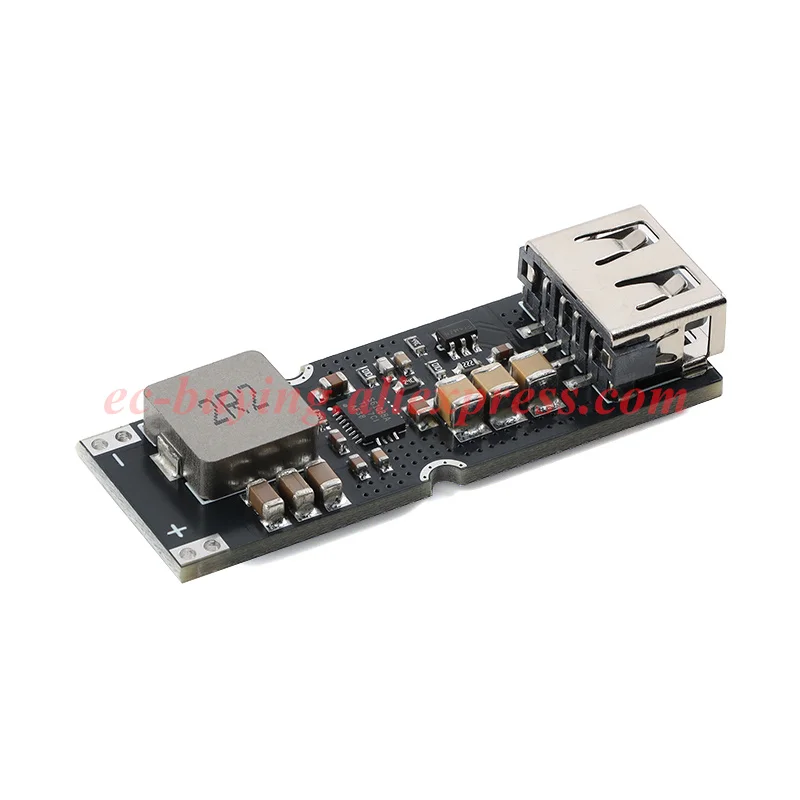

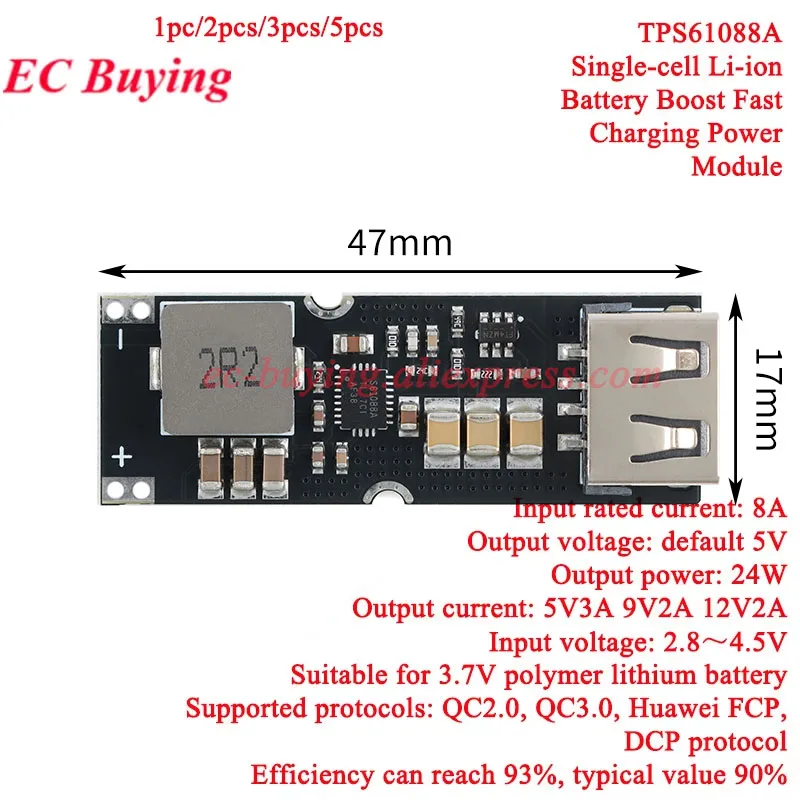

Nombre: Módulo fuente de carga rápida de refuerzo de batería de litio de una sola celda
Chip de control principal: TPS61088A
Chip de identificación: FP6601Q
Voltaje de entrada: 2,8 ~ 4,5 V, muy adecuado para batería de polímero de litio de 3,7 V
Voltaje de salida: El valor predeterminado es 5 V, lo que activa una carga rápida después de 4,5 V ~ 12 V según el protocolo.
Corriente nominal de entrada: 8A
Corriente de salida: 5V3A, 9V2A, 12V2A. La corriente de salida es adaptable.
Potencia de salida: hasta 24W.
Acuerdo de soporte: QC2.0, QC3.0, Hua//wei FCP, acuerdo DCP
La eficiencia es de hasta el 93%, con un valor típico del 90%.

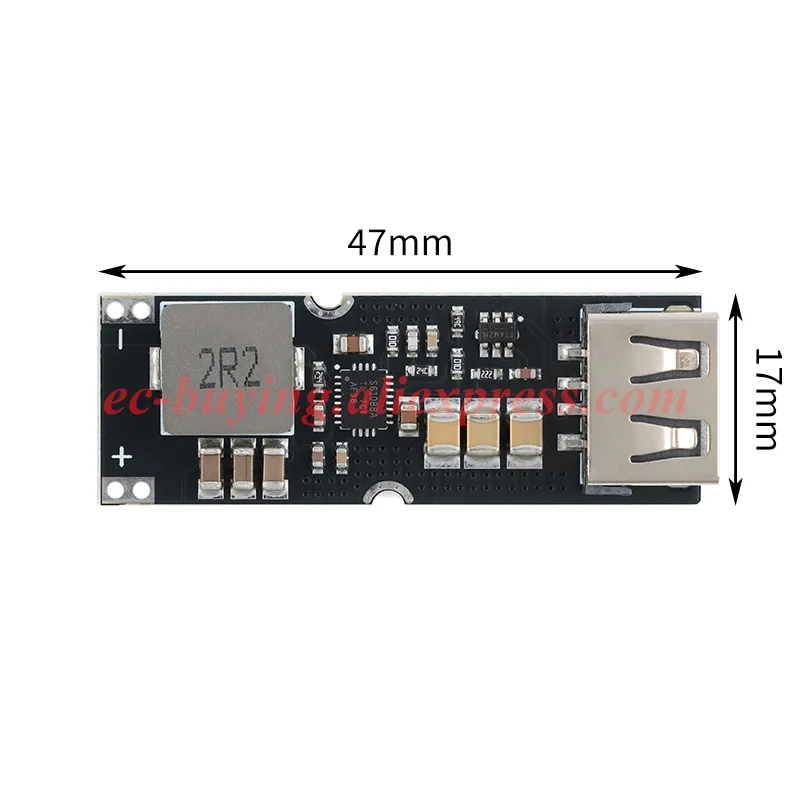

Tamaño del módulo: 47,5 (largo) * 16,5 (ancho) * 8 (alto) mm (incluido USB)
Peso neto del módulo: alrededor de 7 gramos
El chip FP6601Q integra el protocolo de carga rápida HiSilicon y Qualcomm QC2.0/3.Protocolo de carga rápida de interfaz 0USB, que puede cargar rápidamente dispositivos que admitan FCP y QC2.0/3.0 protocolos.Además de admitir el USB BC1.Estándar 2, también es compatible con dispositivos PARA Apple y Samsung.El chip puede detectar automáticamente si el dispositivo conectado actualmente es un control de calidad2.0/3.Dispositivo 0 o FCP para ajustar automáticamente el voltaje.
característica del producto:
1.Admite protocolo de salida de corriente y voltaje FCP.
2.Admite salida de voltaje Qualcomm QC2.0/3,0 clase A de 5 V, 9 V, 12 V.
3.Reconoce automáticamente el protocolo de carga rápida FCP y QC2.0/3.0.
4.Apoyar el equipo de protocolo de la empresa de telecomunicaciones china YD/T 1591.
El TPS61088 es un convertidor elevador totalmente integrado de alta densidad de potencia con un interruptor de alimentación de 11 mΩ y un interruptor rectificador de 13 mΩ que proporciona una solución eficiente y de factor de forma pequeño para sistemas portátiles.Con un amplio rango de voltaje de entrada de 2.De 7 V a 12 V, el TPS61088 admite aplicaciones con baterías de iones de litio de una o dos celdas.El dispositivo presenta una capacidad de corriente de conmutación de 10 A y es capaz de ofrecer voltajes de salida de hasta 12.6V.
El TPS61088 utiliza una topología adaptativa de control de corriente máxima fuera de tiempo constante para regular el voltaje de salida.El TPS61088 funciona en modo PWM en condiciones de carga media a pesada.En condiciones de carga ligera, el dispositivo puede seleccionar uno de los dos modos de funcionamiento siguientes a través del pin MODE.Uno es un modo PFM que aumenta la eficiencia;el otro es un modo PWM forzado que evita problemas de aplicación debido a la baja frecuencia de conmutación.La frecuencia de conmutación en modo PWM se puede ajustar de 200 kHz a 2.2MHz con una resistencia externa.El TPS61088 también implementa una función de arranque suave programable y un límite de corriente máxima de conmutación ajustable.Además, el dispositivo está disponible con 13.Protección contra sobretensión de salida de 2 V, protección contra sobrecorriente ciclo por ciclo y protección de apagado térmico.
El TPS61088 está disponible en un paquete VQFN de 20 pines de 4,50 mm × 3,50 mm.
Introducción de la aplicación del producto:
Este módulo se puede aplicar a una batería de litio de una sola celda a una salida de 5 V-12 V para la carga general de productos digitales, como teléfonos móviles, Ipad, MP3, PSP, etc. Se puede utilizar como fuente de energía móvil de salida de alta corriente únicamente conectando la batería. También es posible suministrar energía al producto de 5-12 V configurando el voltaje de salida.
