Reloj de matriz de puntos WiFi con segundo tiempo de red ESP32, sincronización automática de audio, medidor de nivel y espectro de música, pantalla LED, decoración de escritorio y hogar inteligente

Reloj de matriz de puntos WiFi| Tiempo de red ESP32| Medidor de nivel y espectro musical| Control de sonido/por cable

Consulta el vídeo publicitario antes de comprar.

Notas de instalación

• Quitar películas protectoras: Tanto el panel acrílico como la pantalla tienen capas protectoras; retírelo antes de usar.

• Conexión de audio: Utilice un cable de 3,5 mm para la entrada de línea desde la fuente de audio

• Rango de WiFi: Garantice una conexión WiFi estable de 2,4 GHz para sincronización de la hora

Descripción del producto

Características clave

• Doble cronometraje: Sincronización de red WiFi + precisión RTC fuera de línea

• Visualización de audio: Modos de analizador de espectro y medidor de nivel

• Control flexible: Entrada de audio activada por sonido o por cable

• Múltiples efectos de visualización: 3 animaciones de transición digital

• Programación automática: Cambio automático entre visualización de hora/fecha/semana

• Baja potencia: Consumo de 0,8 W a través de Type-C 5V

Especificaciones técnicas

• Microcontrolador: Procesador de doble núcleo ESP32

• Pantalla: LED de matriz de puntos 8×32 (o configuración similar)

• Fuente de tiempo:

  • Protocolo de tiempo de red (WiFi)

  • RTC de precisión incorporado para operación fuera de línea

• Entrada de audio:

  • Micrófono incorporado para activación del sonido

  • Entrada de línea de 3,5 mm para conexión por cable

• Fuente de alimentación: 5 V CC a través del tipo C (0,8 W típico)

• Dimensiones: 146×41×21mm

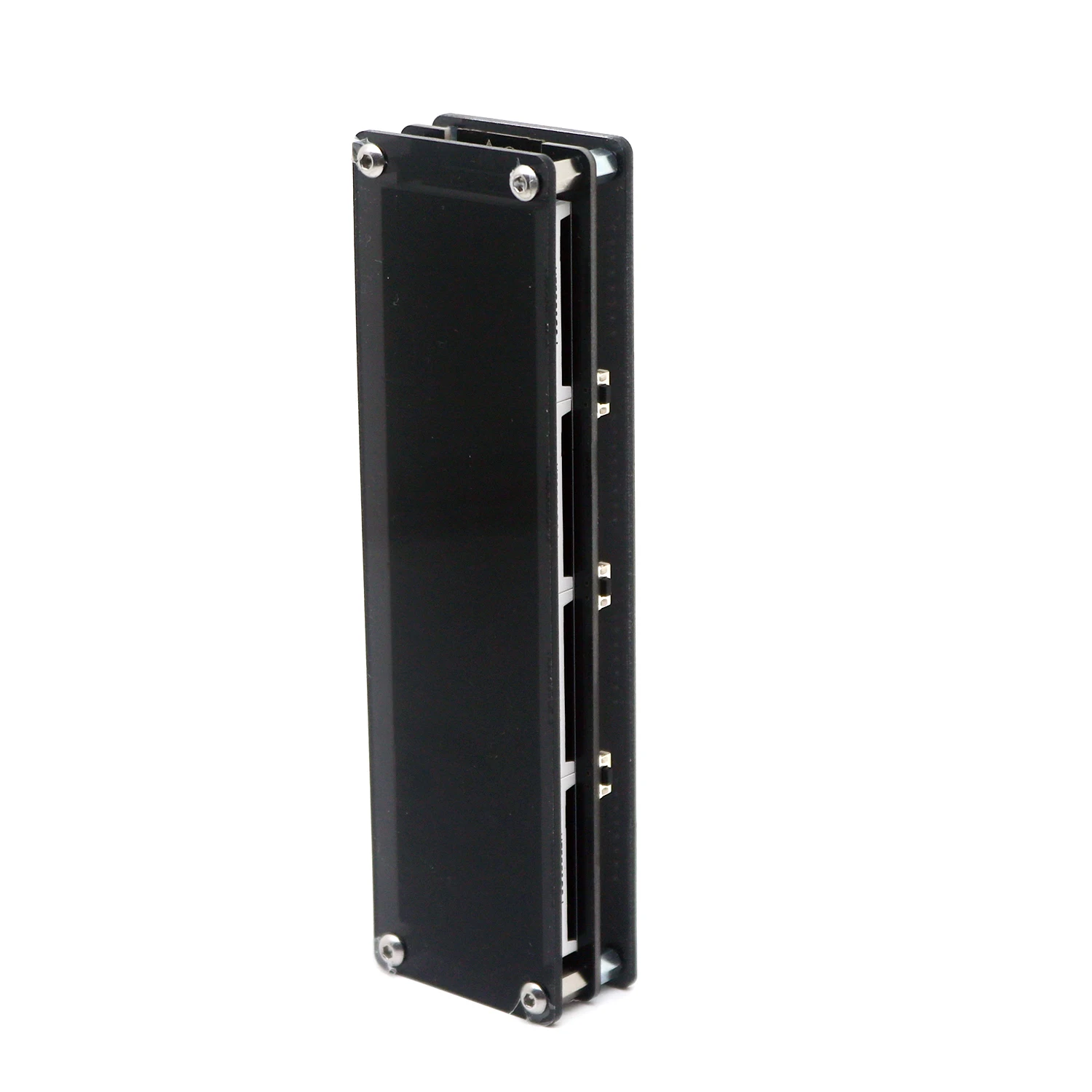

• Construcción: Panel acrílico con películas protectoras

Procedimiento de configuración de red

1. Potencia inicial: Conecte el cable de alimentación tipo C

2. Conexión WiFi:

   • Conéctese a la red "EF3_3208_XXXX" (único por dispositivo)

   • Abra el navegador y navegue hacia:192.168.4.1

3. Configuración:

   • Ingrese su SSID y contraseña de red WiFi

   • Haga clic en confirmar para comenzar la configuración

   • Espere la confirmación de la visualización de la dirección IP

4. Zona horaria: Establecer la zona horaria local adecuada

Funciones de los botones

Botón S3:

• Modo de visualización del reloj:

  • Pulsación larga: Ciclo por las posiciones de ajuste:
    Horas → Minutos → Segundos → Año → Mes → Día → 12/24H → Brillo → Cambio automático

  • Pulsación corta: Recorrido 3 efectos digitales (hacia arriba, hacia la izquierda, normal)

• Modo de visualización de audio:

  • Pulsación corta: Alternar entre entrada de sonido/por cable

Botón S2:

• Modo de visualización de audio:

  • Pulsación corta: Cambiar entre los modos espectro/medidor de nivel

• Modo de ajuste de reloj:

  • Aumentar el valor del parámetro seleccionado

Botón S1:

• Pulsación larga: Ciclo entre nivel → Espectro → Modos de visualización del reloj

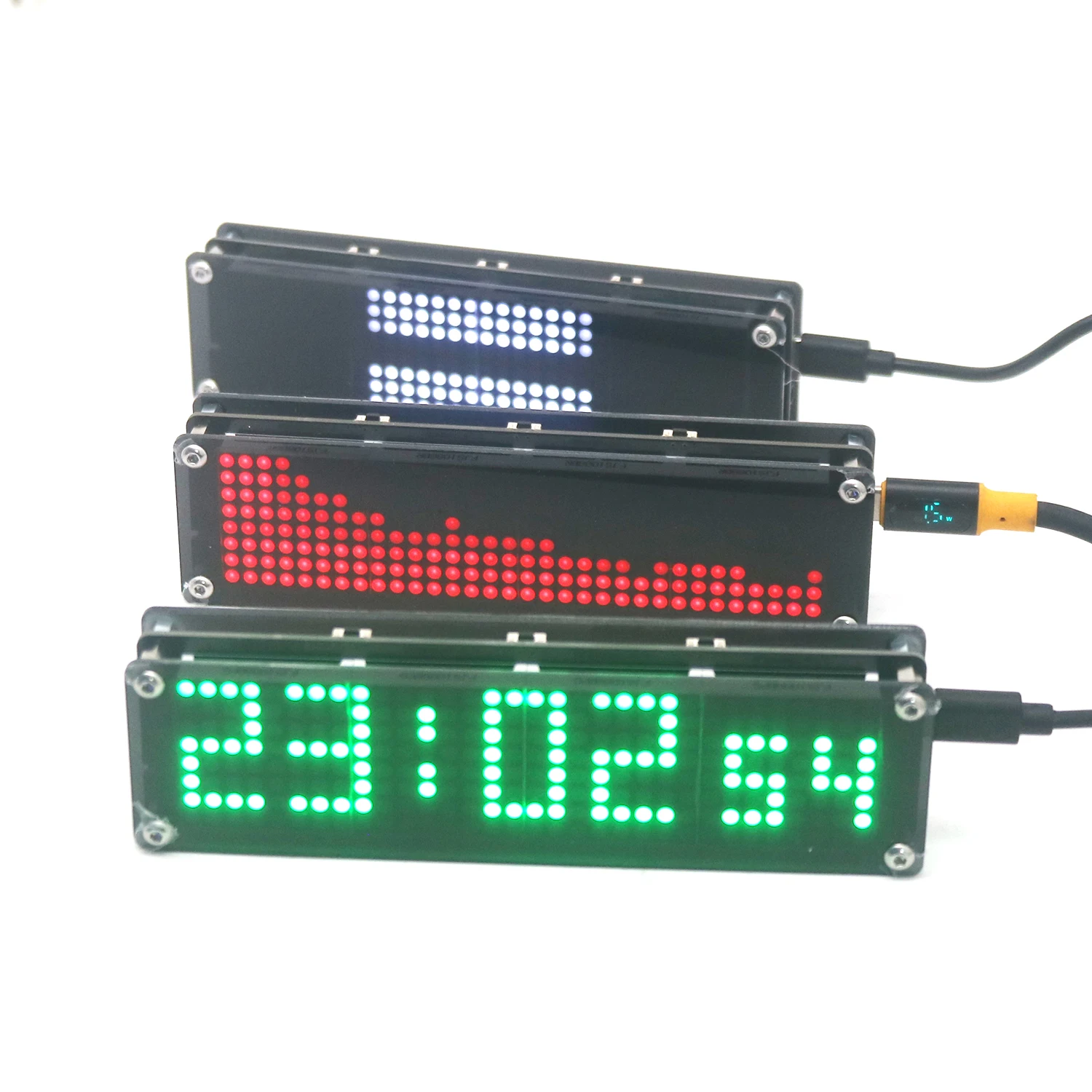

Modos de visualización

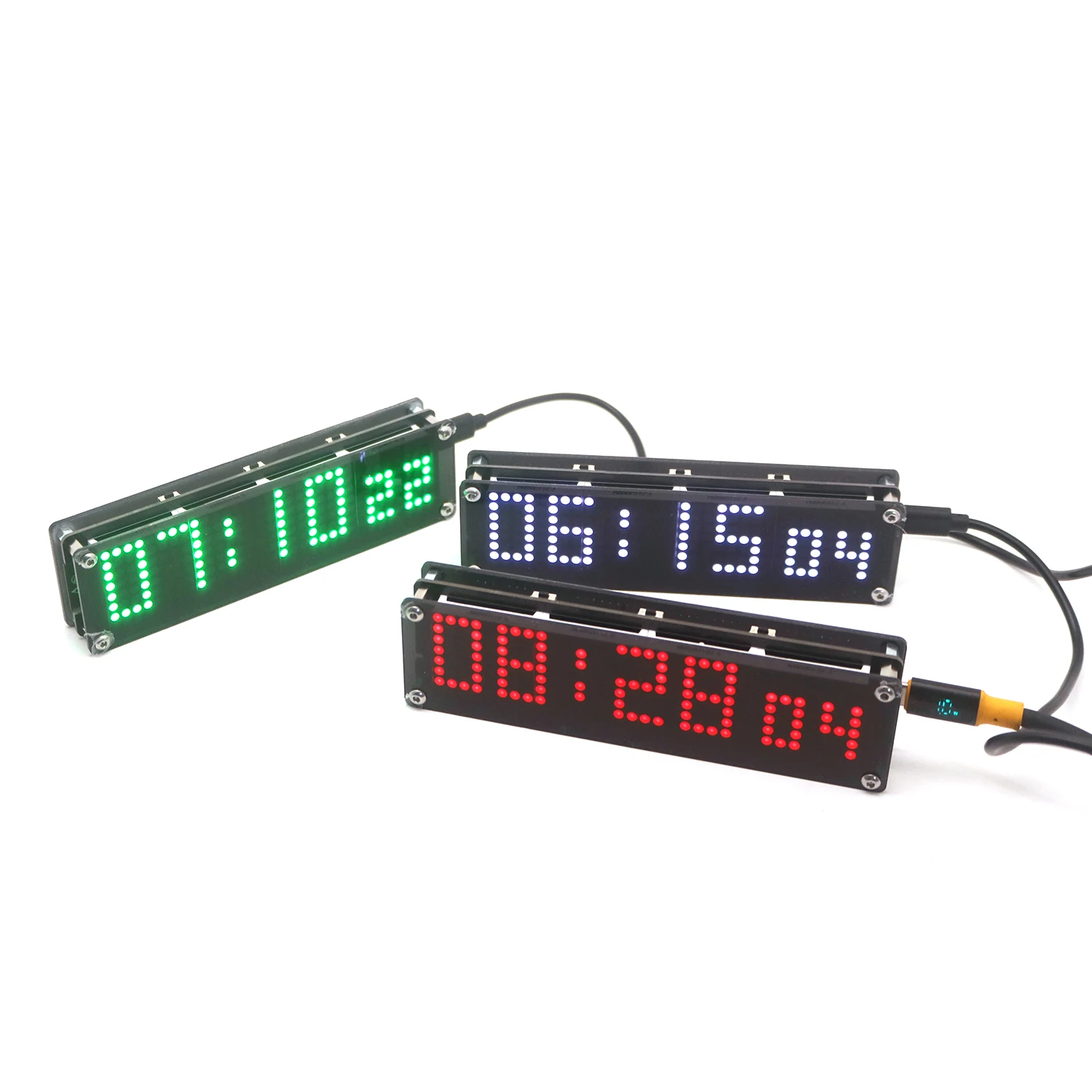

1. Modo reloj:

   • Formato de 12/24 horas

   • Visualización de fecha y día de la semana.

   • 3 efectos de transición

   • Cambio automático entre hora/fecha

2. Analizador de espectro:

   • Visualización de frecuencia en tiempo real

   • Dos estilos de exhibición

   • Entrada de sonido o línea seleccionable

3. Medidor de nivel:

   • Visualización de amplitud del audio

   • Dos modos de visualización

   • Fuente de entrada seleccionable

Aplicaciones

• Monitoreo de audio y tiempo de escritorio

• Comentarios visuales de la producción musical

• Mejora de la configuración de juegos

• Visualización de la hora conectada a la red

• Proyectos electrónicos de bricolaje

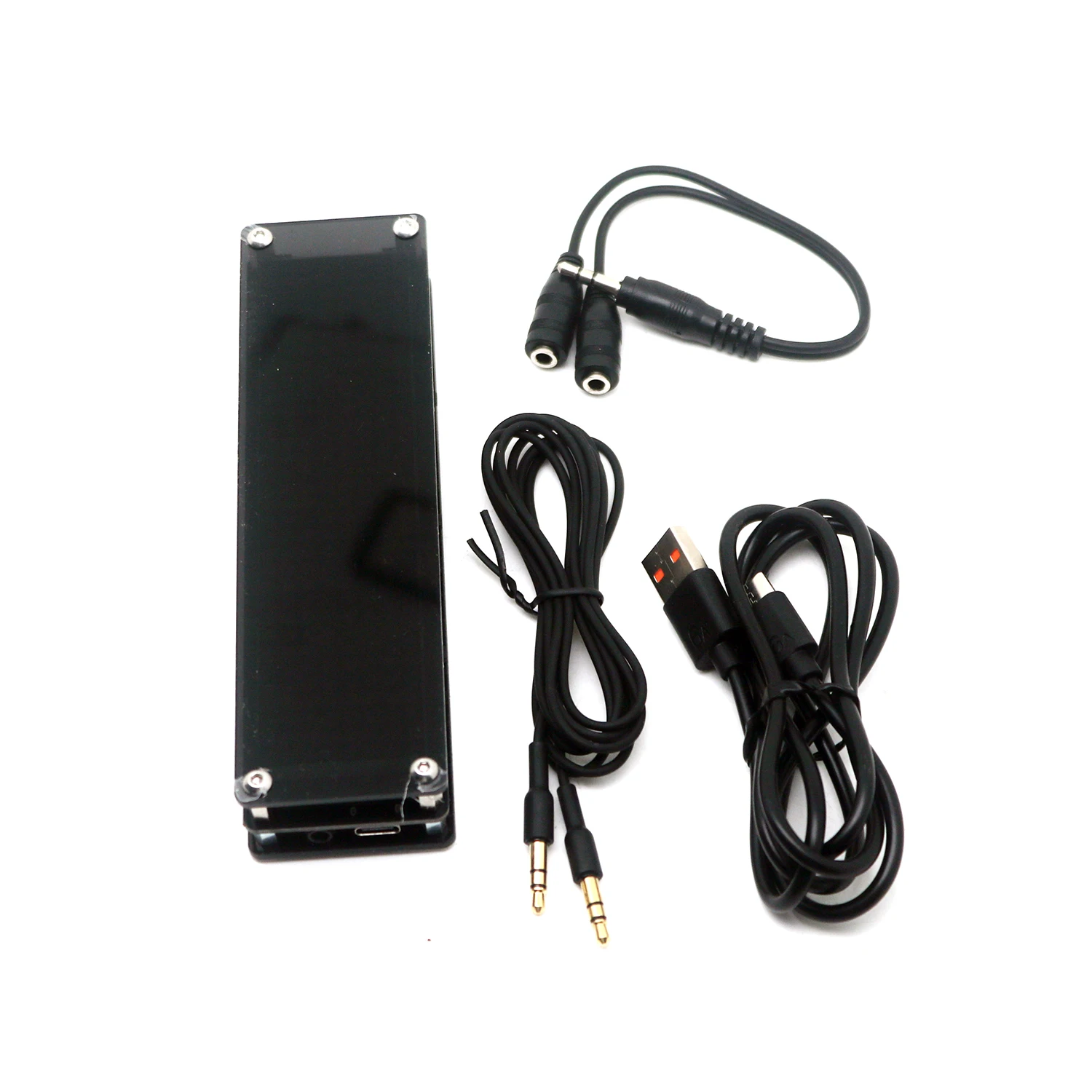

El paquete incluye

• Unidad de reloj de matriz de puntos ESP32

• Cable de alimentación tipo C
