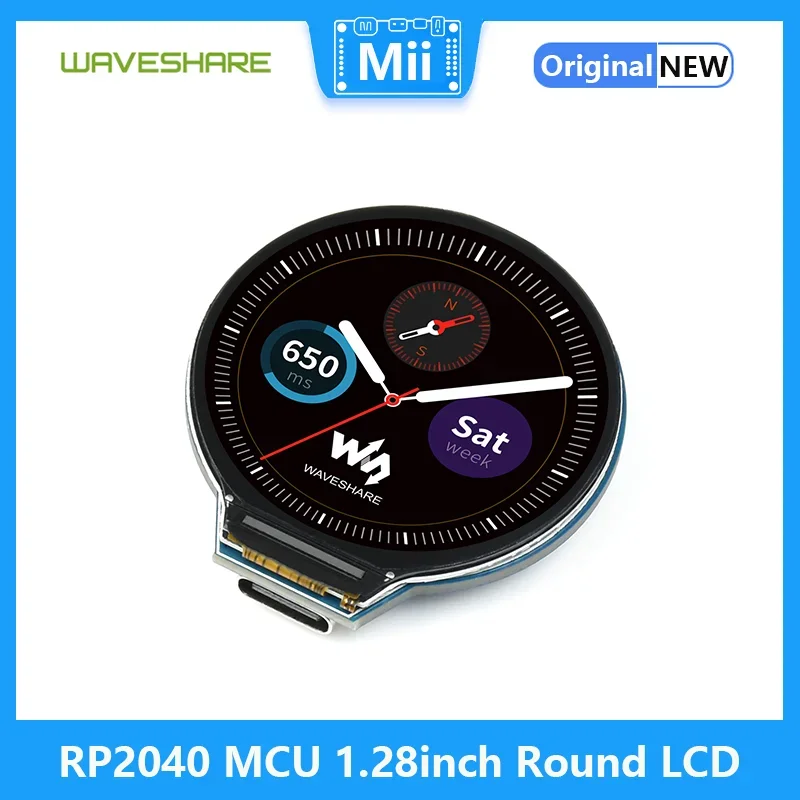

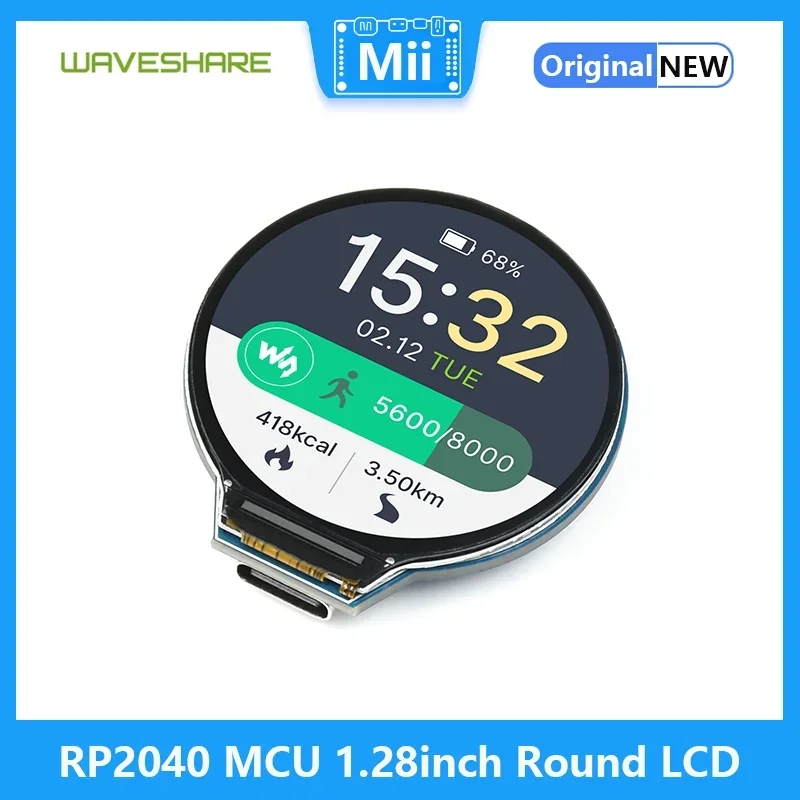

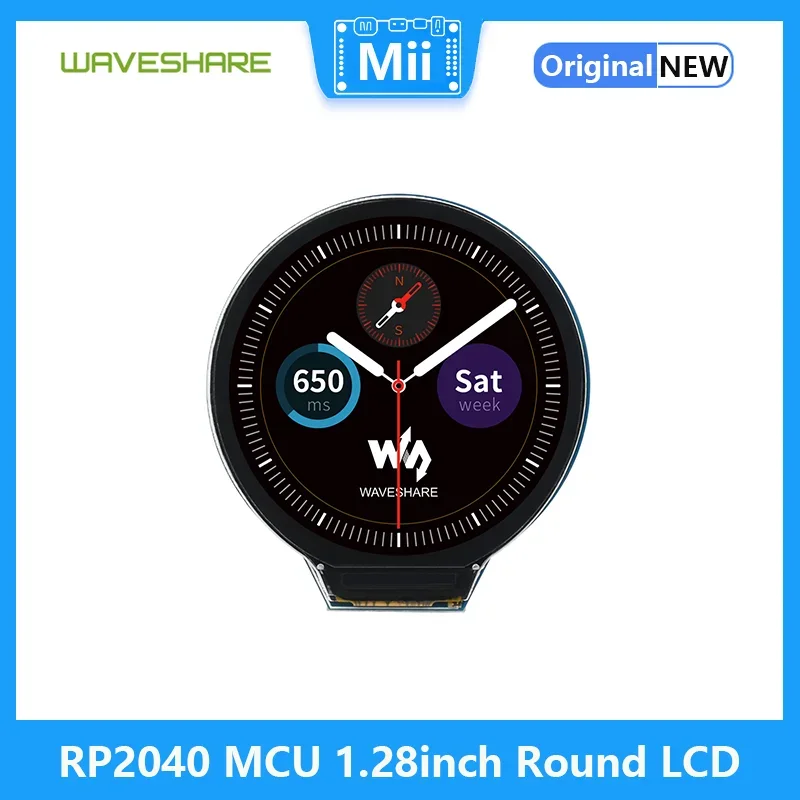

Placa MCU RP2040 con acelerómetro LCD redondo de 1,28 pulgadas y Sensor giroscopio 264KB de SRAM 10/100 M adaptable

Basado en Raspberry Pi RP2040

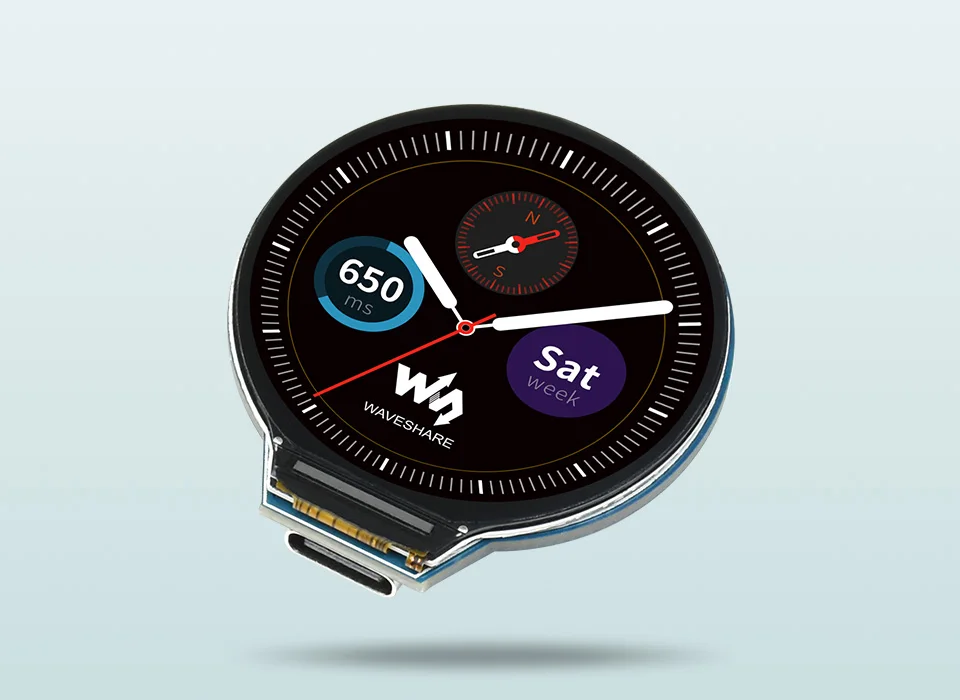

RP2040-LCD-1.28es una placa MCU de bajo costo y alto rendimiento diseñada por Waveshare.Tamaño pequeño con 1 integrado.Pantalla redonda LCD de 28 pulgadas, administrador de recarga de batería de iones de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), etc., adaptando todos los pines GPIO y de depuración, lo que le facilita su desarrollo e integración en productos rápidamente.

Las características clave incluyen:

• Chip microcontrolador RP2040 diseñado por Raspberry Pi en el Reino Unido

• Procesador Arm Cortex M0+ de doble núcleo, reloj flexible que funciona hasta 133 MHz

• 264 KB de SRAM y 2 MB de memoria Flash integrada

• Conector tipo C, lo mantiene actualizado, más fácil de usar

• Pantalla LCD IPS colorida integrada de 1,28 pulgadas, 240 × 240 píxeles y 65K para imágenes en colores claros

• Conector de recarga/descarga de batería de litio, adecuado para dispositivos móviles

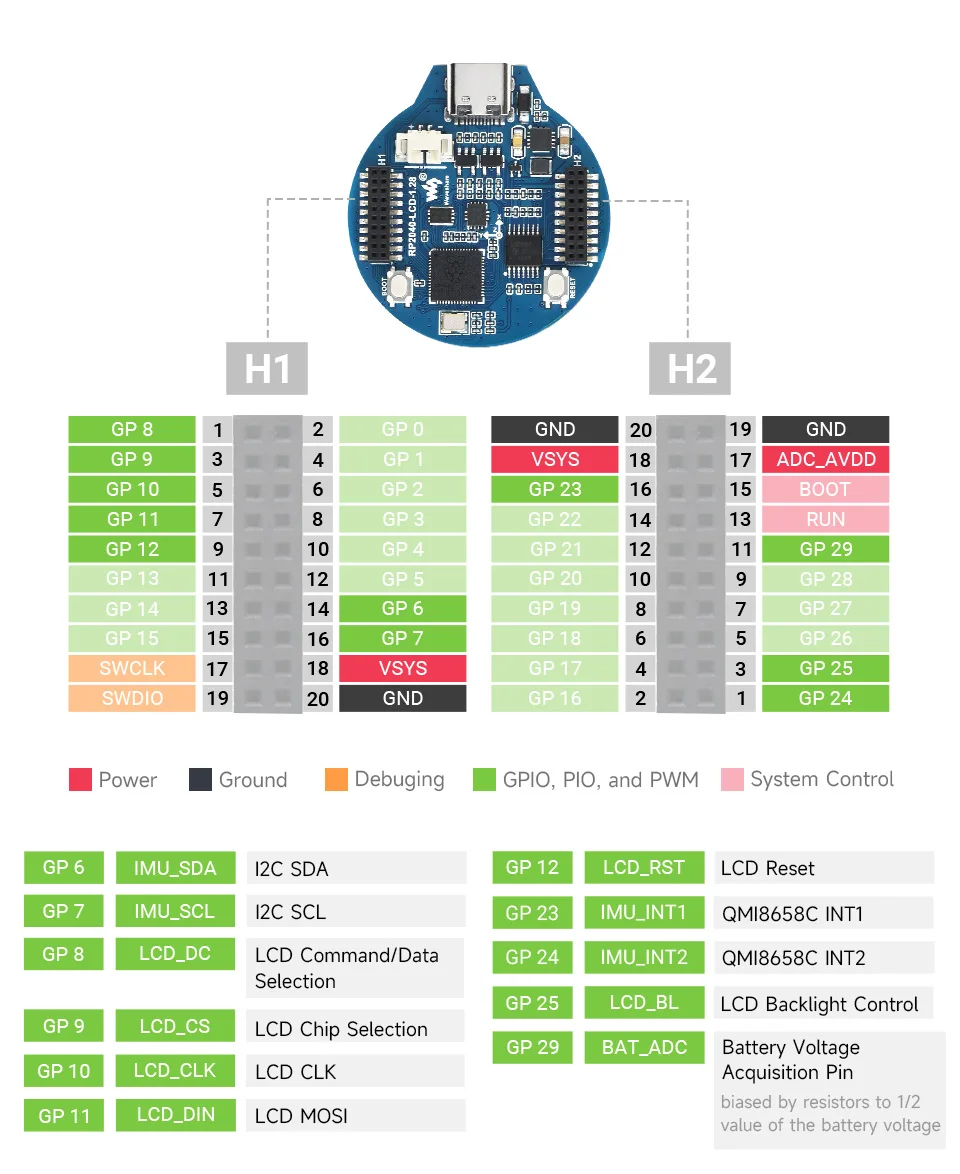

• Todos los pines GPIO se adaptan a través de cabezales hembra de paso de 1,27 (hay 30 pines en total, pero algunos pines se han conectado al circuito interno; consulte la wiki para obtener más detalles al multiplexar)

• USB 1.1 con soporte para dispositivos y host

• Modos de suspensión y inactividad de bajo consumo

• Programación de arrastre y solte mediante almacenamiento masivo a través de USB

• 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 16 × canales PWM controlables

• Reloj y temporizador precisos en chip

• Sensor de temperatura

• Bibliotecas aceleradas de punto flotante en chip

• 8 × máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados

SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente

Procesador Arm Cortex M0+ de doble núcleo, reloj flexible que funciona hasta 133 MHz

Función de pin configurable, permite un desarrollo e integración flexibles

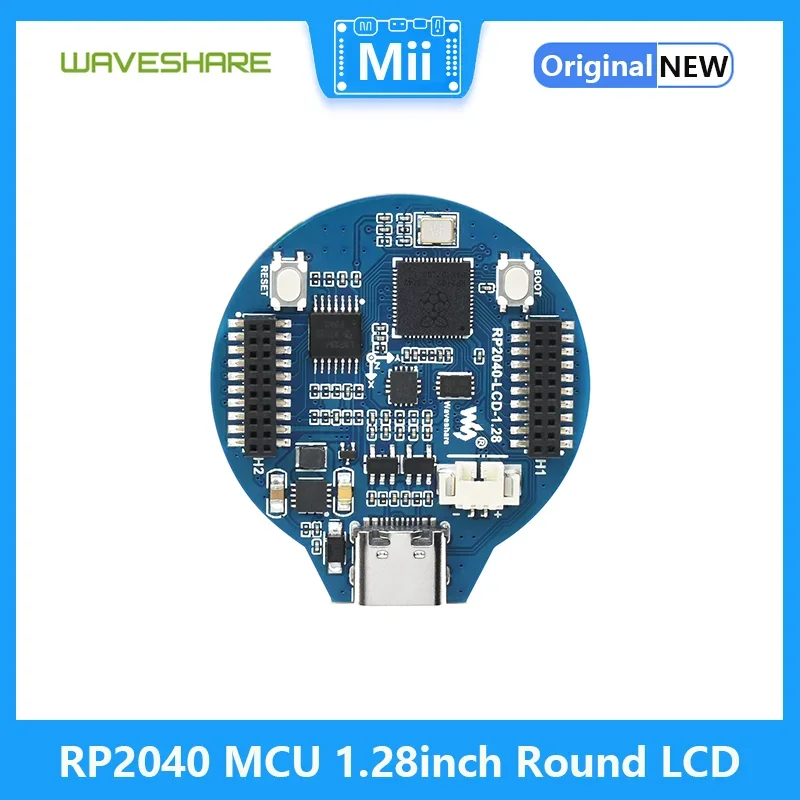

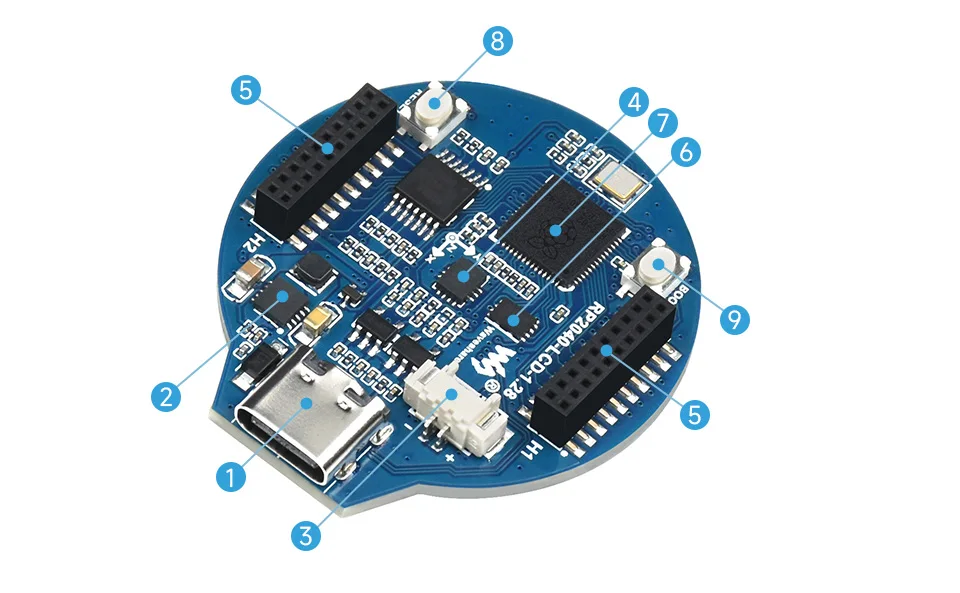

Qué hay a bordo

1. Conector USB tipo C
   USB 1.1 con soporte para dispositivos y host

2. ETA6096
   Gerente de recarga de batería de litio de alta eficiencia

3. Conector de batería
   El encabezado MX1.25, para batería de litio de 3,7 V, permite recargar la batería y alimentar la placa al mismo tiempo

4. QMI8658C
   IMU, incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes

1. Conectores con paso de 1,27 mm
   Adaptación de todos los pines GPIO y depuración

2. W25Q16JVUXIQ
   2 MB NOR-Flash

3. RP2040
   Procesador de doble núcleo, frecuencia operativa de hasta 133 MHz

4. Botón RESET

5. Botón BOOT
   presiónelo cuando se reinicie para ingresar al modo de descarga

PRODUCTO

CHIP PRINCIPAL

CHIP REGULADOR DE Tensión

USB

FLASH

PSRAM

CABEZAL DE BATERÍA DE LITIO

LCD ONBOARD

RP2040

CC-CC, 800 mA

Micro USB

2 MB

-

-

-

CC-CC, 3000 mA

Micro USB

2 MB

-

-

con WIFI

CC-CC, 800 mA

Micro USB

2 MB

-

-

-

LDO, 800mA

Tipo-C

2 MB

-

-

-

LDO, 300mA

Tipo-C

2 MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 1,28 pulgadas

CC-CC, 1800 mA

Tipo-C

2 MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 0,96 pulgadas

CC-CC, 1800 mA

Tipo-C

4 MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

-

ESP32-S2FH4

CC-CC, 1800 mA

Tipo-C

4 MB

8 MB

-

-

CC-CC, 1800 mA

Tipo-C

4 MB

8 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 0,96 pulgadas
